1. Giới thiệu về Bộ giảm tốc xycloid dòng X

1.1 Tổng quan sản phẩm

Bộ giảm tốc xycloid dòng X (Cycloidal Reducer X-Series) là một trong những dòng sản phẩm tiêu chuẩn của Tailong, chuyên dùng cho các hệ thống truyền động công nghiệp yêu cầu mô-men xoắn lớn, hiệu suất cao và độ bền lâu dài.

Khác với các dòng hộp giảm tốc bánh răng truyền thống, bộ giảm tốc xycloid dòng X hoạt động dựa trên nguyên lý truyền động xycloid, trong đó các bánh răng dạng đĩa xycloid ăn khớp với chốt trục ra, tạo nên khả năng truyền lực mượt mà, hiệu suất lên tới 93–95% và khả năng chịu tải va đập vượt trội.

1.2 Đặc trưng thiết kế

Các đặc điểm chính như sau:

1. Tỷ số truyền lớn
   Dải tỷ số truyền cho truyền động đơn cấp là 9–87, và với truyền động hai cấp là 99–7569; trong trường hợp truyền động nhiều cấp nối tiếp, tỷ số truyền thậm chí có thể lớn hơn.
2. Hiệu suất truyền động cao
   Hiệu suất truyền động của loại đơn cấp đạt trên 90%.
3. Kết cấu hợp lý
   Cấu trúc nhỏ gọn, thể tích nhỏ, trọng lượng nhẹ. Trục tốc độ cao và trục tốc độ thấp nằm trên cùng một trục, rất thuận tiện cho việc lắp ráp và tháo rời.
4. Tiếng ồn vận hành thấp
   Ít gây tiếng ồn khi hoạt động, chịu được tải trọng và va đập lớn.
5. Tuổi thọ dài
   Sử dụng bền bỉ và tuổi thọ dài.

1.4. Kiểu loại và quy cách bộ giảm tốc bánh răng Cycloid

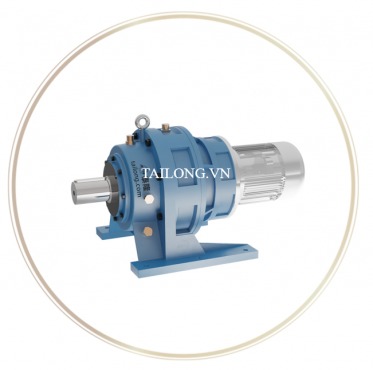

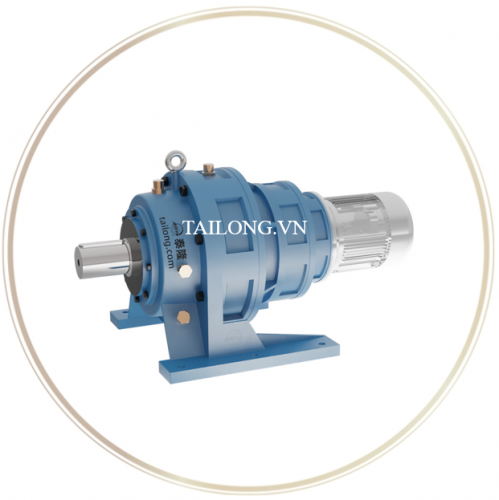

Dòng X – Bộ giảm tốc bánh răng Cycloid

Dòng X – Bộ giảm tốc bánh răng Cycloid

1.5 Các phân loại sản phẩm

2. Thông số kỹ thuật

2.1 Cách ký hiệu tên sản phẩm

2.2. Kiểu loại và công suất đặc biệt của động cơ dẫn động

2.3. Các kiểu lắp đặt

2.4. Thông số tiêu chuẩn và điều kiện sử dụng

Phần: Motor (Động cơ)

Phần: Environmental condition (Điều kiện môi trường)

2.6 Tỷ số truyền, công suất đầu vào và mô-men xoắn đầu ra của bộ giảm tốc bánh răng kim cycloid một cấp. (hệ số làm việc K=1)

Danh sách tỷ số truyền, công suất đầu vào, mô-men xoắn cho phép của trục đầu ra, tốc độ đầu ra của bộ giảm tốc bánh răng kim cycloid hai cấp loại nối trực tiếp với động cơ.

Bảng tỉ số truyền, mô-men xoắn cho phép, lực hướng tâm cho phép của trục tốc độ thấp của bộ giảm tốc bánh răng kim cycloid ba cấp.

Bảng hướng dẫn chọn bộ giảm tốc bánh răng kim cycloid

The Instruction Sheet of Cycloid Pin Wheel Reducer

Dòng sản phẩm bộ giảm tốc bánh răng kim cycloid này được thiết kế để làm việc với các điều kiện sau:

• Thời gian làm việc hàng ngày: 8 giờ
• Làm việc liên tục
• Tải đều

Nếu điều kiện thực tế khác với các điều kiện trên, cần điều chỉnh theo hệ số làm việc KA, như trong Bảng hệ số làm việc KA dưới đây:

Bảng hệ số làm việc KA (Table for Working Coefficient KA)

Ghi chú (Note):

1. Tải tức thời lớn nhất hoặc tải khi khởi động không được vượt quá tải định mức (không được vượt quá 160% tải định mức).
2. Khi điều kiện làm việc và tính chất tải không giống với dữ liệu trong bảng, chọn hệ số K = 1.0~1.7.
3. Nếu bộ truyền động là động cơ một xi-lanh, nên chọn K = 1.2~1.8.
4. Nếu điều kiện làm việc và đặc điểm tải trong bảng không phù hợp, chọn hệ số K = 1.2~1.8.

2.7. Bảng tham khảo phân loại ứng dụng và đặc tính tải

The Application and The Load Character Sorted Reference Table

Ghi chú:

1. Tải đều ổn định (Uniform load): Tải hoạt động ổn định, không có biến động lớn.
2. Tải va đập trung bình (Medium shock load): Tải có va đập trung bình trong quá trình hoạt động.
3. Tải va đập lớn (Heavy shock load): Tải có va đập mạnh hoặc thay đổi lớn trong quá trình hoạt động.
4. Dữ liệu dựa trên thời gian làm việc 24 giờ mỗi ngày.

2.8 Phương pháp bôi trơn giảm tốc

1. Bổ sung đầy đủ dầu bôi trơn trước khi sử dụng. Thiết bị thường không được đổ sẵn dầu bôi trơn khi xuất xưởng để thuận tiện cho việc bốc xếp và vận chuyển.
2. Thiết bị đã được tra mỡ bôi trơn thì sẽ không cần bổ sung dầu, vì đã có mỡ sẵn từ nhà máy.
3. Khuyến nghị sử dụng dầu N150 ở nhiệt độ bình thường khi dùng với bộ giảm tốc cycloid bánh răng.
4. Dải nhiệt độ môi trường: -10°C đến 40°C.
5. Nếu nhiệt độ xuống dưới 0°C, hãy dùng dầu N68 và tiến hành khởi động làm ấm trước.
6. Nếu nhiệt độ vượt quá 30°C, hãy dùng dầu N220.
7. Liên hệ với chúng tôi nếu thiết bị hoạt động trong điều kiện đặc biệt như: môi trường bụi bẩn, khởi động thường xuyên, nhiệt độ cao hoặc thấp.
8. Loại mỡ bôi trơn được khuyến nghị gồm: mỡ đặc biệt Grease-2, Supramoly-2 và ZL-2 (mỡ lithium) khi thiết bị sử dụng mỡ thay vì dầu.
9. Mức dầu bôi trơn khi đổ nên nằm ở giữa phớt dầu (oil seal).
10. Mức mỡ bôi trơn nên chiếm khoảng 1/3 đến 1/2 thể tích hộp giảm tốc.
11. Không nên bơm mỡ quá nhiều để tránh hiện tượng tăng nhiệt độ do khuấy trộn.
12. Chu kỳ thay dầu bôi trơn:
13. Lần đầu tiên: chạy 300 giờ, sau đó thay dầu mới, loại bỏ sạch dầu cũ và rửa sạch hộp.
14. Sau đó:
    • Làm việc liên tục > 10 giờ/ngày: thay dầu mỗi 3 tháng.
    • Làm việc < 10 giờ/ngày: thay dầu mỗi 6 tháng.
15. Mỡ bôi trơn nên được thay mỗi 6 tháng một lần.
16. Nếu thiết bị ngừng hoạt động quá 12 tháng, phải thay dầu hoặc mỡ bôi trơn trước khi sử dụng lại.
17. Có thể thêm dầu qua nút thông hơi, và xả dầu cũ bằng cách tháo vít xả bên dưới thiết bị.
18. Không sử dụng dầu bôi trơn axit hoặc có tính ăn mòn.
19. Đối với thiết bị có bơm dầu tuần hoàn (trên các model như BL27 và XL7):
20. Bắt đầu bằng cách bật mô-tơ phụ của bơm dầu.
21. Kiểm tra xem dầu có đang được cấp đều không trước khi chạy mô-tơ chính.
22. Nếu thiết bị dạng mặt bích thẳng đứng, nên khởi động mô-tơ chính khi bơm dầu đã hoạt động ổn định.
23. Mức dầu phải nằm ở giữa vạch dầu tròn khi thiết bị hoạt động bình thường.

2.9. Kích thước của động cơ chuyên dụng cho bộ giảm tốc bánh răng kim cycloid BWY, BLY, XWD, XLD

Kích thước của động cơ thông dụng cho bộ giảm tốc bánh răng kim cycloid BWY, BLY, XWD, XLD (xem bảng đính kèm 2)

2.10. Bảng tra cứu loại và dòng sản phẩm của bộ giảm tốc bánh răng kim cycloid

3. Ứng dụng và ưu điểm nổi bật

3.1 Ứng dụng công nghiệp

Nhờ ưu thế về mô-men xoắn lớn, hiệu suất cao và kích thước nhỏ gọn, bộ giảm tốc Cycloid X được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Ngành cầu trục & thiết bị nâng hạ: dùng cho cơ cấu nâng, hạ, quay, di chuyển cầu trục.
• Ngành xi măng, khai khoáng & luyện kim: truyền động cho băng tải, máy nghiền, lò quay.
• Ngành năng lượng & điện lực: ứng dụng trong tua-bin, máy phát điện, hệ thống bơm.
• Ngành chế biến gỗ, giấy & nhựa: truyền động cho máy ép, máy cán, máy trộn.
• Ngành tự động hóa & robot công nghiệp: nhờ độ chính xác cao, Cycloid X thường được ứng dụng trong robot, thiết bị tự động, máy CNC.

3.2 Lợi ích vượt trội khi sử dụng Cycloid X

• Mô-men xoắn lớn trong thiết kế nhỏ gọn, tối ưu cho không gian hẹp.
• Hiệu suất cao, tiết kiệm điện năng, giảm chi phí vận hành.
• Độ bền vượt trội, tuổi thọ dài, giảm chi phí bảo trì.
• Hoạt động ổn định, ít tiếng ồn, đảm bảo môi trường làm việc tốt hơn.
• Khả năng làm việc liên tục, phù hợp cho dây chuyền công nghiệp nặng và sản xuất 24/7.

4. Lý do chọn Bộ giảm tốc Cycloid  tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
