1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

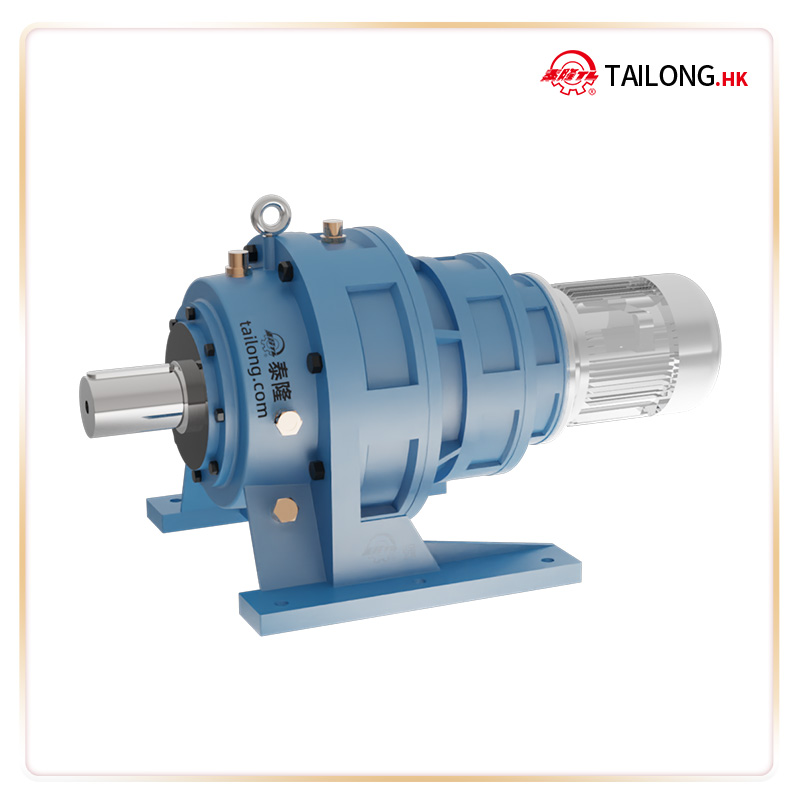

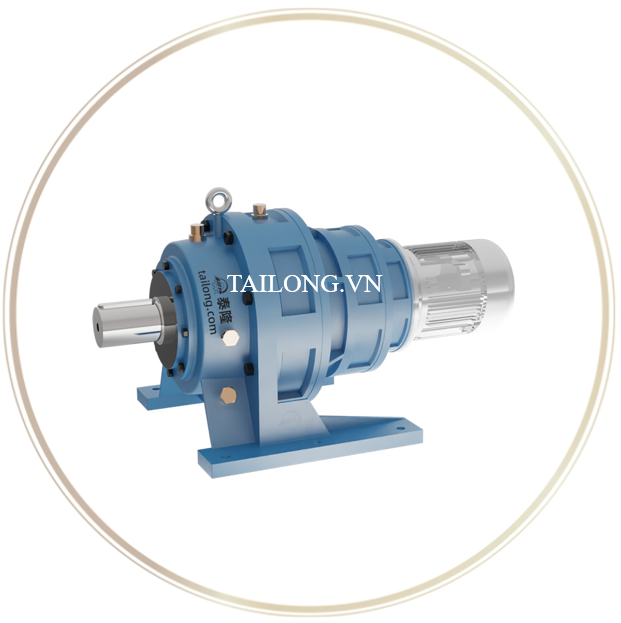

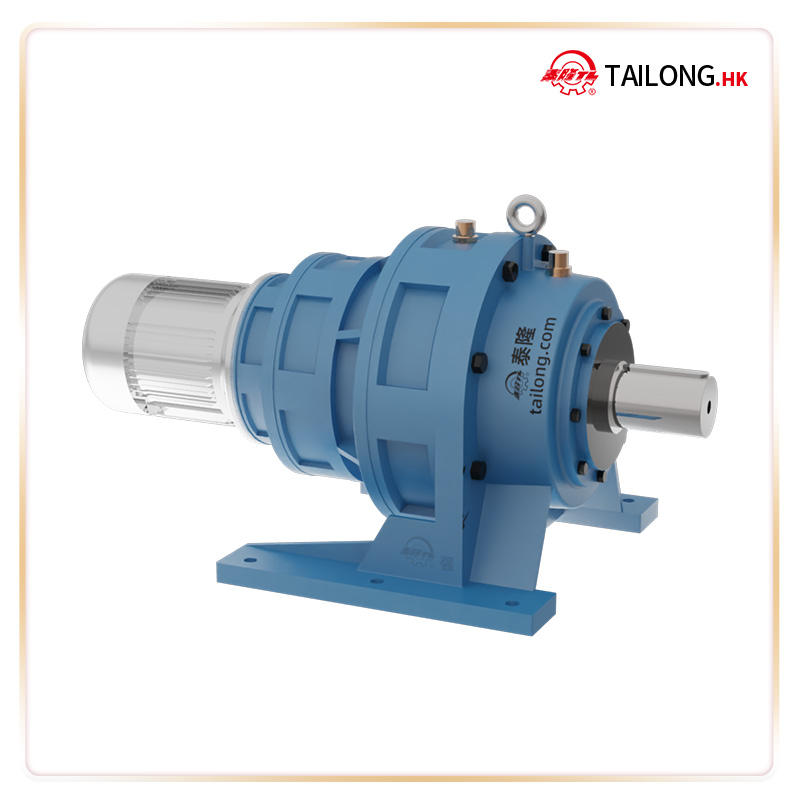

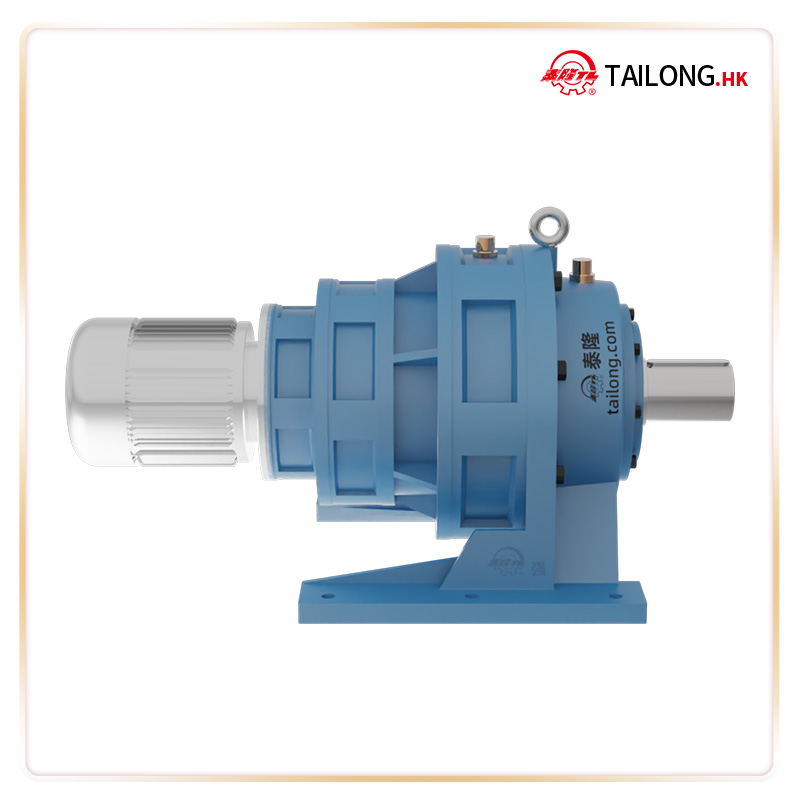

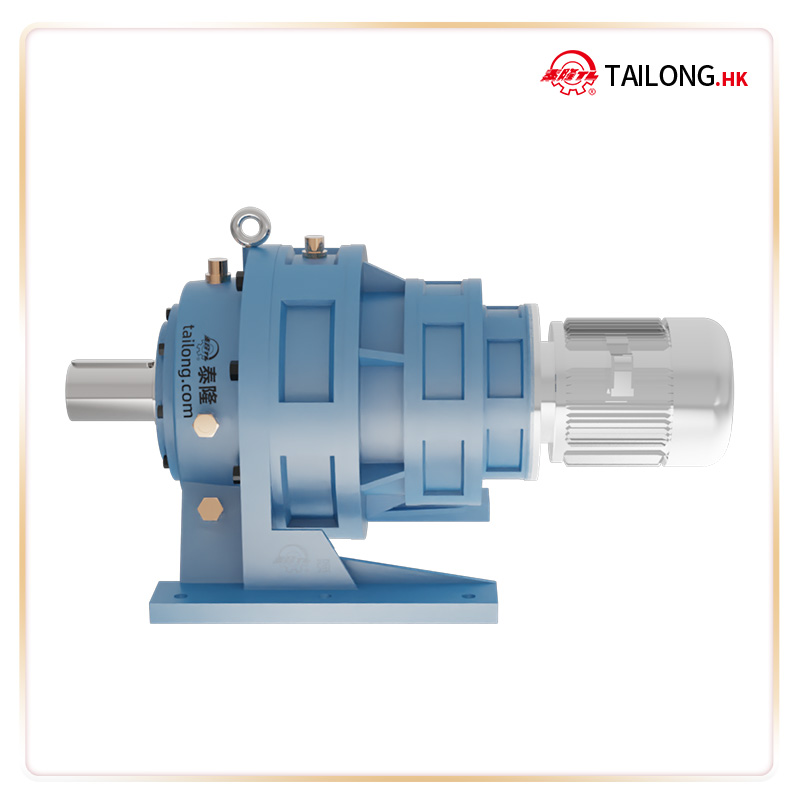

Bộ giảm tốc Cycloid XWS(D)853 – Ba cấp truyền động là một trong những model nổi bật của dòng bộ giảm tốc bánh răng kim Cycloid XWS(D) do Tập đoàn Tailong sản xuất và được Cầu trục Đại Việt phân phối chính hãng tại Việt Nam.
Sản phẩm được thiết kế dựa trên nguyên lý truyền động Cycloid – sử dụng bánh răng kim (needle bearing) và đĩa Cycloid để truyền tải mô-men xoắn. Cấu trúc này mang lại độ chính xác cao, khả năng chịu tải lớn và tuổi thọ dài hạn, đặc biệt phù hợp cho các ứng dụng công nghiệp nặng, yêu cầu hoạt động liên tục.
1.2 Đặc trưng thiết kế của XWS(D)853
- Bánh răng Cycloid dạng đĩa kết hợp với ổ kim, tạo ra sự ăn khớp nhiều điểm, giúp phân bố tải đều.
- Kích thước nhỏ gọn nhưng mô-men xoắn lớn, tối ưu cho không gian hẹp.
- Hiệu suất cao (93–96%), giúp tiết kiệm năng lượng trong vận hành.
- Độ chính xác truyền động lớn, phù hợp cả trong hệ thống cần định vị chính xác.
- Khả năng chống quá tải tốt, đảm bảo an toàn khi vận hành liên tục.
- Kết cấu vỏ hộp chắc chắn, chế tạo từ thép hoặc gang đúc, tăng độ bền và khả năng chống rung.
1.3 Ưu điểm nổi bật so với các dòng giảm tốc khác
- Tuổi thọ cao nhờ phân bố tải đều trên nhiều điểm tiếp xúc.
- Độ ồn thấp, vận hành ổn định ngay cả khi tải nặng.
- Thiết kế nhỏ gọn hơn so với hộp số bánh răng thông thường cùng công suất.
- Tỉ số truyền lớn trong một cấp, thuận lợi cho các ứng dụng yêu cầu giảm tốc sâu.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
H₀ |
Chiều cao tâm trục (center height) |
250 mm |
|
A₁ |
Khoảng cách giữa hai lỗ chân đế theo chiều ngang |
35 mm |
|
A₀ |
Khoảng cách giữa hai lỗ chân đế tổng thể |
380 mm |
|
B₁ |
Khoảng cách giữa hai lỗ chân đế theo chiều dọc |
85 mm |
|
B₀ |
Tổng chiều dài phần chân đế |
480 mm |
|
h |
Chiều cao gờ đỡ chân đế |
35 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bắt vít chân đế |
4 lỗ – Ø28 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
90 mm |
|
b₁ |
Chiều rộng then trục ra |
25 mm |
|
c₁ |
Độ sâu then trục ra |
95 mm |
|
l₁ |
Chiều dài trục ra |
120 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
18 mm |
|
b₂ |
Chiều rộng then trục vào |
6 mm |
|
c₂ |
Độ sâu then trục vào |
20.5 mm |
|
l₂ |
Chiều dài trục vào |
35 mm |
|
B |
Chiều rộng tổng thể thân máy |
530 mm |
|
D |
Tổng chiều cao thân máy |
435 mm |
|
A |
Khoảng cách tổng thể theo chiều ngang |
440 mm |
|
L |
Chiều dài tổng thể kiểu trục đôi |
734 mm |
|
L₁ |
Chiều dài kiểu nối trực tiếp |
663 mm |
|
S |
Đường kính lỗ tâm trục (center hole diameter) |
M16 |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XWS(D)853
3.1 Ứng dụng công nghiệp
Với khả năng chịu tải lớn và hiệu suất cao, bộ giảm tốc XWS(D)853 được ứng dụng trong nhiều lĩnh vực công nghiệp như:
- Ngành cầu trục & thiết bị nâng hạ: sử dụng trong cơ cấu nâng hạ, di chuyển, giúp vận hành ổn định và an toàn.
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền.
- Ngành luyện kim & thép: ứng dụng trong máy cán, thiết bị quay lò.
- Ngành hóa chất & vật liệu: hộp số cho máy trộn, máy khuấy, máy ép.
- Ngành tự động hóa & robot công nghiệp: kết hợp với động cơ servo, đảm bảo độ chính xác cao.
3.2 Lợi ích vượt trội khi sử dụng Cycloid XWS(D)853
- Hiệu suất cao, tiết kiệm năng lượng, giúp tối ưu chi phí sản xuất.
- Mô-men xoắn lớn, chịu tải cao, đáp ứng yêu cầu trong công nghiệp nặng.
- Vận hành êm ái, ít rung lắc, tăng tuổi thọ máy móc.
- Kích thước nhỏ gọn, dễ lắp đặt trong không gian hạn chế.
- Độ tin cậy cao, giảm thiểu rủi ro dừng máy, đảm bảo hoạt động liên tục.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917800986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
