Khám Phá Công Nghệ Động Cơ Điện Không Đồng Bộ Ba Pha TAILONG: Hiệu Quả & Đáng Tin Cậy

1. Giới thiệu về động cơ điện ba pha

Động cơ điện ba pha là một loại động cơ sử dụng nguồn điện xoay chiều ba pha để tạo ra sức đẩy cơ học. Nó thường được sử dụng rộng rãi trong các ứng dụng công nghiệp và gia đình vì khả năng cung cấp sức mạnh, độ ổn định và hiệu suất cao.

1.1. Khái niệm động cơ điện 3 pha là gì?

Động cơ điện ba pha là loại động cơ sử dụng nguồn cấp điện có ba pha điện xoay chiều. Ba pha này được tạo ra từ một nguồn điện 3 pha, mỗi pha tách biệt 120 độ trong chu kỳ điện. Điện xoay chiều trong mỗi pha tạo ra từ trường đổi chiều liên tục ở stator (phần cố định) của động cơ. Sức đẩy từ trường này tương tác với rotor (phần quay) tạo ra sự quay và công suất cơ học.

1.2. Cấu tạo cơ bản và nguyên lý hoạt động của động cơ 3 pha

Cấu tạo của động cơ ba pha được xây dựng dựa trên nguyên tắc tạo ra từ trường điện và tương tác giữa từ trường này với phần quay của động cơ.

Cấu Tạo Cơ Bản:

- Stator:

+ Cuộn Dây: Phần stator chứa các cuộn dây dẫn điện được bố trí theo ba pha điện: pha A, pha B và pha C. Các cuộn dây này tạo ra ba pha điện xoay chiều, cách nhau 120 độ.

+ Yếu Tố Tạo Từ Trường: Khi điện được cấp vào các cuộn dây trong stator, từ trường điện xoay chiều được tạo ra trong mỗi pha. Sự kết hợp của ba pha này tạo ra một từ trường xoay.

- Rotor:

+ Từ Trường Tương Tác: Phần rotor, được đặt bên trong stator, tương tác với từ trường điện tạo ra từ stator. Sự tương tác này tạo ra một lực đẩy cơ học, gây ra chuyển động quay.

+ Cấu Trúc Rotor: Rotor có thể có nhiều cấu trúc khác nhau, bao gồm rotor từ (cho động cơ không đồng bộ) hoặc rotor nam châm (cho động cơ đồng bộ).

Nguyên lý hoạt động:

Khi dòng điện xoay chiều 3 pha đi qua các cuộn dây stato, sẽ tạo ra một từ trường quay. Từ trường quay này sẽ tác dụng lên các vòng dây dẫn trên roto, tạo ra dòng điện cảm ứng. Dòng điện cảm ứng này sẽ tác dụng lên từ trường của roto, tạo ra phản lực. Phản lực này sẽ làm cho roto quay.

1.3. Phân loại động cơ điện 3 pha

Động cơ điện ba pha đóng vai trò quan trọng trong nhiều lĩnh vực, từ ứng dụng công nghiệp đến thiết bị gia đình. Việc hiểu và phân loại động cơ điện ba pha là điều cần thiết để lựa chọn sản phẩm phù hợp với nhu cầu cụ thể của bạn. Dưới đây là một số phân loại cơ bản về động cơ điện ba pha:

- Căn cứ vào cấu tạo rotor:

+Động cơ không đồng bộ 3 pha (asynchronous motor): Roto có cấu tạo dạng lồng sóc hoặc dạng dây quấn.

+ Động cơ đồng bộ 3 pha: Roto có cấu tạo dạng nam châm vĩnh cửu hoặc dạng dây quấn.

- Căn cứ vào số cực:

+ Động cơ ba pha 2 cực: Tốc độ quay n = 1500 vòng/phút.

+ Động cơ ba pha 4 cực: Tốc độ quay n = 1000 vòng/phút.

+ Động cơ ba pha 6 cực: Tốc độ quay n = 750 vòng/phút.

+ Động cơ ba pha 8 cực: Tốc độ quay n = 625 vòng/phút.

+ Động cơ ba pha 10 cực: Tốc độ quay n = 500 vòng/phút.

- Căn cứ vào cách làm mát:

+ Động cơ ba pha làm mát bằng không khí: Là loại động cơ phổ biến nhất, được sử dụng trong nhiều ứng dụng khác nhau.

+ Động cơ ba pha làm mát bằng nước: Loại động cơ này có công suất lớn, thường được sử dụng trong các ứng dụng đòi hỏi hiệu suất cao và độ bền cao.

- Căn cứ vào cách khởi động:

+ Động cơ ba pha khởi động trực tiếp: Là loại động cơ phổ biến nhất, có ưu điểm là giá thành thấp, dễ sử dụng.

+ Động cơ ba pha khởi động sao-tam giác: Là loại động cơ có ưu điểm là giảm dòng khởi động, giảm tải cho lưới điện.

+ Động cơ ba pha khởi động bằng biến tần: Là loại động cơ có ưu điểm là có thể điều chỉnh được tốc độ quay, phù hợp với các ứng dụng đòi hỏi tốc độ quay thay đổi.

2. Động cơ điện không đồng bộ ba pha

Động cơ không đồng bộ ba pha là một công nghệ quan trọng trong ngành công nghiệp. Loại động cơ này chuyển đổi năng lượng điện thành năng lượng cơ học và đóng vai trò quan trọng trong nhiều ứng dụng công nghiệp khác nhau. Với khả năng cung cấp hiệu suất năng lượng cao, hoạt động ổn định và độ bền, động cơ này đã trở thành một phần không thể thiếu trong các hệ thống công nghiệp hiện đại.

2.1. Cấu tạo của động cơ không đồng bộ ba pha

Cấu tạo của động cơ không đồng bộ ba pha gồm có 02 phần chính: phần tĩnh và phần quay.

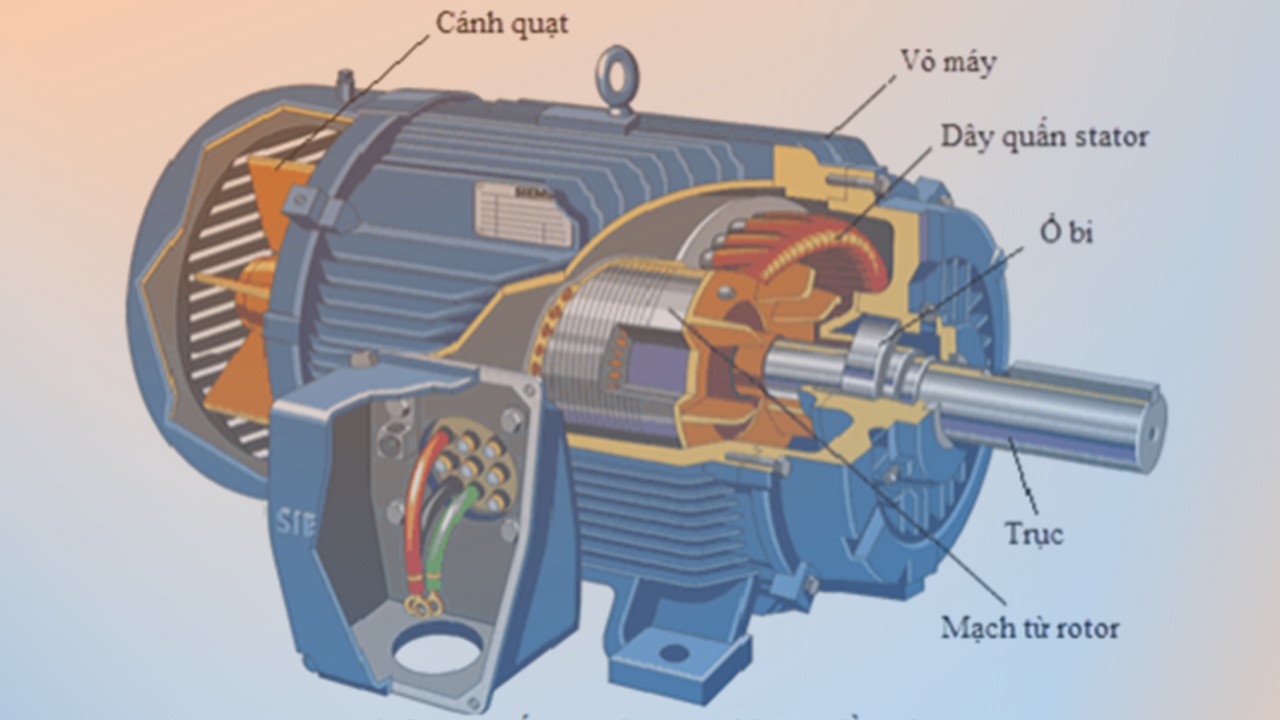

                           Hình ảnh: cấu tạo của động cơ không đồng bộ

- Phần tĩnh bao gồm: stator, vỏ máy, dây cuốn

+ Stator: là do nhiều lá thép kỹ thuật điện đã dập sẵn, ghép cách điện với nhau.

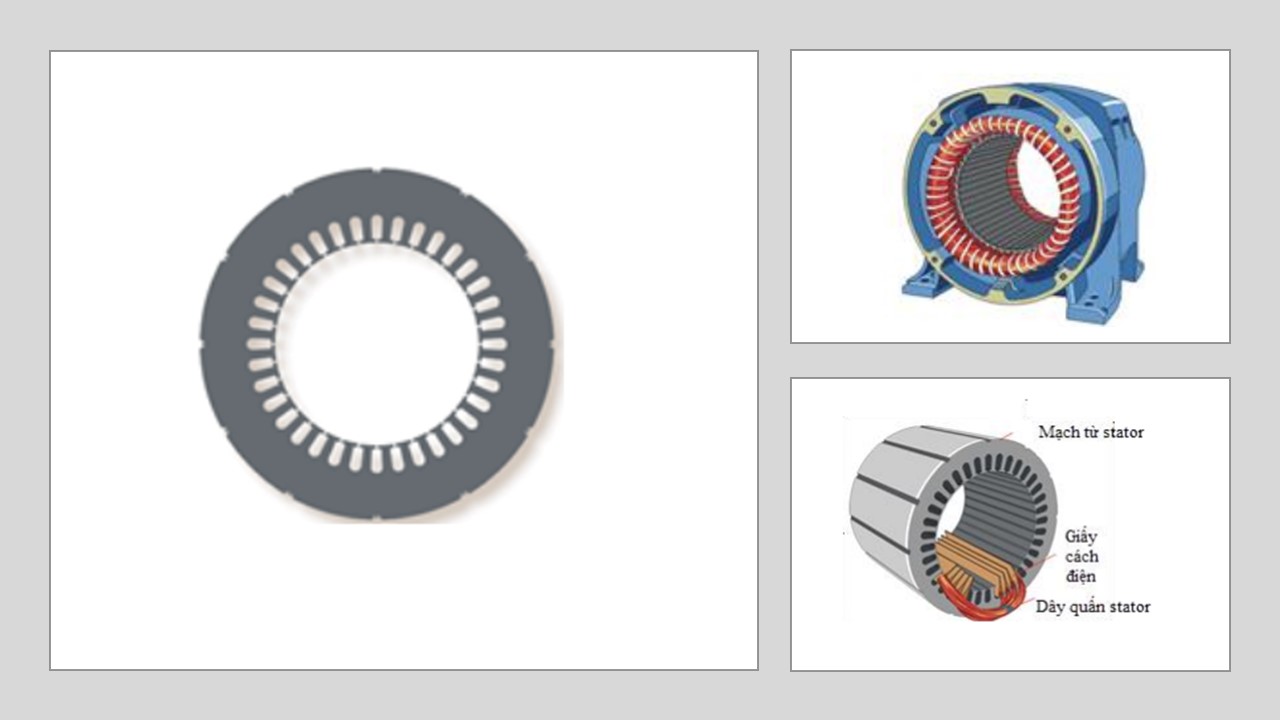

                             Hình ảnh: cấu tạo của lõi thép stator

+ Dây quấn: Đối với động cơ 3 pha, dây quấn stator gồm 3 bộ dây, đặt trong các rãnh của lõi thép, giữa các lõi thép và dây quấn có một lớp cách điện. Các pha dây quấn đặt lệch nhau 120 độ.

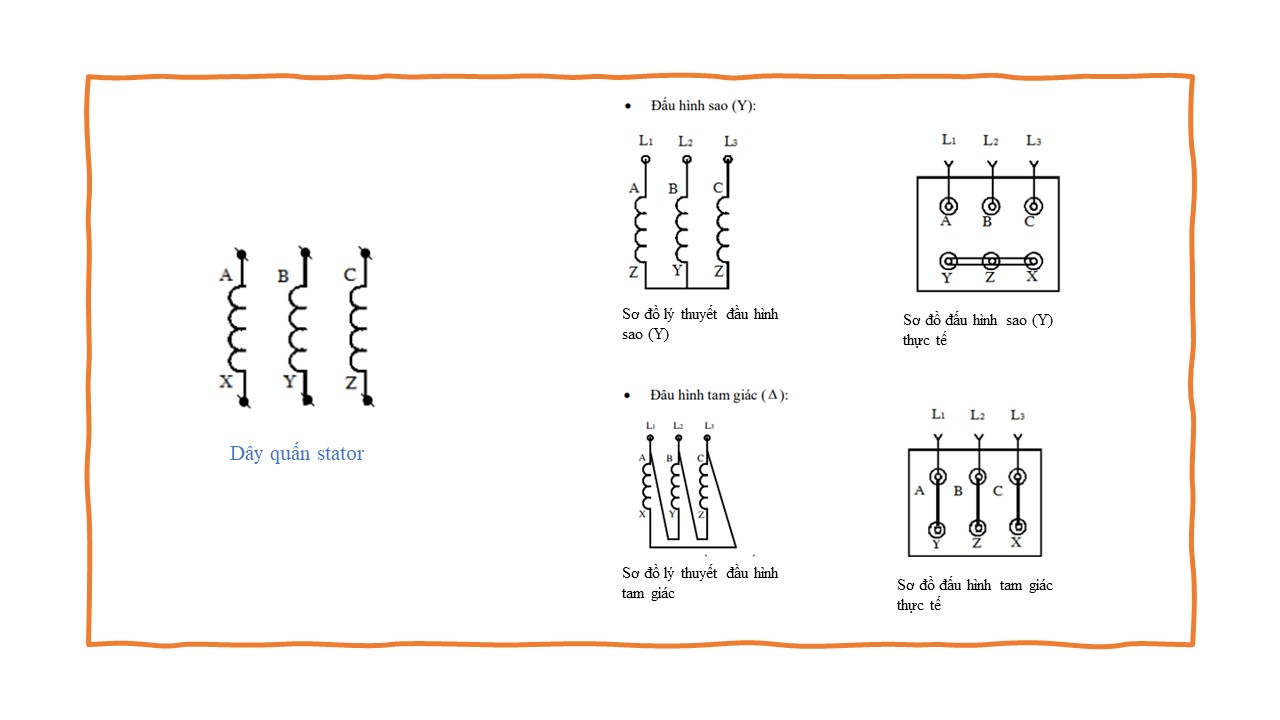

                                    Hình ảnh: Sơ đồ đấu nối dây quấn stator

+ Vỏ máy: vỏ máy để bảo vệ và giữ chặt lõi thép stator. Vỏ máy có thể được làm bằng nhôm, bằng gang hay thép đúc… Vỏ máy có chân máy để cố định máy trên bệ, hai đầu có nắp máy để đỡ trục rotor và bảo vệ dây quấn.

- Phần quay: hay còn gọi là rotor, bao gồm rotor lồng sóc và rotor dây quấn.

+ Rotor lồng sóc (Squirrel Cage Rotor): có dây quấn là những thanh đồng hay nhôm đặt trên các rãnh lõi thép rotor, hai đầu các thanh dẫn nối với hai vành đồng hay nhm, gọi là vòng ngắn mạch. Như vậy dây quấn rotor hình thành một cái lồng, gọi là lồng sóc.

+ Rotor dây quấn (Wound Rotor hay Slip Ring): dây quấn làm bằng dây điện từ, đặt trong các rãnh của lõi thép rotor. Dây quấn rotor gồm ba bộ dây, đặt lệch nhau 120 độ điện, đấu hình sao, ba đầu ra được nối với ba vành trượt bằng đồng. Ba vành trượt này được cách điện với nhau và với trục. Tỳ trên ba vành trượt là ba chối than để nối mạch điện với điện trở bên ngoài.

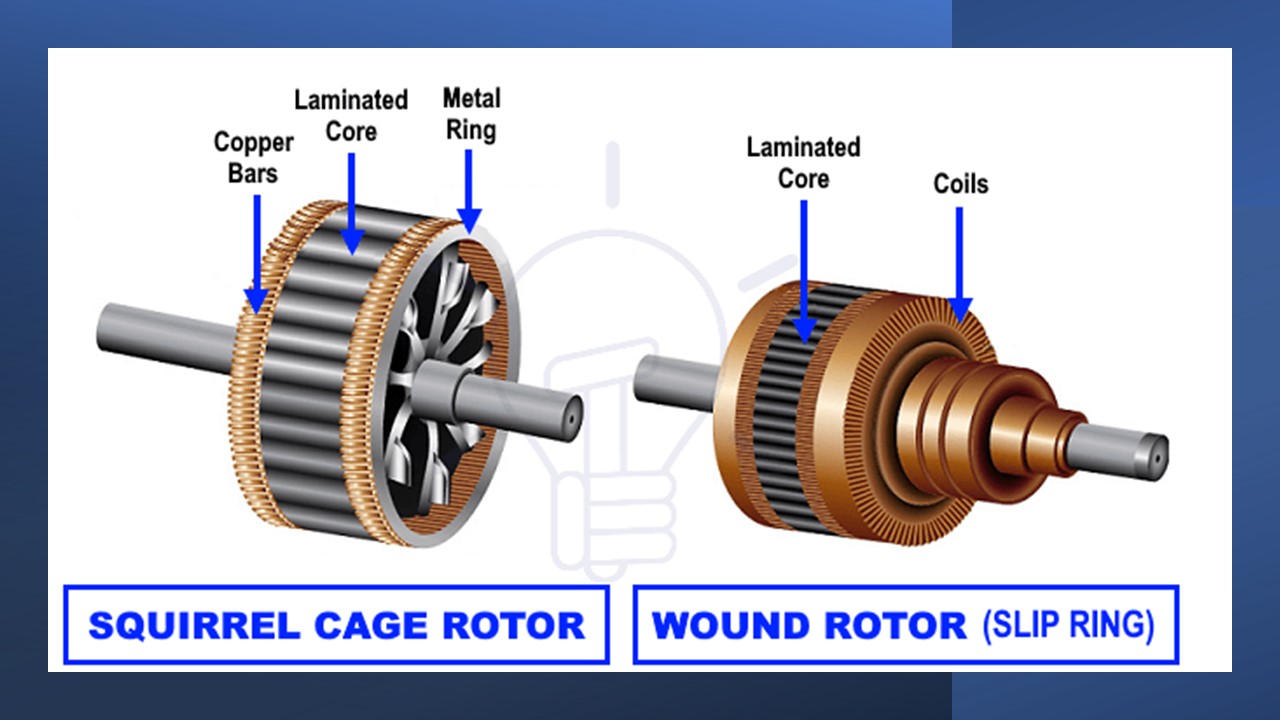

Hình ảnh: Cấu tạo rotor lồng sóc - rotor dây quấn

2.2. Nguyên lý làm việc của động cơ điện không đồng bộ

Khi đặt điện áp xoay chiều ba pha có tần số f vào ba pha dây quấn stator, hệ thống dòng điện xoay chiều ba pha chạy vào dây quấn sẽ sinh ra từ trường quay, quay với tốc độ n1=60fp

 Từ trường quay này quét qua các thanh dẫn rotor, cảm ứng trong rotor sức điện động  E2

Dây quấn rotor nối ngắn mạch nên E2 sẽ sinh ra dòng điện I2 chạy trong dây quấn rotor. Chiều của E2 và I2 được xác định theo quy tắc bàn tay phải.

Dòng điện I2 nằm trong từ trường quay sẽ chịu lực tác dụng tương hỗ, tạo thành moment M tác dụng lên rotor, làm nó quay với tốc độ n theo chiều quay từ trường.

Tốc độ trên trục của động cơ (n) không thể bằng được tốc độ từ trường quay     (n1) mà phải nhỏ hơn. Có như vậy mới có sự chuyển động tương đối giữa từ trường quay và dây quấn rotor, do đó mới có dòng I2, có moment M tác dụng lên rotor.

Vì tốc độ rotor khác tốc độ từ trường quay nên ta gọi động cơ là động cơ không đồng bộ.

2.3. Ưu điểm và Ứng dụng của động cơ điện không đồng bộ ba pha

Động cơ không đồng bộ ba pha có nhiều ưu điểm và được sử dụng rộng rãi trong các ứng dụng công nghiệp và gia đình. Dưới đây là một số ưu điểm và ứng dụng chính của động cơ này:

- Ưu điểm:

+ Hiệu suất cao: Động cơ này có hiệu suất vận hành tốt, giúp tiết kiệm năng lượng và giảm thiểu tổn thất điện năng trong quá trình sử dụng

+ Hoạt động ổn định: Có khả năng duy trì tốc độ quay ổn định dù có biến động trong tải.

+ Độ bền cao: Với cấu trúc đơn giản và ít bộ phận chuyển động, động cơ không đồng bộ ba pha thường có tuổi thọ cao và ít gặp sự cố hỏng hóc.

+ Phù hợp với ứng dụng công nghiệp: Động cơ này phù hợp với nhiều ứng dụng công nghiệp như máy nén, bơm, máy cắt, hệ thống băng chuyền, và thiết bị sản xuất.

+ Khả năng khởi động từ tải nặng: Có khả năng khởi động từ tải nặng mà không gây ảnh hưởng đến tốc độ quay.

- Ứng dụng của động cơ không đồng bộ ba pha: Động cơ điện không đồng bộ 3 pha là một loại động cơ điện phổ biến, được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

+ Trong công nghiệp: Động cơ không đồng bộ 3 pha được sử dụng trong các máy công cụ, máy bơm nước, máy nghiền, máy trộn, máy kéo, máy nâng hạ,...

+ Trong nông nghiệp: Động cơ không đồng bộ 3 pha được sử dụng trong các máy cày, máy bừa, máy gặt, máy xay xát,...

+ Trong dân dụng: Động cơ không đồng bộ 3 pha được sử dụng trong các máy điều hòa, máy giặt, máy sấy, máy bơm nước gia đình,...

+ Ngoài ra, động cơ không đồng bộ 3 pha còn được ứng dụng trong nhiều lĩnh vực khác, chẳng hạn như: giao thông vận tải, xây dựng, y tế…

3. Giới thiệu động cơ điện không đồng bộ 3 pha chính hãng Tailong (Trung Quốc)

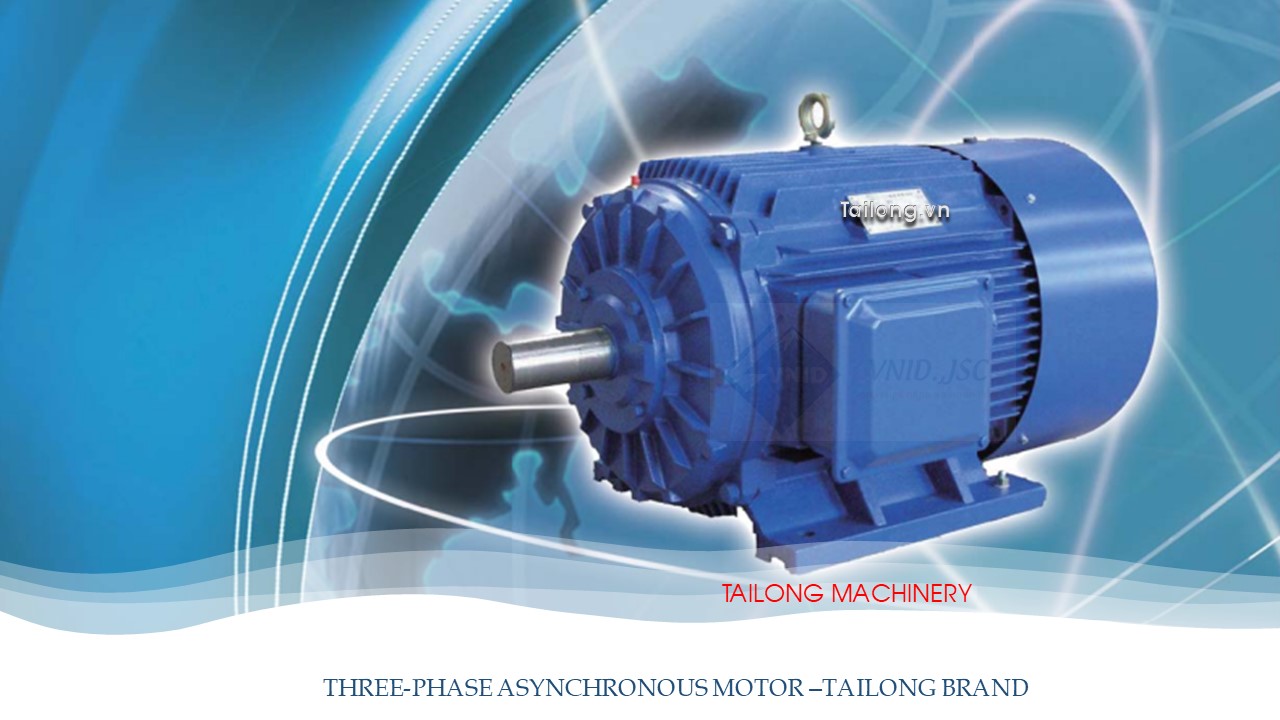

Hình ảnh: Động cơ điện không đồng bộ ba pha - thương hiệu Tailong (Trung Quốc)

Động cơ điện không đồng bộ 3 pha Tailong là một sản phẩm chất lượng cao được đặc chế và sản xuất bởi tập đoàn hàng đầu của Trung Quốc - Tập đoàn Tailong. Thương hiệu "Tailong" không chỉ được biết đến là một trong những nhà sản xuất hàng đầu về động cơ điện tại Trung Quốc, mà còn được công nhận là "thương hiệu Trung Quốc nổi tiếng" bởi cơ quan quản lý nhà nước về thương mại và công nghiệp.

Động cơ không đồng bộ 3 pha của Tailong không chỉ đơn thuần là một sản phẩm công nghiệp mà còn mang trên mình nhiều ưu điểm vượt trội. Sự linh hoạt và đa dạng trong việc đáp ứng nhu cầu sử dụng của nhiều ứng dụng khác nhau là điểm mạnh của sản phẩm này.

Chúng ta sẽ cùng nhau khám phá chi tiết về các thông số kỹ thuật và tổng quan về động cơ không đồng bộ 3 pha Tailong thông qua nội dung dưới đây. Hãy cùng nhau tìm hiểu thêm về sức mạnh và tính linh hoạt của sản phẩm đáng tin cậy này.

3.1. Tổng quan về thông số kỹ thuật của động cơ Tailong

- Ý nghĩa của mã hiệu:

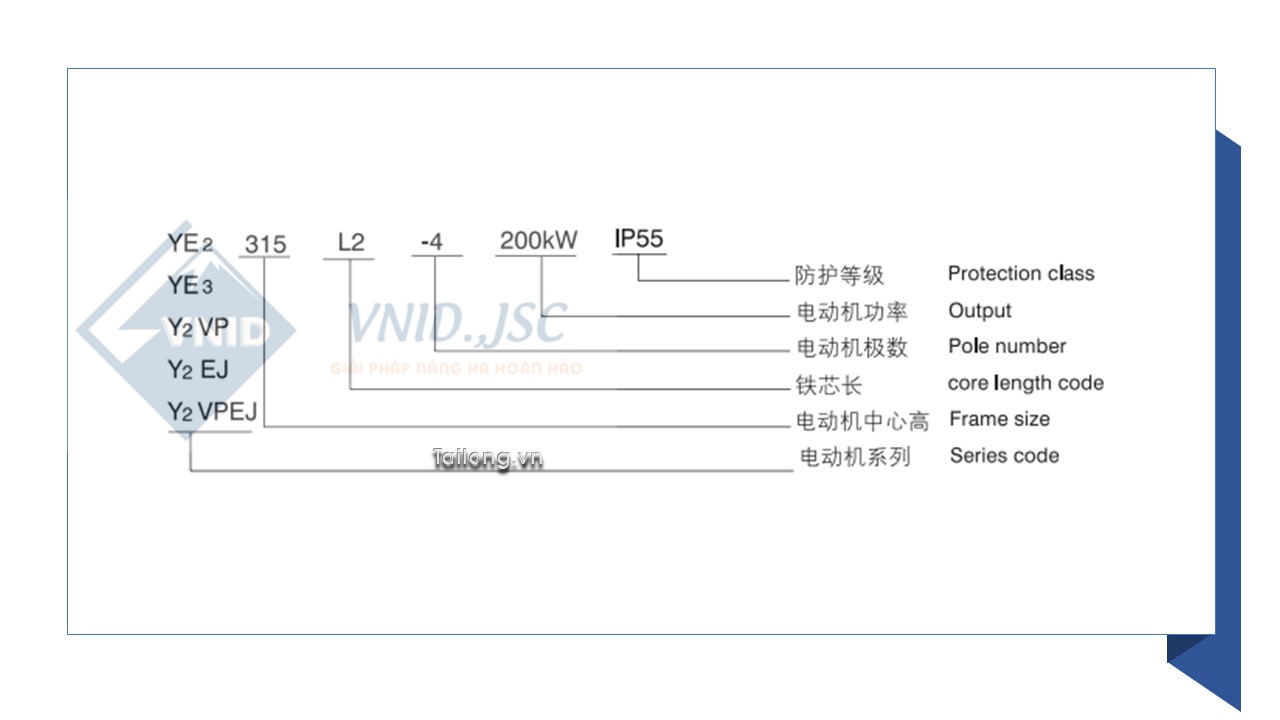

                         Hình ảnh: ý nghĩa mã hiệu cho động cơ không đồng bộ 3 pha Tailong

- Kiểu lắp đặt: Các loại kiểu lắp đặt cơ bản là:

B3: khung có chân, khung cuối không có mặt bích

B5: khung không có chân, khung cuối có mặt bích (có lỗ bích)

B35: khung có chân, khung cuối có mặt bích (có lỗ bích)

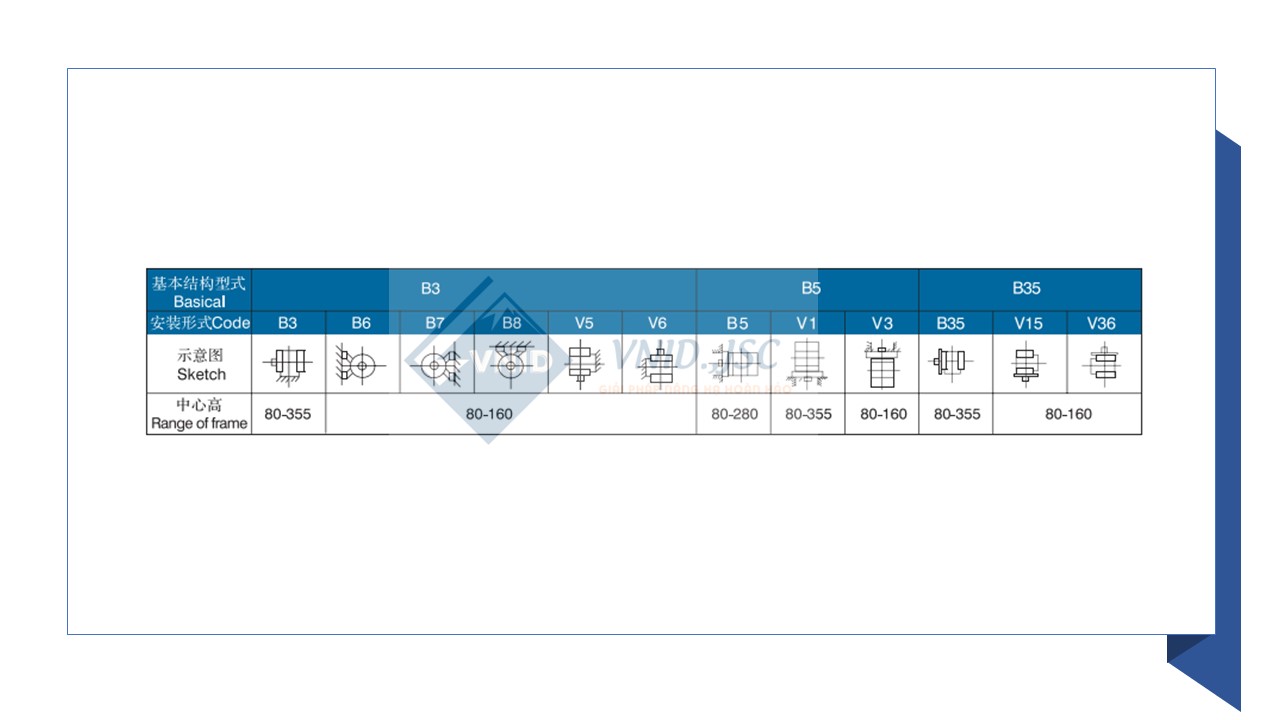

Hình ảnh: các kiểu lắp đặt thông dụng cho động cơ Tailong

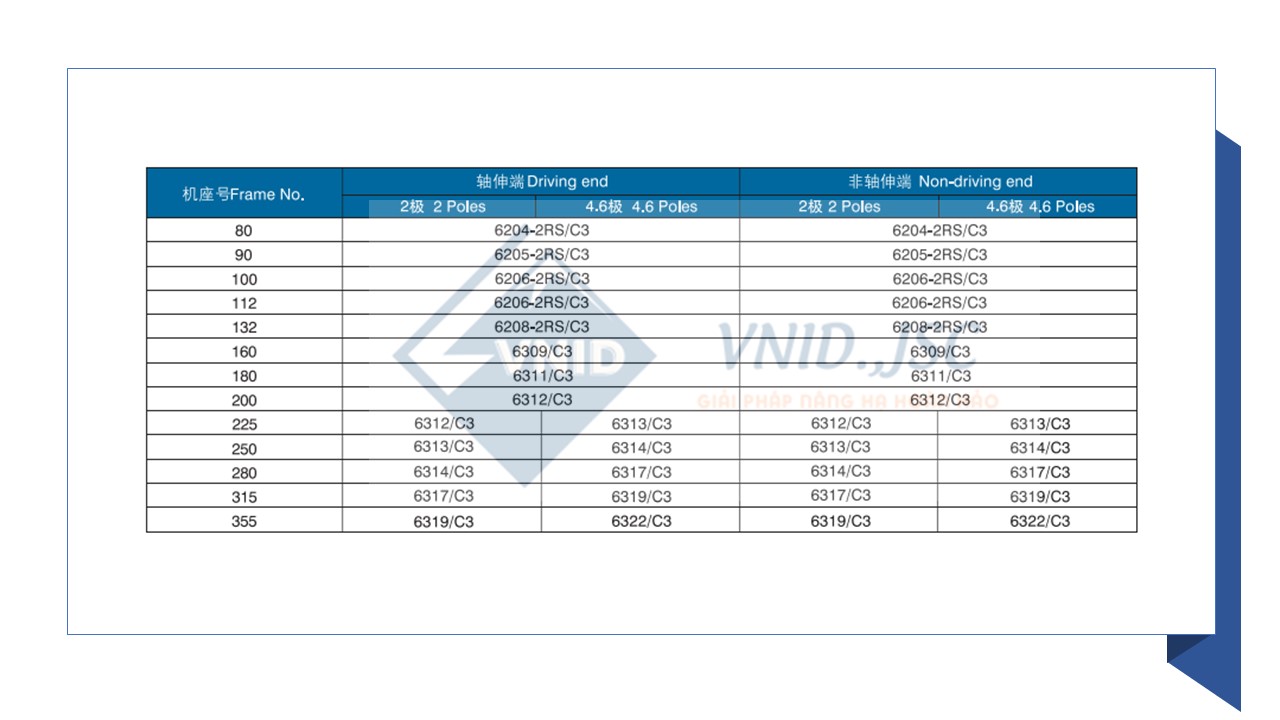

- Vòng bi: Các loại vòng bi được sử dụng cho động cơ Tailong được liệt kê theo bảng kê dưới đây:

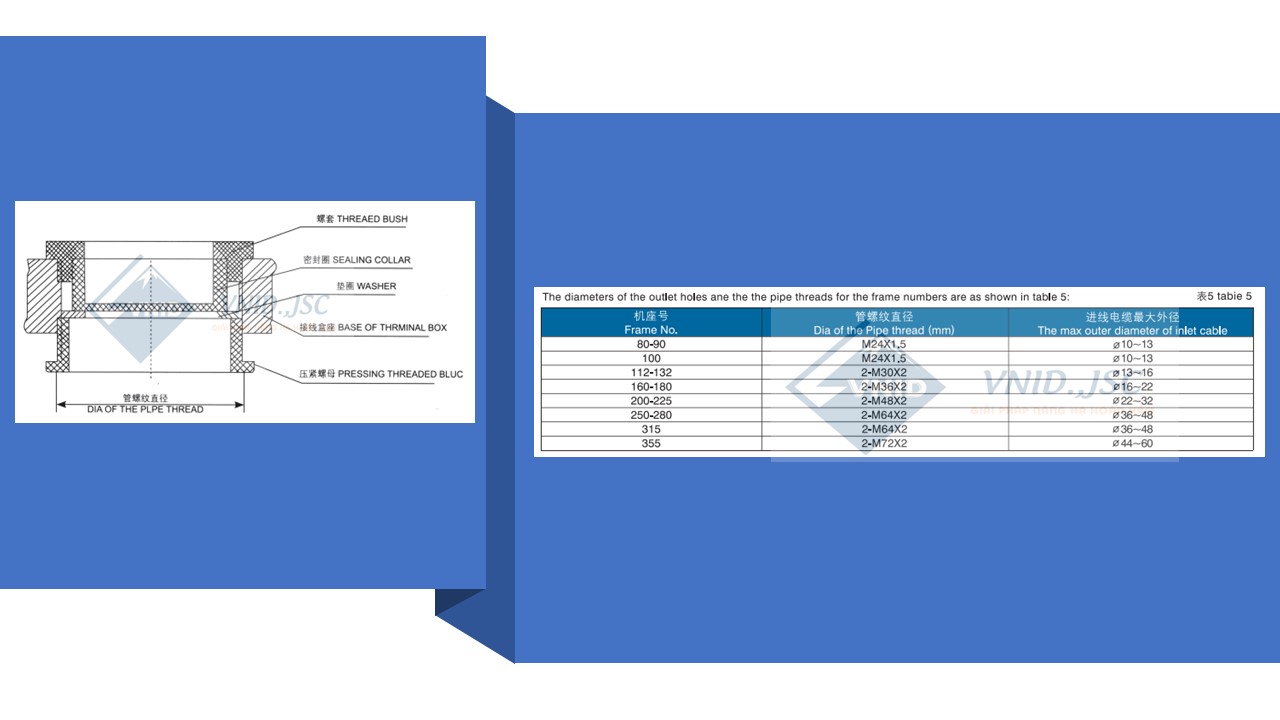

- Hộp đấu nối (terminal box): Vị trí thông thường của hộp đấu dây là ở mặt trên khi nhìn vào đầu dẫn động của động cơ, nhưng có thể bố trí ở phía bên trái hoặc bên phải nếu được chỉ định khi đặt hàng. Cáp nguồn có thể được luồn ra ngoài qua ổ cắm của hộp đầu cuối theo bốn hướng, có kết cấu bịt kín ở ổ cắm

              Hình ảnh: Hộp đấu nối động cơ - kích thước đường kính lỗ

3.2. Điều kiện làm việc của động cơ không đồng bộ 3 pha - Tailong

- Môi trường làm việc:

Nhiệt độ làm việc: -15 ∼ 40 độ C

Độ ẩm: < 90% độ ẩm môi trường

Độ cao: <1000m so với mực nước biển

- Điều kiện làm việc: không có khí ăn da, không bụi, không ô nhiễm kim loại nặng, không lửa, không muối, không tinh thể.

- Hiệu điện thế: tất cả các động cơ được cung cấp theo các điện áp tiêu chuẩn sau: 220V-Δ/38DV-Y, 380V-Δ/660V-Y. Tần số: 50Hz. Những tiêu chuẩn này tuân thủ tiêu chuẩn IEC6003, độ lệch chuẩn điện áp ± 5%.

- Các tính năng nâng cao theo yêu cầu của khách hàng:

Cấp bảo vệ IP56

Cách nhiệt

Bảo vệ  nhiệt

Kích thước lắp đặt và kích thước trục theo yêu cầu

Sơn màu theo yêu cầu…
