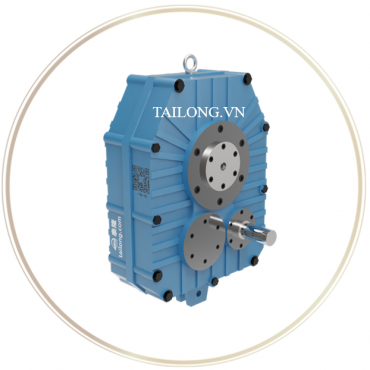

1. Giới thiệu về Hộp giảm tốc kiểu lắp trục ZJY

1.1 Tổng quan sản phẩm

Hộp giảm tốc kiểu lắp trục ZJY được gắn trực tiếp bằng cách treo lên trục vào động lực của máy chủ phù hợp, loại bỏ nhu cầu sử dụng các bộ phận kết nối và bệ đỡ hộp giảm tốc. Sản phẩm này phù hợp với các thiết bị truyền động cơ khí như gầu tải, băng tải, máy cấp liệu, cũng như các máy chủ khác có cấu hình tương tự.

Sản phẩm được chế tạo theo tiêu chuẩn ZBJ19009-88, các bộ phận truyền động chính được làm từ thép hợp kim chất lượng cao. Bánh răng được xử lý bằng thấm cacbon, tôi và mài răng đạt độ chính xác cấp 6 theo tiêu chuẩn GB10095-88.

Sản phẩm có kích thước nhỏ gọn, khả năng tải lớn, tuổi thọ cao, độ ồn thấp, và hiệu suất truyền động cao. Hộp giảm tốc ZJY có mô-men xoắn đầu ra tương đương với loại hộp giảm tốc ZJ kiểu lắp trục, nhưng trọng lượng chỉ bằng 30% so với ZJ. Do đó, độ cứng cần thiết của khung máy chủ được giảm đáng kể, giúp hệ thống hoạt động ổn định hơn khi dùng ZJY.

Ngoài ra, sản phẩm không chỉ có thể vận hành hai chiều, mà còn có thể được trang bị bộ chống quay ngược để đảm bảo phanh một chiều.

1.2. Kiểu và ký hiệu của hộp giảm tốc

Toàn bộ loạt sản phẩm hộp giảm tốc này sử dụng khoảng cách tâm trục đầu ra (mm) làm đơn vị phân loại, bao gồm các loại:
106, 125, 150, 180, 212, 250, 300 — tổng cộng 7 loại.

Mỗi loại có 7 tỷ số truyền cố định, gồm:
10, 11.2, 12.5, 14, 16, 18, 20, 22.4, 25.

Ký hiệu sản phẩm bao gồm: khoảng cách tâm trục đầu ra, tỷ số truyền danh định, và hướng quay.

1.3 Đặc trưng thiết kế

• Bánh răng bề mặt cứng: Được sản xuất bằng công nghệ hiện đại, chịu tải nặng, chống mài mòn tốt.
• Độ chính xác cao: Răng được mài CNC chính xác, đảm bảo truyền động êm ái và giảm tiếng ồn.
• Vỏ hộp chắc chắn: Đúc từ gang cầu hoặc thép cường lực, tăng khả năng chống rung và chịu va đập.
• Hệ thống bôi trơn tối ưu: Giảm ma sát, tăng tuổi thọ chi tiết.
• Tỉ số truyền đa dạng: Nhiều tùy chọn phù hợp với yêu cầu vận hành thực tế.
• Tùy chọn trục ra: Trục đặc, trục rỗng, trục ngang hoặc trục đứng, dễ dàng lắp đặt.

2. Thông tin chi tiết của HGT ZJY

2.1 cách ký hiệu tên sản phẩm

2.2. Bản vẽ kỹ thuật

2.3. Khả năng chịu tải của hộp giảm tốc

Mô-men xoắn đầu ra định mức

Công suất đầu vào danh nghĩa P₁

Xác định hệ số điều kiện làm việc Kₐ

Xác định hệ số an toàn Kₛ

Theo công thức

xác định quy cách hộp giảm tốc.

• P₂M – công suất tính toán;
• P₂ – công suất truyền động;
• P₁ – công suất đầu vào danh nghĩa.

Nếu công suất đầu vào của hộp giảm tốc không phải là 1500, 1000 hoặc 750 vòng/phút, thì sẽ được quy đổi theo tốc độ quay gần nhất được liệt kê trong bảng.

2.4. Chọn bộ chống quay ngược theo tốc độ quay đầu vào

Sản phẩm dòng này được trang bị hai loại bộ chống quay ngược: tiếp xúc thường xuyên và không tiếp xúc thường xuyên. Tốc độ quay đầu vào tối đa cho bộ chống quay ngược tiếp xúc thường xuyên được hiển thị trong bảng.

Tốc độ quay cho phép và mô-men xoắn chống quay ngược cho phép đối với bộ chống quay ngược tiếp xúc thường xuyên

Thông số của thanh chống xoắn (thường do người dùng tự mua):

Loại 00 "Thanh nối có ốc xoắn hở" (sản xuất tại Thượng Hải/JB43-66) có thể được mua để sử dụng làm thanh chống xoắn.

3. Ứng dụng và ưu điểm nổi bật của ZJY

3.1 Ứng dụng công nghiệp

Nhờ cấu tạo treo trực tiếp và hiệu quả truyền động cao, ZJY phù hợp cho nhiều ngành công nghiệp nặng như:

• Cơ cấu nâng hạ & vật liệu rời: băng tải, thang máy gầu và scraper conveyor.
• Cầu trục và thiết bị nâng hạ công nghiệp: tận dụng khả năng chịu tải lớn và hoạt động bền bỉ.
• Ngành công nghiệp khai thác, xi măng, luyện kim, vật liệu xây dựng: truyền động máy múc, xe băng tải nặng…
• Các hệ thống cần truyền động compact, mô-men xoắn cao và độ tin cậy lớn.

3.2 Lợi ích khi sử dụng ZJY

• Tiết kiệm không gian và tăng độ ổn định khung: thiết kế treo tối giản giúp loại bỏ kết cấu bổ sung, giảm trọng lượng hệ thống.
• Khả năng chịu tải vượt trội: dù nhỏ gọn, ZJY vẫn đảm bảo mô-men tương đương các hộp số truyền thống nhưng nhẹ hơn nhiều.
• Độ bền cao, làm việc liên tục đáng tin cậy: vật liệu và quá trình xử lý nhiệt giúp đạt hiệu suất cao, ít bảo dưỡng.
• Tuỳ chọn quay hai chiều hoặc có khóa một chiều: phù hợp với nhiều ứng dụng yêu cầu điều khiển chiều quay.
• Bảo dưỡng đơn giản và vận hành an toàn: hệ thống bôi trơn hiệu quả, dễ dàng bảo trì và vận hành, giảm chi phí dài hạn.

4. Lý do chọn Bộ giảm tốc bề mặt răng cứng  tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công

4.5. Thông Tin Liên Hệ và Hỗ Trợ

Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:

• Hotline: 09177100986 / 0979670025
• Email: info@vnid.vn
• Website: tailong.vn
• Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
