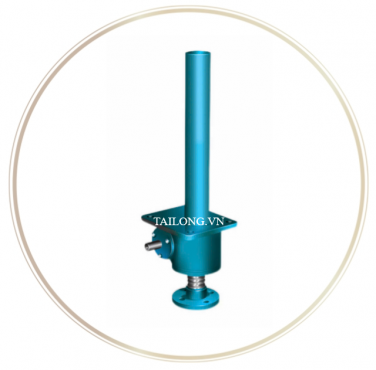

Thiết bị nâng kiểu trục vít - bánh vít SWL 5

1. Giới thiệu về Thiết bị nâng kiểu trục vít và bánh vít SWL5

1.1 Tổng quan dòng sản phẩm

• Thiết bị nâng trục vít & bánh vít SWL (worm gear screw jack) là dòng sản phẩm tiêu chuẩn theo TCVN JB/T8809-1998, rất phổ biến trong các ứng dụng nâng hạ công nghiệp nhờ cấu tạo chắc chắn và độ tin cậy cao
• Model SWL 5 là phiên bản công suất trung bình, nằm giữa các model như SWL 2.5 và SWL 10, phù hợp với các hệ thống cần nâng tải từ vài tấn đến chục tấn

1.2 Đặc trưng thiết kế

• Cấu tạo bánh vít & trục vít: sản phẩm thường sử dụng trục vít chuyển động (rotating screw) hoặc đai ốc chuyển động (traveling nut), phù hợp với từng ứng dụng cụ thể
• Vật liệu cao cấp: bánh vít chế tạo từ thép hợp kim, carbon thấp, qua quá trình ram bề mặt và tôi luyện, đạt độ cứng khoảng HRC 58-62 ; gia công mài chính xác để đảm bảo độ chính xác truyền động cao
• Hiệu suất truyền động cao:
  • Môn mức truyền đơn đạt > 96,5%; 2 cấp > 93%; 3 cấp > 90%
  • Input speed tối đa tới 1.500 rpm, tốc độ nâng tối đa đạt 2,7 m/phút
• Khả năng chịu tải đa dạng: dòng SWL5 nằm trong phạm vi tải từ 2,5 tấn đến 120 tấn; model cụ thể như SWL 5 thường ứng dụng nâng tải tầm trung, ví dụ khoảng 5 tấn (~50 kN)
• Kích thước gọn nhẹ, thiết kế linh hoạt: nhỏ, nhẹ, dễ lắp đặt, có thể vận hành bằng tay hoặc gắn động cơ, phù hợp nhiều không gian làm việc và ứng dụng khác nhau

2. Thông tin chi tiết sản phẩm

2.1. Cách ký hiệu tên sản phẩm

2.2. Bản vẽ chi tiết

• Hình 1 và Bảng 1 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 1.
• Hình 2 và Bảng 2 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 2.

Cách bố trí và vận hành của các bộ phận cơ khí chính trong thiết bị để tạo ra chuyển động.

2.3. Truyền động trục vít:

Giới hạn cho phép về nhiệt độ tăng, mô-men xoắn và hiệu suất của cơ cấu truyền động trục vít được liệt kê từ Bảng 4 đến Bảng 10.

Chú thích:

Các thông số từ Bảng 4 đến Bảng 10 được áp dụng trong điều kiện:

• Nhiệt độ môi trường là 20°C,
• Tỷ lệ làm việc liên tục là 20%/giờ hoặc 30%/10 phút.

Đối với các thông số nằm trong khung in đậm, trục vít có thể bị quá nhiệt khi vận hành, vì vậy cần theo dõi cẩn thận trong quá trình sử dụng.

3. Ứng dụng và ưu điểm nổi bật của Thiết bị nâng SWL 5

3.1 Ứng dụng công nghiệp

Thiết bị nâng SWL 5 được dùng rộng rãi trong các lĩnh vực công nghiệp như:

• Cơ khí & máy công nghiệp: thực hiện nâng, hạ, đẩy hoặc nghiêng trong dây chuyền sản xuất.
• Thủy lợi, hóa chất, y tế, văn hóa & bảo vệ sức khỏe: do khả năng vận hành chuẩn xác, chịu tải ổn định và có cấu tạo chống tràn hoặc rò dầu.
• Môi trường công nghiệp khắc nghiệt: nhiệt độ làm việc từ –20 °C đến +100 °C, có thể tùy chỉnh chiều cao nâng cho phù hợp.

3.2 Lợi ích vượt trội khi sử dụng SWL 5

• Độ cứng và chịu mài mòn cao, đảm bảo bền bỉ lâu dài trong môi trường tải nặng.
• Hiệu suất cao, tiết kiệm năng lượng và gia tăng hiệu quả sản xuất nhờ truyền động hiệu quả > 96% .
• Tự khóa (self-locking) sau khi dừng hạ, đảm bảo an toàn, chống tụt tải mà không cần phanh phụ.
• Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt, bảo trì và linh hoạt trong các hệ thống nâng hạ phức tạp.
• Linh hoạt nguồn cấp động lực: có thể dùng vận hành bằng tay, gắn motor điện hoặc hệ động lực khác tùy điều kiện khách hàng.
• Chi phí bảo trì thấp & tuổi thọ cao, giảm chi phí vận hành dài hạn.

4. Lý do chọn Thiết bị nâng SWL tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Thiết bị nâng SWL do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
