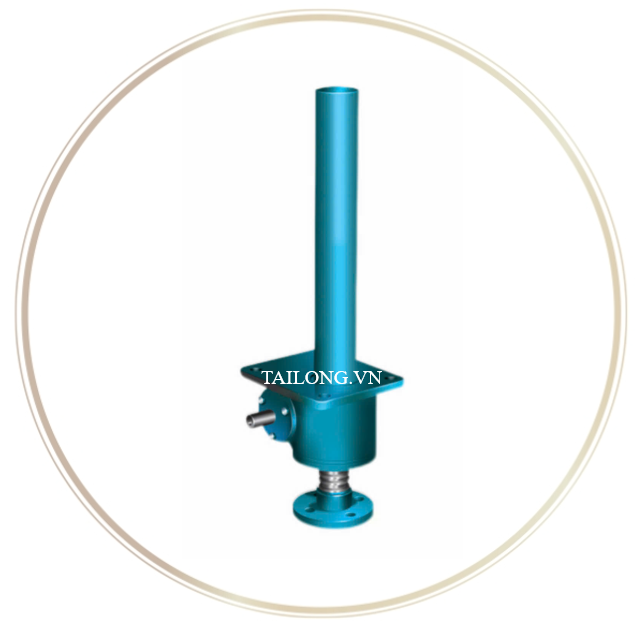

Thiết bị nâng kiểu trục vít - bánh vít SWL 20

1. Giới thiệu về Thiết bị nâng kiểu trục vít và bánh vít SWL 20

1.1 Tổng quan dòng sản phẩm

SWL 20 là một model tiêu biểu của dòng thiết bị nâng kiểu trục vít và bánh vít SWL (Worm Gear Screw Jack) do Tập đoàn Tailong sản xuất. Đây là loại thiết bị nâng truyền động bằng cơ cấu trục vít và bánh vít, thường gọi là screw jack, chuyên dùng trong các ứng dụng công nghiệp cần nâng hạ, dịch chuyển, nghiêng lật, hoặc điều chỉnh vị trí chính xác.
Dòng SWL series có khả năng tự khoá (self-locking), có thể chịu tải từ khoảng 2,5 đến 120 tấn, hoạt động ổn định nhờ thiết kế kết cấu nhỏ gọn, hiệu suất cao và dễ lắp đặt.

1.2 Đặc trưng thiết kế

• Khả năng chịu tải: SWL 20 có lực nâng tối đa đạt 200 kN (~20 tấn), lực kéo khoảng 166 kN.
• Cấu tạo trục vít: Sử dụng trục vít trapezoidal (Tr65×12) có khả năng tự khoá, đảm bảo an toàn khi ngừng hoạt động.
• Hiệu suất và vận hành: Hoạt động ở tốc độ đầu vào tối đa 1.500 rpm, tốc độ nâng tối đa khoảng 2,7 m/min.
• Thiết kế nhỏ gọn: Kích thước đã được tối ưu để dễ dàng lắp đặt vào hệ thống công nghiệp, phù hợp cho không gian hạn chế.
• Tính năng linh hoạt: Có thể điều khiển bằng tay hoặc motor; có nhiều dạng đầu kết nối (mặt bích, chốt, đĩa xoay...) để phù hợp với nhiều thực trạng lắp đặt

2. Thông tin chi tiết sản phẩm

2.1. Cách ký hiệu tên sản phẩm

2.2. Bản vẽ chi tiết

• Hình 1 và Bảng 1 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 1.
• Hình 2 và Bảng 2 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 2.

Cách bố trí và vận hành của các bộ phận cơ khí chính trong thiết bị để tạo ra chuyển động.

2.3. Truyền động trục vít:

Giới hạn cho phép về nhiệt độ tăng, mô-men xoắn và hiệu suất của cơ cấu truyền động trục vít được liệt kê từ Bảng 4 đến Bảng 10.

Chú thích:

Các thông số từ Bảng 4 đến Bảng 10 được áp dụng trong điều kiện:

• Nhiệt độ môi trường là 20°C,
• Tỷ lệ làm việc liên tục là 20%/giờ hoặc 30%/10 phút.

Đối với các thông số nằm trong khung in đậm, trục vít có thể bị quá nhiệt khi vận hành, vì vậy cần theo dõi cẩn thận trong quá trình sử dụng.

3. Ứng dụng và ưu điểm nổi bật của Thiết bị nâng SWL 20

3.1 Ứng dụng công nghiệp

Thiết bị nâng SWL 20 được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt trong các tình huống yêu cầu nâng, dịch chuyển hoặc điều chỉnh chính xác:

• Ngành chế tạo máy & cơ khí: Dùng trong hệ truyền động cho máy lắp ráp, bàn nâng máy, cơ cấu định vị.
• Ngành xây dựng & khai thác mỏ: Nâng hạ băng tải, giàn khoan, hệ thống gầu tải.
• Ngành thủy lợi & xử lý nước: Van, cổng, cửa trượt tự động cần hành trình chính xác và tự khoá.
• Ngành y tế – thiết bị nâng: Table nâng bệnh nhân, bàn mổ, hệ thống nâng hạ thiết bị.
• Thiết bị nền tảng & tự động hóa: Bàn nâng sân khấu, hệ thống nghiêng pallet, nâng hạ robot...

3.2 Lợi ích nổi bật

• Tự khoá an toàn: Khi dừng hoạt động, hệ thống sẽ không bị trượt – tăng tính an toàn và ổn định cho công tác nâng hạ.
• Chịu tải lớn trong thiết kế nhỏ gọn: SWL 20 mang lại lực nâng cao (200 kN) nhưng vẫn duy trì kích thước tối ưu cho việc lắp đặt
• Đa dạng phương thức điều khiển: Hỗ trợ cả vận hành bằng tay và motor – dễ dàng tích hợp vào hệ thống tự động hóa.
• Hiệu suất làm việc cao & độ bền lớn: Thiết kế bền bỉ, tuổi thọ dài, chi phí bảo trì thấp.
• Linh hoạt tùy chỉnh: Nhiều kiểu đầu kết nối, chiều dài hành trình, và cấu hình lắp đặt đáp ứng nhiều yêu cầu kỹ thuật.

4. Lý do chọn Thiết bị nâng SWL tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Thiết bị nâng SWL do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
