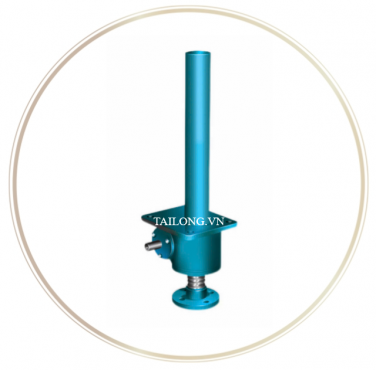

Thiết bị nâng kiểu trục vít - bánh vít SWL 25

1. Giới thiệu về Thiết bị nâng kiểu trục vít và bánh vít SWL 25

1.1 Tổng quan dòng sản phẩm

Thiết bị nâng kiểu trục vít và bánh vít SWL 25 là một mô hình cấp tải tiêu biểu thuộc dòng SWL series worm-screw jack, được thiết kế và sản xuất theo tiêu chuẩn JB/T 8809-1998. Sản phẩm này là một phần trong hệ thống truyền động nâng hạ chính xác, đảm bảo khả năng tự giữ (self-locking) khi dừng, giúp ổn định vận hành mà không cần phanh cơ khí riêng biệt. Đồng thời, SWL 25 có khả năng chịu tải và mô-men xoắn đáng tin cậy trong các ứng dụng công nghiệp.
Các thông số kỹ thuật cơ bản của SWL 25:

• Sức nâng tối đa: khoảng 250 kN (~25 tấn)
• Ren vít (screw thread): Tr90 × 16
• Kích thước và trọng lượng: Trọng lượng không gồm hành trình khoảng 70,5 kg; vít mỗi 100 mm khoảng 4,15 kg 1.2 Đặc trưng thiết kế (H3)
• Cấu trúc chắc chắn, gọn nhẹ: Thiết bị được thiết kế nhỏ gọn, dễ lắp đặt và có thể kết hợp lắp ghép nhiều đơn vị để tăng chiều cao hoặc tải nâng.
• Tự khoá (self-locking): Khi dừng hoạt động, cơ cấu trục vít sẽ giữ vị trí cố định, đảm bảo an toàn cho hệ thống vận hành.
• Đa dạng phương thức truyền lực: Có thể điều khiển bằng motor trực tiếp hoặc thao tác tay thông qua cơ cấu điều khiển.
• Hoạt động linh hoạt, độ tin cậy cao: Phù hợp với cả ứng dụng nâng, hạ, dịch chuyển, lật nghiêng – thích ứng nhiều loại tải và môi trường làm việc.

2. Thông tin chi tiết sản phẩm

2.1. Cách ký hiệu tên sản phẩm

2.2. Bản vẽ chi tiết

• Hình 1 và Bảng 1 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 1.
• Hình 2 và Bảng 2 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 2.

Cách bố trí và vận hành của các bộ phận cơ khí chính trong thiết bị để tạo ra chuyển động.

2.3. Truyền động trục vít:

Giới hạn cho phép về nhiệt độ tăng, mô-men xoắn và hiệu suất của cơ cấu truyền động trục vít được liệt kê từ Bảng 4 đến Bảng 10.

Chú thích:

Các thông số từ Bảng 4 đến Bảng 10 được áp dụng trong điều kiện:

• Nhiệt độ môi trường là 20°C,
• Tỷ lệ làm việc liên tục là 20%/giờ hoặc 30%/10 phút.

Đối với các thông số nằm trong khung in đậm, trục vít có thể bị quá nhiệt khi vận hành, vì vậy cần theo dõi cẩn thận trong quá trình sử dụng.

3. Ứng dụng và ưu điểm nổi bật của Thiết bị nâng SWL 25

3.1 Ứng dụng công nghiệp

Thiết bị nâng SWL 25 (worm-screw jack) được sử dụng rộng rãi trong các ngành công nghiệp sau:

• Công nghiệp cơ khí, luyện kim, khai thác mỏ: dùng cho các cơ cấu nâng hạ, định vị, lật phôi hoặc điều chỉnh vị trí linh kiện.
• Xây dựng, thủy lợi, hóa chất: thích hợp cho các hệ thống điều chỉnh chiều cao, làm việc trong môi trường tải trọng cao và đòi hỏi độ ổn định.
• Sản xuất tự động, cơ khí chế tạo, nâng sân khấu: sử dụng cho các thiết bị chuyển động mịn như bệ nâng, sân khấu, thiết bị điều khiển vị trí.
• Ngành y tế, năng lượng, quốc phòng: dùng trong các thiết bị nâng tinh vi như vật liệu bán dẫn, thiết bị y tế, ứng dụng thiên văn, tàu thủy...

3.2 Ưu điểm khi sử dụng SWL 25 (H3)

• Khả năng chịu tải lớn: Với sức nâng 25 tấn và cấu tạo ren Tr90 × 16, SWL 25 có thể làm việc hiệu quả trong các ứng dụng tải nặng liên tục.
• Tự khóa, an toàn cao: Chức năng tự giữ giúp ngăn rung lắc và lệch vị trí khi dừng, tăng đáng kể độ an toàn cho hệ thống.
• Thiết kế gọn gàng và dễ tích hợp: Phù hợp với không gian hạn chế, dễ lắp đặt trên sàn, tường hoặc trần nhà.
• Hoạt động bền bỉ, ít bảo trì: Cấu trúc đơn giản, truyền động worm-gear robust, giảm chi phí vận hành theo thời gian.
• Linh hoạt trong điều khiển: Có thể vận hành bằng motor hoặc tay quay, phù hợp với nhiều kỹ thuật vận hành.
• Ứng dụng đa năng: Tích hợp nâng, hạ, đẩy, lật đều được trong một thiết bị, tối ưu hóa hiệu quả sử dụng

4. Lý do chọn Thiết bị nâng SWL tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Thiết bị nâng SWL do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công

4.5. Thông Tin Liên Hệ và Hỗ Trợ

Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:

• Hotline: 0917800986 / 0979670025
• Email: info@vnid.vn
• Website: tailong.vn
• Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
