1. Giới thiệu về Thiết bị nâng kiểu trục vít và bánh vít SWL 10
1.1 Tổng quan dòng sản phẩm

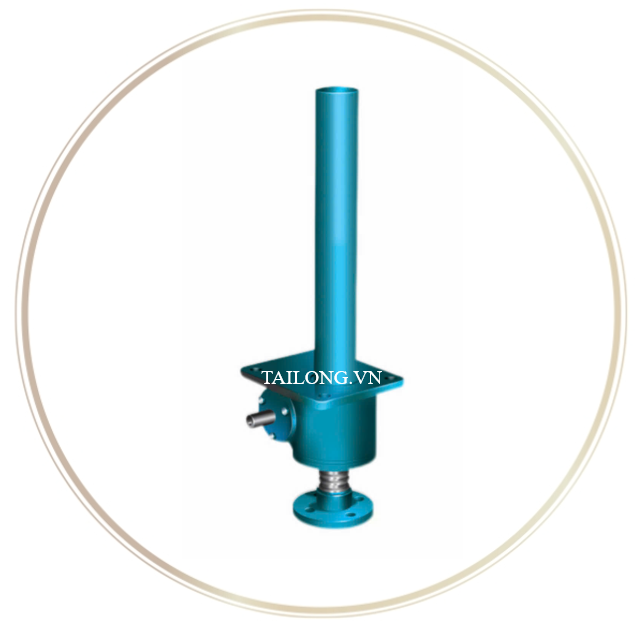

Thiết bị nâng kiểu trục vít và bánh vít SWL 10 ( SWL 10 screw jack ) là một model nổi bật trong dòng SWL series Worm Gear Screw Jack do Tailong sản xuất – hiện đang được Cầu trục Đại Việt phân phối chính thức tại Việt Nam. Đây là thiết bị truyền động tuyến tính được thiết kế chủ yếu để nâng, hạ, đẩy hoặc quay theo yêu cầu thông qua cơ cấu trục vít kiểu trap hoặc bánh vít với hệ truyền động worm gear.
Model SWL 10 có khả năng chịu tải lên tới 10 tấn (≈100 kN), dùng trục vít dạng Tr58 × 12, là lựa chọn tối ưu cho các ứng dụng nâng hạ nặng với độ bền cao và vận hành ổn định.
1.2 Đặc trưng thiết kế
- Cấu tạo chính gồm cặp trục vít tam giác chuẩn (trapezoidal screw) và bộ bánh vít độ chính xác cao (worm-gear pair), giúp tăng hiệu suất và độ bền.
- Cơ cấu tự khóa (self-locking): nhờ trục vít dạng trapezoidal, có khả năng giữ tải ngay cả khi ngừng hoạt động, không cần thêm phanh.
- Thiết kế nhỏ gọn, lắp đặt linh hoạt: dễ dàng tích hợp vào nhiều hệ thống nâng hạ với các đầu tiếp xúc đa dạng (đĩa trên, clevis, ren, đầu phẳng…).
- Vận hành êm và đáng tin cậy, phù hợp cho môi trường hoạt động tải nặng – tốc độ thấp, tần suất sử dụng thấp.
1.3 Thông số kỹ thuật nổi bật của SWL 10
|
Thông số |
Giá trị |
|---|---|
|
Tải trọng nâng tối đa |
100 kN (~10 tấn) |
|
Kích thước trục vít |
Tr58 × 12 |
|
Lực kéo tối đa |
~99 kN |
|
Thiết kế trục |
Trục vít tam giác, tự khóa |
|
Tuỳ chọn đầu kết nối |
Đĩa trên, clevis, ren, đầu phẳng, v.v. |
2. Thông tin chi tiết sản phẩm
2.1. Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
|---|---|
|
SWL 10 |
Tên sản phẩm & Tải trọng danh định: Bộ nâng trục vít SWL, tải trọng 5 tấn |
|
M |
Tỷ số truyền (Truyền động): Ký hiệu tốc độ truyền – thường P cho chậm, M cho thường |
|
1 |
Loại cấu trúc (Structural Mode): Kiểu cấu tạo trục vít và đai ốc |
|
A |
Kiểu lắp đặt (Installation Code): Mã cách lắp đặt |
|
Ⅱ (La Mã) |
Kiểu đầu trục vít (Worm Head Type): Dạng đầu trục (tròn, ren, mặt bích...) |
|
500 |
Hành trình trục vít (Worm Travel Distance): Độ dài di chuyển 500mm |
|
FZ |
Kiểu bảo vệ (Protection Type): Có bảo vệ bụi, niêm phong, v.v. |
|
JB/T 8809-1998 |
Tiêu chuẩn kỹ thuật áp dụng: Theo tiêu chuẩn công nghiệp Trung Quốc |
2.2. Bản vẽ chi tiết
- Hình 1 và Bảng 1 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 1.
- Hình 2 và Bảng 2 thể hiện cấu trúc bên ngoài và kích thước của thiết bị nâng kiểu 2.
Cách bố trí và vận hành của các bộ phận cơ khí chính trong thiết bị để tạo ra chuyển động.
2.3. Truyền động trục vít:
Giới hạn cho phép về nhiệt độ tăng, mô-men xoắn và hiệu suất của cơ cấu truyền động trục vít được liệt kê từ Bảng 4 đến Bảng 10.
Chú thích:
Các thông số từ Bảng 4 đến Bảng 10 được áp dụng trong điều kiện:
- Nhiệt độ môi trường là 20°C,
- Tỷ lệ làm việc liên tục là 20%/giờ hoặc 30%/10 phút.
Đối với các thông số nằm trong khung in đậm, trục vít có thể bị quá nhiệt khi vận hành, vì vậy cần theo dõi cẩn thận trong quá trình sử dụng.
3. Ứng dụng và ưu điểm nổi bật của Thiết bị nâng SWL 10
3.1 Ứng dụng công nghiệp
Thiết bị SWL 10 (thiết bị nâng kiểu trục vít và bánh vít SWL 10) được sử dụng rộng rãi trong các lĩnh vực sau:
- Cơ khí & chế tạo: nâng và định vị khung, bàn máy, khuôn mẫu.
- Đóng tàu, chế tạo lớn: chèn đỡ, nâng hỗ trợ lắp ráp.
- Xây dựng & xi măng: điều chỉnh độ cao hệ cốp pha, hỗ trợ nâng hạ nặng.
- Hệ thống đo đạc & thi công: nâng hạ vị trí thiết bị, điều chỉnh độ cao nền.
- Thiết bị y tế, nâng sân khấu: các ứng dụng cần di chuyển tuyến tính chính xác và êm ái.
3.2 Lợi ích vượt trội khi sử dụng SWL 10
- Khả năng chịu tải lớn (10 tấn) trong thiết kế nhỏ gọn, dễ lắp đặt.
- Chức năng tự khóa đảm bảo an toàn khi dừng hoạt động, không cần phanh phụ.
- Vận hành êm, đáng tin cậy trong môi trường tải nặng và tần suất thấp.
- Thiết kế đa dạng đầu kết nối và tùy biến cao phù hợp nhiều ứng dụng thực tế.
- Bảo trì đơn giản, tuổi thọ cao, giúp giảm chi phí vận hành và bảo dưỡng.
4. Lý do chọn Thiết bị nâng SWL tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Thiết bị nâng SWL do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
