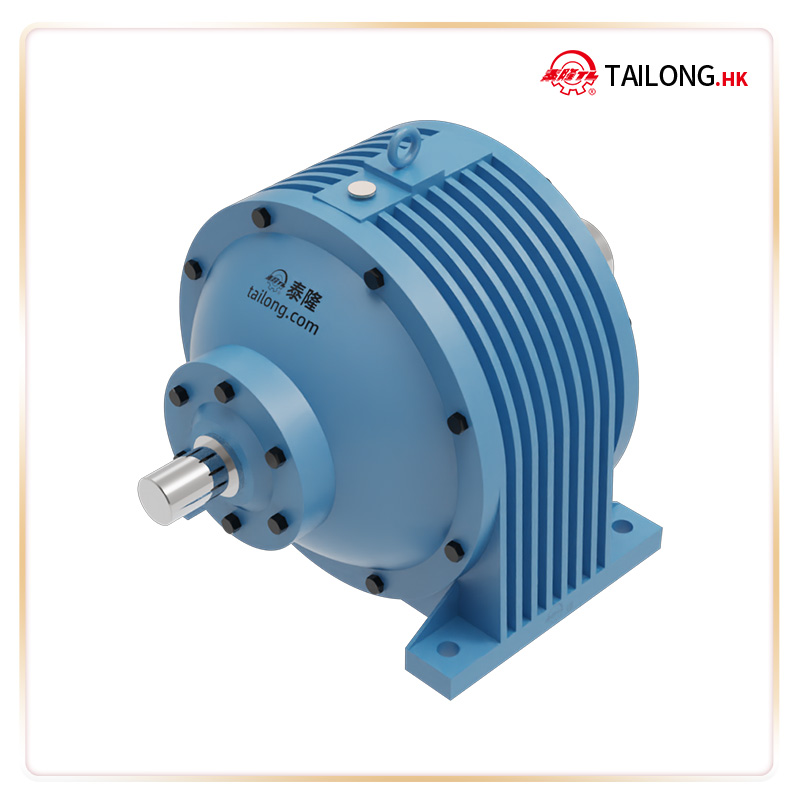

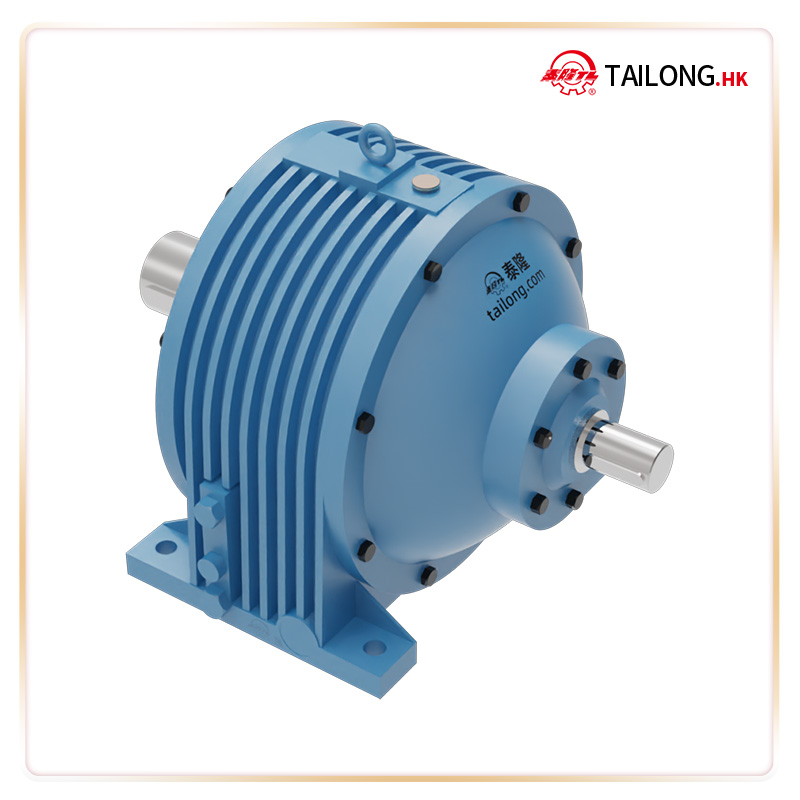

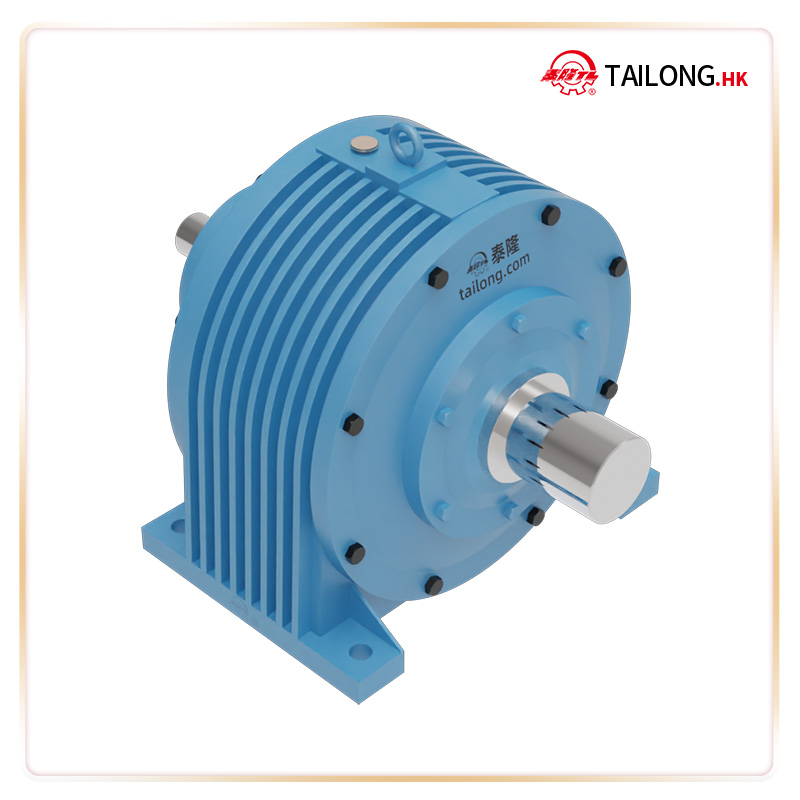

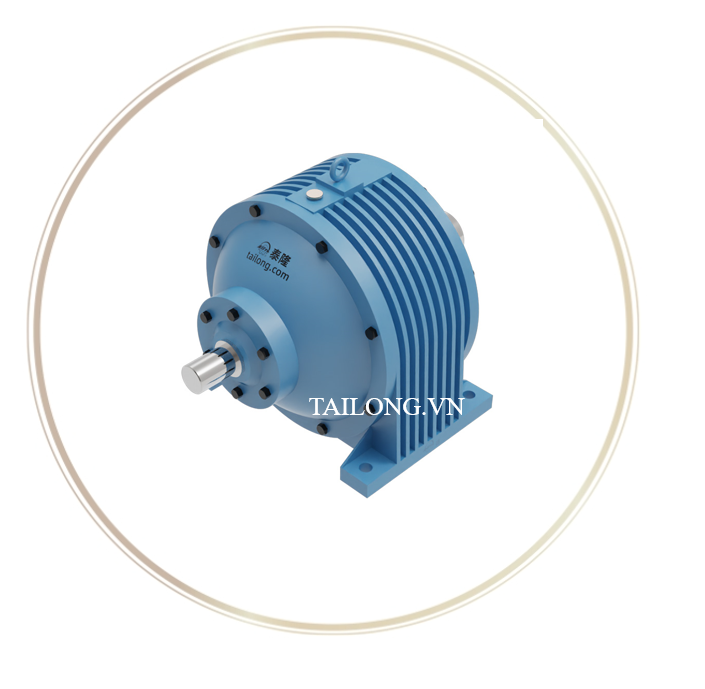

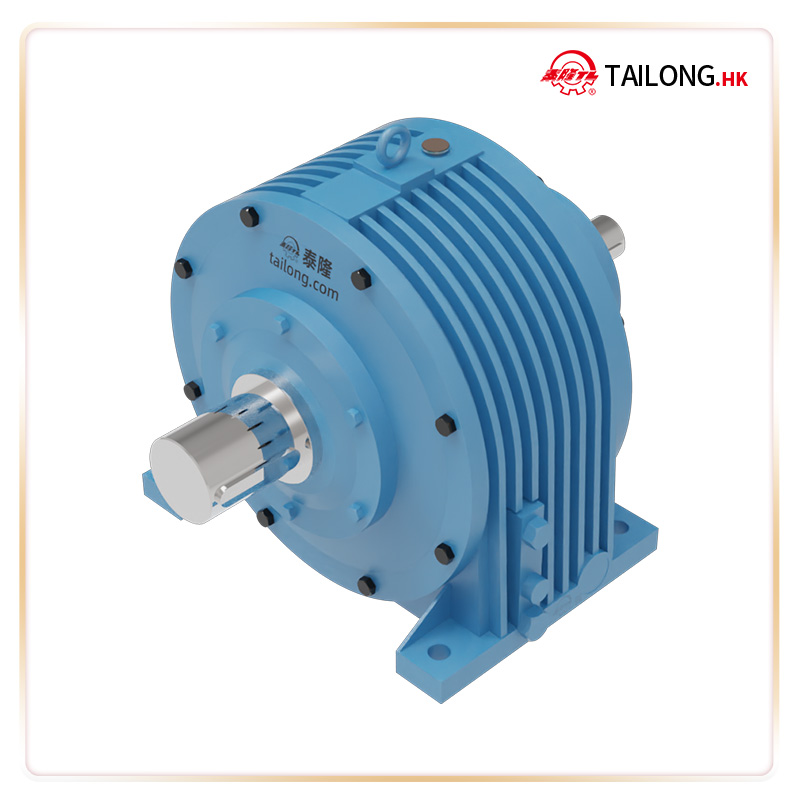

Hộp số bánh răng hành tinh NGW 62

1. Giới thiệu sản phẩm Bộ giảm tốc hành tinh NGW62 – Hai cấp truyền động

Bộ giảm tốc hành tinh NGW62 là một trong những model nổi bật thuộc dòng NGW Series của Tập đoàn Tailong – thương hiệu hàng đầu trong lĩnh vực thiết bị truyền động cơ khí. Sản phẩm sử dụng cấu trúc bánh răng hành tinh hai cấp (two-stage planetary gear), mang lại hiệu suất truyền động cao, độ bền vượt trội và khả năng vận hành ổn định trong nhiều môi trường làm việc khác nhau.

Với thiết kế compact (nhỏ gọn), tỷ số truyền đa dạng, và khả năng chịu tải lớn, NGW62 được ứng dụng rộng rãi trong các ngành công nghiệp như: máy móc khai thác mỏ, thiết bị nâng hạ, hệ thống băng tải, máy ép công nghiệp, và nhiều dây chuyền sản xuất tự động hóa.

Sản phẩm độc quyền phân phối tại Việt Nam bởi Công ty Cầu trục Đại Việt, đảm bảo hàng chính hãng Tailong – Trung Quốc, đầy đủ chứng chỉ chất lượng và bảo hành uy tín.

2. Thông số kỹ thuật & Cấu tạo của NGW 62

2.1. Thông số kỹ thuật cơ bản

• Loại sản phẩm và mã số: NGW 62
• Tỷ số truyền danh định:

14 ~ 22.4 (một khoảng tỷ số truyền)

  25 ~ 160 (một khoảng tỷ số truyền khác)
→ Nghĩa là model này có các biến thể với nhiều tỷ số truyền khác nhau.

• Kích thước tổng thể và chiều cao tâm trục:

Các thông số kích thước tổng thể của hộp giảm tốc:

L = 807.5 & 807.5  chiều dài tổng thể (mm)

B = 475 chiều rộng tổng thể (mm)

H = 524 chiều cao tổng thể (mm)

H0 = 0 & 225-0.5  chiều cao tâm trục (mm)

R = 225 bán kính gờ định vị hoặc kích thước liên quan đến đường kính lắp ghép (mm)

• Kích thước trục ra (để chọn khớp nối/đĩa nối):

Các thông số kích thước trục:

• d = 45&40 đường kính trục (mm)
• D = 100 đường kính bích hoặc cổ trục (mm)
• l1 = 70&70,l2 = 125 chiều dài các đoạn trục (mm)
• t1 = 48.5 & 43.5, b1 = 14&12, t2 = 106, b2 = 28 kích thước then, rãnh then (mm)
• Kích thước lắp đặt (để thiết kế chân đế hoặc mặt bích lắp):

L1 = 360,L2 = 290, L3 = 5khoảng cách lỗ bắt bulông theo các hướng (mm)

L0 = 67.5 khoảng cách lỗ theo phương khác (mm)

B1 = 405 khoảng cách lỗ ngang (mm)

1 = M30 đường kính lỗ bắt bulông

h = 40 chiều cao đế hoặc bích dưới (mm)

• Khối lượng của từng phiên bản:

291 kg cho biến thể 14 ~ 22.4

279 kg cho biến thể   25 ~ 160

2.2. Cấu tạo và nguyên lý hoạt động

Hộp số NGW 62 gồm:

• Bánh răng mặt trời (Sun Gear) – truyền động từ trục vào.
• Bánh răng hành tinh (Planet Gears) – phân phối mô-men tới vòng răng.
• Vòng răng (Ring Gear) – cố định hoặc quay tùy cấu hình.
• Vỏ hộp số – đúc gang hoặc thép hợp kim, chịu lực và chống rung.

2.3. Cách ký hiệu sản phẩm

Planetary reducer: NGW

Số bệ (hoặc số kiểu chân đế): 7

Hai cấp giảm tốc: 2

Ký hiệu tỷ số truyền: 10

2.4. Bản vẽ chi tiết

2.5. Tỉ số truyền của hộp giảm tốc hai cấp (two stage transmission ratio)

Cột “No. of transmission ratio”: Số thứ tự của tỉ số truyền để dễ tra cứu (từ 1 đến 14).

Cột “Nominal transmission ratio”: Tỉ số truyền danh định tương ứng cho từng số thứ tự.

Ý nghĩa kỹ thuật:

• “Two stage” nghĩa là hộp giảm tốc chỉ có 2 cấp truyền động bánh răng.
• “Transmission ratio” (tỉ số truyền) = Tốc độ quay của trục vào / Tốc độ quay của trục ra.
  Ví dụ:
  • Nếu tỉ số truyền là 2.8, trục vào quay 2.8 vòng thì trục ra quay 1 vòng.
  • Nếu tỉ số truyền là 12.5, trục vào quay 12.5 vòng thì trục ra quay 1 vòng.

2.6. Bảng khả năng chịu tải của bộ giảm tốc hai cấp

Cách đọc bảng:

1. Các cột bên trái

• No. of transmission ratio → Số thứ tự của tỉ số truyền.
• Nominal transmission ratio → Tỉ số truyền danh định (VD: 2.8, 3.15, 4.5...).
• Wheeling speed (r/min) → Tốc độ quay của trục vào (ở đây cố định là 1500 vòng/phút).

2. Các cột ở giữa và bên phải

• Pedestal No. & Type → Kích cỡ/mẫu mã của hộp giảm tốc (ví dụ: 11, 21, 31, … 121).
• P₁ (kW) (High speed axle allowed input power) → Công suất đầu vào tối đa cho phép ở trục tốc độ cao (trục vào), đơn vị kW.
• T₂ (N·m) (Low speed axle allowed output torque) → Mô-men xoắn đầu ra tối đa cho phép ở trục tốc độ thấp (trục ra), đơn vị N·m.

3. Ý nghĩa kỹ thuật

• Bảng này giúp chọn đúng loại hộp giảm tốc dựa vào:
  • Tỉ số truyền yêu cầu.
  • Công suất động cơ (P₁).
  • Mô-men xoắn đầu ra cần thiết (T₂).
• Nếu vượt quá giá trị P₁ hoặc T₂ trong bảng → nguy cơ hỏng bánh răng, ổ trục, hoặc giảm tuổi thọ thiết bị.

???? Ví dụ đọc bảng:
Giả sử cần hộp giảm tốc một cấp với:

• Tỉ số truyền 3.55
• Tốc độ vào 1500 rpm
• Mô-men xoắn đầu ra khoảng 7500 N·m

Tra bảng: với No. 3 – i = 3.55, chọn Pedestal No. 71 (P₁ = 340 kW, T₂ = 7570 N·m) là phù hợp.

2.7. Phương pháp lựa chọn bộ giảm tốc

Để chọn bộ giảm tốc hành tinh loại NGW, cần tính toán theo điều kiện sử dụng với công thức sau: NX=NSK1KW*MX=MSK1K2

Trong đó:

• NX – công suất đầu vào lựa chọn, đơn vị kW
• NS – công suất đầu vào thực tế, đơn vị kW
• MX – mô-men xoắn đầu ra lựa chọn, đơn vị N·m
• MS – mô-men xoắn đầu ra thực tế, đơn vị N·m
• K1 – hệ số sử dụng, xem Bảng 17
• K2 – hệ số liên quan đến điều kiện bôi trơn. Khi hộp giảm tốc sử dụng bôi trơn tuần hoàn thì K2 = 1; khi hộp giảm tốc sử dụng bôi trơn kiểu ngâm dầu thì giá trị khuyến nghị của K2 xem ở Bảng 18

Dựa trên giá trị NX hoặc MX đã tính toán cùng các điều kiện đã biết khác, lựa chọn theo Bảng 11~16.
Hộp giảm tốc được chọn phải thỏa mãn điều kiện NX ≤ N1 hoặc MX ≤ MH.

3. Ưu điểm nổi bật của Bộ giảm tốc hành tinh NGW62 – Hai cấp truyền động

3.1. Hiệu suất truyền động vượt trội

• Sử dụng cơ cấu bánh răng hành tinh hai cấp giúp tối ưu hóa mô-men xoắn, tăng hiệu quả truyền động và giảm tổn thất năng lượng.
• Hiệu suất truyền đạt có thể đạt tới 95%, phù hợp cho các hệ thống đòi hỏi tiết kiệm năng lượng.

3.2. Kết cấu nhỏ gọn – Tiết kiệm không gian

• Thiết kế compact design với khả năng tích hợp dễ dàng vào nhiều hệ thống máy móc.
• Trọng lượng nhẹ hơn so với các loại hộp số cùng công suất, thuận tiện cho việc lắp đặt và bảo dưỡng.

3.3. Khả năng chịu tải và độ bền cao

• Chất liệu bánh răng chế tạo từ thép hợp kim chất lượng cao, được xử lý nhiệt và mài chính xác, giúp tăng tuổi thọ.
• Chịu được tải trọng va đập lớn và làm việc liên tục trong thời gian dài.

3.4. Ứng dụng đa dạng trong công nghiệp

• Sử dụng trong máy nâng, thiết bị khai thác mỏ, máy cán thép, hệ thống băng tải, robot công nghiệp, và nhiều thiết bị tự động hóa khác.
• Khả năng hoạt động tốt trong điều kiện môi trường khắc nghiệt.

4. Lý do chọn Bộ giảm tốc NGW tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc NGW do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
