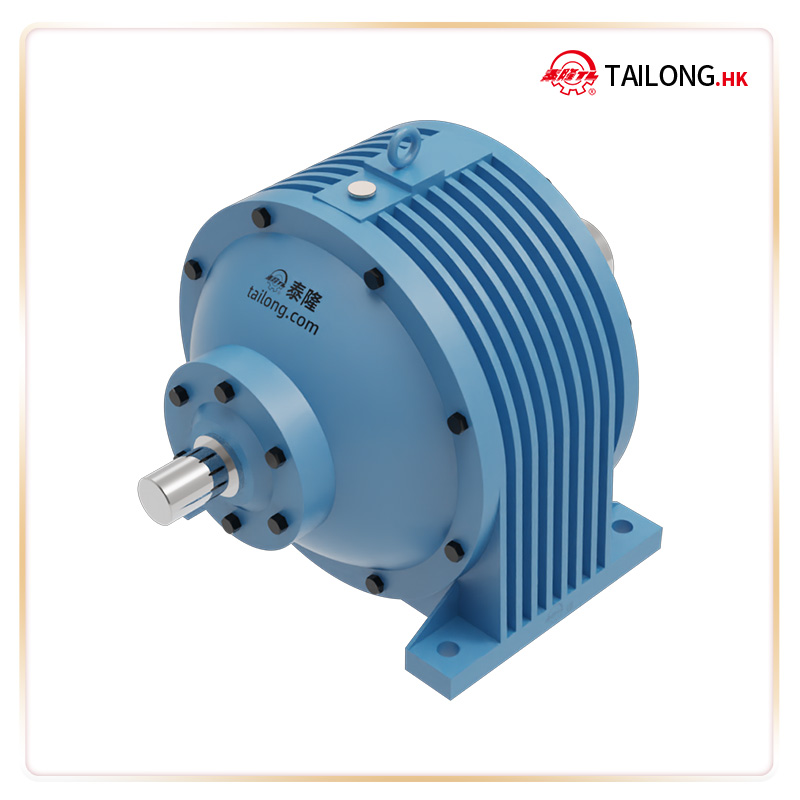

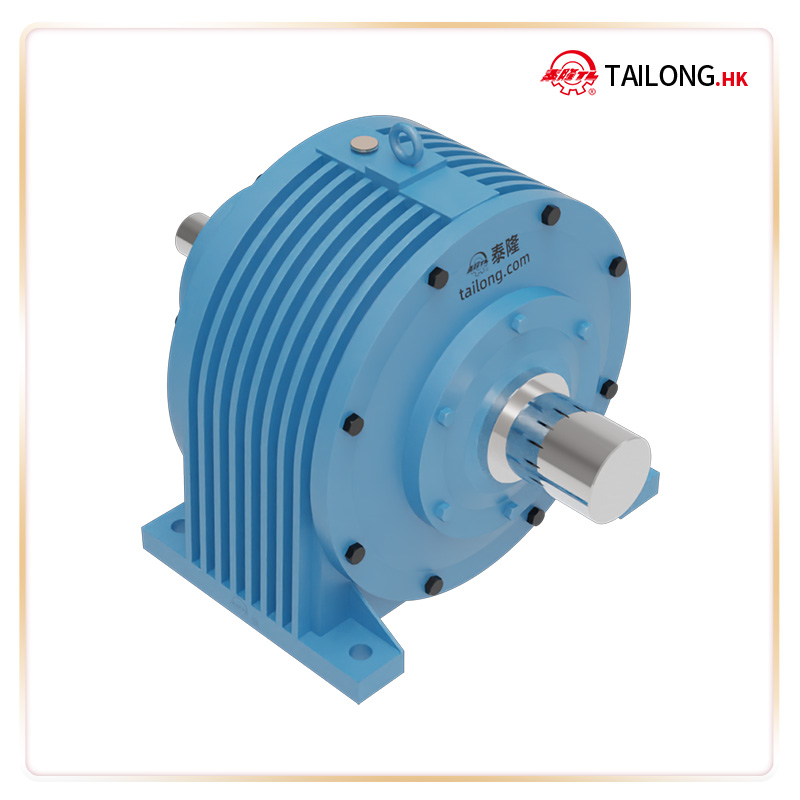

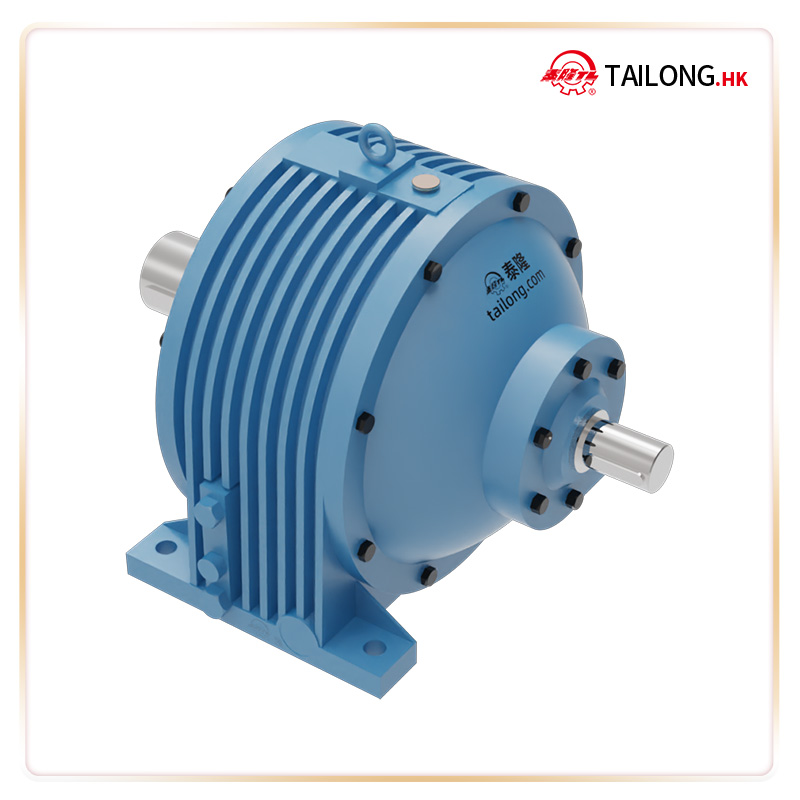

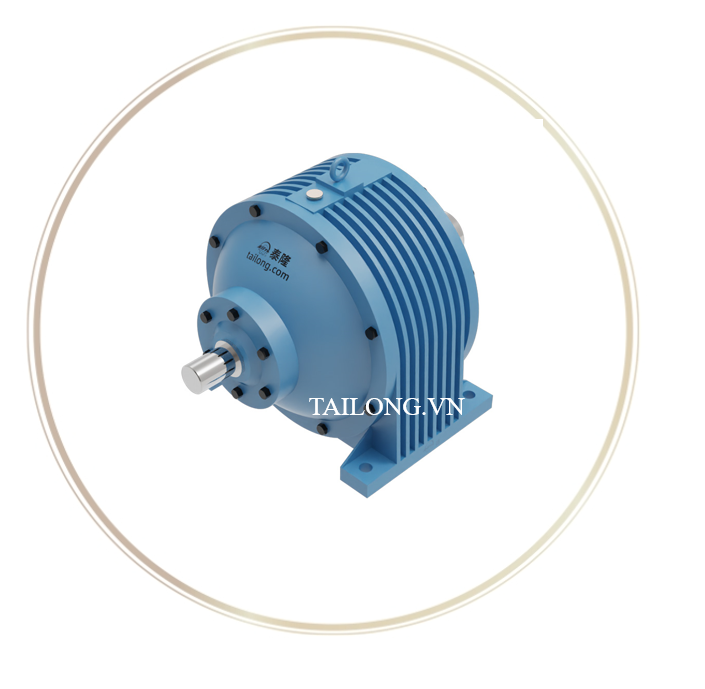

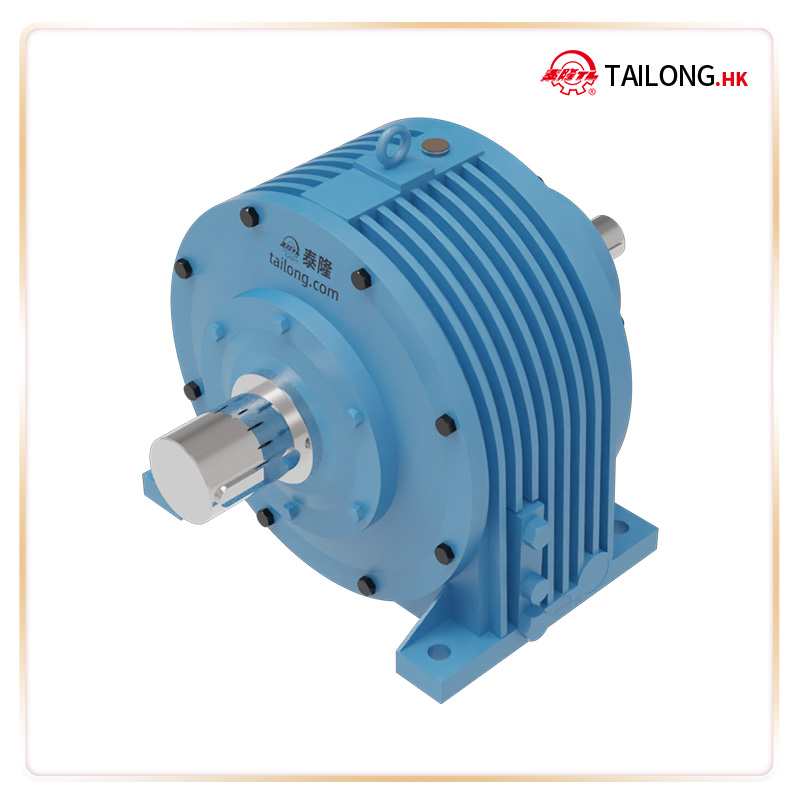

Hộp số bánh răng hành tinh NGW 31

1.Giới thiệu sản phẩm Hộp số bánh răng hành tinh NGW31

1.1.Giới thiệu sản phẩm

Hộp số bánh răng hành tinh NGW31 là một trong những mã sản phẩm tiêu biểu thuộc dòng Bộ giảm tốc hành tinh NGW (Planetary Gear Reducer NGW Series) gồm 1 cấp truyền động do Tập đoàn Tailong Trung Quốc sản xuất và được Công ty Cầu trục Đại Việt phân phối độc quyền tại Việt Nam.

Sản phẩm được thiết kế theo cấu trúc bánh răng hành tinh (Planetary Gear System) với độ chính xác cao, hiệu suất truyền động vượt trội và khả năng chịu tải lớn, đáp ứng các yêu cầu khắt khe của nhiều ngành công nghiệp như: cẩu trục, băng tải, máy khai thác mỏ, máy móc luyện kim, thiết bị nâng hạ, máy đóng gói,...

Với mã NGW31, hộp số được tối ưu hóa cả về kích thước – trọng lượng – công suất truyền động, giúp tiết kiệm không gian lắp đặt, giảm tiếng ồn vận hành và kéo dài tuổi thọ sử dụng. Đây là giải pháp truyền động lý tưởng cho các hệ thống yêu cầu moment xoắn lớn (High Torque) và tốc độ quay ổn định trong thời gian dài.

1.2. Đặc điểm nổi bật của NGW31:

• Hiệu suất truyền động lên tới 95%, giúp tiết kiệm năng lượng.
• Kích thước nhỏ gọn nhưng khả năng chịu tải cao.
• Vật liệu cao cấp, xử lý nhiệt bề mặt bánh răng để tăng độ cứng và chống mài mòn.
• Lắp đặt linh hoạt: có thể kết hợp với nhiều loại động cơ điện (Electric Motor) khác nhau.
• Bảo dưỡng đơn giản với kết cấu dễ tháo lắp.

2. Thông số kỹ thuật & Cấu tạo của NGW 31

2.1. Thông số kỹ thuật cơ bản

• Loại sản phẩm và mã số: NGW 31
• Tỷ số truyền danh định:

 2.8 ~ 4.5 (một khoảng tỷ số truyền)

  5 ~ 12.5 (một khoảng tỷ số truyền khác)
→ Nghĩa là model này có các biến thể với nhiều tỷ số truyền khác nhau.

• Kích thước tổng thể và chiều cao tâm trục:

Các thông số kích thước tổng thể của hộp giảm tốc:

L = 632 & 569 chiều dài tổng thể (mm)

B = 350 chiều rộng tổng thể (mm)

H = 365 chiều cao tổng thể (mm)

H0 = 0 & 160-0.5  chiều cao tâm trục (mm)

R = 160 bán kính gờ định vị hoặc kích thước liên quan đến đường kính lắp ghép (mm)

• Kích thước trục ra (để chọn khớp nối/đĩa nối):

Các thông số kích thước trục:

• d = 45&40 đường kính trục (mm)
• D = 70 đường kính bích hoặc cổ trục (mm)
• l1 = 70&70,l2 = 105 chiều dài các đoạn trục (mm)
• t1 = 49 & 43, b1 = 14&12, t2 = 74.5, b2 = 20 kích thước then, rãnh then (mm)
• Kích thước lắp đặt (để thiết kế chân đế hoặc mặt bích lắp):

L1 = 260,L2 = 200, L3 = 30 khoảng cách lỗ bắt bulông theo các hướng (mm)

L0 = 125 & 62  khoảng cách lỗ theo phương khác (mm)

B1 = 270 khoảng cách lỗ ngang (mm)

1 = M20 đường kính lỗ bắt bulông

h = 25 chiều cao đế hoặc bích dưới (mm)

• Khối lượng của từng phiên bản:

100 kg cho biến thể 2.8~4.5

98 kg cho biến thể 5~12.5

2.2. Cấu tạo và nguyên lý hoạt động

Hộp số NGW 31 gồm:

• Bánh răng mặt trời (Sun Gear) – truyền động từ trục vào.
• Bánh răng hành tinh (Planet Gears) – phân phối mô-men tới vòng răng.
• Vòng răng (Ring Gear) – cố định hoặc quay tùy cấu hình.
• Vỏ hộp số – đúc gang hoặc thép hợp kim, chịu lực và chống rung.

2.3. Cách ký hiệu sản phẩm

Planetary reducer: NGW

Số bệ (hoặc số kiểu chân đế): 7

Hai cấp giảm tốc: 2

Ký hiệu tỷ số truyền: 10

2.4. Bản vẽ chi tiết

2.5. Tỉ số truyền của hộp giảm tốc một cấp (single stage transmission ratio)

Cột “No. of transmission ratio”: Số thứ tự của tỉ số truyền để dễ tra cứu (từ 1 đến 14).

Cột “Nominal transmission ratio”: Tỉ số truyền danh định tương ứng cho từng số thứ tự.

Ý nghĩa kỹ thuật:

• “Single stage” nghĩa là hộp giảm tốc chỉ có 1 cấp truyền động bánh răng.
• “Transmission ratio” (tỉ số truyền) = Tốc độ quay của trục vào / Tốc độ quay của trục ra.
  Ví dụ:
  • Nếu tỉ số truyền là 2.8, trục vào quay 2.8 vòng thì trục ra quay 1 vòng.
  • Nếu tỉ số truyền là 12.5, trục vào quay 12.5 vòng thì trục ra quay 1 vòng.

2.6. Bảng khả năng chịu tải của bộ giảm tốc một cấp

Cách đọc bảng:

1. Các cột bên trái

• No. of transmission ratio → Số thứ tự của tỉ số truyền.
• Nominal transmission ratio → Tỉ số truyền danh định (VD: 2.8, 3.15, 4.5...).
• Wheeling speed (r/min) → Tốc độ quay của trục vào (ở đây cố định là 1500 vòng/phút).

2. Các cột ở giữa và bên phải

• Pedestal No. & Type → Kích cỡ/mẫu mã của hộp giảm tốc (ví dụ: 11, 21, 31, … 121).
• P₁ (kW) (High speed axle allowed input power) → Công suất đầu vào tối đa cho phép ở trục tốc độ cao (trục vào), đơn vị kW.
• T₂ (N·m) (Low speed axle allowed output torque) → Mô-men xoắn đầu ra tối đa cho phép ở trục tốc độ thấp (trục ra), đơn vị N·m.

3. Ý nghĩa kỹ thuật

• Bảng này giúp chọn đúng loại hộp giảm tốc dựa vào:
  • Tỉ số truyền yêu cầu.
  • Công suất động cơ (P₁).
  • Mô-men xoắn đầu ra cần thiết (T₂).
• Nếu vượt quá giá trị P₁ hoặc T₂ trong bảng → nguy cơ hỏng bánh răng, ổ trục, hoặc giảm tuổi thọ thiết bị.

???? Ví dụ đọc bảng:
Giả sử cần hộp giảm tốc một cấp với:

• Tỉ số truyền 3.55
• Tốc độ vào 1500 rpm
• Mô-men xoắn đầu ra khoảng 7500 N·m

Tra bảng: với No. 3 – i = 3.55, chọn Pedestal No. 71 (P₁ = 340 kW, T₂ = 7570 N·m) là phù hợp.

2.7. Phương pháp lựa chọn bộ giảm tốc

Để chọn bộ giảm tốc hành tinh loại NGW, cần tính toán theo điều kiện sử dụng với công thức sau: NX=NSK1KW*MX=MSK1K2

Trong đó:

• NX – công suất đầu vào lựa chọn, đơn vị kW
• NS – công suất đầu vào thực tế, đơn vị kW
• MX – mô-men xoắn đầu ra lựa chọn, đơn vị N·m
• MS – mô-men xoắn đầu ra thực tế, đơn vị N·m
• K1 – hệ số sử dụng, xem Bảng 17
• K2 – hệ số liên quan đến điều kiện bôi trơn. Khi hộp giảm tốc sử dụng bôi trơn tuần hoàn thì K2 = 1; khi hộp giảm tốc sử dụng bôi trơn kiểu ngâm dầu thì giá trị khuyến nghị của K2 xem ở Bảng 18

Dựa trên giá trị NX hoặc MX đã tính toán cùng các điều kiện đã biết khác, lựa chọn theo Bảng 11~16.
Hộp giảm tốc được chọn phải thỏa mãn điều kiện NX ≤ N1 hoặc MX ≤ MH.

3. Lý do chọn mua Hộp số bánh răng hành tinh NGW31 tại Cầu trục Đại Việt

Khi lựa chọn Hộp số bánh răng hành tinh NGW31, khách hàng không chỉ sở hữu một sản phẩm chất lượng cao từ Tập đoàn Tailong, mà còn nhận được những cam kết dịch vụ tốt nhất từ Công ty Cầu trục Đại Việt – nhà phân phối độc quyền tại Việt Nam.

3.1. Sản phẩm chính hãng, nguồn gốc rõ ràng

• Nhập khẩu trực tiếp từ Tailong Group – China, có đầy đủ CO, CQ chứng nhận xuất xứ và chất lượng.
• Được kiểm định nghiêm ngặt trước khi bàn giao, đảm bảo đúng thông số kỹ thuật.

3.2. Giá cạnh tranh, ưu đãi tốt

• Cam kết giá bán tốt nhất thị trường cho sản phẩm NGW31.
• Chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn.

3.3. Hỗ trợ kỹ thuật và lắp đặt

• Đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp tối ưu cho từng nhu cầu sử dụng.
• Hỗ trợ lắp đặt và vận hành thử tại công trình.

3.4. Dịch vụ bảo hành – bảo trì chuyên nghiệp

• Bảo hành chính hãng 12 tháng.
• Cung cấp linh kiện thay thế chính hãng và dịch vụ bảo trì định kỳ.

4. Lý do chọn Bộ giảm tốc NGW tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc NGW do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
