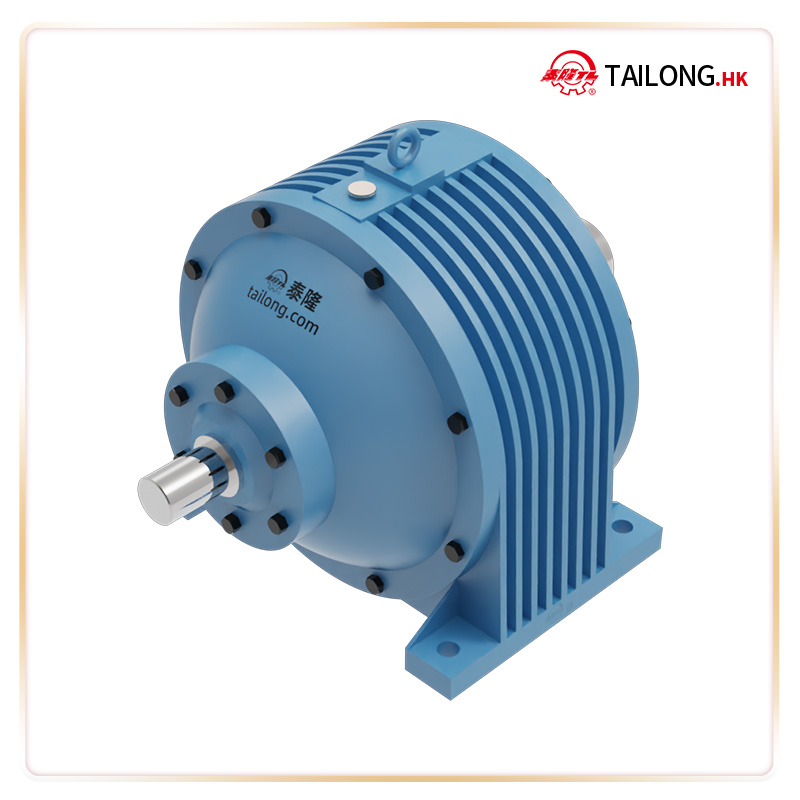

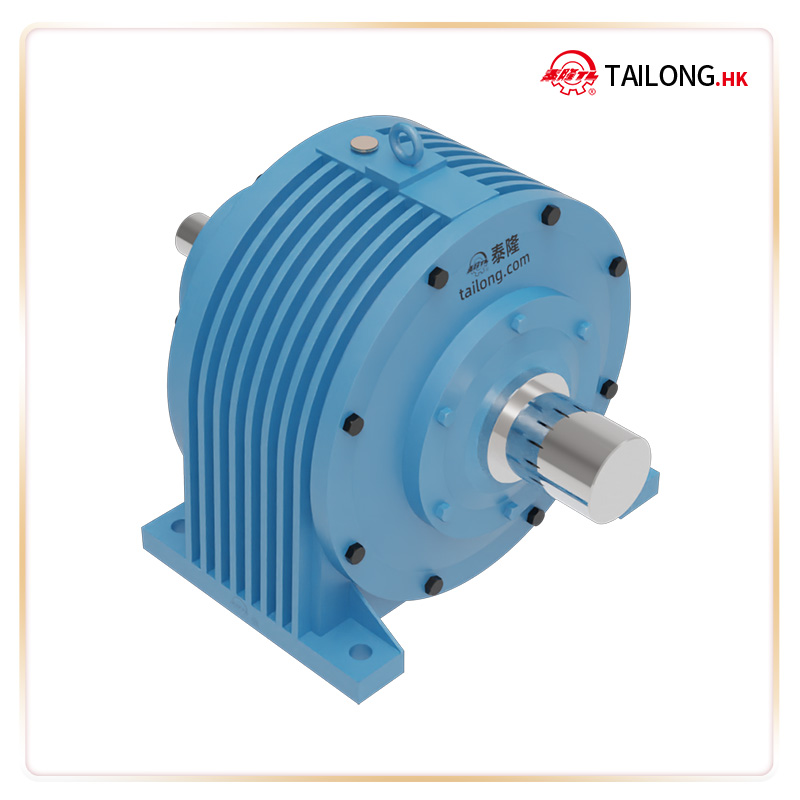

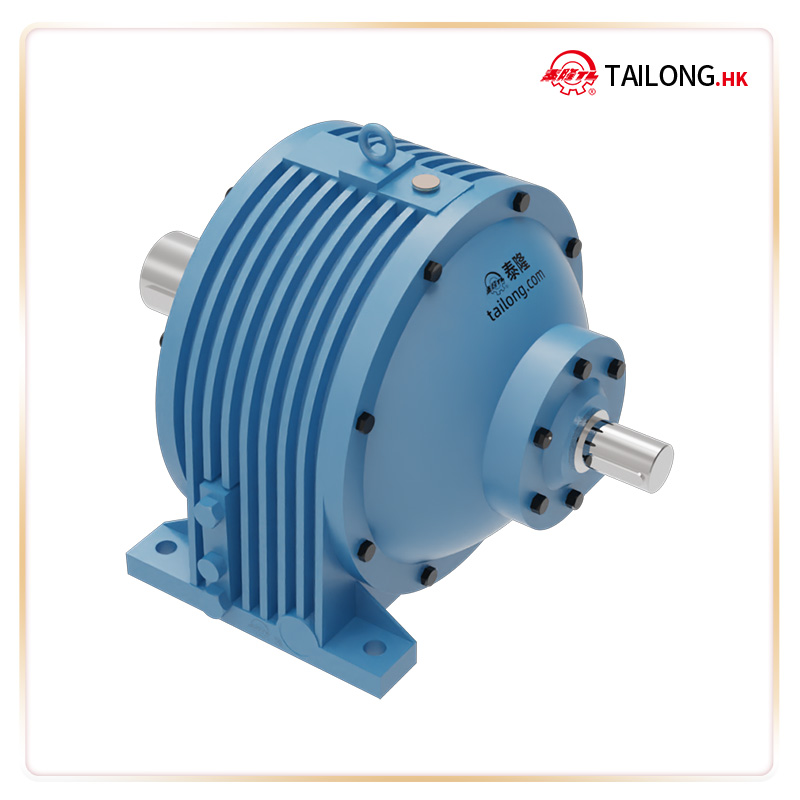

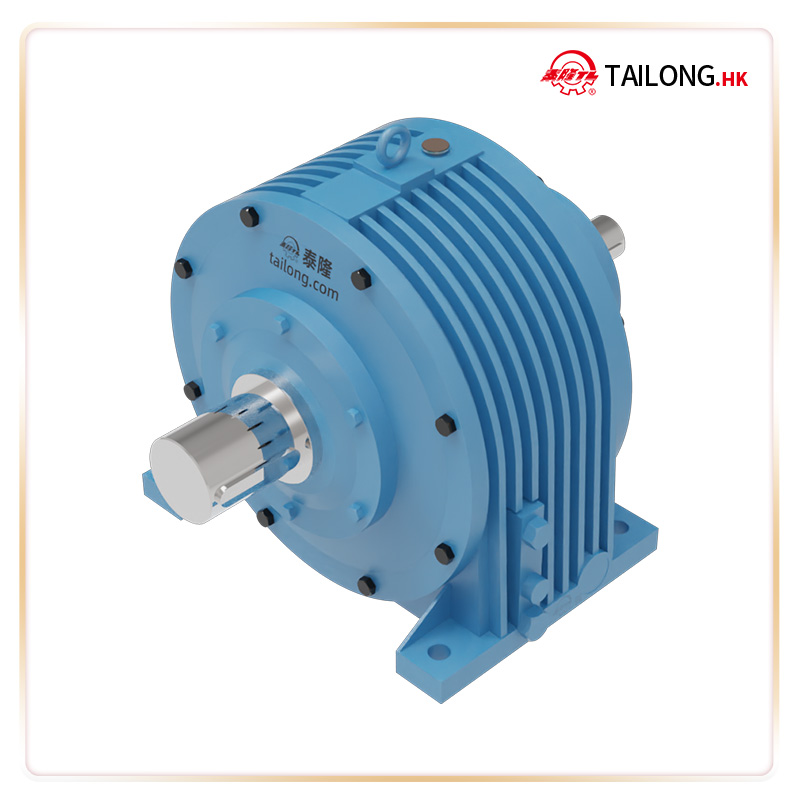

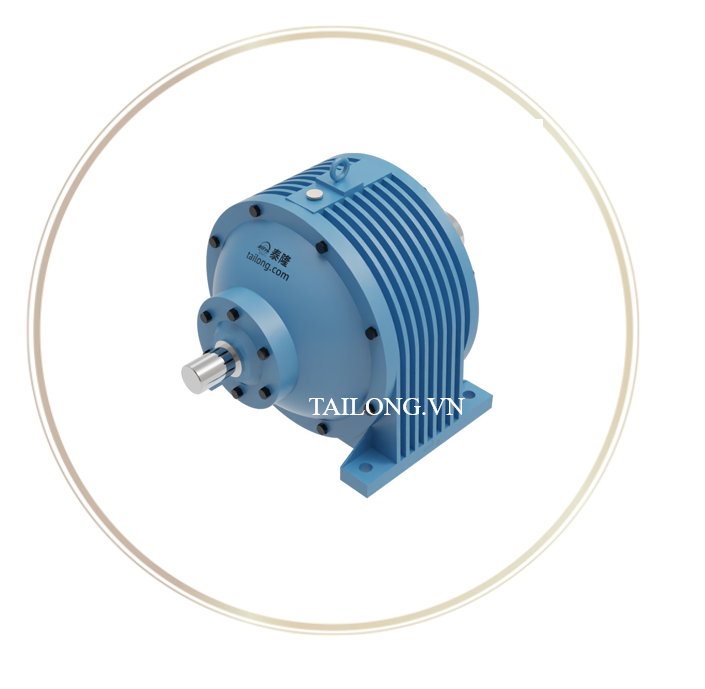

Hộp số bánh răng hành tinh NGW 21

1.Giới thiệu sản phẩm Hộp số bánh răng hành tinh NGW21

1.1.Giới thiệu sản phẩm

Hộp số bánh răng hành tinh NGW21 (NGW21 Planetary Gear Reducer) là một trong những model tiêu biểu thuộc dòng Bộ giảm tốc hành tinh NGW Gồm một cấp truyền động của Tập đoàn Tailong – Trung Quốc, được Công ty Cầu trục Đại Việt phân phối độc quyền tại Việt Nam.

Với thiết kế cấu trúc bánh răng hành tinh (Planetary Gear System) tiên tiến, NGW21 mang lại tỉ số truyền lớn, hiệu suất truyền động cao, tải trọng chịu lực lớn, đồng thời duy trì kích thước gọn nhẹ so với các dòng giảm tốc truyền thống.

Sản phẩm được ứng dụng rộng rãi trong máy móc công nghiệp, thiết bị nâng hạ, băng tải, máy cán thép, hệ thống truyền động cơ khí chính xác và nhiều lĩnh vực khác đòi hỏi độ bền và độ ổn định cao.

1.2.Điểm nổi bật của NGW21:

• Hiệu suất truyền động cao: Lên tới 95% nhờ thiết kế ăn khớp nhiều răng đồng thời.
• Kết cấu nhỏ gọn – Trọng lượng nhẹ: Tiết kiệm không gian lắp đặt, phù hợp với nhiều môi trường làm việc.
• Khả năng chịu tải vượt trội: Trục và bánh răng được chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt và mài chính xác.
• Tỉ số truyền đa dạng: Đáp ứng nhu cầu tốc độ và mô-men xoắn khác nhau.
• Tuổi thọ dài – Vận hành êm ái: Giảm rung động, tiếng ồn thấp, bảo trì đơn giản.

2. Thông số kỹ thuật & Cấu tạo của NGW 21

2.1. Thông số kỹ thuật cơ bản

• Loại sản phẩm và mã số: NGW 21
• Tỷ số truyền danh định:

 2.8 ~ 4.5 (một khoảng tỷ số truyền)

  5 ~ 12.5 (một khoảng tỷ số truyền khác)
→ Nghĩa là model này có các biến thể với nhiều tỷ số truyền khác nhau.

• Kích thước tổng thể và chiều cao tâm trục:

Các thông số kích thước tổng thể của hộp giảm tốc:

L = 604 & 535 chiều dài tổng thể (mm)

B = 305 chiều rộng tổng thể (mm)

H = 325 chiều cao tổng thể (mm)

H0 = 0 & 140-0.5  chiều cao tâm trục (mm)

R = 140 bán kính gờ định vị hoặc kích thước liên quan đến đường kính lắp ghép (mm)

• Kích thước trục ra (để chọn khớp nối/đĩa nối):

Các thông số kích thước trục:

• d = 40&35 đường kính trục (mm)
• D = 60 đường kính bích hoặc cổ trục (mm)
• l1 = 70&55,l2 = 105 chiều dài các đoạn trục (mm)
• t1 = 43 & 38, b1 = 12&10, t2 = 64, b2 = 18 kích thước then, rãnh then (mm)
• Kích thước lắp đặt (để thiết kế chân đế hoặc mặt bích lắp):

L1 = 245,L2 = 185, L3 = 30 khoảng cách lỗ bắt bulông theo các hướng (mm)

L0 = 115.5 & 60.5  khoảng cách lỗ theo phương khác (mm)

B1 = 235 khoảng cách lỗ ngang (mm)

1 = M20 đường kính lỗ bắt bulông

h = 25 chiều cao đế hoặc bích dưới (mm)

• Khối lượng của từng phiên bản:

80 kg cho biến thể 2.8~4.5

73 kg cho biến thể 5~12.5

2.2. Cấu tạo và nguyên lý hoạt động

Hộp số NGW 21 gồm:

• Bánh răng mặt trời (Sun Gear) – truyền động từ trục vào.
• Bánh răng hành tinh (Planet Gears) – phân phối mô-men tới vòng răng.
• Vòng răng (Ring Gear) – cố định hoặc quay tùy cấu hình.
• Vỏ hộp số – đúc gang hoặc thép hợp kim, chịu lực và chống rung.

2.3. Cách ký hiệu sản phẩm

Planetary reducer: NGW

Số bệ (hoặc số kiểu chân đế): 7

Hai cấp giảm tốc: 2

Ký hiệu tỷ số truyền: 10

2.4. Bản vẽ chi tiết

2.5. Tỉ số truyền của hộp giảm tốc một cấp (single stage transmission ratio)

Cột “No. of transmission ratio”: Số thứ tự của tỉ số truyền để dễ tra cứu (từ 1 đến 14).

Cột “Nominal transmission ratio”: Tỉ số truyền danh định tương ứng cho từng số thứ tự.

Ý nghĩa kỹ thuật:

• “Single stage” nghĩa là hộp giảm tốc chỉ có 1 cấp truyền động bánh răng.
• “Transmission ratio” (tỉ số truyền) = Tốc độ quay của trục vào / Tốc độ quay của trục ra.
  Ví dụ:
  • Nếu tỉ số truyền là 2.8, trục vào quay 2.8 vòng thì trục ra quay 1 vòng.
  • Nếu tỉ số truyền là 12.5, trục vào quay 12.5 vòng thì trục ra quay 1 vòng.

2.6. Bảng khả năng chịu tải của bộ giảm tốc một cấp

Cách đọc bảng:

1. Các cột bên trái

• No. of transmission ratio → Số thứ tự của tỉ số truyền.
• Nominal transmission ratio → Tỉ số truyền danh định (VD: 2.8, 3.15, 4.5...).
• Wheeling speed (r/min) → Tốc độ quay của trục vào (ở đây cố định là 1500 vòng/phút).

2. Các cột ở giữa và bên phải

• Pedestal No. & Type → Kích cỡ/mẫu mã của hộp giảm tốc (ví dụ: 11, 21, 31, … 121).
• P₁ (kW) (High speed axle allowed input power) → Công suất đầu vào tối đa cho phép ở trục tốc độ cao (trục vào), đơn vị kW.
• T₂ (N·m) (Low speed axle allowed output torque) → Mô-men xoắn đầu ra tối đa cho phép ở trục tốc độ thấp (trục ra), đơn vị N·m.

3. Ý nghĩa kỹ thuật

• Bảng này giúp chọn đúng loại hộp giảm tốc dựa vào:
  • Tỉ số truyền yêu cầu.
  • Công suất động cơ (P₁).
  • Mô-men xoắn đầu ra cần thiết (T₂).
• Nếu vượt quá giá trị P₁ hoặc T₂ trong bảng → nguy cơ hỏng bánh răng, ổ trục, hoặc giảm tuổi thọ thiết bị.

???? Ví dụ đọc bảng:
Giả sử cần hộp giảm tốc một cấp với:

• Tỉ số truyền 3.55
• Tốc độ vào 1500 rpm
• Mô-men xoắn đầu ra khoảng 7500 N·m

Tra bảng: với No. 3 – i = 3.55, chọn Pedestal No. 71 (P₁ = 340 kW, T₂ = 7570 N·m) là phù hợp.

2.7. Phương pháp lựa chọn bộ giảm tốc

Để chọn bộ giảm tốc hành tinh loại NGW, cần tính toán theo điều kiện sử dụng với công thức sau: NX=NSK1KW*MX=MSK1K2

Trong đó:

• NX – công suất đầu vào lựa chọn, đơn vị kW
• NS – công suất đầu vào thực tế, đơn vị kW
• MX – mô-men xoắn đầu ra lựa chọn, đơn vị N·m
• MS – mô-men xoắn đầu ra thực tế, đơn vị N·m
• K1 – hệ số sử dụng, xem Bảng 17
• K2 – hệ số liên quan đến điều kiện bôi trơn. Khi hộp giảm tốc sử dụng bôi trơn tuần hoàn thì K2 = 1; khi hộp giảm tốc sử dụng bôi trơn kiểu ngâm dầu thì giá trị khuyến nghị của K2 xem ở Bảng 18

Dựa trên giá trị NX hoặc MX đã tính toán cùng các điều kiện đã biết khác, lựa chọn theo Bảng 11~16.
Hộp giảm tốc được chọn phải thỏa mãn điều kiện NX ≤ N1 hoặc MX ≤ MH.

3. Lý do nên chọn Hộp số bánh răng hành tinh NGW21 tại Cầu trục Đại Việt

Công ty Cầu trục Đại Việt tự hào là đơn vị phân phối độc quyền các sản phẩm Bộ giảm tốc hành tinh NGW của Tailong Group – Trung Quốc tại thị trường Việt Nam. Lựa chọn mua Hộp số bánh răng hành tinh NGW21 tại chúng tôi, khách hàng nhận được:

3.1. Sản phẩm chính hãng – chất lượng đảm bảo

• 100% sản phẩm được nhập khẩu trực tiếp từ Tailong Group.
• Có CO, CQ đầy đủ, minh bạch nguồn gốc xuất xứ.
• Đáp ứng tiêu chuẩn ISO và tiêu chuẩn quốc tế trong ngành cơ khí.

3.2. Giá thành cạnh tranh – Dịch vụ chuyên nghiệp

• Giá ưu đãi nhờ nhập khẩu trực tiếp không qua trung gian.
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ khách hàng lựa chọn model phù hợp nhu cầu.
• Giao hàng nhanh chóng, hỗ trợ vận chuyển toàn quốc.

3.3. Bảo hành – Hậu mãi uy tín

• Bảo hành chính hãng 12 tháng.
• Có sẵn linh kiện thay thế và đội ngũ kỹ thuật bảo trì tận nơi.

4. Lý do chọn Bộ giảm tốc NGW tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc NGW do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
