1. Giới thiệu về Hộp giảm tốc bề mặt răng cứng TY224
1.1 Tổng quan sản phẩm

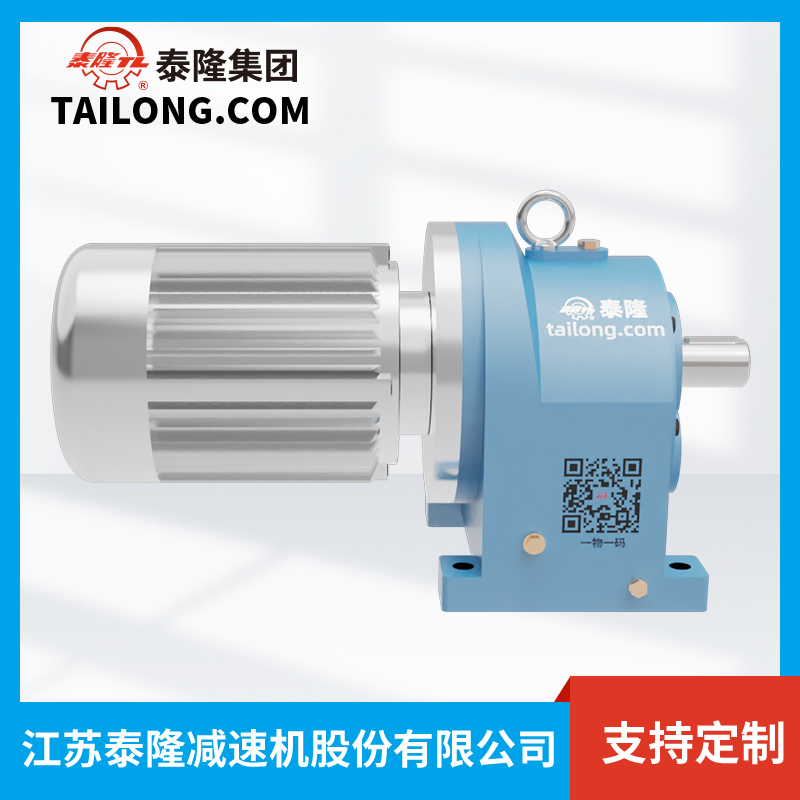

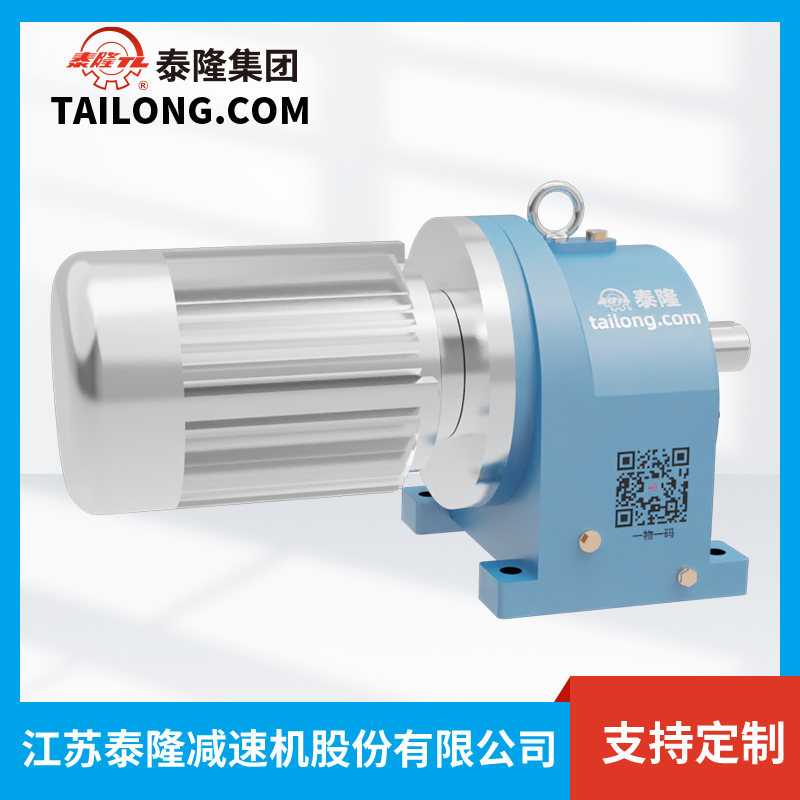

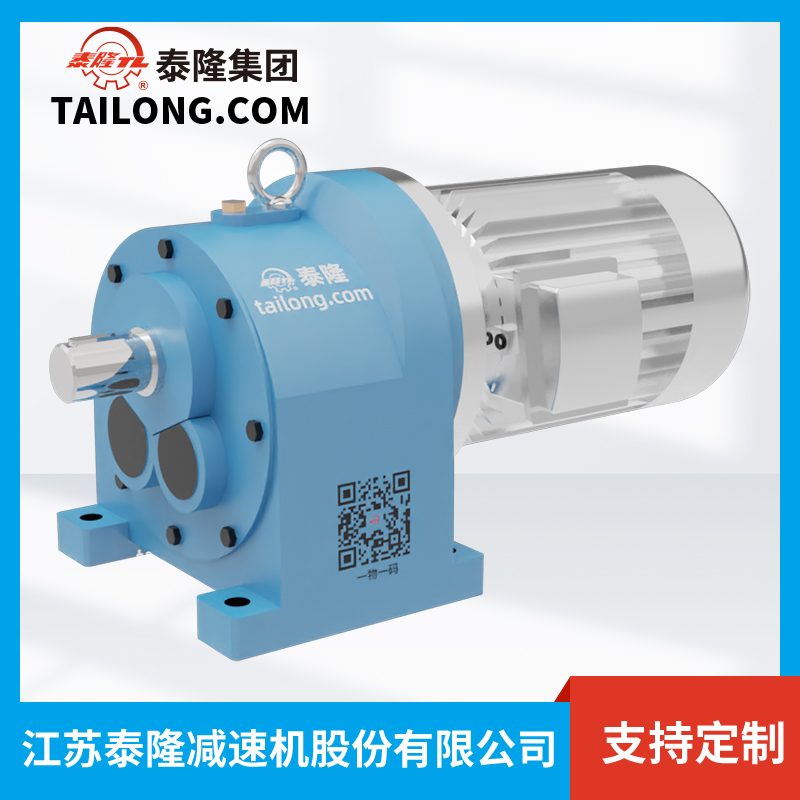

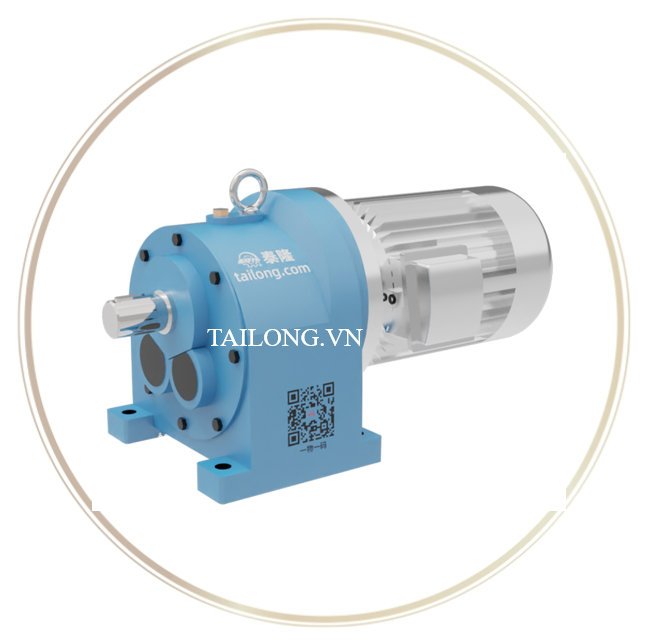

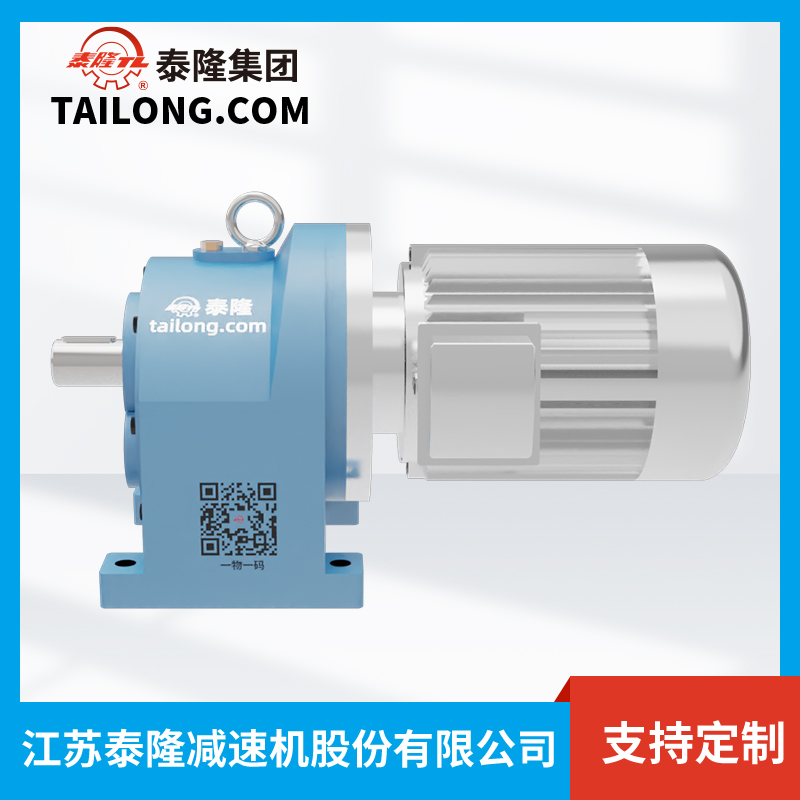

Hộp giảm tốc bánh răng đồng trục bề mặt cứng TY224 là một trong những model quan trọng của dòng TY series do Tập đoàn Tailong chế tạo và hiện được Cầu trục Đại Việt phân phối độc quyền tại Việt Nam. Với thiết kế đồng trục – song song trục và công nghệ bánh răng bề mặt cứng (hardened gear surface), sản phẩm mang lại khả năng chịu tải cao, hiệu suất truyền động vượt trội và tuổi thọ dài hạn.
TY224 được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu mô-men xoắn lớn, vận hành liên tục, tiết kiệm năng lượng và đặc biệt là trong môi trường làm việc khắc nghiệt như khai khoáng, xi măng hay luyện kim.
1.2 Đặc trưng thiết kế
- Bánh răng bề mặt cứng chế tạo từ thép hợp kim chất lượng cao, qua quá trình tôi luyện và mài chính xác, độ cứng đạt 58–62 HRC.
- Hiệu suất truyền động cao (95–98%), giảm thất thoát năng lượng.
- Thiết kế đồng trục gọn gàng, phù hợp không gian lắp đặt hạn chế.
- Vỏ hộp gang đúc nguyên khối, cứng vững, giảm rung ồn khi vận hành.
- Dải tỉ số truyền linh hoạt, hỗ trợ nhiều nhu cầu tốc độ khác nhau.
- Khả năng kết hợp đa dạng với động cơ điện, servo hoặc thủy lực.
1.3 Ưu điểm nổi bật của TY224
- Công suất lớn trong kích thước nhỏ, tiết kiệm diện tích lắp đặt.
- Độ tin cậy cao, vận hành ổn định ngay cả trong điều kiện tải nặng liên tục.
- Chi phí bảo trì thấp, nhờ hệ thống bôi trơn tối ưu và độ bền bánh răng cao.
- Linh hoạt trong ứng dụng, phù hợp nhiều ngành công nghiệp trọng điểm.
2. Thông tin chi tiết của HGT TY224
2.1 cách ký hiệu tên sản phẩm
|
Thành phần mã |
Ý nghĩa kỹ thuật |
Diễn giải cụ thể |
|---|---|---|
|
TY224 |
Loại hộp giảm tốc |
Hộp giảm tốc bánh răng đồng trục mặt răng cứng (same-axle carbide-faced gear decelerator) |
|
224 |
Khoảng cách tâm danh nghĩa (a) |
a = 224 mm (nominal center space = 224 mm) |
|
31.5 |
Tỷ số truyền danh nghĩa (i) |
i = 31.5 (nominal transmission ratio) |
|
7.5 |
Công suất đầu vào danh nghĩa (P₁) |
P₁ = 7.5 kW (nominal input power) |
2.2. Bản vẽ kỹ thuật
2.3. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
Specification |
Quy cách / Loại sản phẩm |
224 |
|
d₂ |
Đường kính trục ra (mm) |
100 |
|
L₂ |
Chiều dài trục ra (mm) |
165 |
|
b₂ |
Chiều rộng then hoa trục ra (mm) |
28 |
|
t₂ |
Chiều cao then hoa trục ra (mm) |
106 |
|
H |
Chiều cao tổng thể của sản phẩm (mm) |
425 |
|
L₁ |
Chiều dài tổng thể của sản phẩm (mm) |
440 |
|
H₁ |
Chiều cao đến tâm trục (mm) |
770 |
|
B₂ |
Khoảng cách giữa 2 lỗ bắt chân (mm) |
185 |
|
B |
Chiều rộng tổng thể (mm) |
460 |
|
B₁ |
Khoảng cách giữa 2 lỗ bắt chân ngang (mm) |
560 |
|
A |
Khoảng cách giữa 2 tâm lỗ chân dọc (mm) |
515 |
|
A₁ |
Chiều dài thân máy (mm) |
655 |
|
A₂ |
Khoảng cách giữa 2 lỗ chân dọc nhỏ (mm) |
140 |
|
H₂ |
Độ cao từ chân đế đến đáy trục (mm) |
80 |
|
D |
Đường kính lỗ bắt bu lông đế (mm) |
48 |
|
Weight |
Trọng lượng của hộp giảm tốc (kg) |
428 |
|
Volume of lubricating oil |
Thể tích dầu bôi trơn cần dùng (L) |
12 |
2.4. Số hiệu bệ động cơ
2.5. Tỷ số truyền danh nghĩa và công suất đầu vào danh nghĩa của hộp giảm tốc P₁ (N₁ = 12240 vòng/phút)
3. Ứng dụng và ưu điểm nổi bật của TY224
3.1 Ứng dụng công nghiệp
Hộp giảm tốc TY224 được thiết kế để đáp ứng yêu cầu khắt khe của các ngành công nghiệp hiện đại:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền, máy sàng.
- Ngành luyện kim & thép: sử dụng trong máy cán, lò quay, hệ thống nâng hạ.
- Ngành năng lượng: ứng dụng cho bơm công suất lớn, tua-bin, thiết bị phát điện.
- Ngành chế biến gỗ, giấy, nhựa: truyền động cho máy ép, máy cán, máy trộn.
- Ngành cầu trục & thiết bị nâng hạ: tích hợp trong cơ cấu nâng, di chuyển và truyền động cầu trục.
3.2 Lợi ích khi sử dụng TY224
- Tối ưu hiệu suất – tiết kiệm điện năng, nhờ tỷ lệ hao tổn thấp.
- Vận hành êm ái – độ ồn thấp, cải thiện môi trường làm việc.
- Tuổi thọ dài – giảm chi phí vận hành, nâng cao hiệu quả đầu tư.
- Khả năng chịu tải cao – mô-men xoắn lớn, phù hợp sản xuất công nghiệp nặng.
- Độ an toàn và tin cậy cao, giảm thiểu rủi ro dừng máy trong dây chuyền sản xuất.
4. Lý do chọn Hộp giảm tốc kiểu lắp trục TY224 tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Hộp giảm tốc bánh răng đồng trục bề mặt cứng dòng TY224do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công TY224 CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 09177160986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
