1. Giới thiệu về Hộp giảm tốc bề mặt răng cứng TY180
1.1 Tổng quan sản phẩm

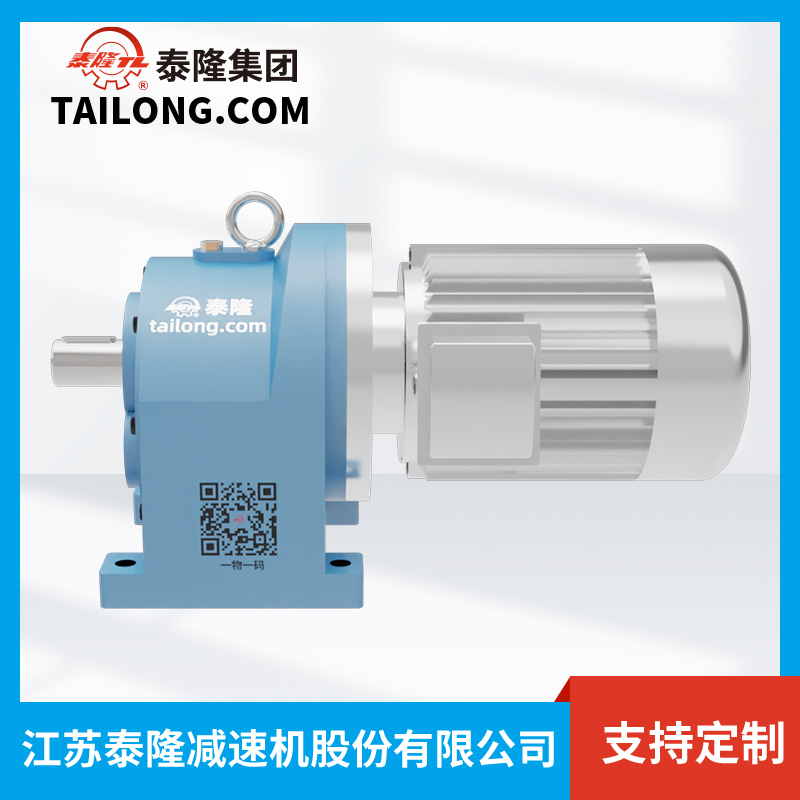

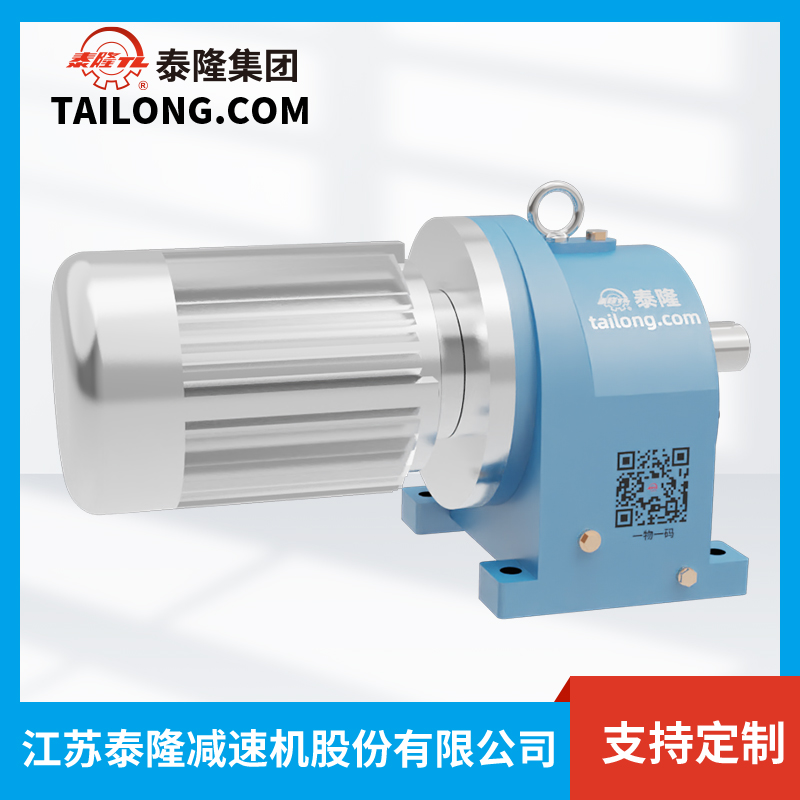

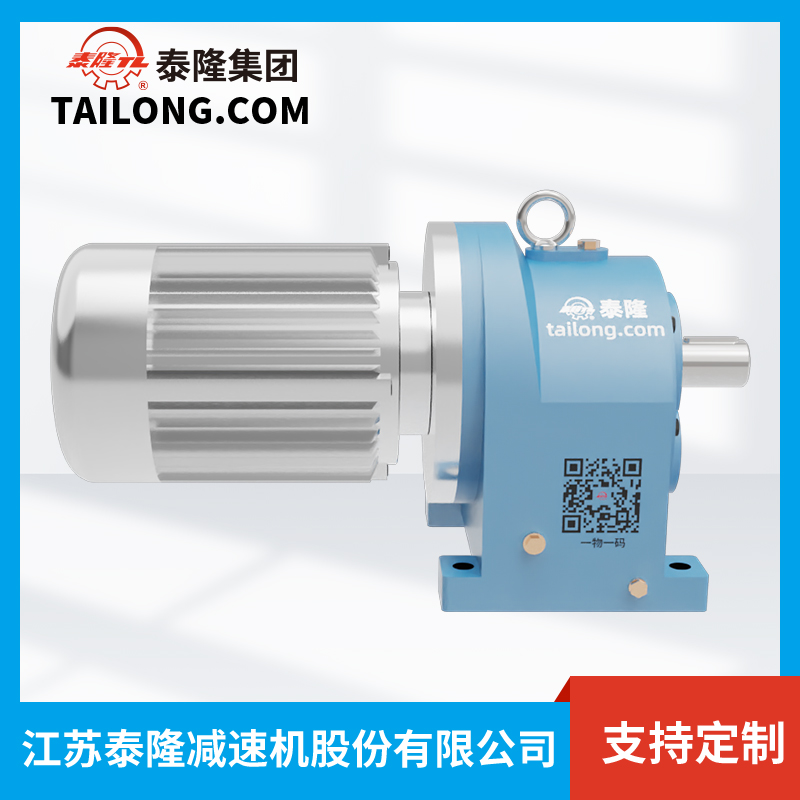

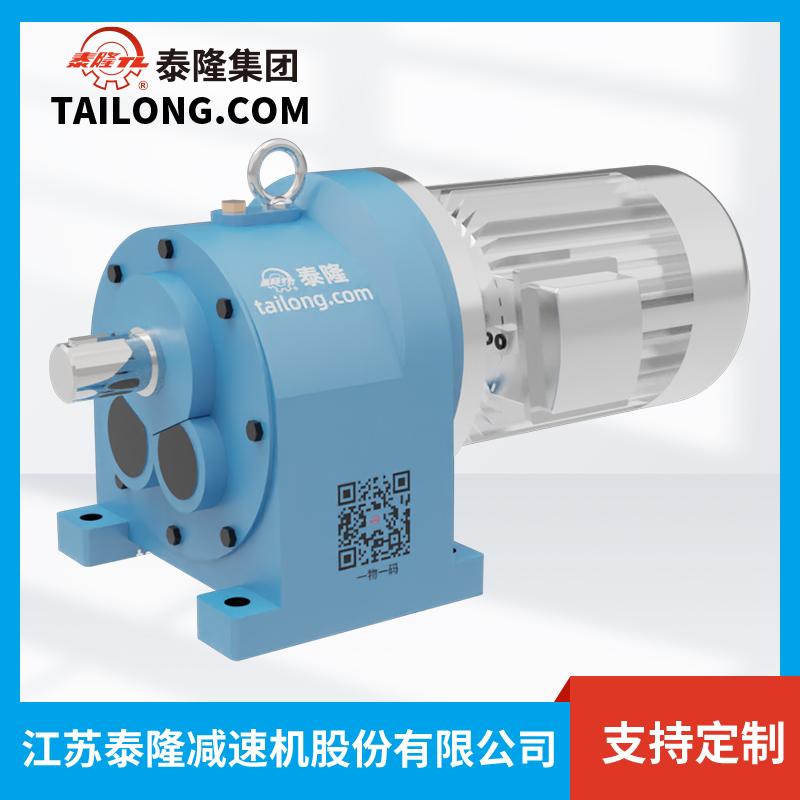

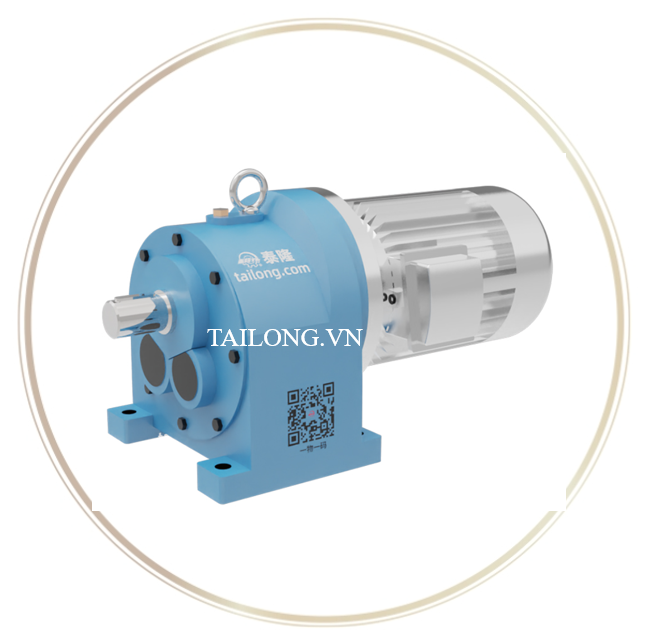

Hộp giảm tốc TY180 là một trong những model tiêu biểu thuộc dòng hộp giảm tốc bánh răng đồng trục bề mặt cứng TY do Tập đoàn Tailong sản xuất và được phân phối chính hãng tại Việt Nam bởi Cầu trục Đại Việt.
Với thiết kế đồng trục gọn gàng, kết hợp công nghệ chế tạo bánh răng bề mặt cứng (hardened gear surface), TY180 mang đến khả năng truyền động chính xác, chịu tải nặng và vận hành ổn định trong các điều kiện công nghiệp khắc nghiệt.
1.2 Đặc trưng thiết kế
- Bánh răng bề mặt cứng bằng thép hợp kim chất lượng cao, được tôi luyện và mài chính xác, đạt độ cứng 58–62 HRC, tăng độ bền và khả năng chống mài mòn.
- Cấu trúc đồng trục nhỏ gọn, tối ưu không gian lắp đặt, dễ dàng tích hợp vào nhiều hệ thống máy móc.
- Hiệu suất truyền động cao (95–98%), giảm tổn thất năng lượng.
- Tùy chọn nhiều cấp tỉ số truyền, đáp ứng linh hoạt các yêu cầu khác nhau.
- Vỏ hộp bằng gang đúc chắc chắn, giảm rung động và tiếng ồn khi vận hành.
- Hệ thống bôi trơn tối ưu, nâng cao tuổi thọ bánh răng và ổ trục.
1.3 Ưu điểm nổi bật của TY180
- Khả năng chịu tải vượt trội so với hộp giảm tốc bề mặt mềm.
- Thiết kế bền chắc, tuổi thọ dài, phù hợp hoạt động liên tục trong công nghiệp nặng.
- Linh hoạt trong lắp đặt, dễ kết hợp với nhiều loại động cơ điện, servo hoặc thủy lực.
- Tiết kiệm chi phí vận hành và bảo trì, nhờ độ bền và hiệu suất cao.
2. Thông tin chi tiết của HGT TY180
2.1 cách ký hiệu tên sản phẩm
|
Thành phần mã |
Ý nghĩa kỹ thuật |
Diễn giải cụ thể |
|---|---|---|
|
TY180 |
Loại hộp giảm tốc |
Hộp giảm tốc bánh răng đồng trục mặt răng cứng (same-axle carbide-faced gear decelerator) |
|
180 |
Khoảng cách tâm danh nghĩa (a) |
a = 180 mm (nominal center space = 180 mm) |
|
31.5 |
Tỷ số truyền danh nghĩa (i) |
i = 31.5 (nominal transmission ratio) |
|
7.5 |
Công suất đầu vào danh nghĩa (P₁) |
P₁ = 7.5 kW (nominal input power) |
2.2. Bản vẽ kỹ thuật
2.3. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
Specification |
Quy cách / Loại sản phẩm |
180 |
|
d₂ |
Đường kính trục ra (mm) |
85 |
|
L₂ |
Chiều dài trục ra (mm) |
130 |
|
b₂ |
Chiều rộng then hoa trục ra (mm) |
22 |
|
t₂ |
Chiều cao then hoa trục ra (mm) |
90 |
|
H |
Chiều cao tổng thể của sản phẩm (mm) |
355 |
|
L₁ |
Chiều dài tổng thể của sản phẩm (mm) |
368 |
|
H₁ |
Chiều cao đến tâm trục (mm) |
638 |
|
B₂ |
Khoảng cách giữa 2 lỗ bắt chân (mm) |
141 |
|
B |
Chiều rộng tổng thể (mm) |
405 |
|
B₁ |
Khoảng cách giữa 2 lỗ bắt chân ngang (mm) |
500 |
|
A |
Khoảng cách giữa 2 tâm lỗ chân dọc (mm) |
425 |
|
A₁ |
Chiều dài thân máy (mm) |
535 |
|
A₂ |
Khoảng cách giữa 2 lỗ chân dọc nhỏ (mm) |
110 |
|
H₂ |
Độ cao từ chân đế đến đáy trục (mm) |
70 |
|
D |
Đường kính lỗ bắt bu lông đế (mm) |
42 |
|
Weight |
Trọng lượng của hộp giảm tốc (kg) |
257 |
|
Volume of lubricating oil |
Thể tích dầu bôi trơn cần dùng (L) |
7.5 |
2.4. Số hiệu bệ động cơ
2.5. Tỷ số truyền danh nghĩa và công suất đầu vào danh nghĩa của hộp giảm tốc P₁ (N₁ = 11800 vòng/phút)
3. Ứng dụng và ưu điểm nổi bật của TY180
3.1 Ứng dụng công nghiệp
Với khả năng mô-men xoắn lớn trong thiết kế nhỏ gọn, hộp giảm tốc TY180 được ứng dụng phổ biến trong nhiều ngành công nghiệp:
- Ngành xi măng & khai khoáng: dẫn động cho băng tải, gầu tải, máy nghiền đá.
- Ngành thép & luyện kim: truyền động cho máy cán thép, lò quay, thiết bị nâng hạ.
- Ngành năng lượng: ứng dụng trong hệ thống bơm công suất lớn, máy phát điện.
- Ngành chế biến gỗ, giấy, nhựa: hộp số cho máy ép, máy trộn, máy cán.
- Ngành cầu trục & cơ khí chế tạo: lắp cho cơ cấu nâng hạ, truyền động trong cầu trục công nghiệp.
3.2 Lợi ích khi sử dụng TY180
- Hiệu suất cao – tiết kiệm năng lượng, góp phần giảm chi phí vận hành lâu dài.
- Độ tin cậy và an toàn cao, giảm thiểu sự cố trong quá trình sản xuất.
- Vận hành êm ái, độ ồn thấp, phù hợp cả trong môi trường làm việc yêu cầu khắt khe.
- Tuổi thọ dài, ít phải bảo dưỡng, giúp doanh nghiệp tối ưu hiệu quả đầu tư.
- Tính ứng dụng linh hoạt, có thể sử dụng trong nhiều hệ thống máy móc khác nhau.
4. Lý do chọn Hộp giảm tốc kiểu lắp trục TY180 tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Hộp giảm tốc bánh răng đồng trục bề mặt cứng dòng TY180do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công TY180 CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 09177160986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
