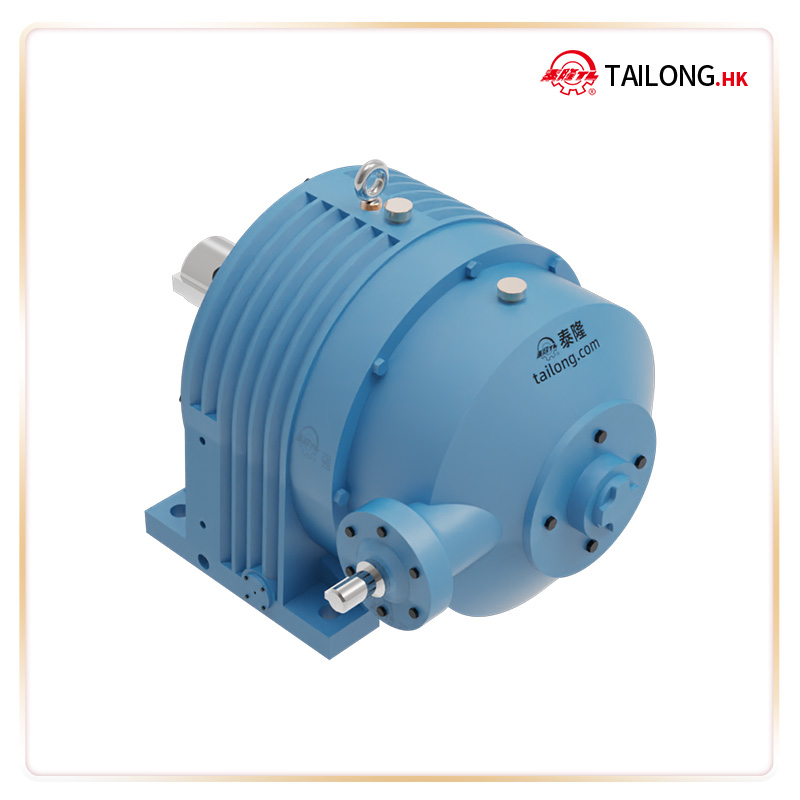

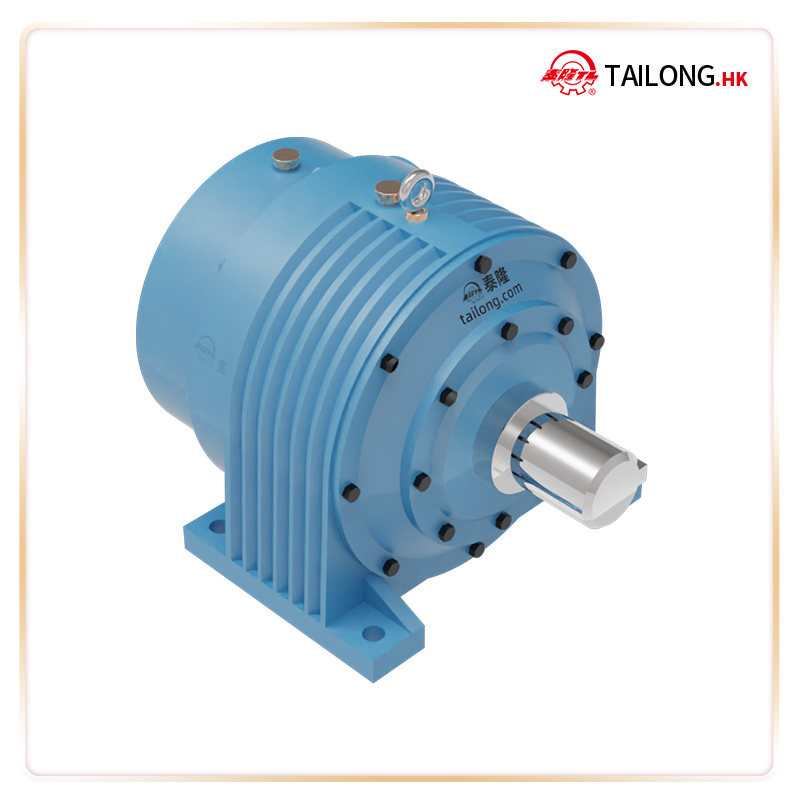

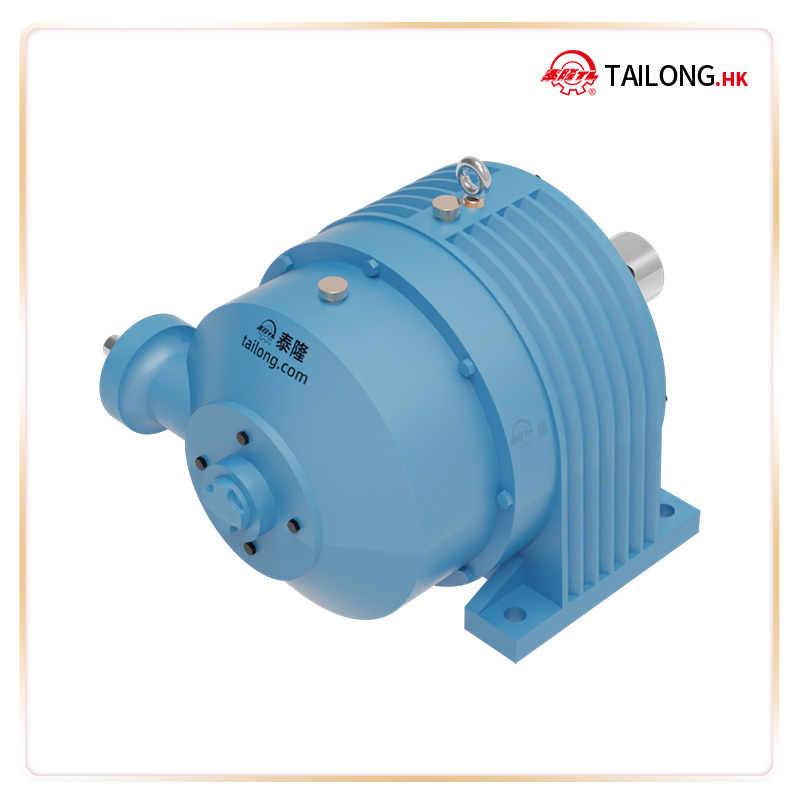

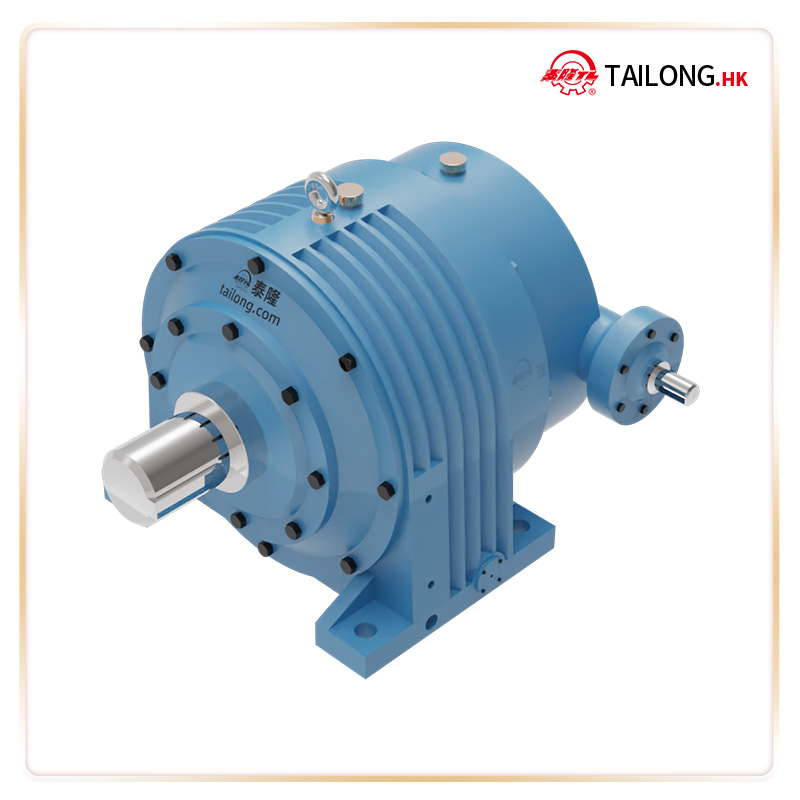

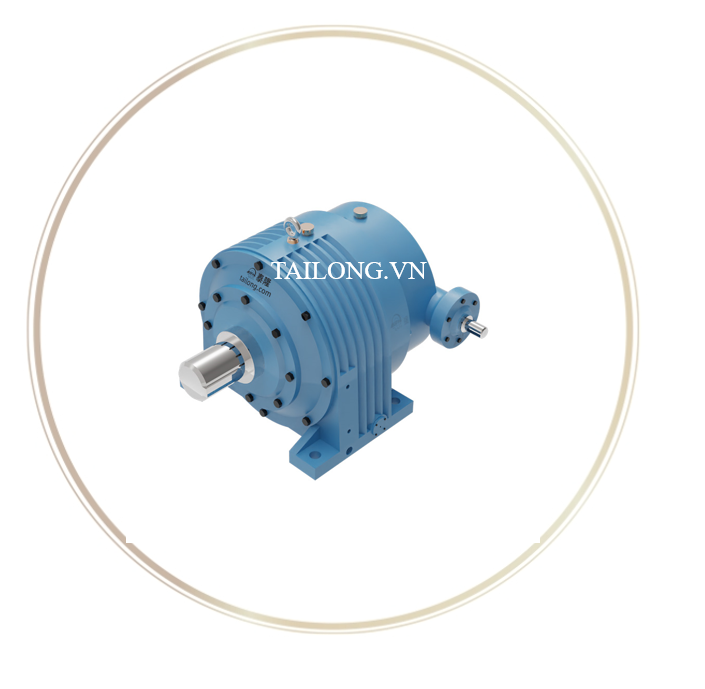

Bộ giảm tốc hành tinh NGW-S112

1. Giới thiệu sản phẩm Hộp số hành tinh NGW-S112

1.1. Tổng quan sản phẩm

Hộp số bánh răng hành tinh NGW-S112 thuộc dòng Bộ giảm tốc hành tinh NGW Series – được thiết kế chuyên dụng cho các ứng dụng công nghiệp yêu cầu mô-men xoắn lớn, độ chính xác cao và khả năng vận hành bền bỉ.
Sản phẩm được chế tạo theo công nghệ hiện đại của Tailong Group (Trung Quốc) – thương hiệu hàng đầu trong lĩnh vực sản xuất thiết bị truyền động cơ khí.

1.2. Đặc điểm nổi bật của NGW-S112

• Kích thước nhỏ gọn nhưng cho khả năng tải lớn.
• Đa dạng tỉ số truyền (Ratio), đáp ứng nhiều yêu cầu tốc độ khác nhau.
• Cấu trúc hành tinh đồng trục giúp phân bổ tải đều, giảm rung động và tiếng ồn.
• Vỏ hộp số bằng thép hợp kim hoặc gang chất lượng cao, bền vững trước môi trường khắc nghiệt.

1.3. Ứng dụng của hộp số NGW-S112

Hộp số hành tinh NGW-S112 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Khai thác mỏ, luyện kim, xi măng – cho máy nghiền, máy cán, máy trộn.
• Ngành năng lượng – hệ thống phát điện gió, thiết bị tua-bin.
• Ngành vận tải & nâng hạ – cẩu trục, cần cẩu, thang máy công nghiệp.
• Ngành chế biến – băng tải, máy ép, máy đóng gói.

2. Cấu tạo & nguyên lý hoạt động của bộ truyền hành tinh NGW-S

2.1. Các bộ phận chính trong NGW-S 112

• Sun Gear (bánh răng trung tâm): Được kết nối trực tiếp với động cơ đầu vào
• Planet Gears (các bánh răng hành tinh): Chuyển động quay quanh bánh răng trung tâm
• Ring Gear (vành răng trong): Cố định hoặc quay tự do tùy cấu hình
• Carrier (giá đỡ hành tinh): Truyền momen xoắn ra trục đầu ra
• Vỏ hộp số (housing): Được đúc nguyên khối, tăng độ cứng vững và giảm độ rung

2.2. Cơ chế truyền động của NGW-S Gearbox

Hệ bánh răng hành tinh giúp chia đều tải giữa các bánh răng, đồng thời giảm tối đa lực tác động lên từng chi tiết. Khi động cơ quay, bánh răng trung tâm truyền lực tới bánh răng hành tinh. Các bánh răng này vừa quay quanh trục của chính nó, vừa quay xung quanh bánh răng trung tâm, truyền chuyển động ra trục đầu ra thông qua giá đỡ (planet carrier).

Hệ thống này tạo ra tỷ số truyền lớn (high gear ratio) trong thiết kế nhỏ gọn, là lý do vì sao NGW-S được ưa chuộng trong thiết bị giới hạn không gian mà cần tải lớn.

2.3. Thông số kỹ thuật

Thông tin chung

Kích thước ngoài & chiều cao tâm trục (Outlook and center height)

Phần trục (Axle extension)

Kích thước phần đế dưới (Lower flange size)

Thông số khác

2.4. Thông tin thêm và bản vẽ chi tiết

Sản phẩm được cấu tạo bởi bánh răng hình cung – nón và bánh răng hành tinh, bao gồm hộp giảm tốc hành tinh hai cấp và ba cấp.
Chúng được ứng dụng trong luyện kim, khai thác mỏ, thiết bị nâng hạ vận chuyển và các loại máy móc thông dụng khác.

Điều kiện làm việc áp dụng như sau:

• Tốc độ quay lớn nhất của trục cao tốc không vượt quá 1500 vòng/phút (r/min).
• Vận tốc vòng của bánh răng không vượt quá 13 m/s.
• Nhiệt độ môi trường làm việc trong khoảng -40°C ~ +45°C.
• Cho phép hoạt động ở cả chiều quay thuận và ngược.

(1). Loại và kích thước

1.1 Các kiểu lắp đặt

1.2 Kiểu loại và ký hiệu

1.2.1 Kiểu loại của hộp giảm tốc: Bao gồm ký hiệu dòng sản phẩm, số hiệu thân máy, số cấp truyền động, ký hiệu tỉ số truyền và kiểu lắp đặt.

• Ký hiệu dòng sản phẩm: Được cấu thành từ chữ cái đầu trong phiên âm tiếng Trung của hộp giảm tốc hành tinh NGW và cấp truyền động kết hợp với bánh răng côn xoắn (hoặc bánh răng côn). Ví dụ: “NGW-S” đại diện cho ký hiệu dòng sản phẩm.
• Quy cách: Sử dụng dãy số để biểu thị số hiệu thân máy, số cấp truyền động, ký hiệu tỉ số truyền và kiểu lắp đặt theo thứ tự.

Ví dụ: NGW-S 7 2-8-II

• NGW-S → 112 symbol → Ký hiệu dòng sản phẩm (hộp giảm tốc hành tinh NGW kết hợp với bánh răng côn).
• 7 → Pedestal No.7 → Số hiệu thân máy số 7.
• 2 → Two stage decelerator → Hộp giảm tốc 2 cấp truyền động.
• 8 → The 8 kind of transmission ratio → Kiểu tỉ số truyền số 8 (mã số thứ tự của tỉ số truyền).
• II → The II kind of installing form → Kiểu lắp đặt số II.

1.2.2 Nội dung trên nhãn hộp giảm tốc:

Nhãn hộp giảm tốc cần bao gồm: tên hộp giảm tốc, kiểu loại và quy cách, tỉ số truyền, kiểu lắp đặt, công suất và tốc độ cho phép của trục cao tốc, độ nhớt dầu bôi trơn, trọng lượng, số hiệu sản xuất và ngày xuất xưởng.

1.3 Hộp giảm tốc NGW-S hai cấp:

Kiểu dáng và kích thước của hộp giảm tốc NGW-S hai cấp được thể hiện tại Hình 1 và Bảng 1.

1.4 Hình dạng và kích thước của bộ giảm tốc ba cấp NGW-S theo Hình 2 và Đồ thị 2.

Chú thích:

1. Các giá trị nằm trong khung nét đậm là phạm vi tối ưu.
2. Các tỷ số truyền trong khung nét đậm và không có dấu ngoặc là giá trị ưu tiên.
3. Các giá trị nằm ngoài khung nét đậm là phạm vi có thể lựa chọn.

2. Khả năng chịu tải của hộp giảm tốc

2.1 Công suất đầu vào của hộp giảm tốc hai cấp được thể hiện tại Bảng 3.

2.2 Công suất đầu vào của hộp giảm tốc ba cấp được thể hiện tại Bảng 4.

Chú thích:

1. Các giá trị nằm trong khung nét đậm là phạm vi tối ưu.
2. Các tỷ số truyền trong khung nét đậm không có dấu ngoặc là giá trị ưu tiên.
3. Các giá trị nằm ngoài khung nét đậm là phạm vi có thể lựa chọn.

(2) Phương pháp lựa chọn (Selection method)

Khi lựa chọn hộp giảm tốc hành tinh NGW-S, cần dựa theo điều kiện sử dụng và tính toán theo công thức sau:

NX=NS⋅K1⋅KWNX = NS \cdot K1 \cdot KWNX=NS⋅K1⋅KW

hoặc

MX=MS⋅K1⋅K2MX = MS \cdot K1 \cdot K2MX=MS⋅K1⋅K2

Trong đó:

• NX – Công suất đầu vào lựa chọn (selected input power), đơn vị: kW;
• NS – Công suất đầu vào thực tế (actual input power), đơn vị: kW;
• MX – Mô-men xoắn đầu ra lựa chọn (selected output torque), đơn vị: N·m;
• MS – Mô-men xoắn đầu ra thực tế (actual output torque), đơn vị: N·m;
• K1 – Hệ số sử dụng (service factor), xem Bảng 8;
• K2 – Hệ số liên quan đến điều kiện bôi trơn:
  • Khi hộp giảm tốc sử dụng bôi trơn tuần hoàn, thì K2 = 1.
  • Khi sử dụng bôi trơn ngâm dầu, giá trị K2 tham khảo theo Bảng 9.

Dựa vào giá trị NX hoặc MX đã tính toán cùng các điều kiện đã biết khác, tiến hành lựa chọn theo Bảng 4 ~ Bảng 9.

Hộp giảm tốc được chọn phải đảm bảo:

PX≤P1hoặcTX≤TPX \leq P1 \quad \text{hoặc} \quad TX \leq TPX≤P1hoặcTX≤T

Chú ý:

1. Giá trị K1 trong bảng chỉ áp dụng cho trường hợp truyền động bằng động cơ điện hoặc tuabin hơi.
2. Nếu sử dụng động cơ nhiều xi-lanh để truyền động, thì giá trị K1 trong bảng cần được tăng thêm 25%.
3. Kiểu loại phục vụ (Service type) được xác định theo tiêu chuẩn JB1130-70 – “Hộp giảm tốc bánh răng trụ”.

Chú ý: Tốc độ vòng của cấp tốc độ cao của hộp giảm tốc; xem Bảng 10.

3. Ưu điểm vượt trội của Hộp số bánh răng hành tinh NGW-S112

3.1. Hiệu suất truyền động cao

• Hiệu suất truyền đạt 92% – 98%, tối ưu hóa quá trình sử dụng năng lượng.
• Tổn thất ma sát thấp, đảm bảo khả năng vận hành ổn định và tiết kiệm điện năng.

3.2. Độ bền và tuổi thọ dài hạn

• Các chi tiết bánh răng được gia công CNC chính xác cao và xử lý nhiệt bề mặt (carburizing, quenching) giúp tăng độ cứng và chống mài mòn.
• Vận hành bền bỉ, thích hợp cho môi trường làm việc liên tục với tải trọng nặng.

3.3. Thiết kế gọn nhẹ – khả năng chịu tải lớn

• Kích thước nhỏ hơn so với hộp số trục song song truyền thống nhưng chịu được mô-men xoắn cao.
• Phù hợp với các thiết bị có không gian lắp đặt hạn chế.

3.4. Vận hành êm ái – độ ồn thấp

• Cấu trúc hành tinh giúp phân phối tải đều trên nhiều bánh răng, giảm rung lắc.
• Độ ồn thấp, phù hợp với dây chuyền sản xuất yêu cầu vận hành liên tục.

3.5. Đa dạng lựa chọn & tính linh hoạt cao

• Có nhiều tùy chọn kiểu lắp đặt (horizontal/vertical).
• Hỗ trợ kết hợp nhiều cấp giảm tốc để đạt tỉ số truyền lớn.
• Tương thích với nhiều loại động cơ khác nhau (motor điện, thủy lực, servo).

4. Cầu Trục Đại Việt – Đơn vị cung cấp Bộ giảm tốc NGW-S112 chính hãng toàn quốc

4.1. Sản phẩm chính hãng – chất lượng đảm bảo

Toàn bộ sản phẩm NGW-S được nhập khẩu chính ngạch từ các nhà máy hàng đầu chuyên sản xuất bộ giảm tốc hành tinh. Đáp ứng đầy đủ chứng chỉ CO/CQ, tiêu chuẩn kỹ thuật châu Âu và Trung Quốc.

4.2. Giá tốt – hỗ trợ dự án – chiết khấu hấp dẫn

Chúng tôi hỗ trợ khách hàng:

• Tư vấn kỹ thuật và chọn mã NGW-S phù hợp tải trọng
• Bản vẽ CAD, thông số chi tiết phục vụ đấu thầu
• Chiết khấu hấp dẫn cho nhà thầu, đại lý, đơn vị cơ khí

4.3. Chính sách bảo hành & hậu mãi

• Bảo hành chính hãng lên đến 12 tháng
• Hỗ trợ đổi trả khi phát sinh lỗi kỹ thuật
• Có sẵn phụ tùng thay thế và hỗ trợ sửa chữa tận nơi

4.4. Giao hàng toàn quốc – hỗ trợ lắp đặt tận công trình

Với mạng lưới vận chuyển nhanh chóng và kỹ thuật viên giàu kinh nghiệm, Cầu Trục Đại Việt cam kết giao hàng đúng tiến độ, hỗ trợ kỹ thuật tận nơi khi khách hàng yêu cầu.
