1. Giới thiệu về Bộ giảm tốc Cycloid BW(Y)271812 Ba cấp truyền động
1.1 Tổng quan sản phẩm

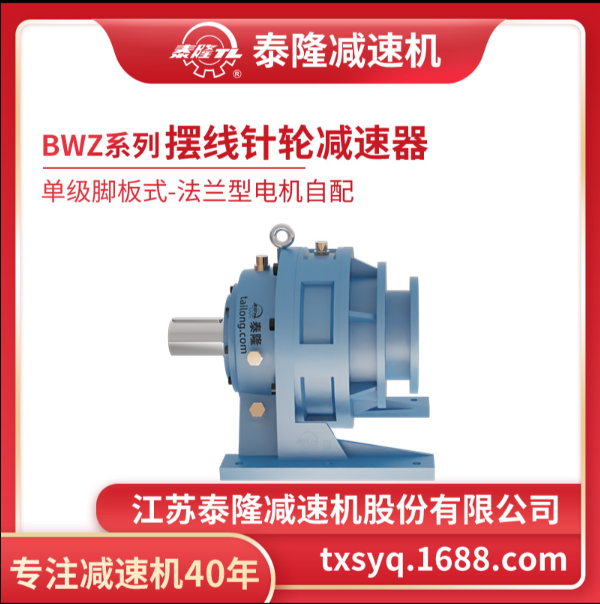

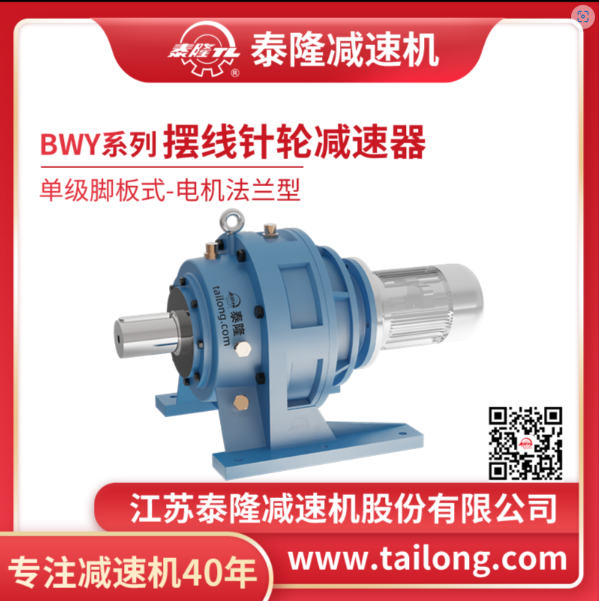

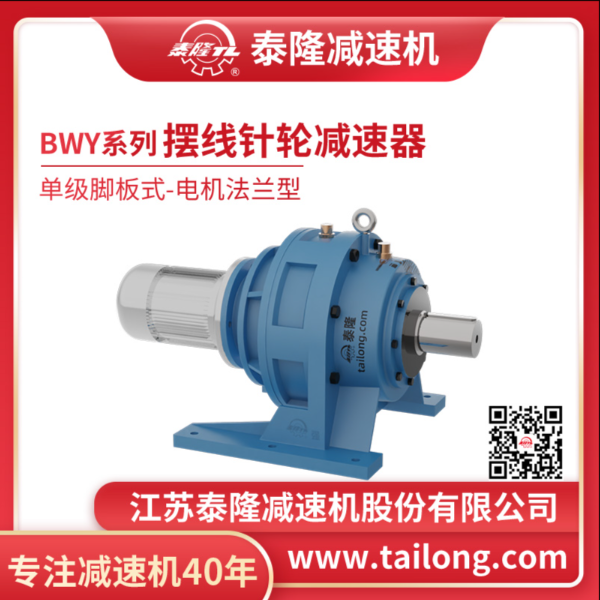

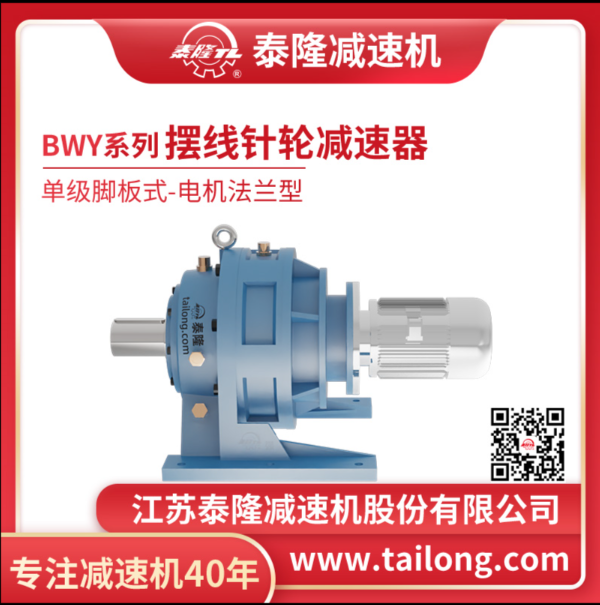

Bộ giảm tốc Cycloid BW(Y)271812 ba cấp truyền động là một trong những model nổi bật thuộc dòng Bộ giảm tốc bánh răng kim Cycloid BW(Y) do Tập đoàn Tailong sản xuất và hiện được Cầu trục Đại Việt phân phối chính hãng tại Việt Nam.
Khác với các loại hộp số bánh răng thông thường, bộ giảm tốc Cycloid BW(Y)271812 ứng dụng nguyên lý truyền động cycloid (bánh răng kim – cycloidal pin wheel), cho phép truyền động ổn định, mô-men xoắn lớn và độ chính xác cao. Với ba cấp truyền động, sản phẩm đạt được tỉ số truyền rất lớn trong một thiết kế nhỏ gọn, giúp tối ưu không gian lắp đặt và hiệu suất vận hành.
1.2 Đặc trưng thiết kế
- Cơ chế bánh răng cycloid: dùng con lăn và đĩa cycloid, giảm tối đa ma sát, tăng tuổi thọ.
- Ba cấp truyền động: mở rộng phạm vi tỉ số truyền, đáp ứng nhiều ứng dụng công nghiệp nặng.
- Hiệu suất cao: đạt từ 90–94% ngay cả khi làm việc ở tải lớn.
- Thiết kế nhỏ gọn: mô-men xoắn cao trong không gian lắp đặt hạn chế.
- Độ bền vượt trội: các chi tiết chịu lực được chế tạo từ thép hợp kim chất lượng cao, qua xử lý nhiệt.
- Độ chính xác cao: hạn chế khe hở truyền động, tăng khả năng kiểm soát tốc độ.
1.3 Ưu điểm so với hộp giảm tốc truyền thống
- Khả năng chịu tải sốc tốt hơn, phù hợp môi trường vận hành liên tục.
- Tỉ số truyền lớn hơn nhiều với cùng kích thước so với hộp số bánh răng thường.
- Ít mài mòn, tuổi thọ dài nhờ cơ chế lăn thay vì ma sát trượt.
- Vận hành ổn định, độ ồn thấp, duy trì hiệu quả trong thời gian dài.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật (tiếng Việt) |
Thông số kỹ thuật |
|---|---|---|
|
型号 type |
Loại máy (Model) |
271812 |
|
中心高 H₀ |
Chiều cao tâm trục |
200 ±0.5 mm |
|
A₁ |
Khoảng cách giữa các lỗ lắp đặt (trục ngang) |
35 mm |
|
A₀ |
Tổng chiều dài đế lắp đặt |
275 mm |
|
B₁ |
Khoảng cách giữa các lỗ lắp đặt (trục dọc) |
80 mm |
|
B₀ |
Tổng chiều rộng đế lắp đặt |
380 mm |
|
h |
Chiều cao từ đế đến tâm trục |
30 mm |
|
n |
Số lượng bu lông bắt đế |
4 |
|
d₀ |
Đường kính lỗ bu lông bắt đế |
M20 |
|
d₁(h6) |
Đường kính trục ra (chuẩn dung sai h6) |
70 mm |
|
b₁ |
Chiều rộng then trục ra |
20 mm |
|
c₁ |
Độ sâu rãnh then trục ra |
74.5 mm |
|
l₁ |
Chiều dài trục ra |
105 mm |
|
d₂(h6) |
Đường kính trục vào (chuẩn dung sai h6) |
15 mm |
|
b₂ |
Chiều rộng then trục vào |
5 mm |
|
c₂ |
Độ sâu rãnh then trục vào |
17 mm |
|
l₂ |
Chiều dài trục vào |
22 mm |
|
H |
Chiều cao tổng thể máy |
435 mm |
|
B |
Chiều rộng thân máy |
430 mm |
|
D |
Đường kính mặt bích máy |
360 mm |
|
A |
Chiều sâu tổng thể máy |
335 mm |
|
L |
Chiều dài tổng thể máy (loại trục đôi) |
634 mm |
|
L₁ |
Chiều dài 1 phần của máy (loại trục đôi) |
584 mm |
|
L₂ |
Chiều dài 2 phần của máy (nếu có chia) |
Phụ thuộc vào động cơ điện |
|
S |
Số lỗ định tâm (center hole number/size) |
M12 |
|
Weight (kg) |
Khối lượng máy (trục đôi) |
201 kg |
2.5. Tỷ số truyền, công suất đầu vào và mô-men xoắn đầu ra của bộ giảm tốc bánh răng kim cycloid một cấp. (hệ số làm việc K=1)
Danh sách tỷ số truyền, công suất đầu vào, mô-men xoắn cho phép của trục đầu ra, tốc độ đầu ra của bộ giảm tốc bánh răng kim cycloid hai cấp loại nối trực tiếp với động cơ.
Bảng hướng dẫn chọn bộ giảm tốc bánh răng kim cycloid
The Instruction Sheet of Cycloid Pin Wheel Reducer
Dòng sản phẩm bộ giảm tốc bánh răng kim cycloid này được thiết kế để làm việc với các điều kiện sau:
- Thời gian làm việc hàng ngày: 8 giờ
- Làm việc liên tục
- Tải đều
Nếu điều kiện thực tế khác với các điều kiện trên, cần điều chỉnh theo hệ số làm việc KA, như trong Bảng hệ số làm việc KA dưới đây:
Bảng hệ số làm việc KA (Table for Working Coefficient KA)
|
Loại truyền động chính (Prime mover) |
Thời gian làm việc (Service time) |
Tải đều (Uniform load) |
Tải va đập trung bình (Medium shock load) |
Tải va đập lớn (Heavy shock load) |
|---|---|---|---|---|
|
Động cơ điện (Motors) |
Làm việc liên tục ≤ 8h/ngày |
1.0 |
1.25 |
1.5 |
|
Làm việc liên tục 8-10h/ngày |
1.05 |
1.35 |
1.75 |
|
|
Làm việc liên tục >10h/ngày |
1.1 |
1.5 |
2.0 |
Ghi chú (Note):
- Tải tức thời lớn nhất hoặc tải khi khởi động không được vượt quá tải định mức (không được vượt quá 160% tải định mức).
- Khi điều kiện làm việc và tính chất tải không giống với dữ liệu trong bảng, chọn hệ số K = 1.0~1.7.
- Nếu bộ truyền động là động cơ một xi-lanh, nên chọn K = 1.2~1.8.
- Nếu điều kiện làm việc và đặc điểm tải trong bảng không phù hợp, chọn hệ số K = 1.2~1.8.
3. Ứng dụng và ưu điểm nổi bật của BW(Y)271812
3.1 Ứng dụng công nghiệp
Với những đặc tính nổi bật về mô-men xoắn, độ bền và hiệu suất, bộ giảm tốc Cycloid BW(Y)271812 ba cấp truyền động được ứng dụng trong nhiều lĩnh vực:
- Ngành cầu trục & nâng hạ: truyền động cho cơ cấu nâng, xe con, xe cầu.
- Ngành xi măng & khai khoáng: vận hành băng tải, gầu tải, máy nghiền.
- Ngành thép & luyện kim: truyền động cho máy cán, lò quay, máy ép.
- Ngành chế biến gỗ, giấy, nhựa: ứng dụng trong máy trộn, máy cán, máy ép công suất lớn.
- Ngành năng lượng & hóa chất: vận hành hệ thống bơm, máy khuấy, máy nén.
3.2 Lợi ích khi sử dụng BW(Y)271812
- Tỉ số truyền cực lớn trong kích thước nhỏ gọn, tiết kiệm không gian lắp đặt.
- Hiệu suất cao, giảm tiêu hao năng lượng, tối ưu chi phí vận hành.
- Khả năng chịu tải nặng & chống va đập, hoạt động ổn định trong điều kiện khắc nghiệt.
- Độ bền dài hạn, ít bảo trì, giảm thiểu thời gian dừng máy.
- Vận hành êm ái, an toàn, phù hợp cho các hệ thống sản xuất liên tục.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
