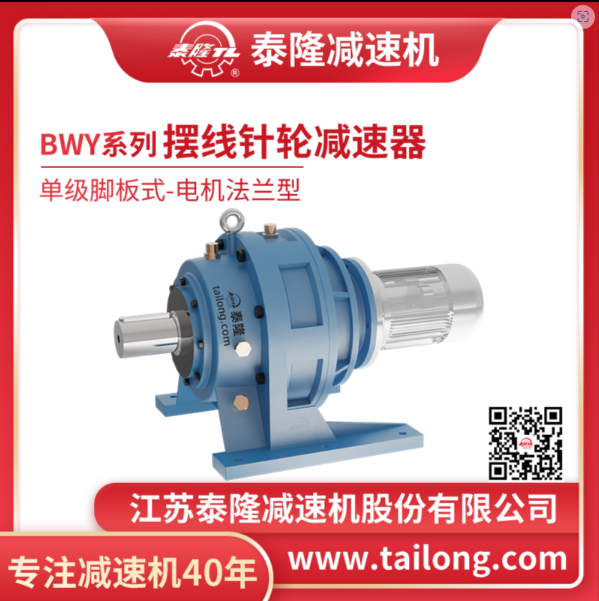

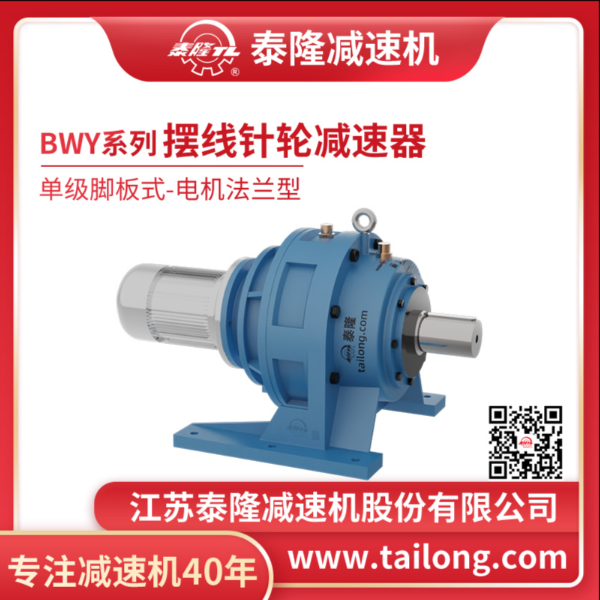

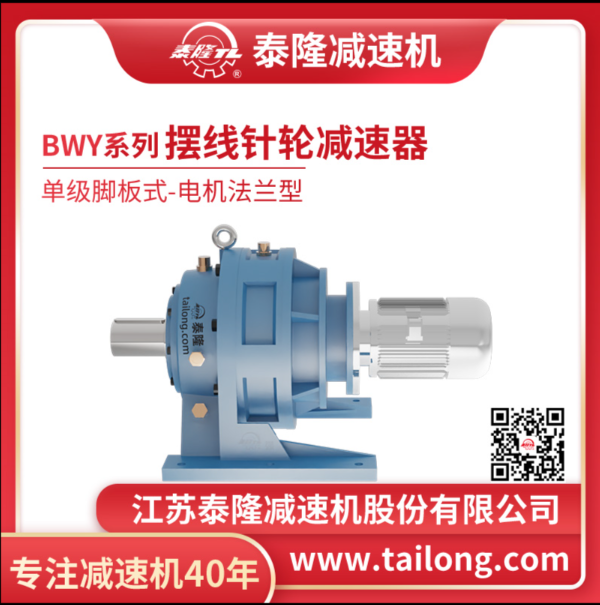

1. Giới thiệu về Bộ giảm tốc Cycloid BW(Y)552718 Ba cấp truyền động

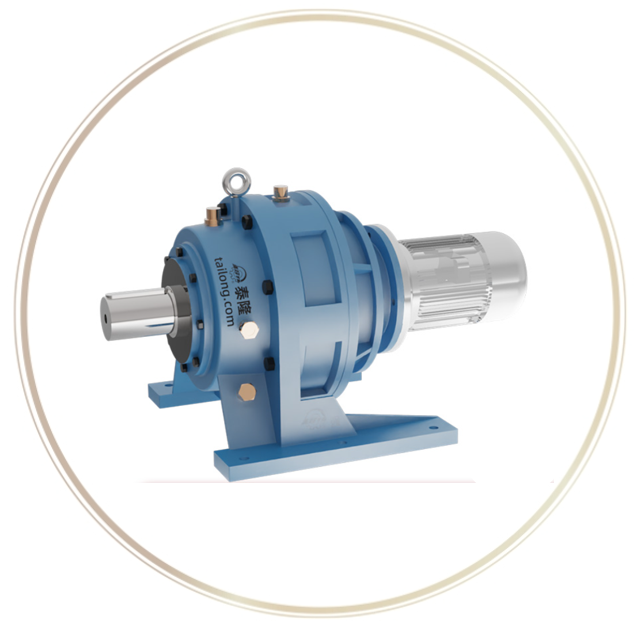

1.1 Tổng quan sản phẩm
Bộ giảm tốc Cycloid BW(Y)4527145 là model ba cấp truyền động thuộc dòng hộp giảm tốc bánh răng kim Cycloid BW(Y) do Tập đoàn Tailong sản xuất và hiện được phân phối chính hãng tại Việt Nam bởi Cầu trục Đại Việt.
Dòng Cycloid BW(Y) sử dụng cơ cấu truyền động đặc biệt với bánh răng kim (cycloidal pin gear), cho phép truyền tải mô-men xoắn lớn, hiệu suất cao và kích thước nhỏ gọn. Với phiên bản ba cấp truyền động, BW(Y)4527145 đáp ứng các yêu cầu khắt khe nhất trong những môi trường công nghiệp cần tỉ số truyền lớn, độ chính xác cao và độ bền vượt trội.
1.2 Đặc trưng thiết kế
- Cấu trúc bánh răng cycloid: sử dụng con lăn và đĩa cycloid ăn khớp, đảm bảo truyền động mượt mà.
- Ba cấp truyền động: tăng cường tỉ số truyền, cho tốc độ đầu ra thấp và mô-men xoắn cao.
- Kích thước nhỏ – tải trọng lớn: nhờ nguyên lý truyền động cycloid độc đáo.
- Độ chính xác cao: giảm sai số truyền động, vận hành ổn định trong thời gian dài.
- Vật liệu cao cấp: các chi tiết quan trọng như trục, vòng cycloid được chế tạo từ thép hợp kim, xử lý nhiệt tôi cứng.
- Hiệu suất truyền động đạt 90–94%, phù hợp với các ứng dụng liên tục.
1.3 Ưu điểm nổi bật so với hộp số thông thường
- Tỉ số truyền rộng hơn, đáp ứng nhiều nhu cầu khác nhau.
- Độ bền cơ học cao, chịu tải vượt trội.
- Kích thước nhỏ gọn hơn 30–40% so với hộp giảm tốc truyền thống cùng công suất.
- Độ ồn thấp, vận hành êm ái ngay cả ở tốc độ cao.
- Bảo trì đơn giản, tuổi thọ dài, giảm chi phí vận hành.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật (tiếng Việt) |
Thông số kỹ thuật |
|---|---|---|
|
型号 type |
Loại máy (Model) |
552718 |
|
中心高 H₀ |
Chiều cao tâm trục |
420 ± 1 mm |
|
A₁ |
Khoảng cách giữa các lỗ lắp đặt (trục ngang) |
122 mm |
|
A₀ |
Tổng chiều dài đế lắp đặt |
330x2 mm |
|
B₁ |
Khoảng cách giữa các lỗ lắp đặt (trục dọc) |
140 mm |
|
B₀ |
Tổng chiều rộng đế lắp đặt |
800 mm |
|
h |
Chiều cao từ đế đến tâm trục |
50 mm |
|
n |
Số lượng bu lông bắt đế |
6 |
|
d₀ |
Đường kính lỗ bu lông bắt đế |
M33 |
|
d₁(h6) |
Đường kính trục ra (chuẩn dung sai h6) |
130 mm |
|
b₁ |
Chiều rộng then trục ra |
32 mm |
|
c₁ |
Độ sâu rãnh then trục ra |
137 mm |
|
l₁ |
Chiều dài trục ra |
200 mm |
|
d₂(h6) |
Đường kính trục vào (chuẩn dung sai h6) |
22 mm |
|
b₂ |
Chiều rộng then trục vào |
6 mm |
|
c₂ |
Độ sâu rãnh then trục vào |
26.5 mm |
|
l₂ |
Chiều dài trục vào |
36 mm |
|
H |
Chiều cao tổng thể máy |
880 mm |
|
B |
Chiều rộng thân máy |
880 mm |
|
D |
Đường kính mặt bích máy |
705 mm |
|
A |
Chiều sâu tổng thể máy |
810 mm |
|
L |
Chiều dài tổng thể máy (loại trục đôi) |
1082 mm |
|
L₁ |
Chiều dài 1 phần của máy (loại trục đôi) |
1006 mm |
|
L₂ |
Chiều dài 2 phần của máy (nếu có chia) |
Phụ thuộc vào động cơ điện |
|
S |
Số lỗ định tâm (center hole number/size) |
M30 |
|
Weight (kg) |
Khối lượng máy (trục đôi) |
1315 kg |
2.5. Tỷ số truyền, công suất đầu vào và mô-men xoắn đầu ra của bộ giảm tốc bánh răng kim cycloid một cấp. (hệ số làm việc K=1)
Danh sách tỷ số truyền, công suất đầu vào, mô-men xoắn cho phép của trục đầu ra, tốc độ đầu ra của bộ giảm tốc bánh răng kim cycloid hai cấp loại nối trực tiếp với động cơ.
Bảng hướng dẫn chọn bộ giảm tốc bánh răng kim cycloid
The Instruction Sheet of Cycloid Pin Wheel Reducer
Dòng sản phẩm bộ giảm tốc bánh răng kim cycloid này được thiết kế để làm việc với các điều kiện sau:
- Thời gian làm việc hàng ngày: 8 giờ
- Làm việc liên tục
- Tải đều
Nếu điều kiện thực tế khác với các điều kiện trên, cần điều chỉnh theo hệ số làm việc KA, như trong Bảng hệ số làm việc KA dưới đây:
Bảng hệ số làm việc KA (Table for Working Coefficient KA)
|
Loại truyền động chính (Prime mover) |
Thời gian làm việc (Service time) |
Tải đều (Uniform load) |
Tải va đập trung bình (Medium shock load) |
Tải va đập lớn (Heavy shock load) |
|---|---|---|---|---|
|
Động cơ điện (Motors) |
Làm việc liên tục ≤ 8h/ngày |
1.0 |
1.25 |
1.5 |
|
Làm việc liên tục 8-10h/ngày |
1.05 |
1.35 |
1.75 |
|
|
Làm việc liên tục >10h/ngày |
1.1 |
1.5 |
2.0 |
Ghi chú (Note):
- Tải tức thời lớn nhất hoặc tải khi khởi động không được vượt quá tải định mức (không được vượt quá 160% tải định mức).
- Khi điều kiện làm việc và tính chất tải không giống với dữ liệu trong bảng, chọn hệ số K = 1.0~1.7.
- Nếu bộ truyền động là động cơ một xi-lanh, nên chọn K = 1.2~1.8.
- Nếu điều kiện làm việc và đặc điểm tải trong bảng không phù hợp, chọn hệ số K = 1.2~1.8.
3. Ứng dụng và ưu điểm nổi bật của BW(Y)552718
3.1 Ứng dụng công nghiệp
Nhờ thiết kế ba cấp truyền động, bộ giảm tốc Cycloid BW(Y)4527145 có thể đáp ứng nhiều lĩnh vực công nghiệp nặng và yêu cầu truyền động phức tạp, bao gồm:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền, máy trộn.
- Ngành luyện kim & thép: ứng dụng trong máy cán, hệ thống nâng hạ, lò quay.
- Ngành chế biến gỗ, giấy, nhựa: lắp cho máy ép, máy cán, máy trộn công suất lớn.
- Ngành năng lượng & hóa chất: sử dụng trong máy khuấy, máy bơm, tua-bin công nghiệp.
- Hệ thống cầu trục & cơ khí chế tạo: tăng mô-men xoắn, hỗ trợ hoạt động nâng hạ, di chuyển.
3.2 Lợi ích vượt trội khi sử dụng BW(Y)4527145
- Mô-men xoắn cực lớn với thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
- Tỉ số truyền đa dạng, thích hợp cho nhiều hệ thống truyền động đặc thù.
- Hiệu suất cao, tiết kiệm điện năng, tối ưu chi phí vận hành.
- Tuổi thọ bền bỉ, hạn chế hỏng hóc, giảm thiểu thời gian ngừng máy.
- Khả năng chịu quá tải tốt, vận hành liên tục trong môi trường khắc nghiệt.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
