1. Giới thiệu về Bộ giảm tốc xycloid dòng B
1.1 Tổng quan sản phẩm

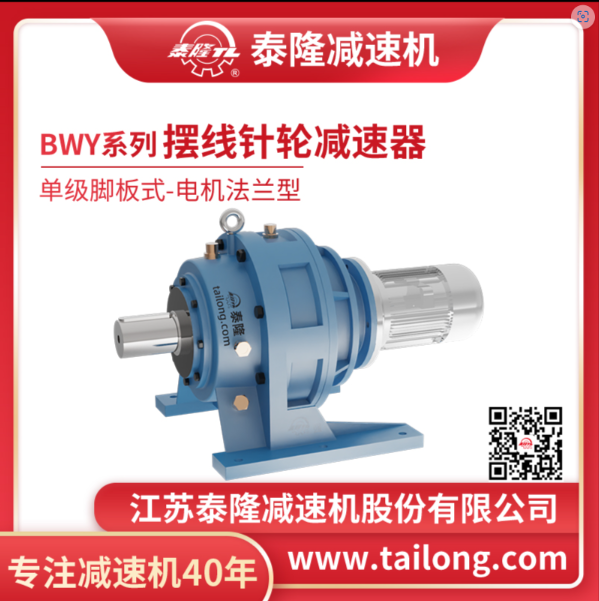

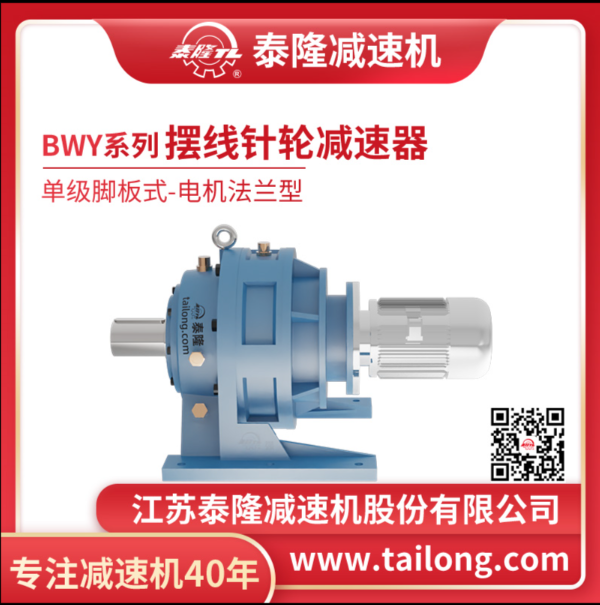

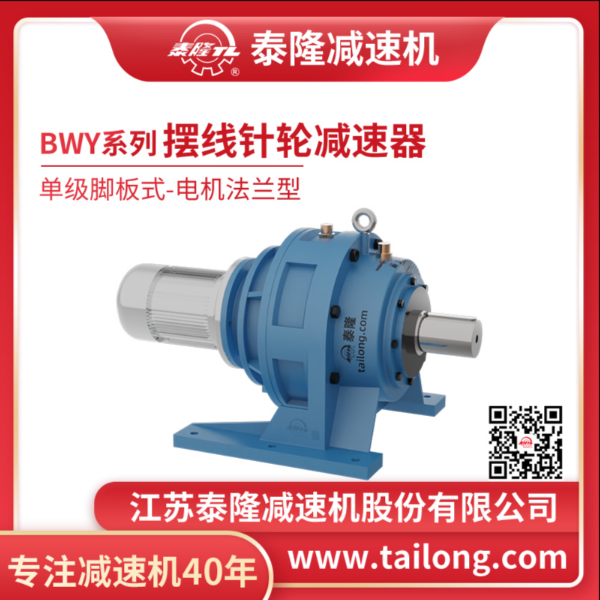

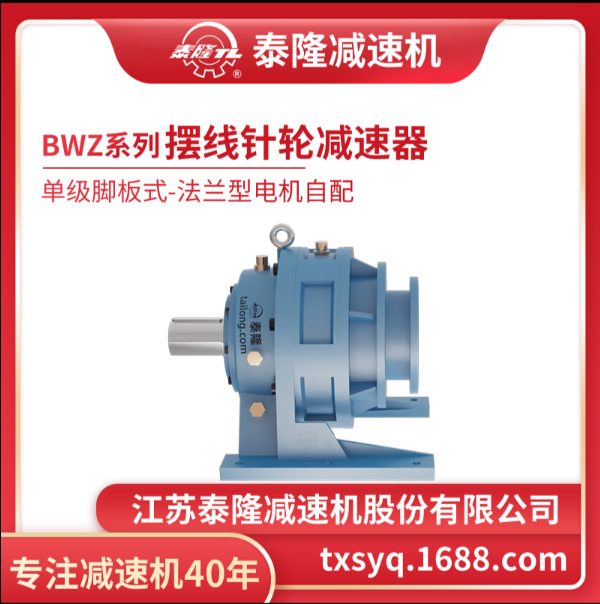

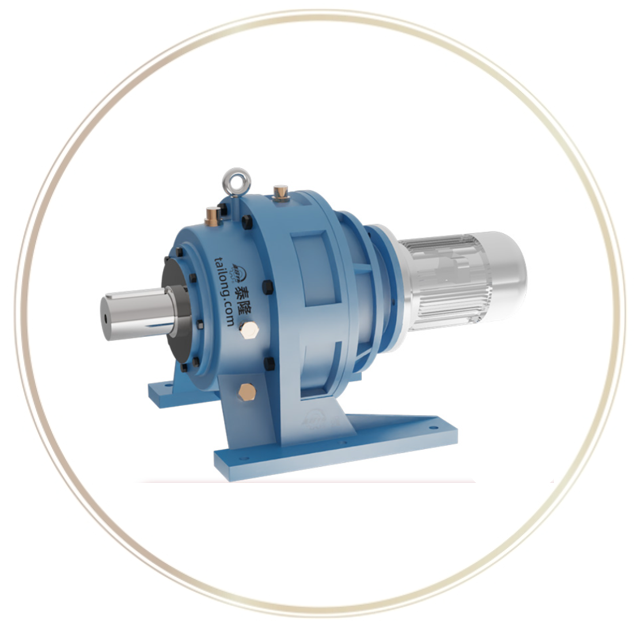

Bộ giảm tốc Cycloid BW(Y)15 là một trong những model tiêu chuẩn thuộc dòng Bộ giảm tốc bánh răng kim Cycloid BW(Y) do Tập đoàn Tailong sản xuất và được phân phối chính hãng tại Việt Nam bởi Cầu trục Đại Việt.
Sản phẩm được thiết kế dựa trên nguyên lý bánh răng kim Cycloid (Cycloidal pin wheel), với ưu điểm vượt trội về khả năng chịu tải, hiệu suất cao và độ bền dài hạn.
Khác với các hộp giảm tốc bánh răng thông thường, BW(Y)15 sử dụng bánh răng cycloid và các chốt lăn (pin wheel), cho phép truyền động êm ái, chống va đập và phân bố tải trọng đồng đều trên toàn bộ hệ thống bánh răng.
1.2 Đặc trưng thiết kế
- Kết cấu cycloid độc đáo: truyền động bằng bi – chốt lăn, tăng khả năng chịu tải và giảm hao mòn.
- Kích thước nhỏ gọn, mô-men xoắn lớn: phù hợp với nhiều không gian lắp đặt khác nhau.
- Vận hành êm ái, độ ồn thấp: nhờ cơ chế truyền động đều, không va chạm trực tiếp như bánh răng thẳng.
- Hiệu suất cao (lên đến 90–94%), ổn định trong quá trình làm việc dài hạn.
- Tích hợp đa dạng đầu vào: phù hợp với motor điện, servo motor hoặc thủy lực.
- Nhiều lựa chọn kiểu lắp: bao gồm BW (lắp chân đế) và BWY (tích hợp motor Y).
1.3 Ưu điểm so với các loại hộp giảm tốc khác
- Khả năng chịu tải va đập cao hơn 30% so với hộp giảm tốc bánh răng thông thường.
- Kết cấu bền vững, ít hỏng hóc, tuổi thọ dài ngay cả trong môi trường làm việc khắc nghiệt.
- Tỉ số truyền lớn trong một tầng, giúp tối ưu hóa thiết kế gọn nhẹ.
- Đa năng và linh hoạt, dễ kết hợp với nhiều hệ thống công nghiệp khác nhau.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật (Type 15) |
|---|---|---|
|
Type |
Loại thiết bị |
15 |
|
H₀ |
Chiều cao tâm trục |
120 ± 0.5 mm |
|
A₁ |
Kích thước lắp đặt (chiều ngang A₁) |
80 mm |
|
A₀ |
Kích thước lắp đặt (A₀) |
110 mm |
|
B₁ |
Kích thước lắp đặt (B₁) |
55 mm |
|
B₀ |
Kích thước lắp đặt (B₀) |
240 mm |
|
h |
Chiều cao lỗ bắt vít chân đế |
20 mm |
|
n |
Số lượng lỗ bắt vít chân đế |
4 |
|
d₀ |
Đường kính lỗ bắt vít chân đế |
M12 |
|
d₁(h6) |
Đường kính trục ra (độ chính xác h6) |
35 mm |
|
b₁ |
Bề rộng then trên trục ra |
10 mm |
|
c₁ |
Độ sâu then trục ra |
38 mm |
|
l₁ |
Chiều dài trục ra |
58 mm |
|
d₂(h6) |
Đường kính trục vào (độ chính xác h6) |
18 mm |
|
b₂ |
Bề rộng then trên trục vào |
6 mm |
|
c₂ |
Độ sâu then trục vào |
20.5 mm |
|
l₂ |
Chiều dài trục vào |
36 mm |
|
H |
Chiều cao tổng thể |
270 mm |
|
B |
Chiều rộng tổng thể |
280 mm |
|
D |
Đường kính vỏ thiết bị |
200 mm |
|
A |
Chiều dài tổng thể |
160 mm |
|
L |
Loại trục đôi – chiều dài tổng thể |
278 mm |
|
L₁ |
Loại trục đôi – chiều dài L₁ |
208 mm |
|
L₂ |
Loại trục đôi – chiều dài L₂ |
Tuỳ theo máy điện |
|
B₂ |
Loại trục nối trực tiếp – chiều dài |
Tuỳ theo máy điện |
|
S |
Đường kính lỗ tâm |
M8 |
|
Weight |
Trọng lượng trục đôi |
30 kg |
2.5. Tỷ số truyền, công suất đầu vào và mô-men xoắn đầu ra của bộ giảm tốc bánh răng kim cycloid một cấp. (hệ số làm việc K=1)
Danh sách tỷ số truyền, công suất đầu vào, mô-men xoắn cho phép của trục đầu ra, tốc độ đầu ra của bộ giảm tốc bánh răng kim cycloid hai cấp loại nối trực tiếp với động cơ.
Bảng hướng dẫn chọn bộ giảm tốc bánh răng kim cycloid
The Instruction Sheet of Cycloid Pin Wheel Reducer
Dòng sản phẩm bộ giảm tốc bánh răng kim cycloid này được thiết kế để làm việc với các điều kiện sau:
- Thời gian làm việc hàng ngày: 8 giờ
- Làm việc liên tục
- Tải đều
Nếu điều kiện thực tế khác với các điều kiện trên, cần điều chỉnh theo hệ số làm việc KA, như trong Bảng hệ số làm việc KA dưới đây:
Bảng hệ số làm việc KA (Table for Working Coefficient KA)
|
Loại truyền động chính (Prime mover) |
Thời gian làm việc (Service time) |
Tải đều (Uniform load) |
Tải va đập trung bình (Medium shock load) |
Tải va đập lớn (Heavy shock load) |
|---|---|---|---|---|
|
Động cơ điện (Motors) |
Làm việc liên tục ≤ 8h/ngày |
1.0 |
1.25 |
1.5 |
|
Làm việc liên tục 8-10h/ngày |
1.05 |
1.35 |
1.75 |
|
|
Làm việc liên tục >10h/ngày |
1.1 |
1.5 |
2.0 |
Ghi chú (Note):
- Tải tức thời lớn nhất hoặc tải khi khởi động không được vượt quá tải định mức (không được vượt quá 160% tải định mức).
- Khi điều kiện làm việc và tính chất tải không giống với dữ liệu trong bảng, chọn hệ số K = 1.0~1.7.
- Nếu bộ truyền động là động cơ một xi-lanh, nên chọn K = 1.2~1.8.
- Nếu điều kiện làm việc và đặc điểm tải trong bảng không phù hợp, chọn hệ số K = 1.2~1.8.
3. Ứng dụng và ưu điểm nổi bật
3.1 Ứng dụng công nghiệp
Nhờ thiết kế nhỏ gọn nhưng chịu tải tốt, bộ giảm tốc Cycloid BW(Y)15 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành cầu trục & nâng hạ: sử dụng cho cơ cấu di chuyển, nâng tải.
- Ngành xi măng, khai khoáng: truyền động cho băng tải, máy nghiền, gầu tải.
- Ngành thép & luyện kim: ứng dụng trong máy cán, hệ thống quay lò.
- Ngành nhựa, cao su, giấy: lắp cho máy ép, máy trộn, máy cán.
- Ngành năng lượng & tự động hóa: kết hợp với motor servo cho robot, thiết bị tự động công nghiệp.
3.2 Lợi ích vượt trội khi sử dụng BW(Y)15
- Chịu tải lớn, hoạt động ổn định, ngay cả trong môi trường va đập mạnh.
- Tuổi thọ cao, bảo trì đơn giản, giúp giảm chi phí vận hành lâu dài.
- Độ ồn thấp, vận hành êm ái, phù hợp các dây chuyền sản xuất liên tục.
- Thiết kế linh hoạt, dễ dàng tích hợp vào nhiều hệ thống truyền động.
- Hiệu suất cao, tiết kiệm năng lượng, góp phần tối ưu chi phí sản xuất.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917800986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
