1. Giới thiệu về Bộ giảm tốc Cycloid BL(Y)271812 – Ba cấp truyền động
1.1 Tổng quan sản phẩm

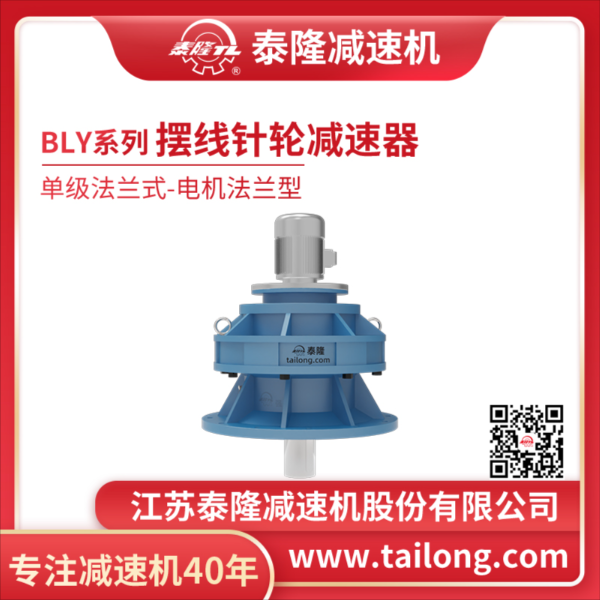

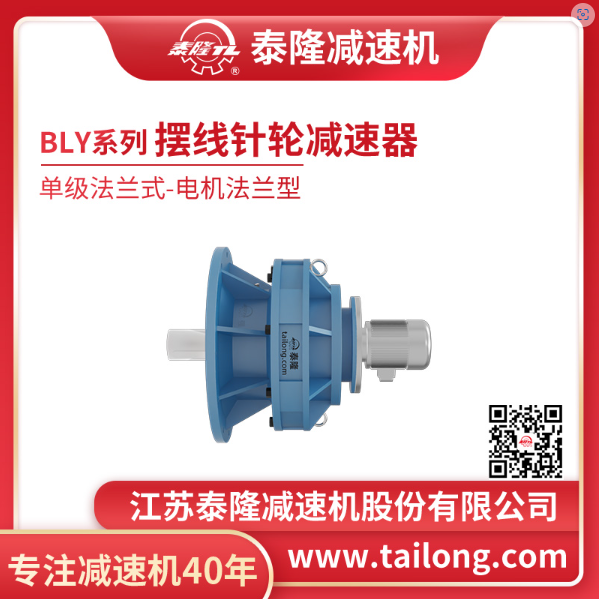

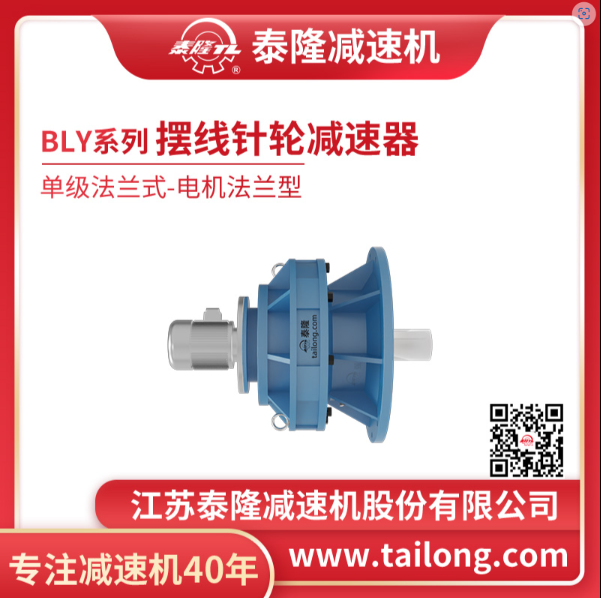

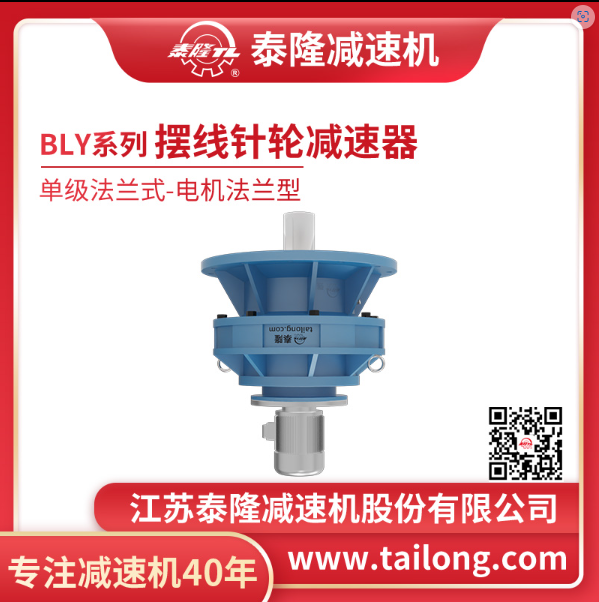

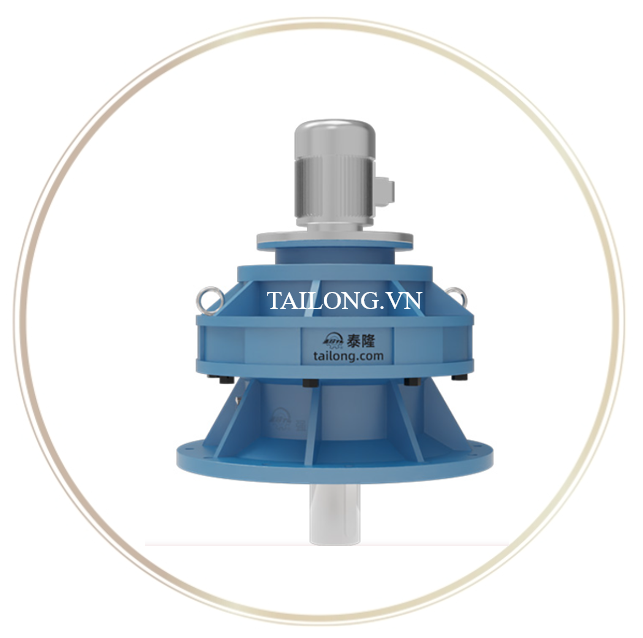

Bộ giảm tốc Cycloid BL(Y)271812 – ba cấp truyền động là một trong những model nổi bật của dòng Bộ Giảm Tốc Bánh Răng Kim Cycloid BL(Y) do Tập đoàn Tailong sản xuất và được phân phối chính thức tại Việt Nam bởi Cầu trục Đại Việt.
Với cấu trúc bánh răng kim Cycloid đặc trưng, sản phẩm mang lại khả năng chịu tải lớn, tỉ số truyền cao và hiệu suất vận hành ổn định.
Model BL(Y)271812 thuộc phân loại ba cấp truyền động (triple-stage transmission), giúp mở rộng phạm vi tỉ số truyền, tăng cường độ chính xác trong điều khiển tốc độ, đồng thời đảm bảo kích thước nhỏ gọn nhưng mô-men xoắn đầu ra cực lớn.
1.2 Đặc trưng thiết kế
- Cấu trúc Cycloid ba cấp: tối ưu tỉ số truyền, đáp ứng các ứng dụng công nghiệp yêu cầu tốc độ chậm, mô-men lớn.
- Hiệu suất cao: đạt từ 90–94% nhờ ma sát thấp và cơ chế truyền động đặc biệt.
- Thiết kế nhỏ gọn: tiết kiệm không gian lắp đặt, trọng lượng nhẹ hơn so với hộp số truyền thống cùng công suất.
- Vật liệu cao cấp: bánh răng kim Cycloid chế tạo từ thép hợp kim, xử lý nhiệt và mài chính xác, giúp tăng tuổi thọ.
- Hoạt động ổn định: chống rung lắc, vận hành êm, độ ồn thấp.
1.3 Ưu điểm nổi bật so với các dòng giảm tốc khác
- Tỉ số truyền lớn trong một thiết kế nhỏ gọn.
- Khả năng chịu quá tải gấp 3–5 lần so với các loại hộp giảm tốc bánh răng thường.
- Tuổi thọ vận hành dài, ít hỏng hóc, phù hợp môi trường khắc nghiệt.
- Độ chính xác cao, đảm bảo truyền động mượt mà, tiết kiệm năng lượng.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật (Tiếng Việt) |
Thông số kỹ thuật |
|---|---|---|
|
Type |
Mã/loại máy |
271812 |
|
D₁ |
Kích thước lắp đặt (chiều dài tổng thể theo trục ngang) |
360 mm |
|
D₂ |
Đường kính lỗ định tâm (chuẩn H9) |
316h9 mm |
|
E |
Khoảng cách giữa các lỗ định vị |
114 mm |
|
h |
Chiều cao từ đế đến tâm lỗ lắp |
26 mm |
|
R |
Khoảng cách lắp đặt bổ sung |
5 mm |
|
n |
Số lượng lỗ bắt bu lông |
8 |
|
d₀ |
Đường kính lỗ bu lông lắp đặt |
M16 |
|
d₁(h6) |
Đường kính trục ra (chuẩn dung sai h6) |
70 mm |
|
b₁ |
Chiều rộng then trục ra |
20 mm |
|
c₁ |
Độ sâu rãnh then trục ra |
74.5 mm |
|
l₁ |
Chiều dài trục ra |
105 mm |
|
d₂(h6) |
Đường kính trục vào (chuẩn dung sai h6) |
15 mm |
|
b₂ |
Chiều rộng then trục vào |
5 mm |
|
c₂ |
Độ sâu rãnh then trục vào |
17 mm |
|
l₂ |
Chiều dài trục vào |
22 mm |
|
D |
Đường kính mặt bích ngoài |
400 mm |
|
L |
Tổng chiều dài máy (trục đôi) |
634 mm |
|
L₁ |
Chiều dài phần trục chính (loại nối trực tiếp) |
584 mm |
|
S |
Không có thông tin rõ trong bảng |
M12 |
|
Weight (kg) |
Khối lượng sản phẩm (loại trục đôi) |
201 kg |
2.5. Tỷ số truyền, công suất đầu vào và mô-men xoắn đầu ra của bộ giảm tốc bánh răng kim cycloid một cấp. (hệ số làm việc K=1)
Danh sách tỷ số truyền, công suất đầu vào, mô-men xoắn cho phép của trục đầu ra, tốc độ đầu ra của bộ giảm tốc bánh răng kim cycloid hai cấp loại nối trực tiếp với động cơ.
Bảng tỉ số truyền, mô-men xoắn cho phép, lực hướng tâm cho phép của trục tốc độ thấp của bộ giảm tốc bánh răng kim cycloid ba cấp.
Bảng hướng dẫn chọn bộ giảm tốc bánh răng kim cycloid
The Instruction Sheet of Cycloid Pin Wheel Reducer
Dòng sản phẩm bộ giảm tốc bánh răng kim cycloid này được thiết kế để làm việc với các điều kiện sau:
- Thời gian làm việc hàng ngày: 8 giờ
- Làm việc liên tục
- Tải đều
Nếu điều kiện thực tế khác với các điều kiện trên, cần điều chỉnh theo hệ số làm việc KA, như trong Bảng hệ số làm việc KA dưới đây:
Bảng hệ số làm việc KA (Table for Working Coefficient KA)
|
Loại truyền động chính (Prime mover) |
Thời gian làm việc (Service time) |
Tải đều (Uniform load) |
Tải va đập trung bình (Medium shock load) |
Tải va đập lớn (Heavy shock load) |
|---|---|---|---|---|
|
Động cơ điện (Motors) |
Làm việc liên tục ≤ 8h/ngày |
1.0 |
1.25 |
1.5 |
|
Làm việc liên tục 8-10h/ngày |
1.05 |
1.35 |
1.75 |
|
|
Làm việc liên tục >10h/ngày |
1.1 |
1.5 |
2.0 |
Ghi chú (Note):
- Tải tức thời lớn nhất hoặc tải khi khởi động không được vượt quá tải định mức (không được vượt quá 160% tải định mức).
- Khi điều kiện làm việc và tính chất tải không giống với dữ liệu trong bảng, chọn hệ số K = 1.0~1.7.
- Nếu bộ truyền động là động cơ một xi-lanh, nên chọn K = 1.2~1.8.
- Nếu điều kiện làm việc và đặc điểm tải trong bảng không phù hợp, chọn hệ số K = 1.2~1.8.
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid BL(Y)271812
3.1 Ứng dụng công nghiệp
Với cấu trúc ba cấp và đặc tính chịu tải lớn, Bộ giảm tốc Cycloid BL(Y)271812 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ngành cầu trục & thiết bị nâng hạ: sử dụng cho cơ cấu nâng, di chuyển, xoay quay.
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền, sàng rung.
- Ngành luyện kim & thép: máy cán, thiết bị quay lò luyện, hệ thống nâng hạ tải trọng nặng.
- Ngành năng lượng: máy phát điện, tua-bin, hệ thống bơm công suất lớn.
- Ngành chế biến công nghiệp: máy trộn, máy khuấy, máy ép, máy ép nhựa và cao su.
3.2 Lợi ích khi sử dụng BL(Y)271812
- Hiệu suất cao, tiết kiệm năng lượng, giảm chi phí vận hành.
- Mô-men xoắn lớn, tải nặng ổn định, phù hợp cho dây chuyền công nghiệp liên tục.
- Tuổi thọ dài, bảo trì đơn giản, giảm thời gian ngừng máy.
- Kết cấu nhỏ gọn nhưng bền bỉ, dễ dàng lắp đặt ở không gian hạn chế.
- Độ an toàn và tin cậy cao, hạn chế rủi ro sự cố trong sản xuất.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
