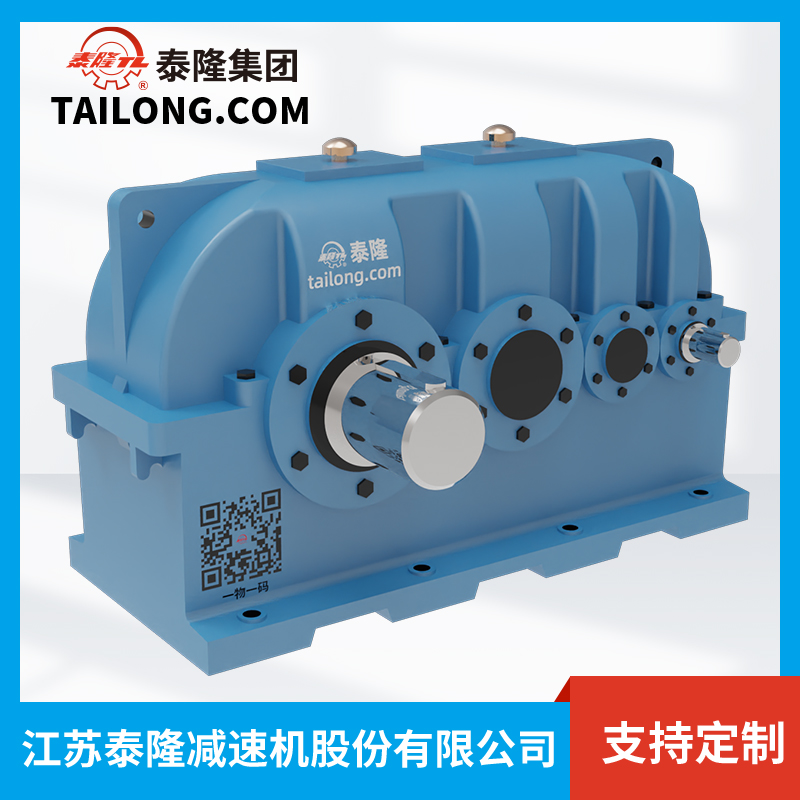

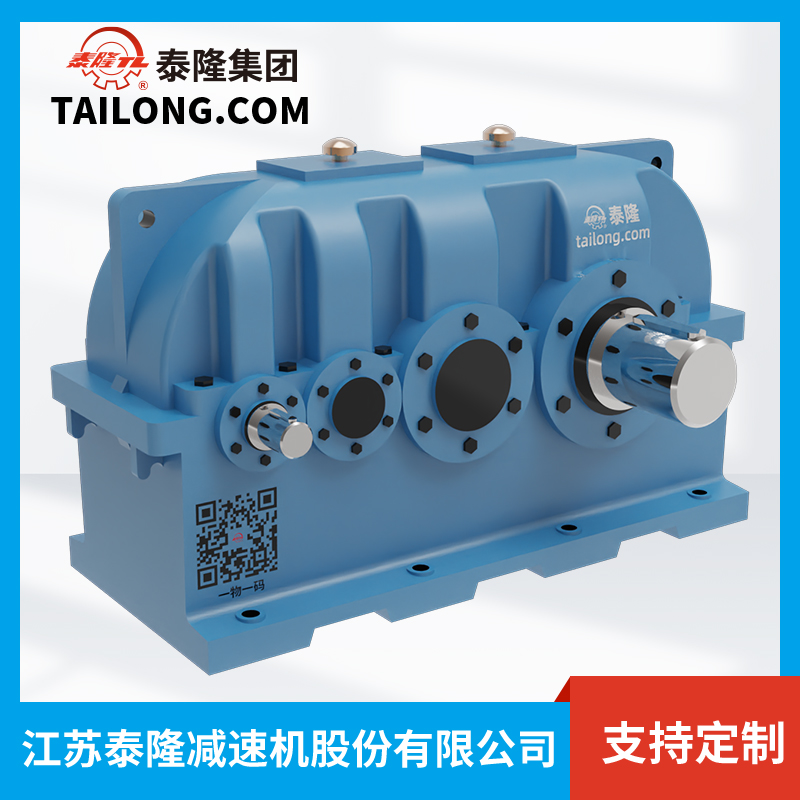

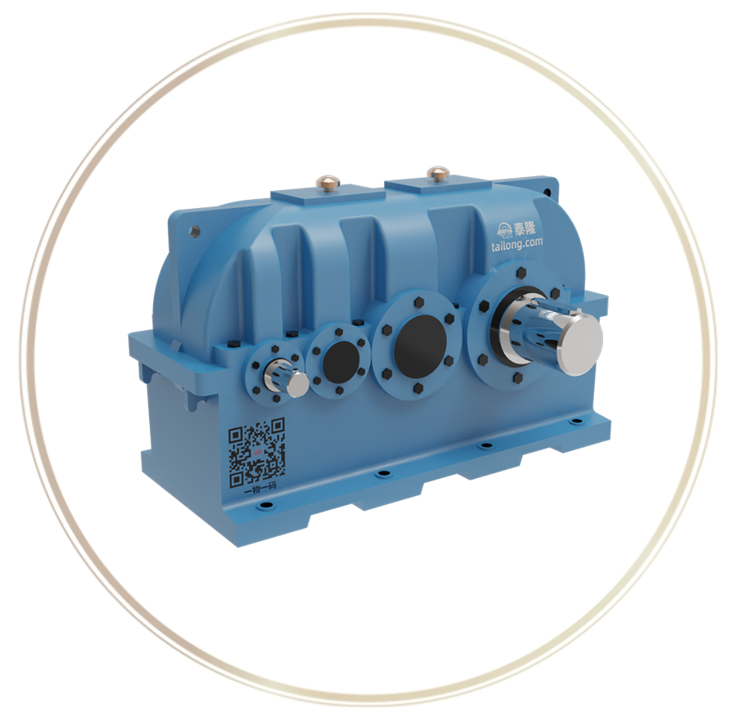

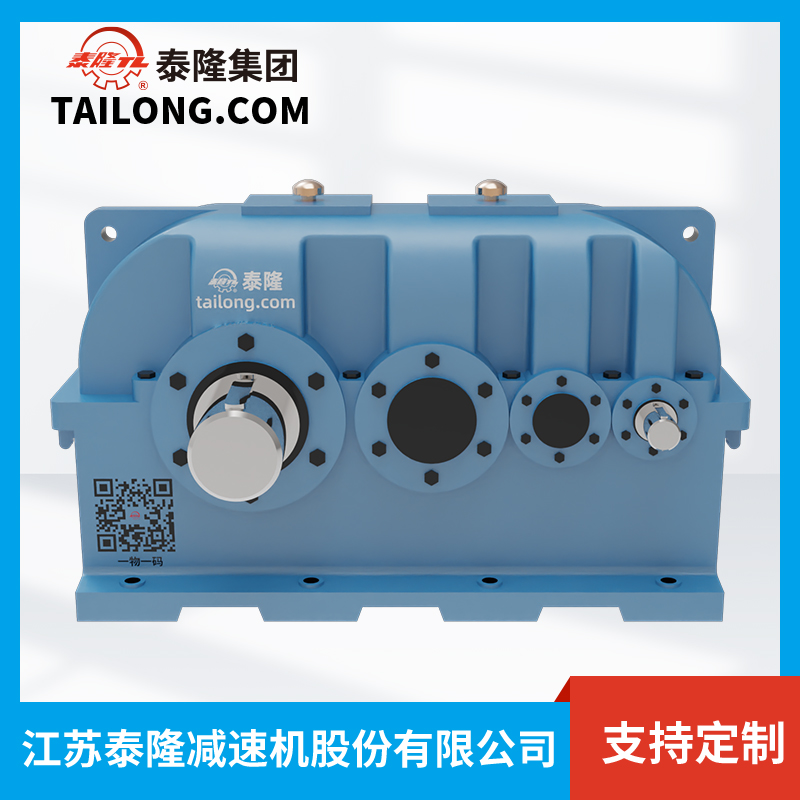

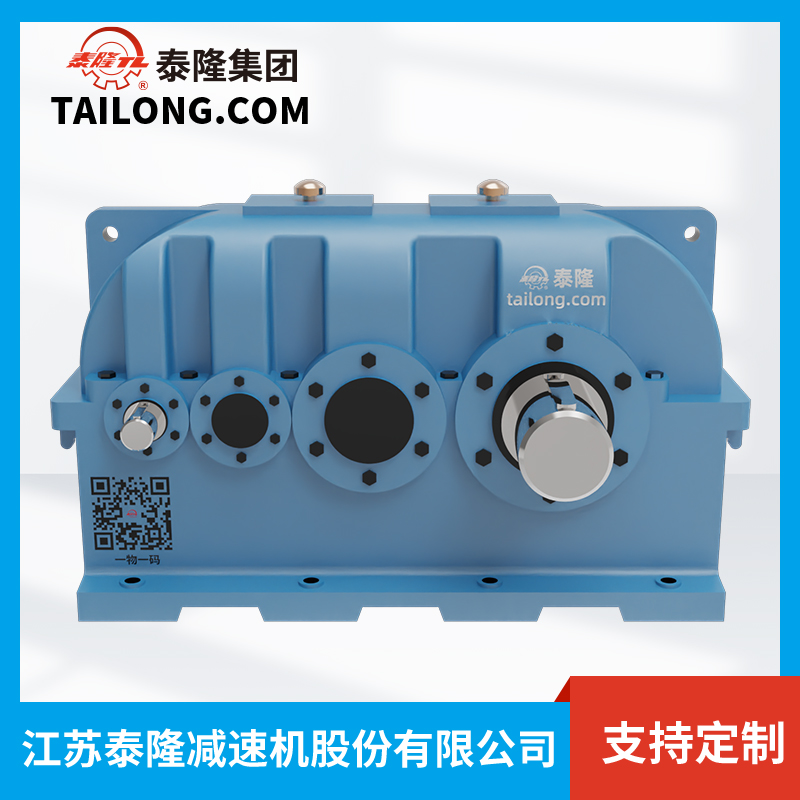

1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng ZSY500
1.1 Tổng quan sản phẩm
Bộ giảm tốc ZSY500 là một trong những model công suất lớn thuộc dòng hộp giảm tốc bề mặt răng cứng ZSY do Tập đoàn Tailong sản xuất. Đây là dòng hộp số công nghiệp được thiết kế với khả năng chịu tải cực cao, hiệu suất truyền động vượt trội và tuổi thọ dài hạn, chuyên dùng cho các ngành công nghiệp nặng.
Model ZSY500 được phân phối độc quyền tại Việt Nam bởi Công ty Cầu trục Đại Việt, cam kết cung cấp sản phẩm chính hãng Tailong, đáp ứng các tiêu chuẩn chất lượng quốc tế.
1.2 Đặc trưng thiết kế
- Bánh răng bề mặt cứng (hardened gear surface): được chế tạo từ thép hợp kim, xử lý tôi và mài chính xác, độ cứng đạt 58–62 HRC, chống mài mòn hiệu quả.
- Hiệu suất truyền động cao: đạt từ 95–98%, giảm tổn thất năng lượng.
- Cấu tạo vỏ hộp chắc chắn: đúc từ gang hoặc thép chất lượng cao, tăng độ ổn định khi vận hành.
- Tỉ số truyền đa dạng: có thể tùy chỉnh theo yêu cầu ứng dụng.
- Tích hợp nhiều tùy chọn lắp đặt: trục ngang, trục đứng, lắp chân đế hoặc mặt bích.
- Hệ thống bôi trơn tối ưu: giúp giảm ma sát, nâng cao tuổi thọ bánh răng.
1.3 Ưu điểm nổi bật so với các dòng hộp giảm tốc khác
- Công suất và mô-men xoắn cực lớn, đáp ứng nhu cầu của các dây chuyền sản xuất công nghiệp nặng.
- Vận hành ổn định, độ ồn thấp, ngay cả trong điều kiện tải trọng khắc nghiệt.
- Tuổi thọ lâu dài, giảm chi phí bảo dưỡng và thay thế.
- Linh hoạt trong lắp đặt và ứng dụng, dễ dàng đồng bộ với các loại motor công nghiệp khác.
2. Thông tin chi tiết của HGT ZSY500
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 500
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
A |
Kích thước tổng thể chiều dài (Overall length) |
1790 mm |
|
B |
Kích thước tổng thể chiều rộng (Overall width) |
830 mm |
|
H |
Chiều cao tổng thể (Overall height) |
1170 mm |
|
a |
Khoảng cách trục tâm cuối (End stage center distance) |
1105 mm |
|
D2 (m6) |
Đường kính trục đầu vào |
240 mm |
|
l₂ |
Chiều dài trục đầu vào |
330 mm |
|
L₂ |
Tổng chiều dài trục đầu vào |
730 mm |
|
b₂ |
Chiều rộng then đầu vào |
56 mm |
|
t₂ |
Độ sâu rãnh then đầu vào |
252 mm |
|
C |
Khoảng cách giữa các lỗ chân đế |
100 mm |
|
m₁ |
Khoảng cách từ tâm trục ra đến chân đế |
1500 mm |
|
m₂ |
Khoảng cách giữa các chân đế (theo chiều ngang) |
500 mm |
|
m₃ |
Khoảng cách giữa các chân đế (theo chiều dọc) |
710 mm |
|
n₁ |
Khoảng cách lỗ bắt vít phía trước – sau |
57.5 mm |
|
n₂ |
Khoảng cách lỗ bắt vít trái – phải |
337.5 mm |
|
e₁ |
Khoảng cách giữa hai lỗ lắp bulông (trước) |
202.5 mm |
|
e₂ |
Khoảng cách giữa hai lỗ lắp bulông (sau) |
277 mm |
|
e₃ |
Khoảng cách tổng chiều ngang |
557 mm |
|
h |
Chiều cao đến tâm trục |
560 mm |
|
d₃ |
Đường kính lỗ bulông chân đế |
48 mm |
|
n |
Số lượng lỗ bắt bulông chân đế |
8 lỗ (ngầm hiểu từ hình) |
|
Weight |
Trọng lượng thiết bị |
3800 kg |
|
Lubricant volume (L) |
Dung tích dầu bôi trơn |
300 L |
Với tỉ số truyền i = 22.4 ~ 45:
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
d (m₀) |
Đường kính trục ra |
80 mm |
|
l₁ |
Chiều dài trục ra từ tâm |
130 mm |
|
L₁ |
Tổng chiều dài trục |
515 mm |
|
b₁ |
Chiều rộng then |
22 mm |
|
t₁ |
Độ sâu rãnh then |
85 mm |
Với tỉ số truyền i = 50 ~ 90:
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
d (m₀) |
Đường kính trục ra |
65 mm |
|
l₁ |
Chiều dài trục ra từ tâm |
105 mm |
|
L₁ |
Tổng chiều dài trục |
490 mm |
|
b₁ |
Chiều rộng then |
18 mm |
|
t₁ |
Độ sâu rãnh then |
69 mm |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của ZSY500
3.1 Ứng dụng công nghiệp
Với thiết kế mạnh mẽ và khả năng chịu tải vượt trội, bộ giảm tốc ZSY500 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành xi măng & khai khoáng: sử dụng cho máy nghiền, băng tải, gầu tải, máy sàng.
- Ngành luyện kim & thép: lắp trong máy cán, hệ thống lò quay, thiết bị nâng hạ.
- Ngành năng lượng: ứng dụng trong máy phát điện, hệ thống bơm công suất lớn, tuabin.
- Ngành hóa chất & vật liệu xây dựng: điều khiển máy trộn, máy khuấy, lò nung.
- Ngành cầu trục công nghiệp: sử dụng trong cơ cấu nâng hạ, di chuyển cầu trục.
3.2 Lợi ích khi sử dụng hộp giảm tốc ZSY500
- Hiệu suất truyền động cao, tiết kiệm năng lượng vận hành.
- Chịu tải nặng trong thời gian dài, phù hợp cho sản xuất công nghiệp liên tục.
- Vận hành ổn định, ít hỏng hóc, giảm thời gian dừng máy và tăng năng suất.
- Bảo trì đơn giản, chi phí thấp, dễ dàng thay thế linh kiện khi cần.
- Giải pháp tối ưu cho các hệ thống truyền động công nghiệp nặng, đảm bảo hiệu quả lâu dài.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 09175000986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
