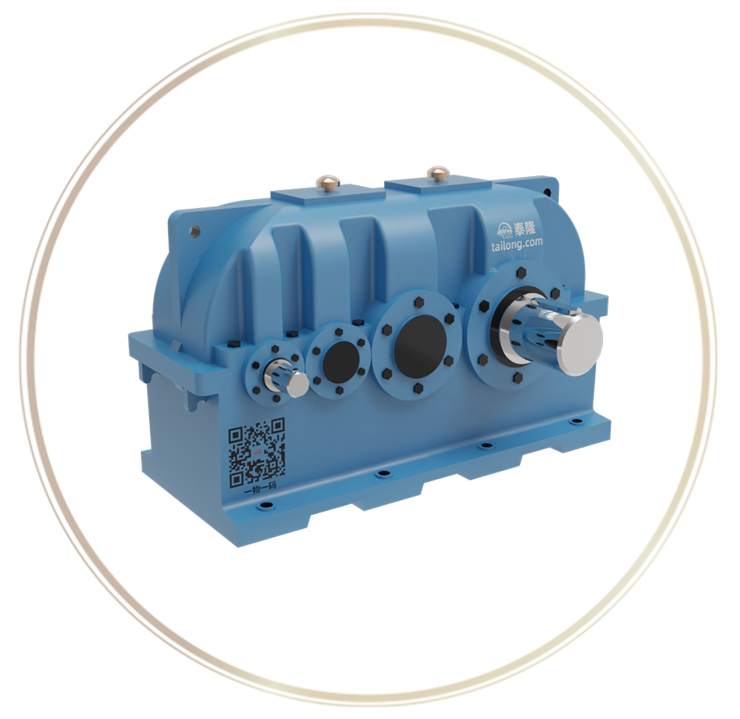

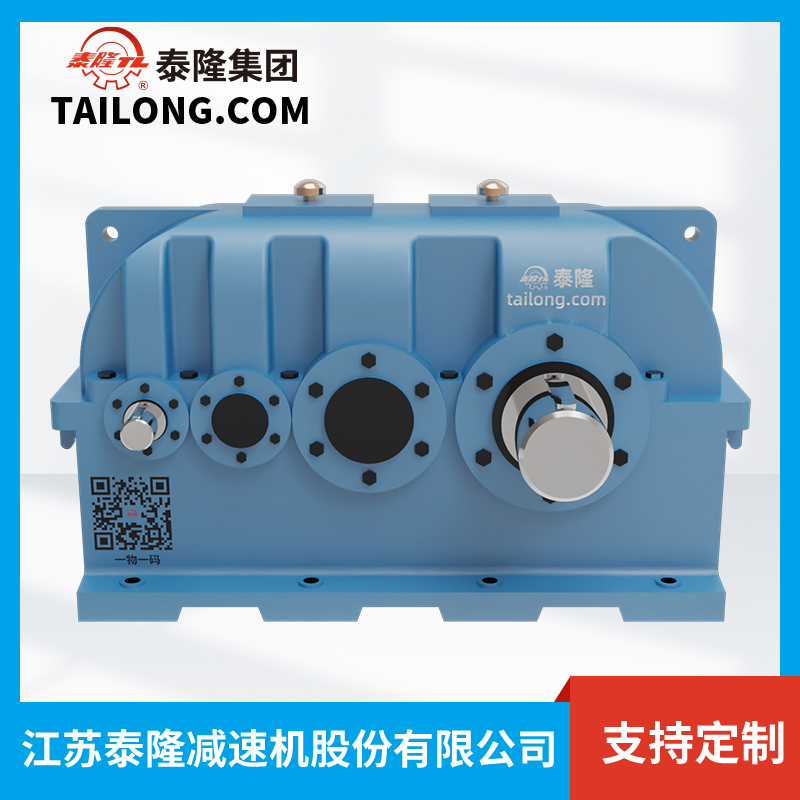

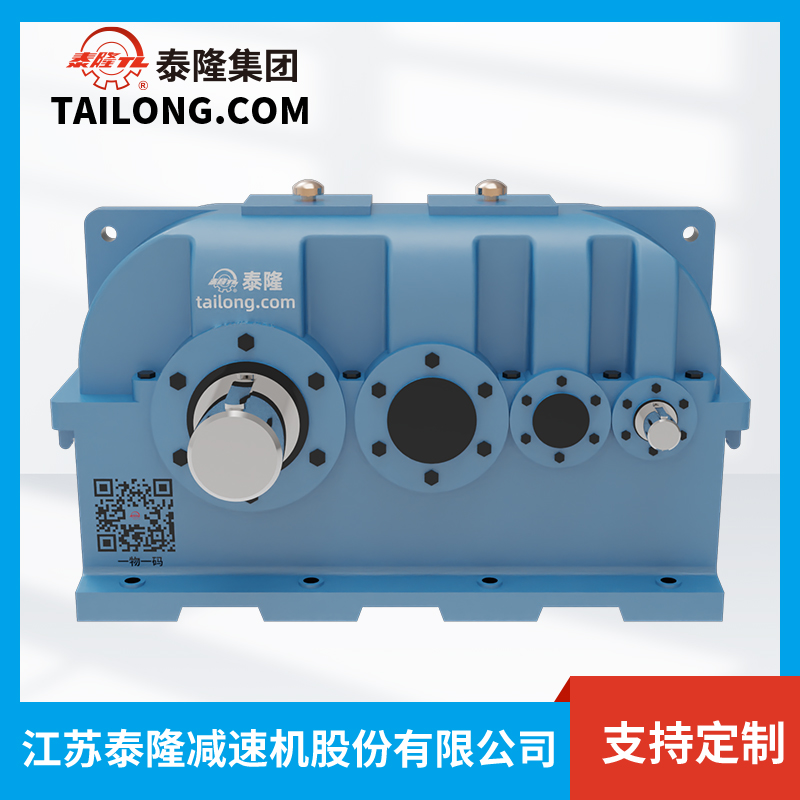

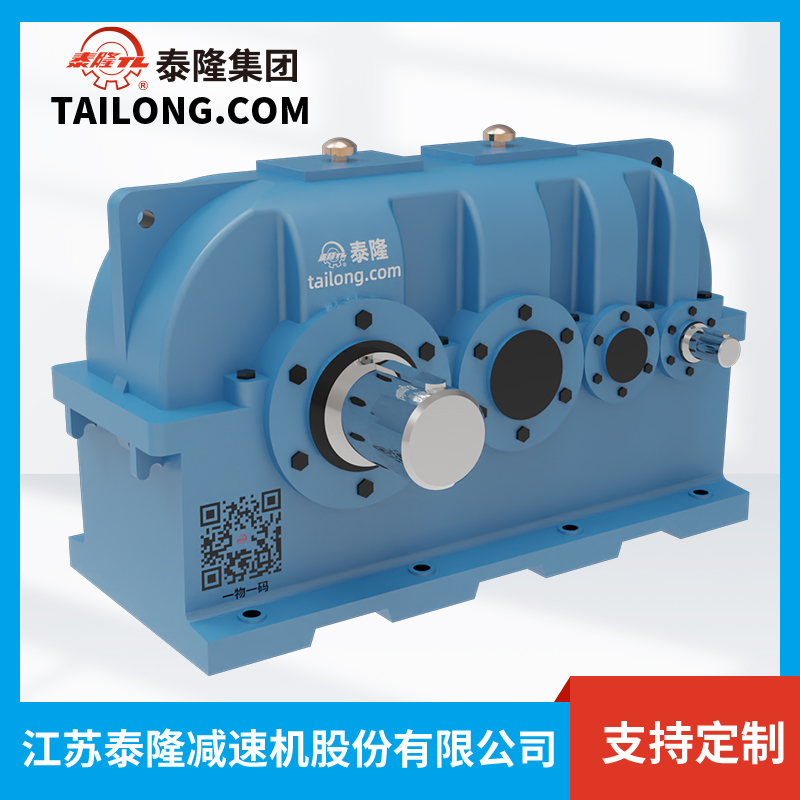

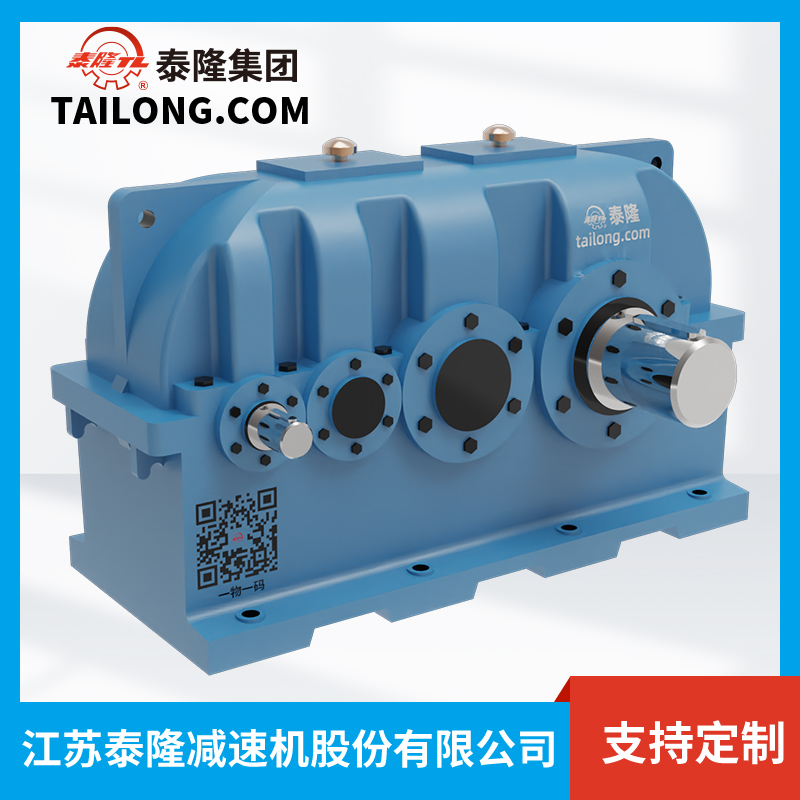

1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng ZSY280
1.1 Tổng quan sản phẩm
Bộ giảm tốc ZSY280 thuộc dòng hộp giảm tốc bề mặt răng cứng ZSY-Series do Tập đoàn Tailong sản xuất và được Cầu trục Đại Việt phân phối độc quyền tại Việt Nam.
Dòng ZSY nổi tiếng nhờ thiết kế bánh răng bề mặt cứng (hardened gear surface) được chế tạo bằng thép hợp kim chất lượng cao, trải qua quá trình tôi và mài chính xác, đạt độ cứng 58–62 HRC, mang lại khả năng chịu tải vượt trội và tuổi thọ lâu dài.
Model ZSY280 được sử dụng rộng rãi trong các hệ thống truyền động công nghiệp nặng, nơi yêu cầu công suất lớn, hiệu suất cao và độ bền ổn định. Đây là lựa chọn tối ưu cho các doanh nghiệp cần thiết bị giảm tốc đáng tin cậy, vận hành liên tục trong môi trường khắc nghiệt.
1.2 Đặc trưng thiết kế
- Kết cấu bánh răng cứng: Độ cứng cao, chịu tải mạnh, chống mài mòn.
- Tỉ số truyền đa dạng: Phù hợp nhiều loại máy móc công nghiệp.
- Vỏ hộp chắc chắn: Đúc bằng gang hoặc thép, độ bền cơ học cao, giảm rung lắc.
- Vận hành êm ái: Độ ồn thấp nhờ công nghệ mài răng tiên tiến.
- Linh hoạt lắp đặt: Có nhiều tùy chọn trục ra và dạng lắp đặt (chân đế, mặt bích).
- Hiệu suất truyền động cao: Đạt 94–98%, tiết kiệm điện năng và giảm tổn thất.
1.3 Ưu điểm so với các dòng hộp giảm tốc khác
- Chịu tải lớn hơn 30–40% so với hộp giảm tốc bề mặt răng mềm.
- Tuổi thọ dài hạn, độ an toàn cao trong vận hành.
- Thích hợp cho hệ thống truyền động công suất lớn và hoạt động liên tục.
- Chi phí bảo dưỡng thấp, dễ dàng thay thế linh kiện.
2. Thông tin chi tiết của HGT ZSY280
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 280
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
A |
Kích thước tổng thể chiều dài (Overall length) |
1025 mm |
|
B |
Kích thước tổng thể chiều rộng (Overall width) |
500 mm |
|
H |
Chiều cao tổng thể (Overall height) |
662 mm |
|
a |
Khoảng cách trục tâm cuối (End stage center distance) |
620 mm |
|
D2 (m6) |
Đường kính trục đầu vào |
130 mm |
|
l₂ |
Chiều dài trục đầu vào |
200 mm |
|
L₂ |
Tổng chiều dài trục đầu vào |
440 mm |
|
b₂ |
Chiều rộng then đầu vào |
32 mm |
|
t₂ |
Độ sâu rãnh then đầu vào |
137 mm |
|
C |
Khoảng cách giữa các lỗ chân đế |
50 mm |
|
m₁ |
Khoảng cách từ tâm trục ra đến chân đế |
855 mm |
|
m₂ |
Khoảng cách giữa các chân đế (theo chiều ngang) |
285 mm |
|
m₃ |
Khoảng cách giữa các chân đế (theo chiều dọc) |
430 mm |
|
n₁ |
Khoảng cách lỗ bắt vít phía trước – sau |
35 mm |
|
n₂ |
Khoảng cách lỗ bắt vít trái – phải |
200 mm |
|
e₁ |
Khoảng cách giữa hai lỗ lắp bulông (trước) |
120 mm |
|
e₂ |
Khoảng cách giữa hai lỗ lắp bulông (sau) |
160 mm |
|
e₃ |
Khoảng cách tổng chiều ngang |
325 mm |
|
h |
Chiều cao đến tâm trục |
315 mm |
|
d₃ |
Đường kính lỗ bulông chân đế |
28 mm |
|
n |
Số lượng lỗ bắt bulông chân đế |
8 lỗ (ngầm hiểu từ hình) |
|
Weight |
Trọng lượng thiết bị |
750 kg |
|
Lubricant volume (L) |
Dung tích dầu bôi trơn |
53 L |
Với tỉ số truyền i = 22.4 ~ 71:
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
d (m₀) |
Đường kính trục ra |
48 mm |
|
l₁ |
Chiều dài trục ra từ tâm |
82 mm |
|
L₁ |
Tổng chiều dài trục |
307 mm |
|
b₁ |
Chiều rộng then |
14 mm |
|
t₁ |
Độ sâu rãnh then |
51.5 mm |
Với tỉ số truyền i = 80 ~ 100:
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
d (m₀) |
Đường kính trục ra |
38 mm |
|
l₁ |
Chiều dài trục ra từ tâm |
58 mm |
|
L₁ |
Tổng chiều dài trục |
283 mm |
|
b₁ |
Chiều rộng then |
10 mm |
|
t₁ |
Độ sâu rãnh then |
41 mm |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của ZSY280
3.1 Ứng dụng công nghiệp
Nhờ cấu trúc bền chắc và khả năng chịu tải cao, bộ giảm tốc ZSY280 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành xi măng & khai khoáng: Vận hành băng tải, gầu tải, máy nghiền.
- Ngành luyện kim & thép: Truyền động cho máy cán, trục quay lò luyện, thiết bị nâng hạ.
- Ngành năng lượng: Ứng dụng trong tua-bin, bơm công suất lớn, máy phát điện.
- Ngành hóa chất & vật liệu xây dựng: Hộp số cho máy khuấy, máy trộn, lò quay.
- Ngành cầu trục & cơ khí chế tạo: Truyền động trong các cơ cấu nâng, di chuyển và hệ thống công nghiệp nặng.
3.2 Ưu điểm khi sử dụng ZSY280
- Hiệu suất cao (94–98%), giúp tiết kiệm năng lượng trong quá trình vận hành.
- Độ bền vượt trội, có thể làm việc liên tục trong môi trường tải nặng.
- Hoạt động ổn định, độ ồn thấp, đảm bảo sự an toàn và thoải mái cho môi trường làm việc.
- Thiết kế linh hoạt, dễ tích hợp với nhiều loại máy móc công nghiệp.
- Giảm chi phí bảo trì, nâng cao hiệu quả sản xuất.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
