1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng ZLZ224
1.1 Tổng quan sản phẩm

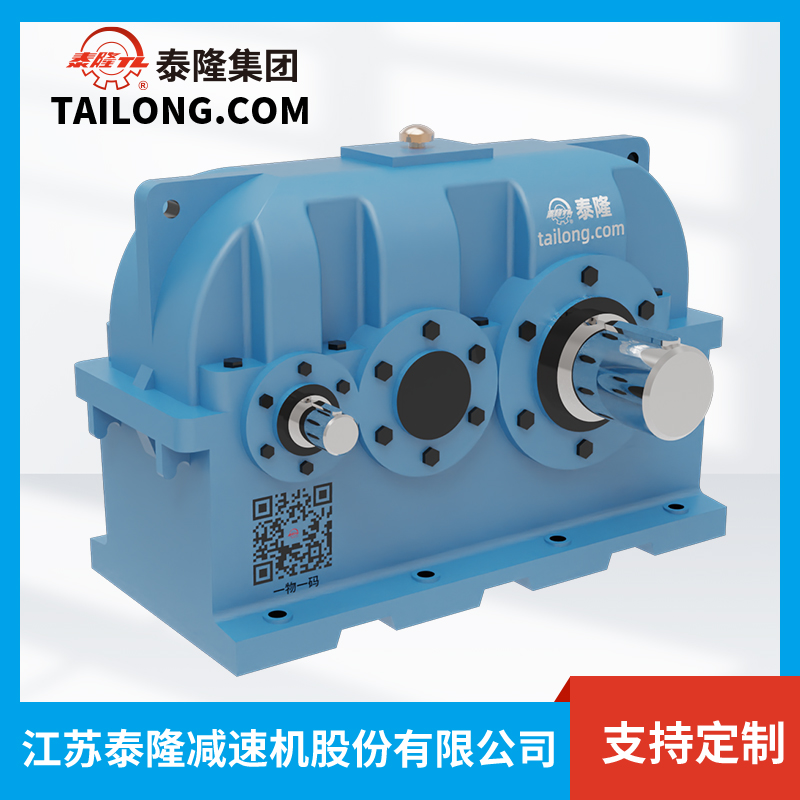

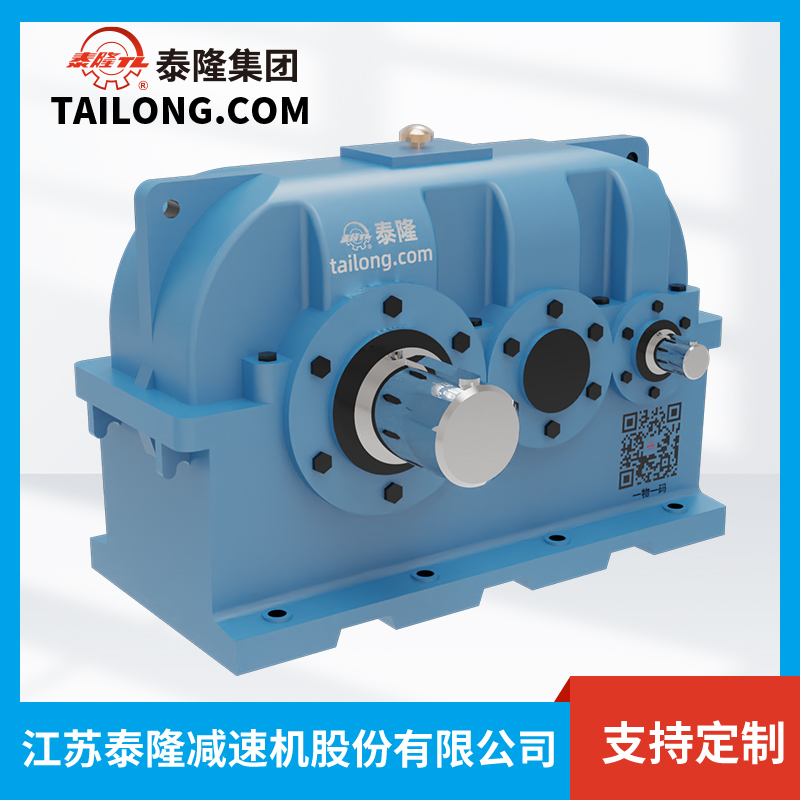

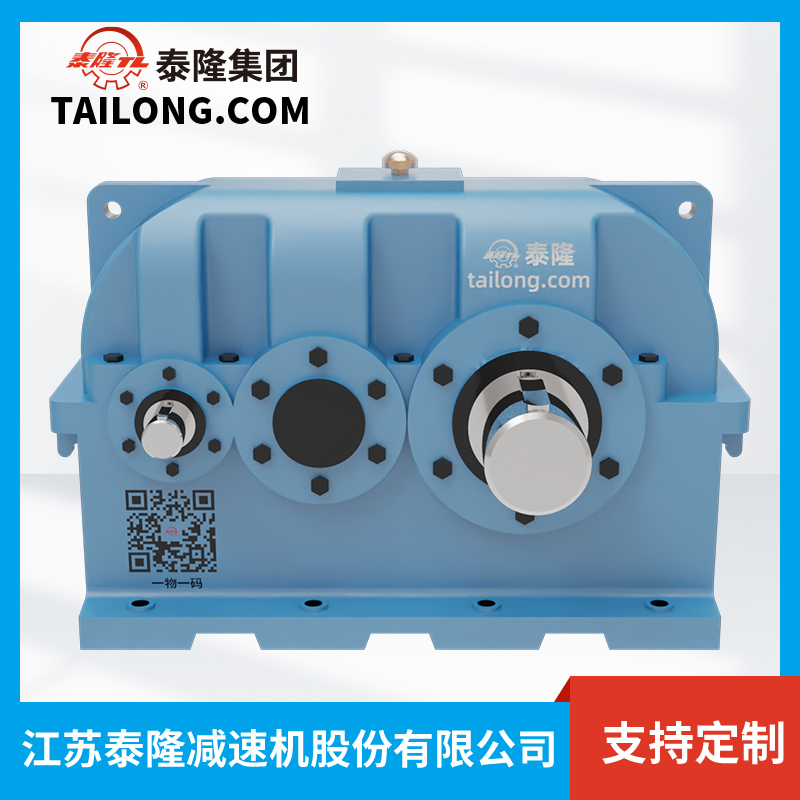

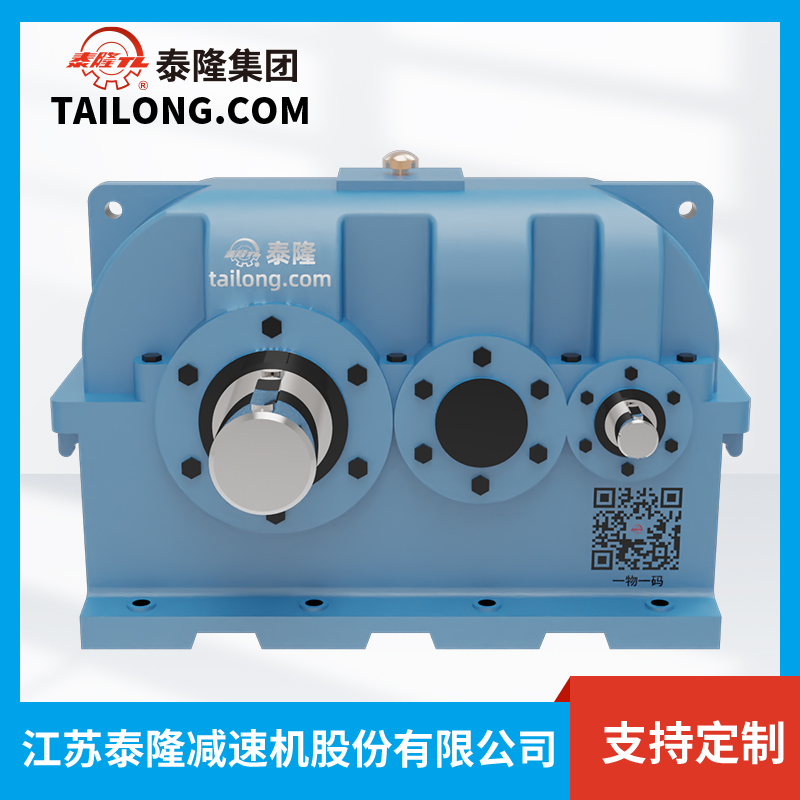

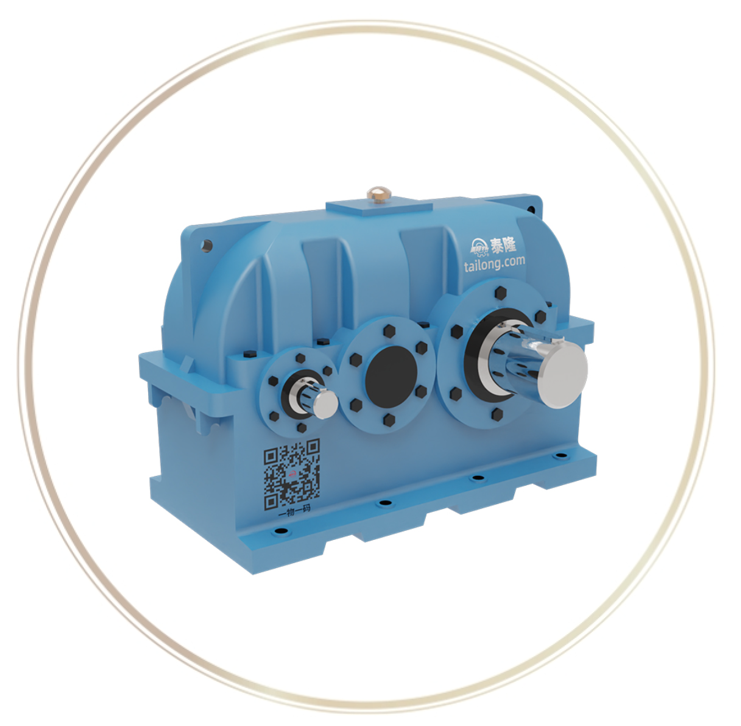

Bộ giảm tốc bề mặt răng cứng ZLZ224 là model quan trọng thuộc dòng hộp giảm tốc bề mặt răng cứng ZLZ-Series do Tập đoàn Tailong chế tạo và được phân phối chính hãng tại Việt Nam bởi Cầu trục Đại Việt.
Dòng sản phẩm ZLZ nổi bật với khả năng truyền động ổn định, chịu tải lớn, hiệu suất cao và tuổi thọ dài hạn, thích hợp cho nhiều ngành công nghiệp nặng.
Với mã ZLZ224, sản phẩm được thiết kế theo tiêu chuẩn quốc tế, đảm bảo tỉ số truyền chính xác, độ bền vượt trội và khả năng vận hành liên tục trong môi trường khắc nghiệt. Đây là lựa chọn hàng đầu cho các doanh nghiệp cần hộp số công nghiệp bền bỉ và tối ưu chi phí vận hành.
1.2 Đặc trưng thiết kế
- Bánh răng bề mặt cứng: chế tạo từ thép hợp kim cao cấp, tôi luyện và mài răng chính xác, đạt độ cứng 58–62 HRC, chống mài mòn hiệu quả.
- Kết cấu vỏ hộp chắc chắn: làm từ gang đúc bền bỉ, giảm rung động và tăng độ ổn định khi làm việc.
- Hiệu suất truyền động cao: đạt mức 95–98%, giúp tiết kiệm năng lượng trong vận hành.
- Đa dạng tỉ số truyền: phù hợp với nhiều dải tốc độ và công suất khác nhau.
- Tích hợp nhiều phương án lắp đặt: trục ngang, trục dọc, trục đặc, trục rỗng, đáp ứng nhiều ứng dụng thực tế.
1.3 Ưu điểm nổi bật so với các dòng hộp giảm tốc khác
- Chịu tải nặng tốt hơn 30–40% so với các loại hộp giảm tốc bề mặt mềm.
- Độ chính xác cao và tiếng ồn thấp, đảm bảo vận hành êm ái.
- Tuổi thọ dài hạn, giảm chi phí bảo trì và thay thế.
- Linh hoạt trong ứng dụng, dễ dàng kết hợp với nhiều loại động cơ công nghiệp.
2. Thông tin chi tiết của HGT ZLZ224
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 224
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
A |
Chiều dài tổng thể của thiết bị |
755 mm |
|
B |
Chiều rộng tổng thể của thiết bị |
390 mm |
|
H |
Chiều cao tổng thể |
515 mm |
|
a |
Khoảng cách tâm trục đến mặt chân đế |
384 mm |
|
d₂ (m₆) |
Đường kính trục đầu vào (loại m₆) |
100 mm |
|
l₂ |
Chiều dài trục đầu vào |
165 mm |
|
L₂ |
Chiều dài đoạn lắp then đầu vào |
355 mm |
|
b₂ |
Bề rộng then |
28 mm |
|
t₂ |
Chiều sâu then |
106 mm |
|
C |
Khoảng cách giữa các lỗ chân đế (lỗ bắt bu lông) |
40 mm |
|
m₁ |
Khoảng cách từ tâm trục ra đến chân đế |
310 mm |
|
m₂ |
Khoảng cách giữa các chân đế (ngang) |
– |
|
m₃ |
Khoảng cách giữa các chân đế (dọc) |
335 mm |
|
n₁ |
Khoảng cách lỗ bắt vít phía trước – sau |
70 mm |
|
n₂ |
Khoảng cách lỗ bắt vít trái – phải |
16.5 mm |
|
e₁ |
Khoảng cách giữa hai lỗ lắp bulông (trước) |
137.5 mm |
|
e₂ |
Khoảng cách giữa hai lỗ lắp bulông (sau) |
168 mm |
|
e₃ |
Khoảng cách tổng chiều ngang |
263 mm |
|
h |
Chiều cao đến tâm trục |
250 mm |
|
d₃ |
Đường kính lỗ bắt bu lông chân đế (Anchor bolt) |
24 mm |
|
n |
Số lượng lỗ bắt bu lông chân đế |
6 |
|
Weight |
Trọng lượng thiết bị |
370 kg |
|
Lubricant volume |
Dung tích dầu bôi trơn |
23 L |
Với tỉ số truyền i = 6.3 ~ 11.2
|
Ký hiệu |
Ý nghĩa |
Giá trị |
|---|---|---|
|
d₁ (m₄) |
Đường kính trục đầu ra (loại m₄) |
48 mm |
|
l₁ |
Chiều dài trục đầu ra |
82 mm |
|
L₁ |
Chiều dài đoạn lắp then |
267 mm |
|
b₁ |
Bề rộng then |
14 mm |
|
t₁ |
Chiều sâu then |
51.5 mm |
Với tỉ số truyền i = 12.5 ~ 20
|
Ký hiệu |
Ý nghĩa |
Giá trị |
|---|---|---|
|
d₁ (m₄) |
Đường kính trục đầu ra (loại m₄) |
42 mm |
|
l₁ |
Chiều dài trục đầu ra |
82 mm |
|
L₁ |
Chiều dài đoạn lắp then |
267 mm |
|
b₁ |
Bề rộng then |
12 mm |
|
t₁ |
Chiều sâu then |
45 mm |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của ZLZ224
3.1 Ứng dụng công nghiệp
Bộ giảm tốc ZLZ224 được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi khả năng chịu tải cao, vận hành liên tục và độ tin cậy lớn, điển hình như:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền, lò quay.
- Ngành luyện kim & thép: sử dụng cho máy cán thép, máy cuốn, hệ thống lò luyện.
- Ngành năng lượng: lắp đặt trong tua-bin, hệ thống bơm công suất lớn, máy phát điện.
- Ngành cầu trục & thiết bị nâng hạ: tích hợp trong cơ cấu nâng và di chuyển cầu trục.
- Ngành chế biến gỗ, giấy & vật liệu xây dựng: hộp số cho máy trộn, máy ép, máy cán.
3.2 Lợi ích khi lựa chọn ZLZ224
- Độ bền cao, tuổi thọ dài: giúp doanh nghiệp tối ưu chi phí đầu tư và bảo trì.
- Vận hành ổn định, hiệu suất cao: phù hợp cho các dây chuyền sản xuất liên tục.
- Tiết kiệm năng lượng: nhờ hiệu suất truyền động lớn, giảm hao phí công suất.
- Tính an toàn vượt trội: hạn chế sự cố, đảm bảo dây chuyền vận hành trơn tru.
- Đa dạng tùy chọn lắp đặt: dễ dàng tích hợp vào nhiều hệ thống truyền động công nghiệp.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 09172240986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
