1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng ZLY200
1.1 Tổng quan sản phẩm

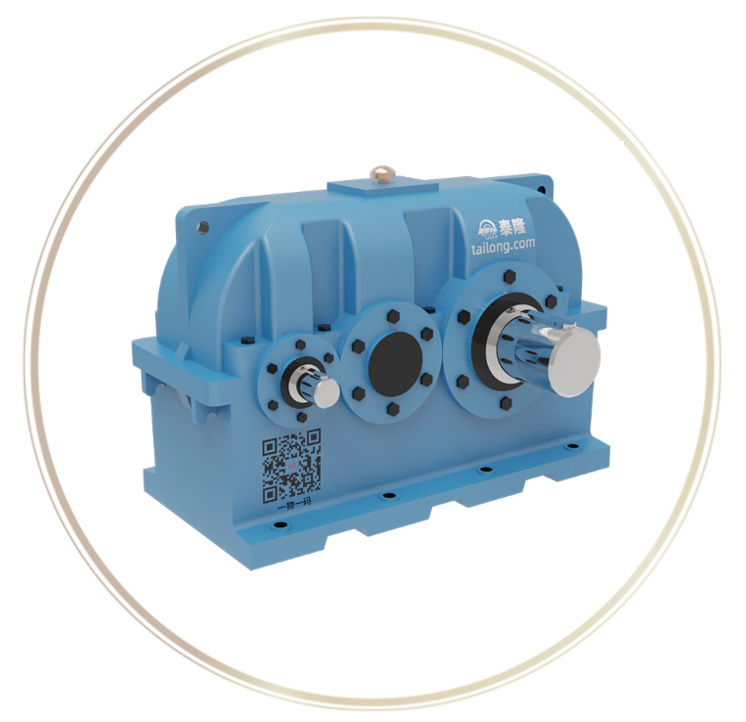

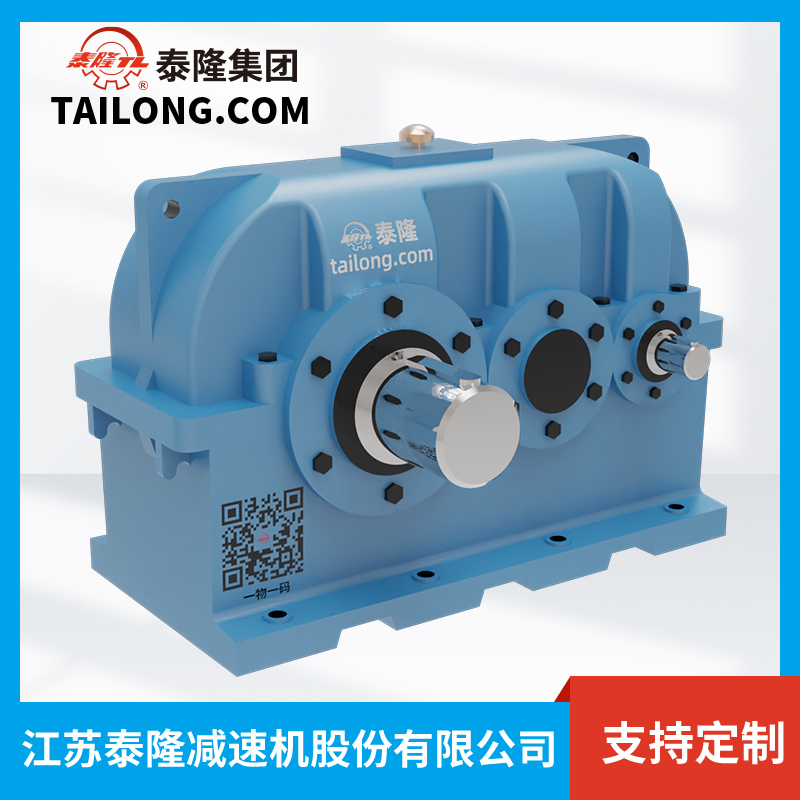

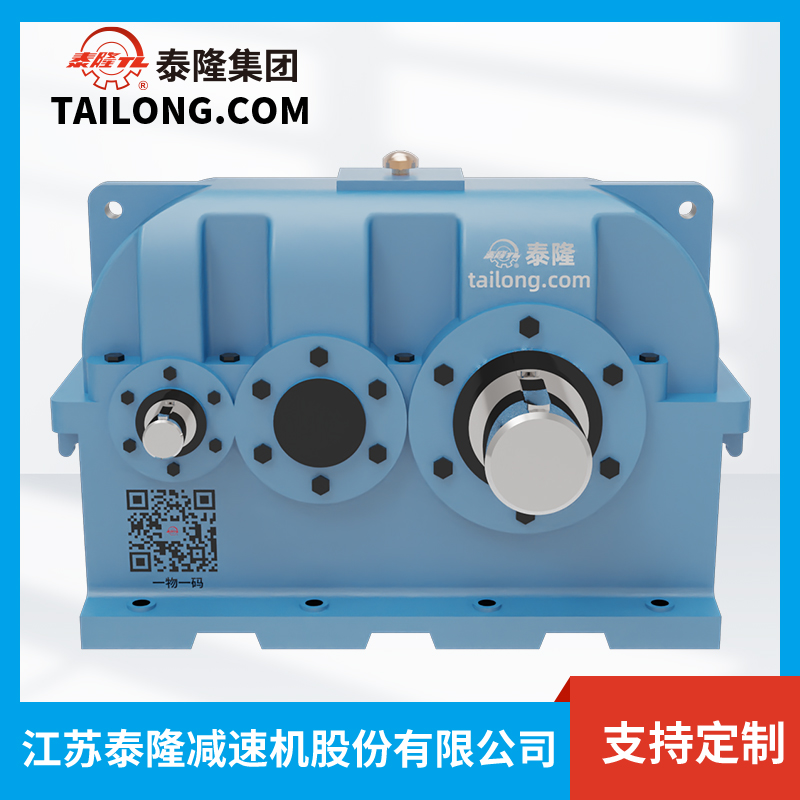

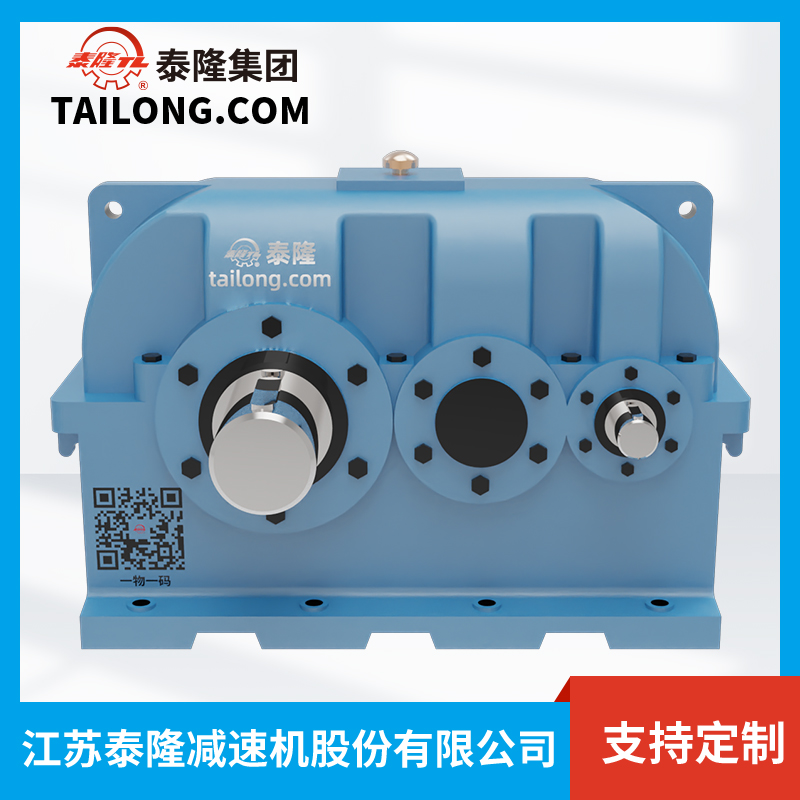

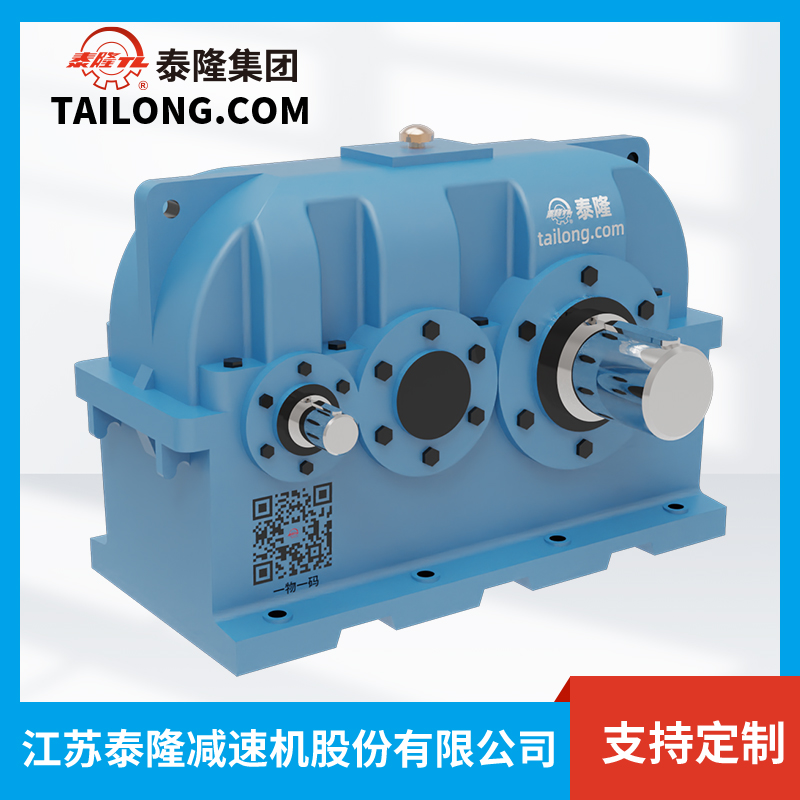

Bộ giảm tốc bề mặt răng cứng ZLY200 là một trong những model quan trọng thuộc dòng hộp giảm tốc ZLY-Series do Tập đoàn Tailong chế tạo và được Cầu trục Đại Việt phân phối chính hãng tại Việt Nam. Sản phẩm được thiết kế chuyên dụng cho các hệ thống truyền động công nghiệp yêu cầu mô-men xoắn lớn, độ bền cao và hiệu suất ổn định.
So với các dòng hộp giảm tốc thông thường, ZLY200 nổi bật nhờ sử dụng bánh răng bề mặt cứng (hardened gear surface), được tôi luyện và mài chính xác theo công nghệ quốc tế, đạt độ cứng bề mặt 58–62 HRC, giúp tăng khả năng chống mài mòn và kéo dài tuổi thọ vận hành.
1.2 Đặc trưng thiết kế
- Kết cấu bánh răng bề mặt cứng: Được chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt toàn bộ, đảm bảo độ bền và khả năng chịu tải.
- Độ chính xác cao: Công nghệ mài răng hiện đại giúp giảm ma sát, giảm tiếng ồn khi vận hành.
- Vỏ hộp chắc chắn: Đúc bằng gang hoặc thép nguyên khối, tăng độ cứng vững và giảm rung lắc.
- Tỉ số truyền ổn định: Phù hợp với nhiều dải tốc độ làm việc trong công nghiệp nặng.
- Hệ thống bôi trơn hiệu quả: Giảm ma sát, nâng cao hiệu suất, kéo dài tuổi thọ ổ trục và bánh răng.
1.3 Ưu điểm nổi bật so với các dòng hộp giảm tốc khác
- Khả năng chịu tải vượt trội: Bánh răng bề mặt cứng chịu tải cao hơn nhiều so với bánh răng bề mặt mềm.
- Độ bền lâu dài: Được thiết kế cho môi trường vận hành khắc nghiệt, liên tục.
- Vận hành êm ái: Tiếng ồn thấp, giảm rung động trong quá trình làm việc.
- Linh hoạt trong lắp đặt: Hỗ trợ nhiều dạng trục vào – trục ra và phương án lắp ghép
2. Thông tin chi tiết của HGT ZLY200
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 200
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
A |
Chiều dài tổng thể của thiết bị |
665 mm |
|
B |
Chiều rộng tổng thể của thiết bị |
355 mm |
|
H |
Chiều cao tổng thể |
489 mm |
|
a |
Khoảng cách tâm trục đến mặt chân đế |
340 mm |
|
d₂ (m₆) |
Đường kính trục đầu vào (loại m₆) |
95 mm |
|
l₂ |
Chiều dài trục đầu vào |
130 mm |
|
L₂ |
Chiều dài đoạn lắp then đầu vào |
300 mm |
|
b₂ |
Bề rộng then |
25 mm |
|
t₂ |
Chiều sâu then |
100 mm |
|
C |
Khoảng cách giữa các lỗ chân đế (lỗ bắt bu lông) |
40 mm |
|
m₁ |
Khoảng cách từ tâm trục ra đến chân đế |
280 mm |
|
m₂ |
Khoảng cách giữa các chân đế (ngang) |
– |
|
m₃ |
Khoảng cách giữa các chân đế (dọc) |
300 mm |
|
n₁ |
Khoảng cách lỗ bắt vít phía trước – sau |
65 mm |
|
n₂ |
Khoảng cách lỗ bắt vít trái – phải |
155 mm |
|
e₁ |
Khoảng cách giữa hai lỗ lắp bulông (trước) |
117.5 mm |
|
e₂ |
Khoảng cách giữa hai lỗ lắp bulông (sau) |
148 mm |
|
e₃ |
Khoảng cách tổng chiều ngang |
238 mm |
|
h |
Chiều cao đến tâm trục |
225 mm |
|
d₃ |
Đường kính lỗ bắt bu lông chân đế (Anchor bolt) |
24 mm |
|
n |
Số lượng lỗ bắt bu lông chân đế |
6 |
|
Weight |
Trọng lượng thiết bị |
260 kg |
|
Lubricant volume |
Dung tích dầu bôi trơn |
16.5 L |
Với tỉ số truyền i = 6.3 ~ 11.2
|
Ký hiệu |
Ý nghĩa |
Giá trị |
|---|---|---|
|
d₁ (m₄) |
Đường kính trục đầu ra (loại m₄) |
48 mm |
|
l₁ |
Chiều dài trục đầu ra |
82 mm |
|
L₁ |
Chiều dài đoạn lắp then |
247 mm |
|
b₁ |
Bề rộng then |
14 mm |
|
t₁ |
Chiều sâu then |
51.5 mm |
Với tỉ số truyền i = 12.5 ~ 20
|
Ký hiệu |
Ý nghĩa |
Giá trị |
|---|---|---|
|
d₁ (m₄) |
Đường kính trục đầu ra (loại m₄) |
38 mm |
|
l₁ |
Chiều dài trục đầu ra |
58 mm |
|
L₁ |
Chiều dài đoạn lắp then |
223 mm |
|
b₁ |
Bề rộng then |
10 mm |
|
t₁ |
Chiều sâu then |
41 mm |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của ZLY200
3.1 Ứng dụng công nghiệp
Với thiết kế bền bỉ và khả năng chịu tải cao, bộ giảm tốc ZLY200 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành xi măng & vật liệu xây dựng: Dùng trong máy nghiền, băng tải, gầu tải.
- Ngành khai khoáng & luyện kim: Ứng dụng trong máy cán, lò quay, hệ thống băng chuyền tải nặng.
- Ngành năng lượng: Lắp đặt trong tua-bin, hệ thống truyền động máy phát điện, máy bơm công suất lớn.
- Ngành cầu trục & thiết bị nâng hạ: Dùng cho cơ cấu nâng hạ, di chuyển xe con, xe cầu.
- Ngành hóa chất & chế biến: Truyền động cho máy trộn, máy khuấy công nghiệp.
3.2 Ưu điểm khi sử dụng ZLY200
- Hiệu suất truyền động cao (lên tới 95–98%), tiết kiệm điện năng.
- Khả năng chịu tải nặng và làm việc liên tục trong môi trường công nghiệp khắc nghiệt.
- Bảo dưỡng đơn giản, dễ dàng thay thế dầu bôi trơn và phụ tùng.
- Độ an toàn cao, giảm thiểu sự cố, tăng tính ổn định cho toàn bộ dây chuyền sản xuất.
- Tuổi thọ lâu dài, giảm chi phí bảo trì – sửa chữa cho doanh nghiệp.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
