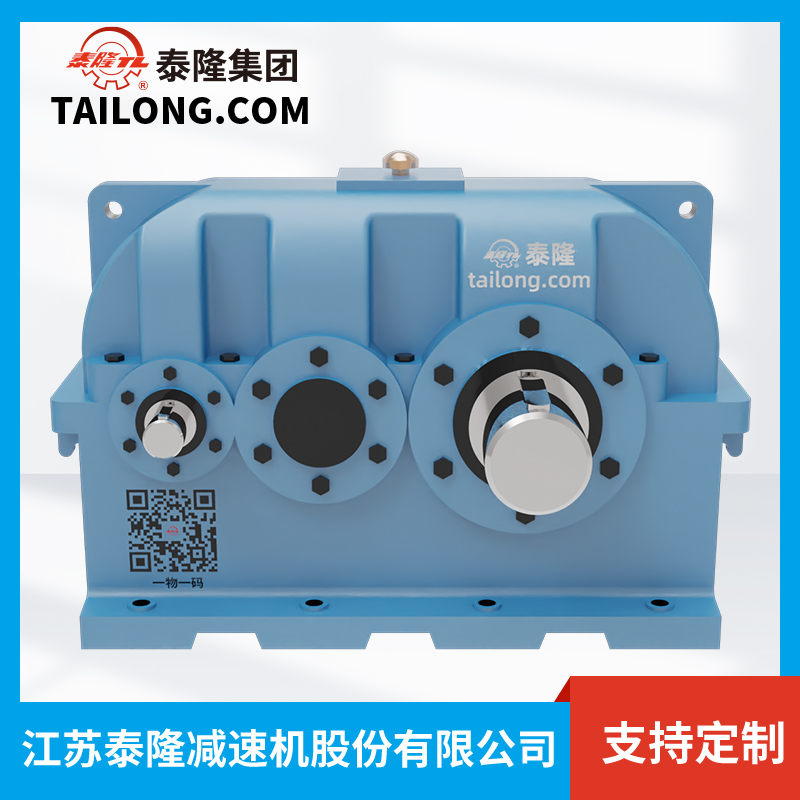

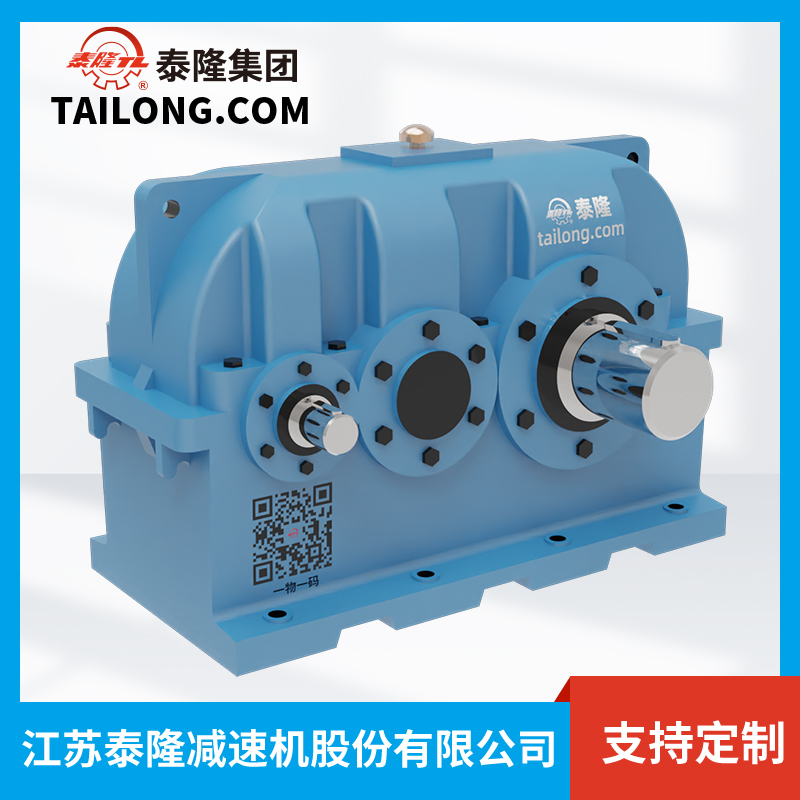

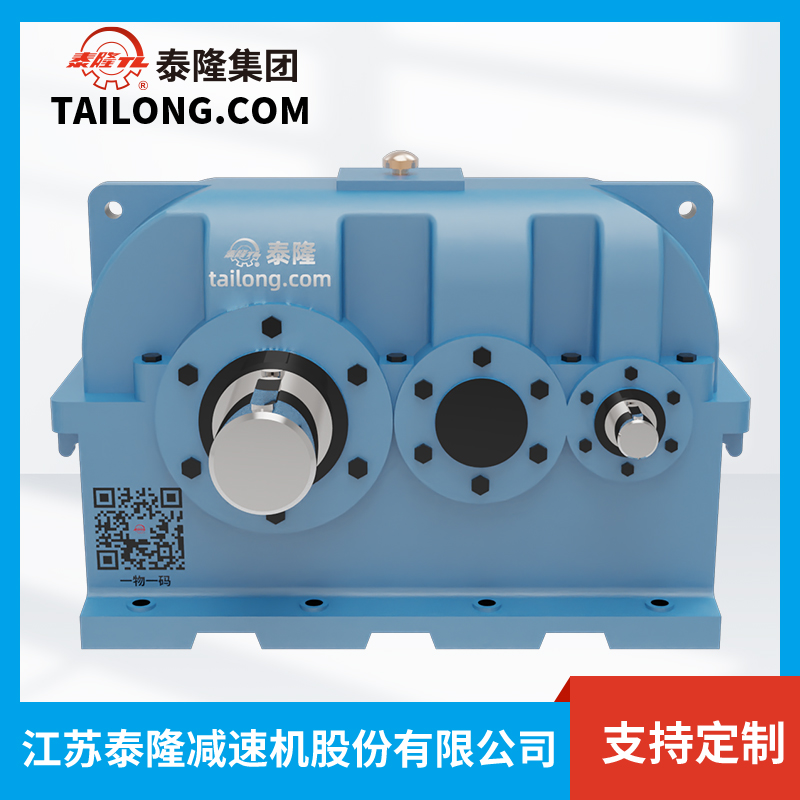

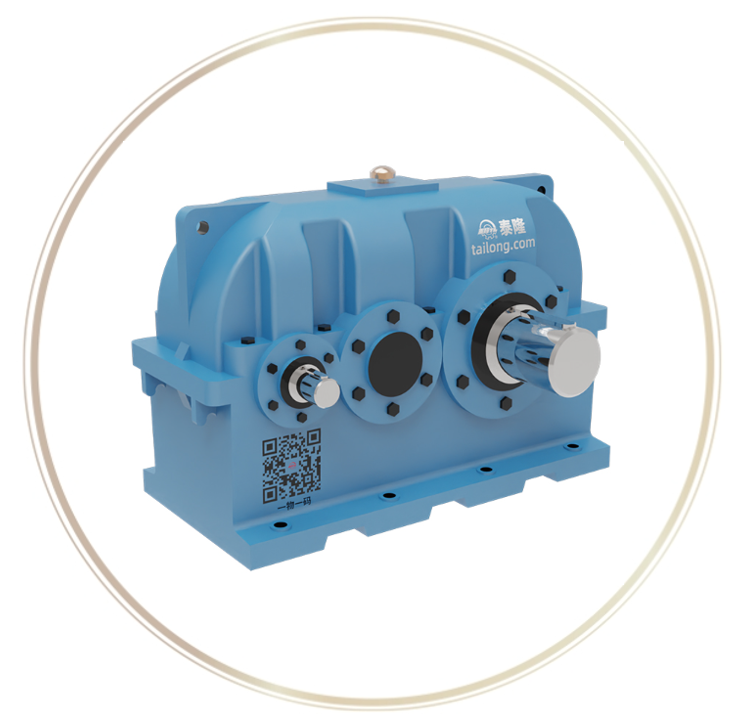

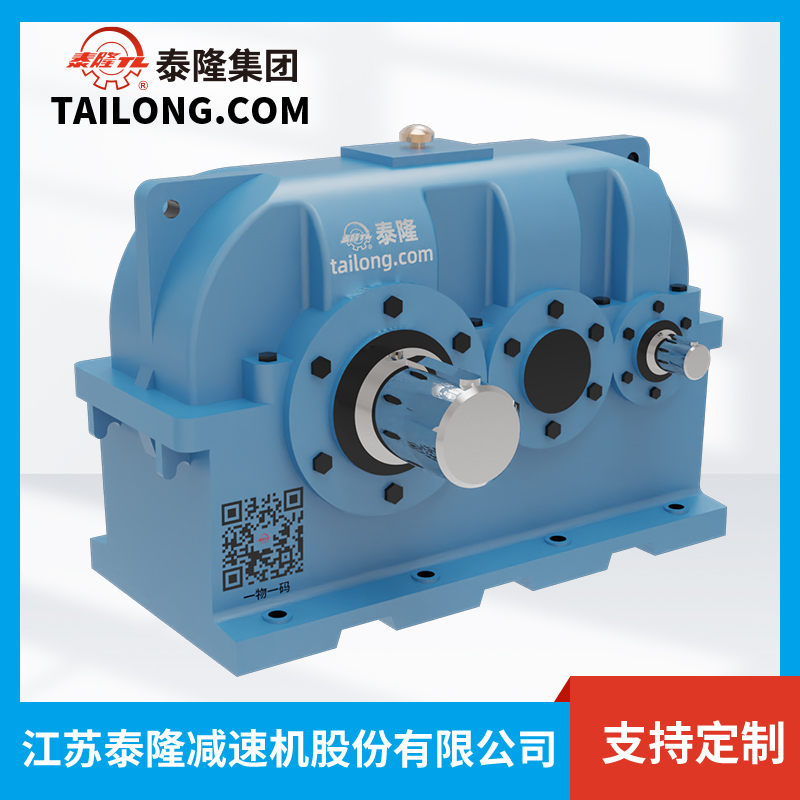

1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng ZLY140
1.1 Tổng quan sản phẩm
Bộ giảm tốc ZLY140 thuộc dòng hộp giảm tốc bề mặt răng cứng ZLY-Series do Tập đoàn Tailong sản xuất – một trong những thương hiệu hàng đầu trong lĩnh vực truyền động công nghiệp.
Sản phẩm được thiết kế để đáp ứng các yêu cầu khắt khe về khả năng chịu tải, độ chính xác truyền động và độ bền lâu dài trong các ngành công nghiệp nặng.
Điểm nổi bật của ZLY140 nằm ở việc sử dụng bánh răng bề mặt cứng (hardened gear surface) được chế tạo từ thép hợp kim chất lượng cao, trải qua quá trình tôi luyện và mài răng chính xác, đạt độ cứng bề mặt lên đến 58–62 HRC. Nhờ đó, sản phẩm có khả năng hoạt động ổn định trong môi trường tải trọng lớn và liên tục.
1.2 Đặc trưng thiết kế
- Kết cấu 2 – 3 cấp truyền động, phù hợp cho nhiều ứng dụng công nghiệp khác nhau.
- Bánh răng bề mặt cứng: tăng khả năng chịu tải, chống mài mòn hiệu quả.
- Độ chính xác cao: công nghệ mài răng tiên tiến giúp vận hành êm ái, độ ồn thấp.
- Vỏ hộp chắc chắn: chế tạo từ gang đúc chất lượng cao, độ bền cơ học lớn.
- Tỉ số truyền đa dạng: hỗ trợ nhiều dải tốc độ và công suất.
- Hiệu suất truyền động cao: đạt trên 95%.
1.3 Ưu điểm vượt trội so với các dòng hộp giảm tốc khác
- Độ bền cơ học cao, chịu tải nặng hơn so với dòng bánh răng bề mặt mềm.
- Vận hành ổn định, ít rung ồn, phù hợp cho môi trường sản xuất liên tục.
- Tuổi thọ dài hạn, giảm chi phí bảo trì và thay thế.
- Tính linh hoạt: có nhiều lựa chọn trục vào – trục ra, dễ dàng kết hợp với các loại động cơ.
2. Thông tin chi tiết của HGT ZLY140
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 140
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
A |
Chiều dài tổng thể của thiết bị |
475 mm |
|
B |
Chiều rộng tổng thể của thiết bị |
245 mm |
|
H |
Chiều cao tổng thể |
335 mm |
|
a |
Khoảng cách tâm trục đến mặt chân đế |
240 mm |
|
d₂ (m₆) |
Đường kính trục đầu vào (loại m₆) |
32 mm |
|
l₂ |
Chiều dài trục đầu vào |
58 mm |
|
L₂ |
Chiều dài đoạn lắp then đầu vào |
230 mm |
|
b₂ |
Bề rộng then |
18 mm |
|
t₂ |
Chiều sâu then |
69 mm |
|
C |
Khoảng cách giữa các lỗ chân đế (lỗ bắt bu lông) |
25 mm |
|
m₁ |
Khoảng cách từ tâm trục ra đến chân đế |
200 mm |
|
m₂ |
Khoảng cách giữa các chân đế (ngang) |
– |
|
m₃ |
Khoảng cách giữa các chân đế (dọc) |
210 mm |
|
n₁ |
Khoảng cách lỗ bắt vít phía trước – sau |
47.5 mm |
|
n₂ |
Khoảng cách lỗ bắt vít trái – phải |
112.5 mm |
|
e₁ |
Khoảng cách giữa hai lỗ lắp bulông (trước) |
85 mm |
|
e₂ |
Khoảng cách giữa hai lỗ lắp bulông (sau) |
106 mm |
|
e₃ |
Khoảng cách tổng chiều ngang |
171 mm |
|
h |
Chiều cao đến tâm trục |
160 mm |
|
d₃ |
Đường kính lỗ bắt bu lông chân đế (Anchor bolt) |
15 mm |
|
n |
Số lượng lỗ bắt bu lông chân đế |
6 |
|
Weight |
Trọng lượng thiết bị |
105 kg |
|
Lubricant volume |
Dung tích dầu bôi trơn |
6 L |
Với tỉ số truyền i = 6.3 ~ 11.2
|
Ký hiệu |
Ý nghĩa |
Giá trị |
|---|---|---|
|
d₁ (m₄) |
Đường kính trục đầu ra (loại m₄) |
32 mm |
|
l₁ |
Chiều dài trục đầu ra |
58 mm |
|
L₁ |
Chiều dài đoạn lắp then |
185 mm |
|
b₁ |
Bề rộng then |
10 mm |
|
t₁ |
Chiều sâu then |
35 mm |
Với tỉ số truyền i = 12.5 ~ 20
|
Ký hiệu |
Ý nghĩa |
Giá trị |
|---|---|---|
|
d₁ (m₄) |
Đường kính trục đầu ra (loại m₄) |
28 mm |
|
l₁ |
Chiều dài trục đầu ra |
42 mm |
|
L₁ |
Chiều dài đoạn lắp then |
167 mm |
|
b₁ |
Bề rộng then |
8 mm |
|
t₁ |
Chiều sâu then |
31 mm |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của ZLY140
3.1 Ứng dụng công nghiệp
Bộ giảm tốc ZLY140 được ứng dụng rộng rãi trong nhiều ngành công nghiệp quan trọng, đặc biệt là các lĩnh vực yêu cầu truyền động công suất lớn và độ tin cậy cao, bao gồm:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, máy nghiền, gầu nâng.
- Ngành luyện kim & cán thép: lắp cho máy cán, thiết bị quay, hệ thống nâng hạ.
- Ngành hóa chất & năng lượng: ứng dụng trong lò quay, máy khuấy, máy trộn công nghiệp.
- Ngành vật liệu xây dựng & cơ khí chế tạo: truyền động cho máy ép, máy cán gỗ, máy chế biến đá.
- Thiết bị nâng hạ & cầu trục công nghiệp: dùng cho cơ cấu di chuyển, nâng tải.
3.2 Ưu điểm khi sử dụng ZLY140
- Khả năng chịu tải lớn, hiệu suất cao (95–98%), tối ưu năng lượng vận hành.
- Hoạt động ổn định trong thời gian dài, phù hợp với dây chuyền sản xuất liên tục.
- Kích thước tiêu chuẩn quốc tế, dễ dàng tích hợp với thiết bị sẵn có.
- Bảo dưỡng thuận tiện, linh kiện thay thế sẵn có, tiết kiệm thời gian và chi phí.
- Độ an toàn cao, giảm thiểu rủi ro hỏng hóc trong sản xuất.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
