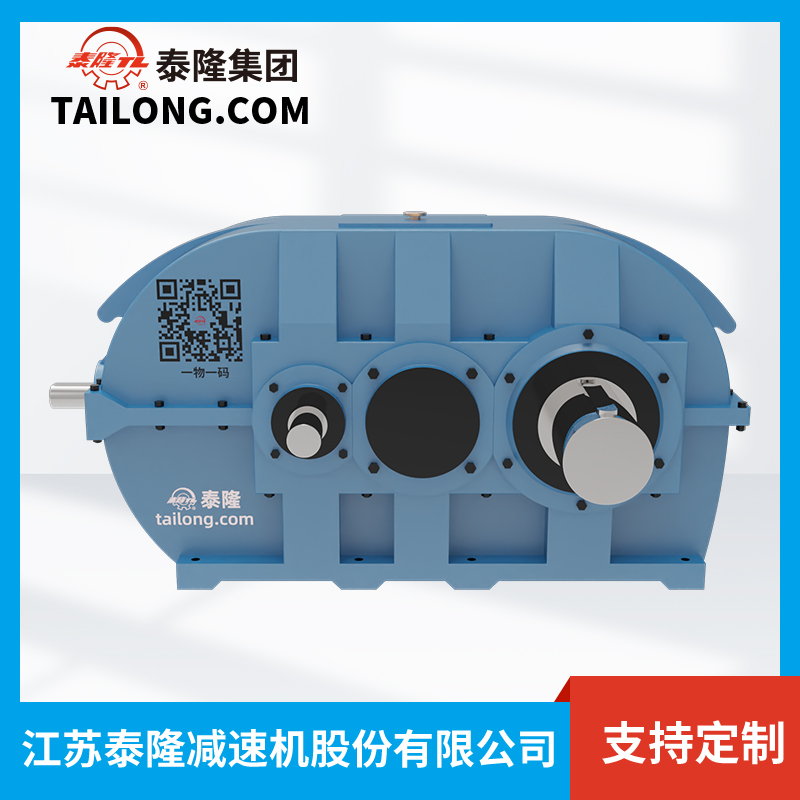

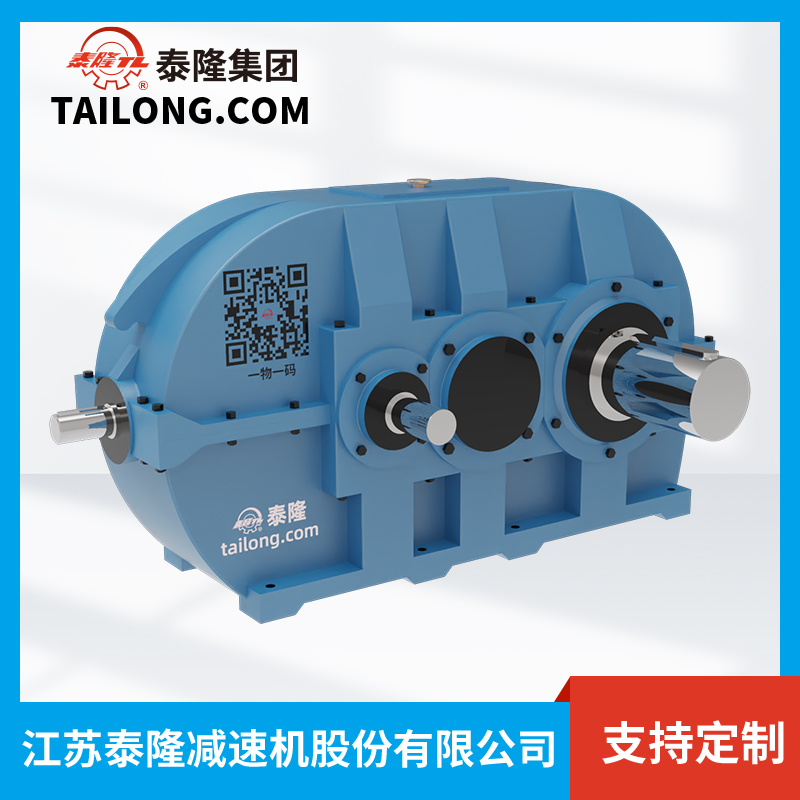

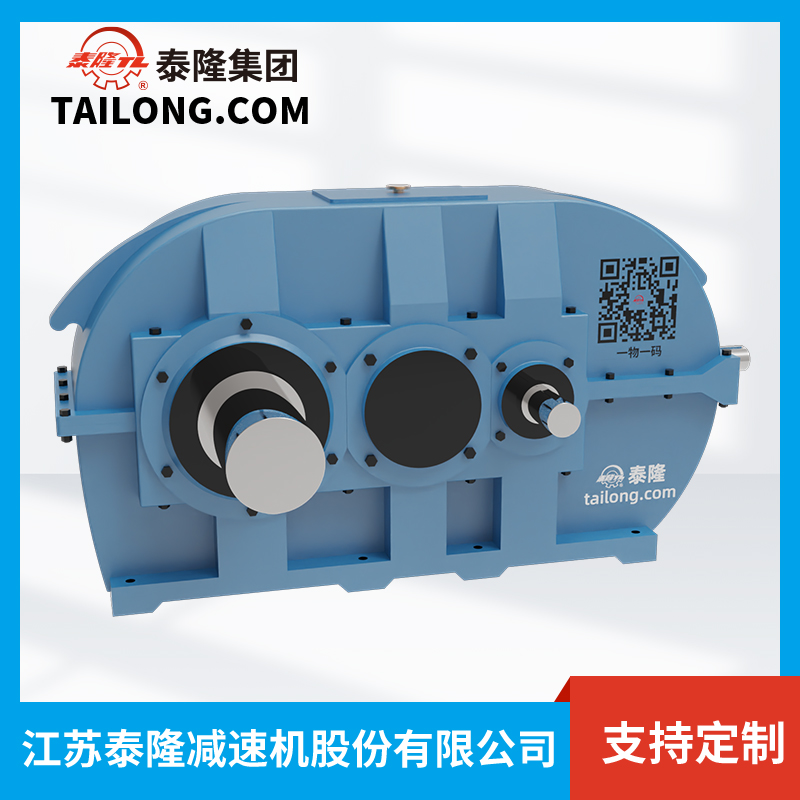

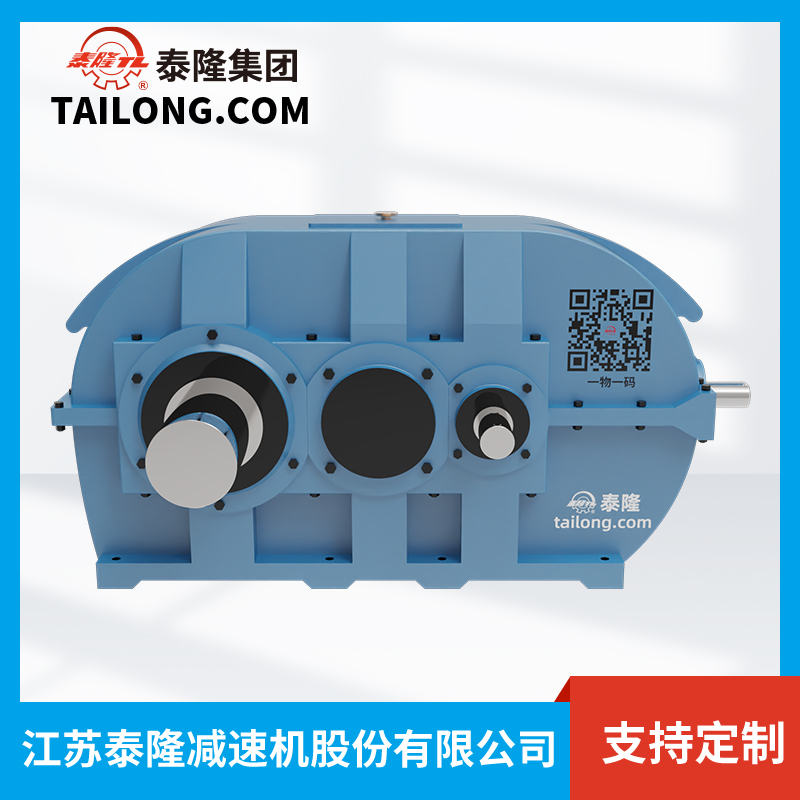

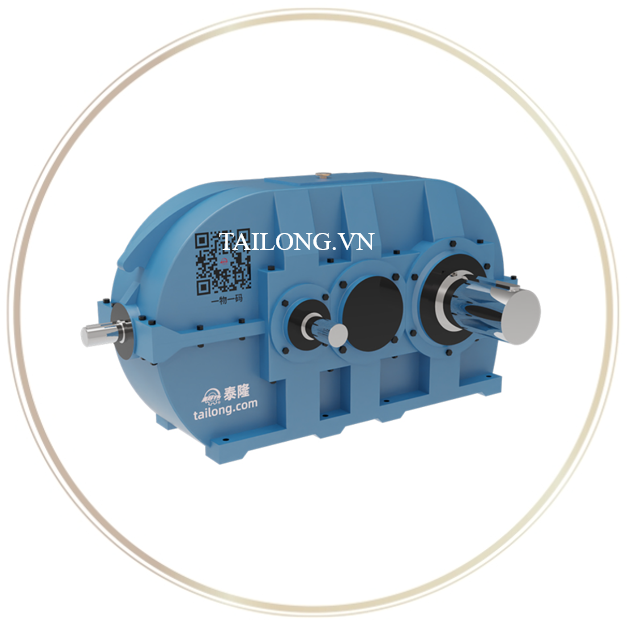

1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng DCZ224
1.1 Tổng quan sản phẩm
Bộ giảm tốc DCZ224 là một trong những model tiêu chuẩn thuộc dòng hộp giảm tốc bề mặt răng cứng DCZ do Tập đoàn Tailong sản xuất và được Cầu trục Đại Việt phân phối chính thức tại Việt Nam.
Sản phẩm được thiết kế chuyên biệt để đáp ứng nhu cầu truyền động công suất lớn, hiệu suất cao và tuổi thọ dài hạn, phù hợp cho các hệ thống cơ khí công nghiệp nặng. Với kết cấu bánh răng cứng (hardened gear surface), DCZ224 mang lại khả năng chịu tải vượt trội, đảm bảo hoạt động bền bỉ và ổn định ngay cả trong môi trường làm việc khắc nghiệt.
1.2 Đặc trưng thiết kế
- Bánh răng bề mặt cứng: chế tạo từ thép hợp kim, qua xử lý nhiệt và mài chính xác, đạt độ cứng bề mặt cao (58–62 HRC).
- Kết cấu vỏ hộp chắc chắn: chế tạo từ gang đúc nguyên khối, giảm rung lắc, tăng độ ổn định.
- Truyền động ổn định, độ ồn thấp: nhờ công nghệ mài răng tiên tiến.
- Tỉ số truyền đa dạng: cho phép sử dụng linh hoạt trong nhiều hệ thống khác nhau.
- Khả năng tùy chọn lắp đặt: trục ngang, trục đứng, trục đặc hoặc trục rỗng.
- Hệ thống bôi trơn tối ưu: giúp giảm ma sát, tăng hiệu quả vận hành và kéo dài tuổi thọ bánh răng.
1.3 Ưu điểm so với các dòng hộp giảm tốc khác
- Chịu tải cao hơn 30–40% so với hộp giảm tốc bề mặt mềm.
- Hiệu suất cao (95–98%), giảm tổn thất năng lượng.
- Tuổi thọ dài hạn, thích hợp cho các dây chuyền sản xuất liên tục.
- Thiết kế tiêu chuẩn quốc tế, dễ đồng bộ với nhiều loại động cơ và máy công nghiệp.
2. Thông tin chi tiết của HGT DCZ224
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 224
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
a |
Khoảng cách tâm danh nghĩa (Nominal center space) |
224 mm |
|
a₁ |
Khoảng cách từ tâm trục đến chân đế hoặc khoảng cách bắt bu lông theo chiều ngang |
160 mm |
|
d₁ |
Đường kính trục vào |
40 mm |
|
l₁ |
Chiều dài trục vào |
110 mm |
|
d₂ |
Đường kính trục ra |
48 mm |
|
l₂ |
Chiều dài trục ra |
110 mm |
|
D |
Đường kính mặt bích hoặc lỗ định vị |
100 mm |
|
L |
Chiều dài tổng thể |
210 mm |
|
A |
Kích thước ngang tổng thể |
725 mm |
|
B |
Khoảng cách giữa các tâm lỗ bắt bulong (chiều ngang) |
775 mm |
|
C |
Khoảng cách giữa các tâm lỗ bắt bulong (chiều dọc) |
260 mm |
|
E |
Khoảng cách chân đế theo chiều dọc |
320 mm |
|
F |
Khoảng cách chân đế theo chiều ngang |
270 mm |
|
G |
Chiều cao từ tâm trục đến mặt đế |
80 mm |
|
S |
Đường kính then (chốt khóa) |
45 mm |
|
h |
Chiều cao toàn bộ thiết bị |
250 mm |
|
H |
Chiều cao tổng thể (từ mặt đế đến điểm cao nhất) |
570 mm |
|
M |
Chiều sâu lắp đặt, hoặc chiều dày |
190 mm |
|
n-d₃ |
Số lượng và đường kính bu lông lắp đặt |
6 cái – Ø23 mm |
|
N |
Khoảng cách từ tâm trục đến lỗ bu lông |
35 mm |
|
P |
Khoảng cách giữa các lỗ bu lông theo chiều ngang |
165 mm |
|
R |
Khoảng cách giữa các lỗ bu lông theo chiều dọc |
290 mm |
|
K |
Kích thước tổng thể theo chiều ngang (có thể là chiều dài mặt bích) |
0 mm |
|
T |
Kích thước tổng thể theo chiều cao (có thể là chiều rộng mặt bích) |
705 mm |
|
b₁ |
Chiều rộng then trục vào |
12 mm |
|
t₁ |
Chiều sâu rãnh then trục vào |
43 mm |
|
b₂ |
Chiều rộng then trục ra |
14 mm |
|
t₂ |
Chiều sâu rãnh then trục ra |
51.5 mm |
|
b₃ |
Chiều rộng then hoặc lỗ then trung gian (nếu có) |
28 mm |
|
t₃ |
Chiều sâu then hoặc rãnh trung gian |
106 mm |
|
Average weight |
Trọng lượng trung bình của thiết bị |
453 kg |
|
Volume of oil |
Dung tích dầu bôi trơn yêu cầu |
26 lít |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của DCZ224
3.1 Ứng dụng công nghiệp
Nhờ khả năng chịu tải lớn và độ bền vượt trội, hộp giảm tốc DCZ224 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nặng, bao gồm:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền và lò quay.
- Ngành luyện kim & thép: sử dụng trong máy cán, hệ thống nâng hạ, thiết bị trục quay lò luyện.
- Ngành năng lượng: ứng dụng cho máy phát điện, tua-bin, hệ thống bơm công suất lớn.
- Ngành vật liệu xây dựng & hóa chất: dùng cho máy trộn, máy khuấy, máy ép công nghiệp.
- Ngành cầu trục & thiết bị nâng hạ: lắp đặt cho cơ cấu nâng – hạ và di chuyển của cầu trục công nghiệp.
3.2 Ưu điểm khi sử dụng DCZ224
- Hiệu suất cao, tiết kiệm điện năng, tối ưu chi phí vận hành.
- Hoạt động bền bỉ, ổn định, phù hợp cho ca sản xuất liên tục.
- Khả năng chịu tải nặng, đáp ứng yêu cầu của các ngành công nghiệp khắc nghiệt.
- Giảm chi phí bảo trì, nhờ hệ thống bôi trơn và kết cấu bánh răng bền chắc.
- Tính an toàn cao, giảm rủi ro sự cố trong quá trình vận hành.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
