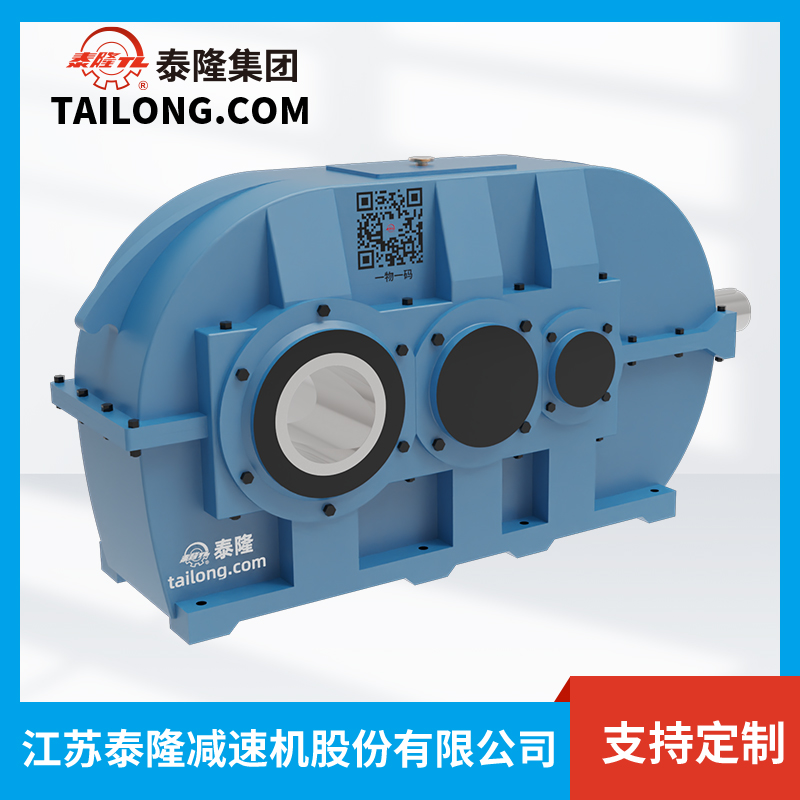

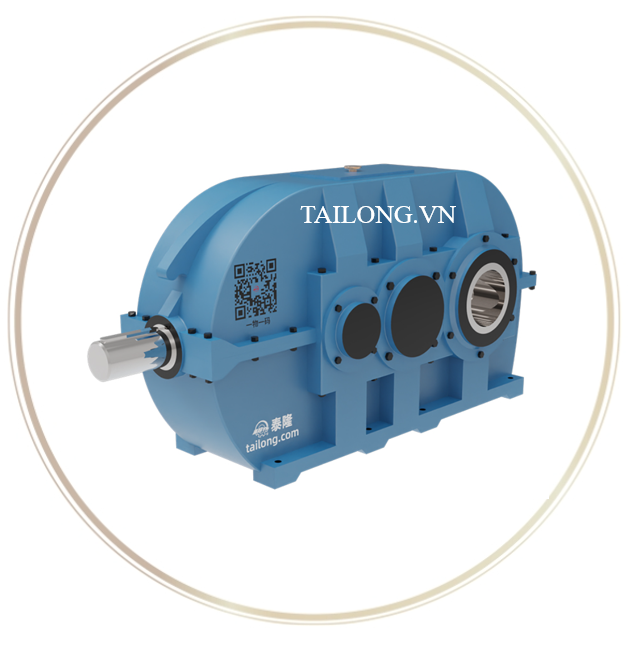

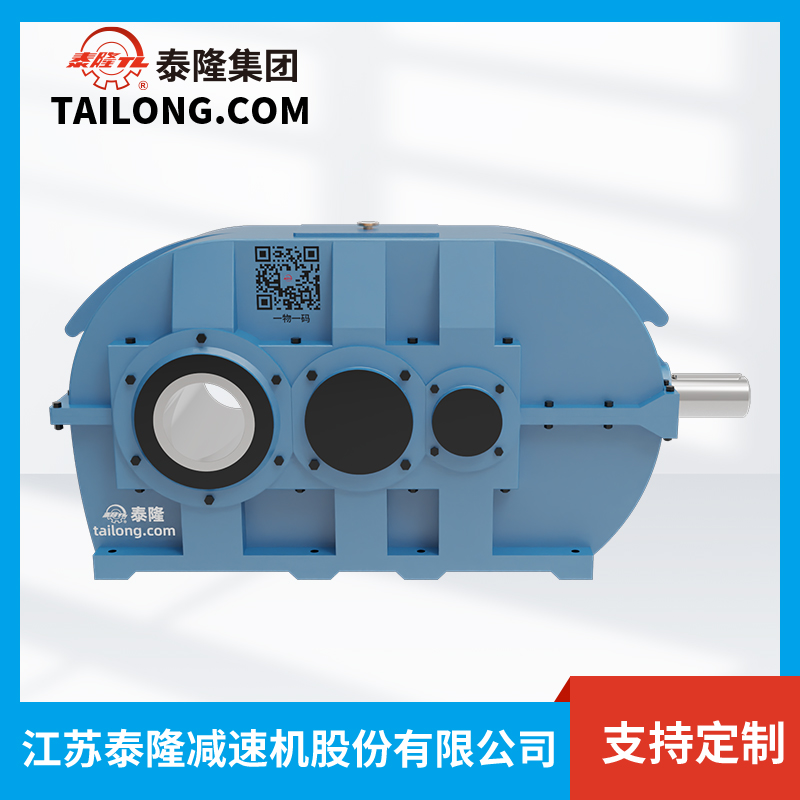

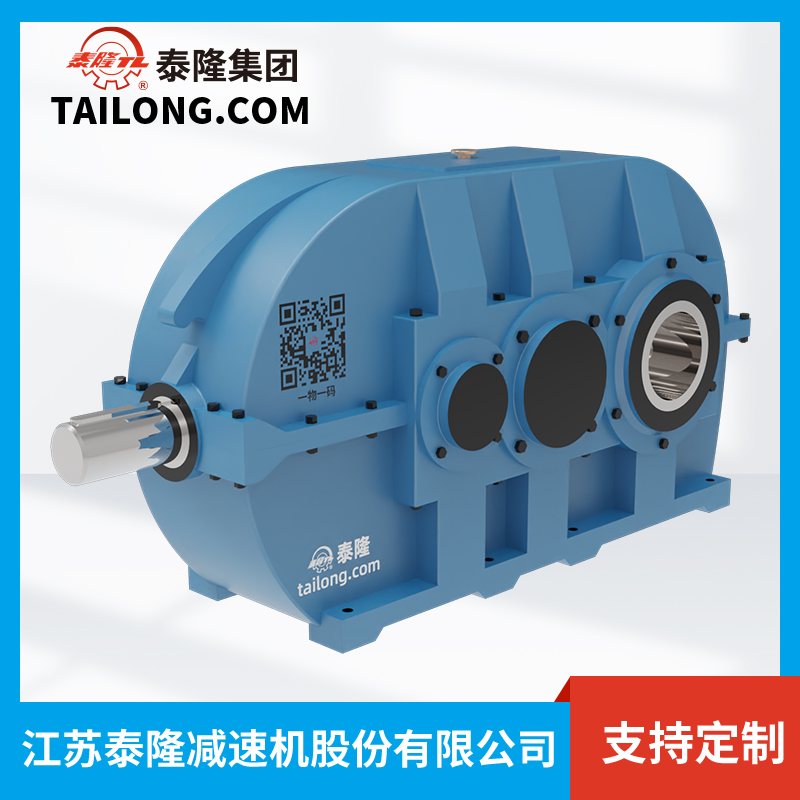

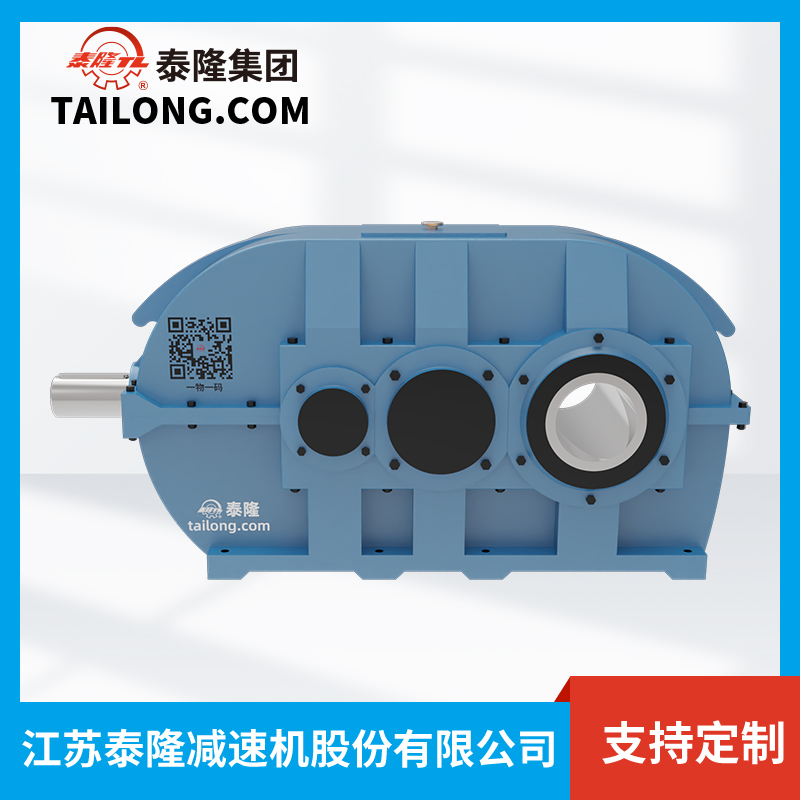

Bộ giảm tốc bề mặt răng cứng DCYK710
1. Giới thiệu về Bộ giảm tốc bề mặt răng cứng DCYK710
1.1 Tổng quan sản phẩm
Bộ giảm tốc DCYK710 là một trong những model tiêu biểu thuộc dòng hộp giảm tốc bề mặt răng cứng DCYK do Tập đoàn Tailong sản xuất và được Cầu trục Đại Việt phân phối chính hãng tại Việt Nam.
Sản phẩm được thiết kế dựa trên tiêu chuẩn quốc tế, ứng dụng công nghệ bánh răng côn răng xoắn bề mặt cứng (hardened gear surface bevel gearbox), giúp tăng khả năng chịu tải, giảm độ ồn và đảm bảo độ chính xác truyền động.
DCYK710 thường được sử dụng trong các hệ thống truyền động công suất lớn, yêu cầu hoạt động liên tục, ổn định và độ bền cao, đặc biệt trong môi trường công nghiệp nặng.
1.2 Đặc trưng thiết kế
- Bánh răng bề mặt cứng: Được chế tạo từ thép hợp kim, xử lý tôi luyện đạt độ cứng 58–62 HRC, chống mài mòn hiệu quả.
- Cấu trúc bánh răng côn xoắn: Đảm bảo truyền động êm ái, tỷ số truyền chính xác.
- Hiệu suất truyền động cao: Đạt mức 95–98%, tiết kiệm năng lượng.
- Kích thước gọn và kết cấu chắc chắn: Dễ dàng lắp đặt, phù hợp nhiều dạng kết cấu máy móc.
- Hệ thống bôi trơn tối ưu: Giúp vận hành trơn tru, tăng tuổi thọ thiết bị.
1.3 Ưu điểm so với các dòng hộp giảm tốc khác
- Chịu tải cao hơn nhờ bánh răng được xử lý bề mặt cứng.
- Hoạt động ổn định, độ ồn thấp ngay cả khi làm việc trong điều kiện tải nặng.
- Tuổi thọ dài hạn, phù hợp cho vận hành 24/7.
- Thiết kế linh hoạt: Có thể kết nối nhiều loại động cơ khác nhau.
2. Thông tin chi tiết của HGT DCYK710
2.1 cách ký hiệu tên sản phẩm
→ Nghĩa là:
- Thiết bị kiểu 710
- Có bộ hãm ngược chiều (NZ)
- Tỷ số truyền i = 5
- Kiểu lắp đặt B5 (mặt bích ngang)
- Chiều quay trục ra theo chiều kim đồng hồ (S)
Lưu ý thêm (theo phần Note bên dưới):
- Sản phẩm sẽ được sản xuất theo tiêu chuẩn hoặc theo mẫu, trừ khi có điều kiện cụ thể khác được ghi rõ trong đơn đặt hàng.
- Nếu cần lắp bộ hãm ngược chiều (arrester) vào chuỗi trục dài, phải ghi rõ trong đơn hàng.
2.2. Bản vẽ kỹ thuật & các kiểu lắp đặt
2.3. Bảng thông số chi tiết
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
a |
Khoảng cách tâm danh nghĩa (Nominal center space) |
710 mm |
|
a₁ |
Khoảng cách từ tâm trục đến chân đế hoặc khoảng cách bắt bu lông theo chiều ngang |
500 mm |
|
d₁ |
Đường kính trục vào |
120 mm |
|
l₁ |
Chiều dài trục vào |
210 mm |
|
d₂ |
Đường kính trục ra |
150 mm |
|
l₂ |
Chiều dài trục ra |
250 mm |
|
dᵥ (dw) |
Đường kính trục rỗng hoặc đường kính vòng gắn bánh răng |
380 mm |
|
U |
Tỷ số truyền |
890 |
|
A |
Kích thước ngang tổng thể |
2235 mm |
|
B |
Khoảng cách giữa các tâm lỗ bắt bulong (chiều ngang) |
2400 mm |
|
C |
Khoảng cách giữa các tâm lỗ bắt bulong (chiều dọc) |
760 mm |
|
E |
Khoảng cách chân đế theo chiều dọc |
900 mm |
|
F |
Khoảng cách chân đế theo chiều ngang |
770 mm |
|
G |
Chiều cao từ tâm trục đến mặt đế |
190 mm |
|
S |
Đường kính then (chốt khóa) |
135 mm |
|
h |
Chiều cao toàn bộ thiết bị |
800 mm |
|
H |
Chiều cao tổng thể (từ mặt đế đến điểm cao nhất) |
1665 mm |
|
M |
Chiều sâu lắp đặt, hoặc chiều dày |
570 mm |
|
n-d₃ |
Số lượng và đường kính bu lông lắp đặt |
8 cái – Ø45 mm |
|
N |
Khoảng cách từ tâm trục đến lỗ bu lông |
90 mm |
|
P |
Khoảng cách giữa các lỗ bu lông theo chiều ngang |
500 mm |
|
R |
Khoảng cách giữa các lỗ bu lông theo chiều dọc |
900 mm |
|
K |
Kích thước tổng thể theo chiều ngang (có thể là chiều dài mặt bích) |
1490 mm |
|
T |
Kích thước tổng thể theo chiều cao (có thể là chiều rộng mặt bích) |
2220 mm |
|
b₁ |
Chiều rộng then trục vào |
32 mm |
|
t₁ |
Chiều sâu rãnh then trục vào |
127 mm |
|
b₂ |
Chiều rộng then trục ra |
36 mm |
|
t₂ |
Chiều sâu rãnh then trục ra |
158 mm |
|
D |
Đường kính lắp đặt |
770 mm |
|
Average weight |
Trọng lượng trung bình của thiết bị |
9600 kg |
|
Volume of oil |
Dung tích dầu bôi trơn yêu cầu |
690 lít |
2.4. Công suất danh định
2.5. Công suất nhiệt danh định
3. Ứng dụng và ưu điểm nổi bật của DCYK710
3.1 Ứng dụng công nghiệp
Với kết cấu bền chắc và khả năng truyền động vượt trội, DCYK710 được sử dụng rộng rãi trong nhiều lĩnh vực:
- Ngành khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền quặng.
- Ngành xi măng & vật liệu xây dựng: lắp đặt trong máy nghiền, lò quay, máy trộn.
- Ngành luyện kim & thép: sử dụng cho hệ thống cán, nâng hạ và các cơ cấu truyền động tải nặng.
- Ngành năng lượng: hộp số cho tua-bin, hệ thống máy phát điện, máy bơm công suất lớn.
- Ngành cầu trục công nghiệp: điều khiển cơ cấu nâng và di chuyển, đảm bảo vận hành an toàn.
3.2 Ưu điểm khi sử dụng DCYK710
- Hiệu suất cao, tiết kiệm năng lượng trong quá trình vận hành.
- Khả năng chịu tải và mô-men xoắn lớn, đáp ứng yêu cầu khắt khe của công nghiệp nặng.
- Vận hành ổn định, độ ồn thấp, phù hợp môi trường sản xuất liên tục.
- Thiết kế bền chắc, tuổi thọ dài hạn, giảm chi phí bảo trì, sửa chữa.
- Đa dạng tùy chọn lắp đặt, dễ dàng tích hợp vào nhiều hệ thống máy móc khác nhau.
4. Lý do chọn Bộ giảm tốc bề mặt răng cứng tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bề mặt răng cứng do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
