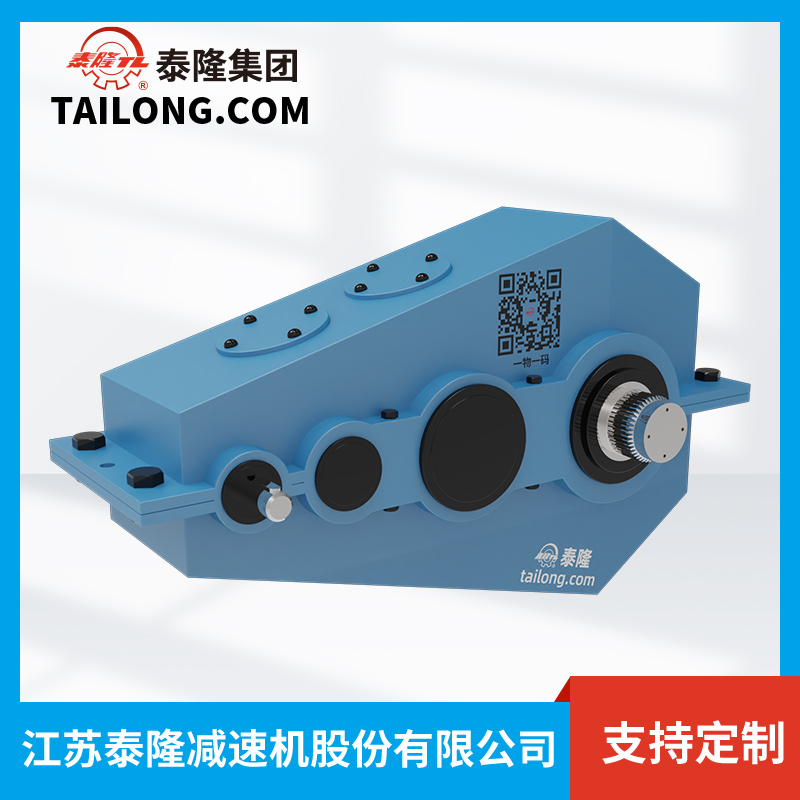

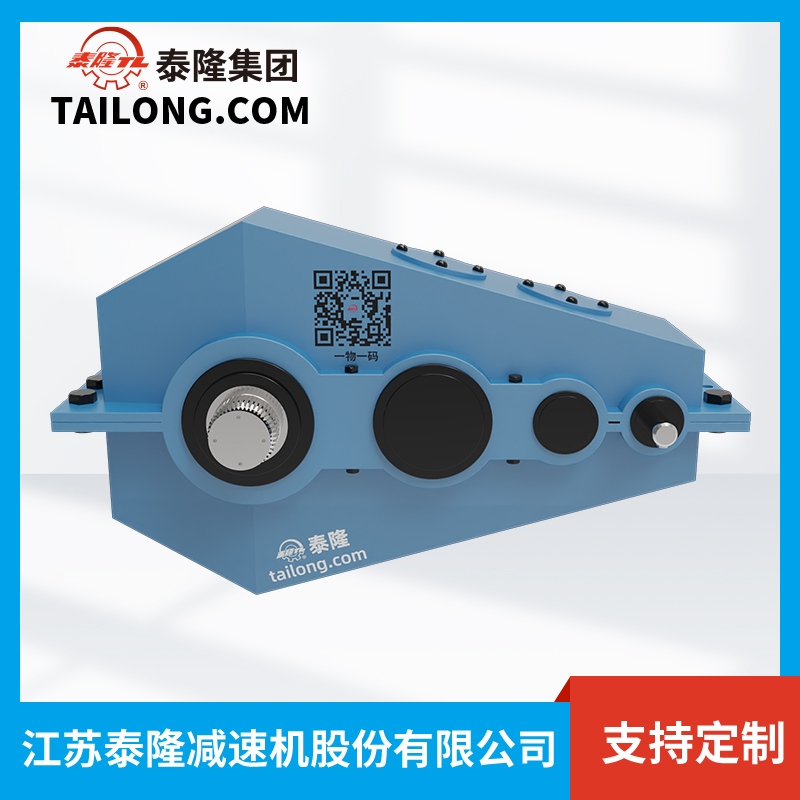

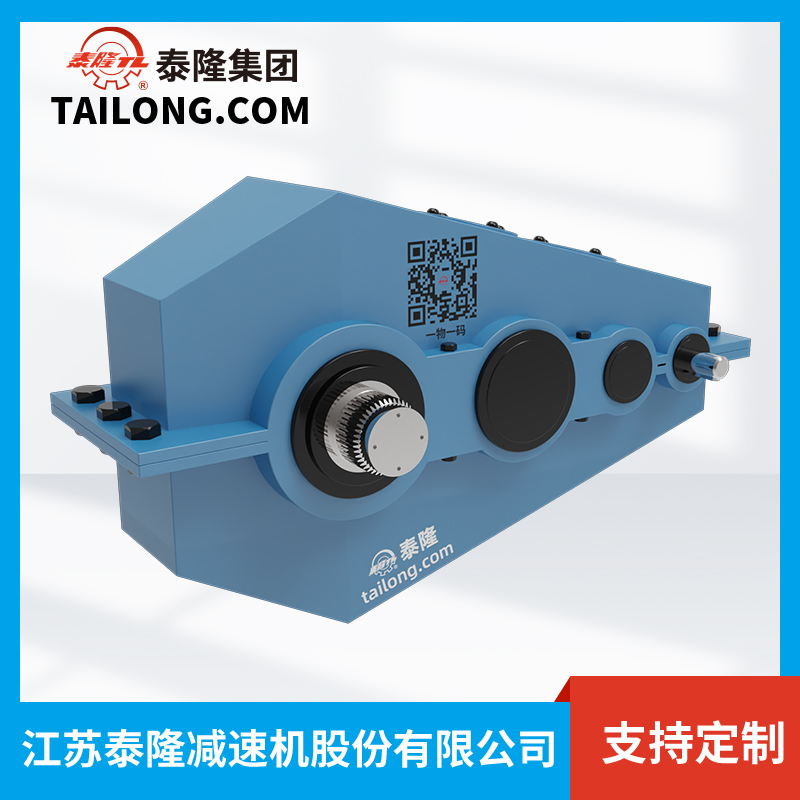

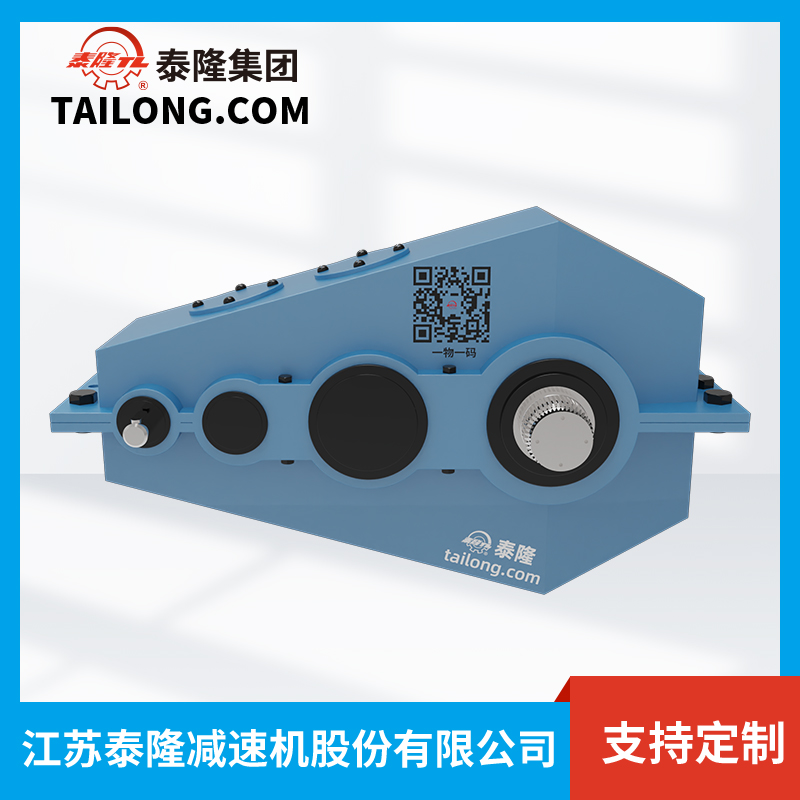

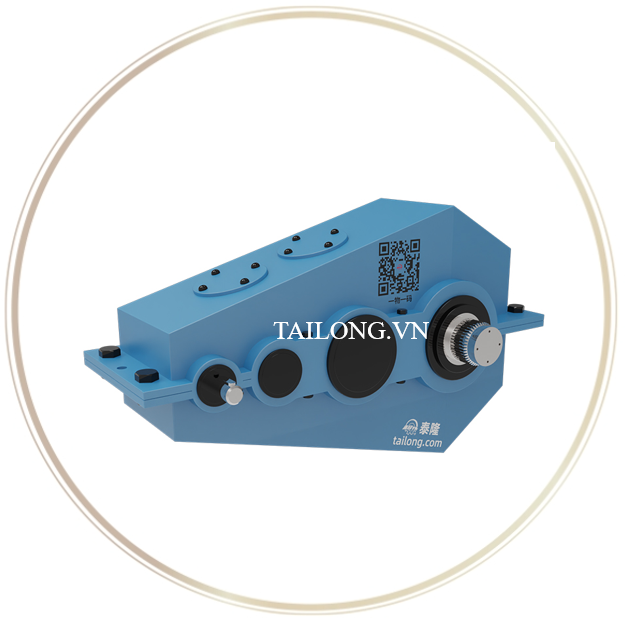

1. Giới thiệu Bộ giảm tốc bánh răng mềm QJS236
1.1. Tổng quan sản phẩm
Bộ giảm tốc bánh răng mềm QJS236 là một trong những model thuộc dòng QJ Series do Tập đoàn Tailong (Trung Quốc) sản xuất. Đây là loại hộp giảm tốc bánh răng mềm được ứng dụng phổ biến trong nhiều hệ thống cơ khí và thiết bị công nghiệp, mang đến khả năng truyền động ổn định, độ bền cao và chi phí vận hành hợp lý.
Sản phẩm QJS236 Tailong hiện đang được phân phối chính hãng tại Việt Nam bởi Công ty Cầu trục Đại Việt – đại lý uỷ quyền chính thức của Tailong. Chúng tôi cam kết cung cấp hộp giảm tốc QJS236 chất lượng cao, đầy đủ chứng từ và chế độ bảo hành.
1.2. Đặc điểm thiết kế nổi bật
- Sử dụng bánh răng mềm (soft tooth surface) giúp giảm mài mòn, tăng tuổi thọ.
- Kết cấu nhỏ gọn, dễ dàng lắp đặt vào nhiều hệ thống cơ khí.
- Vỏ gang đúc chắc chắn, chịu tải tốt và hoạt động ổn định trong thời gian dài.
- Dải tỉ số truyền rộng, đáp ứng nhu cầu đa dạng từ công suất nhỏ đến trung bình.
- Khả năng kết hợp với nhiều loại motor điện, nâng cao tính linh hoạt khi sử dụng.
1.3. Ưu điểm của QJS236 so với các loại hộp giảm tốc khác
- Giá thành hợp lý, tối ưu chi phí đầu tư.
- Vận hành êm ái, tiếng ồn thấp, phù hợp cho môi trường nhà xưởng.
- Bảo trì dễ dàng, linh kiện sẵn có, giảm thời gian dừng máy.
- Độ bền cao, thích hợp cho các dây chuyền sản xuất vận hành liên tục.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJS
2.2. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
a |
Khoảng cách tâm danh nghĩa (nominal center distance) |
236 mm |
|
a₂ |
Kích thước phụ (gắn đế hoặc trục bên) |
170 mm |
|
a₃ |
Kích thước phụ |
118 mm |
|
d₂ r₆ |
Đường kính trục đầu vào (input shaft diameter) |
32 mm |
|
L₂ |
Chiều dài liên quan trục đầu vào |
80 mm |
|
b₂ |
Chiều rộng then hoa trục đầu vào |
10 mm |
|
t₂ |
Chiều sâu then hoa trục đầu vào |
35 mm |
|
L |
Tổng chiều dài tổng thể (overall length) |
928 mm |
|
H |
Chiều cao từ đáy đến trục |
518 mm |
|
n |
Chiều dài phần gắn đế hoặc lắp đặt |
210 mm |
|
K |
Chiều dài khung hộp giảm tốc |
225 mm |
|
b₀ |
Độ rộng then hoa trục ra (output shaft key width) |
300 mm (với sai số ±0.5) |
|
f |
Sai số lắp ghép (fitting tolerance) |
20 mm |
|
g(h₉) |
Đường kính gối đỡ (bearing housing diameter) |
200 mm |
|
d₄ |
Đường kính lỗ bắt bulong |
18 mm |
|
e₃₀ |
Khoảng cách giữa các lỗ bắt bulong |
630 mm |
|
S |
Chiều dài lỗ bắt bulong |
17 mm |
|
r |
Bán kính cong (radius) |
272 mm |
|
e₂ |
Khoảng cách khác (lắp đặt, định vị) |
67 mm |
|
Trọng lượng (kg) |
Trọng lượng tổng của thiết bị |
256 kg |
3. Ứng dụng thực tế và lợi ích khi sử dụng QJS236
3.1. Ứng dụng trong các ngành công nghiệp
Bộ giảm tốc QJS236 Tailong được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất và cơ khí, bao gồm:
- Hệ thống cầu trục & thiết bị nâng hạ: Truyền động an toàn, đảm bảo hiệu quả vận hành.
- Dây chuyền chế biến vật liệu xây dựng & xi măng: Ứng dụng trong máy nghiền, băng tải, máy trộn.
- Ngành cơ khí chế tạo & khai khoáng: Chịu tải ổn định, thích hợp với môi trường làm việc liên tục.
- Chế biến gỗ & nông sản: Dùng trong các dây chuyền sản xuất có tải trọng vừa.
- Ngành công nghiệp nhẹ & tự động hoá: Kết hợp với motor điện trong hệ thống băng tải, thiết bị sản xuất.
3.2. Lợi ích khi sử dụng Bộ giảm tốc QJS236
- Hiệu suất truyền động ổn định → nâng cao năng suất làm việc.
- Tuổi thọ dài → giảm chi phí bảo trì, thay thế linh kiện.
- Vận hành êm ái, độ ồn thấp → cải thiện môi trường làm việc trong nhà xưởng.
- Tiết kiệm năng lượng → tối ưu chi phí vận hành lâu dài.
- Linh hoạt trong lắp đặt → dễ dàng tích hợp vào nhiều hệ thống máy móc.
3.3. So sánh ưu thế của QJS236
So với các loại hộp giảm tốc công nghiệp thông thường, QJS236 có những lợi thế rõ rệt:
- Thiết kế nhỏ gọn, phù hợp với không gian hạn chế.
- Khả năng chịu tải tốt trong điều kiện làm việc liên tục.
- Chi phí đầu tư hiệu quả, phù hợp cho nhiều doanh nghiệp vừa và nhỏ.
4. Lý do chọn Bộ giảm tốc QJS tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJS do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
