1. Giới thiệu sản phẩm QJS-D200
1.1. Tổng quan & định vị sản phẩm

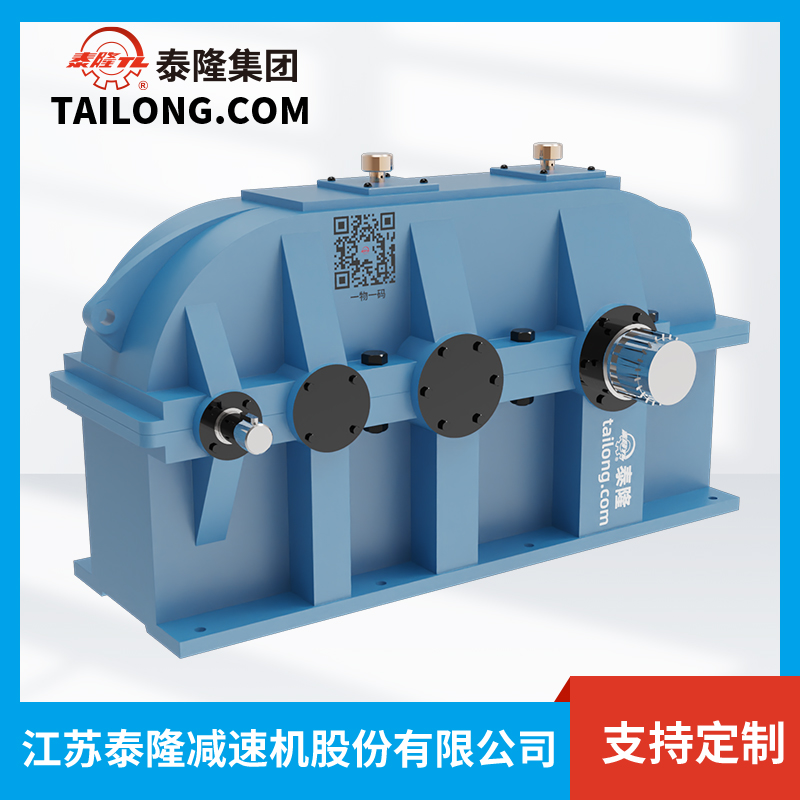

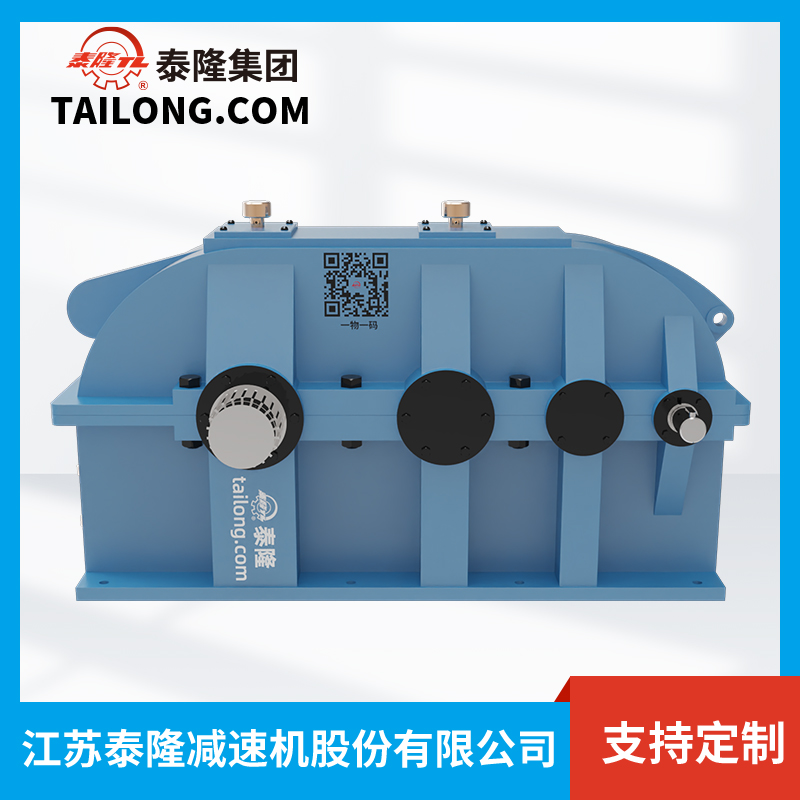

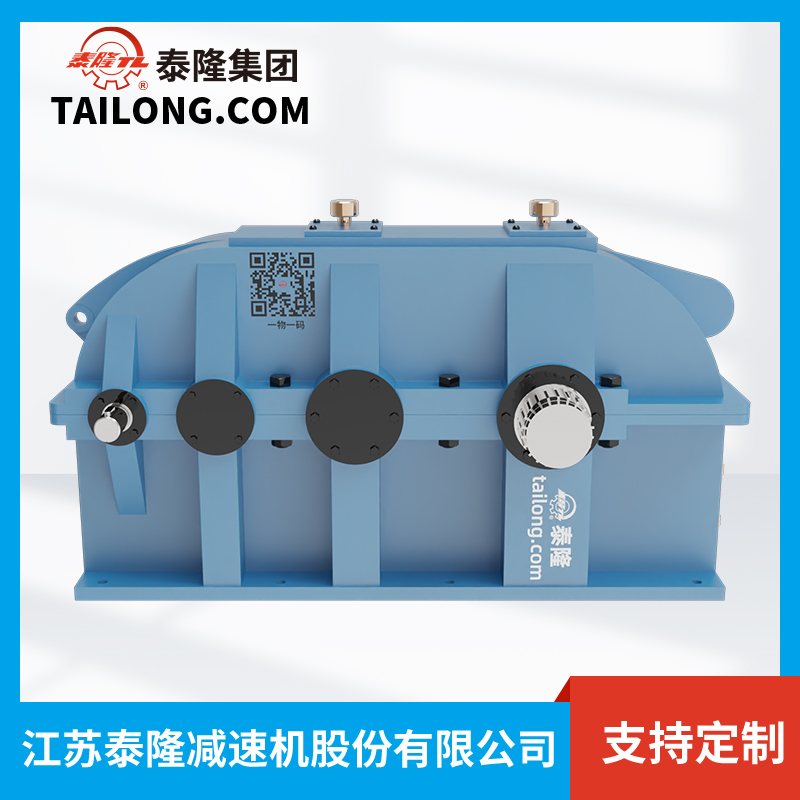

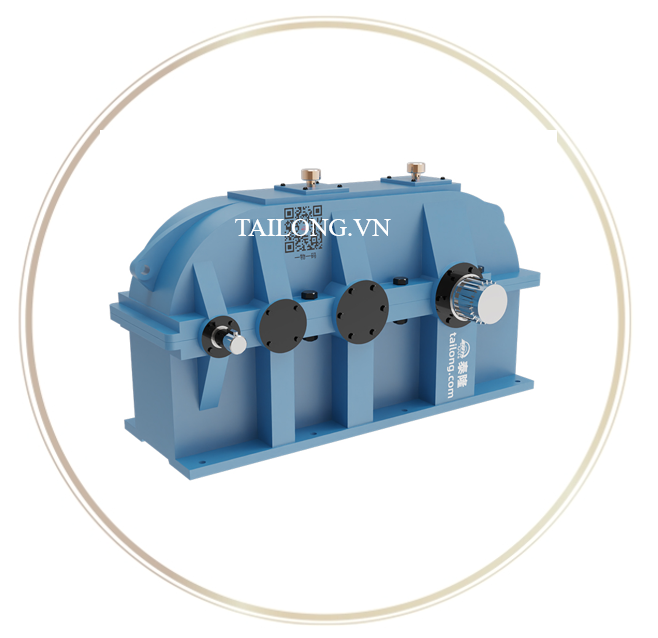

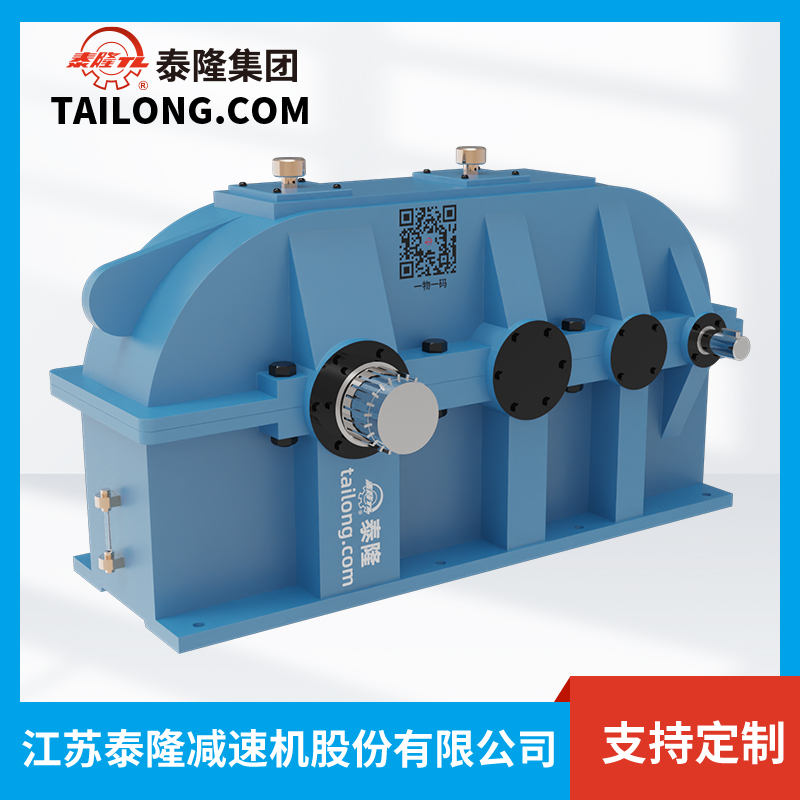

Bộ giảm tốc bánh răng bề mặt mềm QJS-D200 là một trong những mã sản phẩm thuộc dòng QJS-D Series của hãng Tailong – Trung Quốc. Đây là dòng giảm tốc công nghiệp được thiết kế chuyên biệt để truyền động trong các hệ thống tải nặng, yêu cầu hiệu suất làm việc ổn định và tuổi thọ cao.
Sản phẩm QJS-D200 nổi bật với thiết kế bánh răng bề mặt mềm (soft-tooth surface gear), giúp giảm chi phí sản xuất nhưng vẫn đảm bảo độ bền cơ học và khả năng truyền động tốt cho nhiều ứng dụng công nghiệp.
1.2. Cấu tạo và thiết kế
- Vỏ hộp được chế tạo từ gang chất lượng cao, khả năng chịu lực và chống rung tốt.
- Hệ thống bánh răng được tôi luyện nhiệt, độ cứng bề mặt đạt chuẩn, đảm bảo truyền động êm và giảm mài mòn.
- Có nhiều lựa chọn kiểu lắp đặt (chân đế, mặt bích, trục rỗng), giúp sản phẩm linh hoạt trong các môi trường làm việc khác nhau.
- Tỷ số truyền đa dạng, đáp ứng nhu cầu giảm tốc trong nhiều dây chuyền công nghiệp.
1.3. Ứng dụng thực tế
Bộ giảm tốc QJS-D200 được ứng dụng rộng rãi trong nhiều ngành:
- Ngành xi măng, luyện kim, khai thác khoáng sản.
- Hệ thống băng tải, gầu tải, máy nghiền.
- Máy nâng hạ, thiết bị cầu trục, hệ thống cơ khí chế tạo.
- Các dây chuyền sản xuất tự động trong công nghiệp nặng.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJS-D
2.2. Thông số kỹ thuật
|
Ký hiệu |
Ý nghĩa (tiếng Việt / tiếng Anh) |
Thông số |
|---|---|---|
|
a |
Khoảng cách tâm trục danh nghĩa / Nominal center space |
200 mm |
|
a₁ |
Khoảng cách từ trục đến mặt đế / Center to base distance |
140 mm |
|
a₃ |
Tâm trục đến mép bên ngang của hộp |
100 mm |
|
a₀₃ |
Khoảng cách giữa hai trục vào/ra / Center distance between shafts |
440 mm |
|
L |
Chiều dài tổng thể / Total length |
750 mm |
|
H |
Chiều cao tổng thể / Total height |
425 mm |
|
B |
Chiều rộng tổng thể / Total width |
270 mm |
|
h |
Chiều cao đến tâm trục / Center height |
200 mm |
|
N |
Đường kính trục vào / Input shaft diameter |
180 mm |
|
d₁r6 |
Đường kính trục / Shaft diameter |
28 mm |
|
L₂ |
Chiều dài trục vào / Shaft length |
60 mm |
|
b₂ |
Chiều rộng then / Key width |
8 mm |
|
t₂ |
Chiều sâu rãnh then / Key depth |
31 mm |
|
S |
Khoảng cách lắp đặt ngang tổng thể / Install distance (length) |
230 mm |
|
S₁ |
Khoảng cách lắp đặt theo phương dọc / Install spacing (longitudinal) |
635 mm |
|
S₂ |
Khoảng cách ngang giữa các lỗ bắt / Lateral bolt spacing |
0 mm |
|
S₃ |
khoảng cách theo phương đứng |
275 mm |
|
C |
Khoảng cách tâm lỗ bắt chân / Base hole center distance |
25 mm |
|
P |
Khoảng cách lỗ then hoặc bulong bắt |
18 mm |
|
(hole) |
Số lỗ bắt vít / Number of fixing holes |
6 cái |
|
A |
Khoảng cách từ trục đến mặt bên / Shaft to side dimension |
686 mm |
|
B₁ |
Chiều dài chân đế / Base length |
250 mm |
|
n |
Đường kính lỗ bắt vít / Bolt hole diameter |
25 mm |
|
G₁ |
chiều dài then định vị |
222 mm |
|
e₁ |
khoảng cách giữa các lỗ hoặc định vị |
165 mm |
|
kg |
Trọng lượng / Weight |
250 kg |
3. Ưu điểm nổi bật của Bộ giảm tốc bánh răng bề mặt mềm QJS-D200
3.1. Hiệu suất truyền động cao
Với công nghệ chế tạo bánh răng tiên tiến, QJS-D200 đảm bảo hiệu suất truyền động từ 92% – 96%, giúp tiết kiệm điện năng và giảm chi phí vận hành cho doanh nghiệp.
3.2. Tuổi thọ và độ bền vượt trội
- Vật liệu chế tạo chất lượng cao, xử lý nhiệt chuyên sâu giúp tăng tuổi thọ làm việc.
- Bánh răng bề mặt mềm có khả năng chịu tải lớn, chống rung và giảm thiểu tiếng ồn.
- Hoạt động ổn định, hạn chế sự cố trong thời gian dài.
3.3. Dễ dàng bảo trì và thay thế
- Thiết kế đơn giản, thuận tiện trong việc tháo lắp và bảo dưỡng.
- Các linh kiện, phụ tùng thay thế sẵn có, dễ tìm trên thị trường.
- Giúp giảm thời gian dừng máy, tăng hiệu suất sản xuất.
3.4. Chi phí hợp lý – Hiệu quả kinh tế cao
So với các loại giảm tốc bánh răng cứng, bộ giảm tốc bánh răng bề mặt mềm QJS-D200 có chi phí đầu tư thấp hơn nhưng vẫn đáp ứng được yêu cầu kỹ thuật, mang lại giải pháp kinh tế tối ưu cho các doanh nghiệp.
4. Lý do chọn Bộ giảm tốc QJS-D tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJS-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
