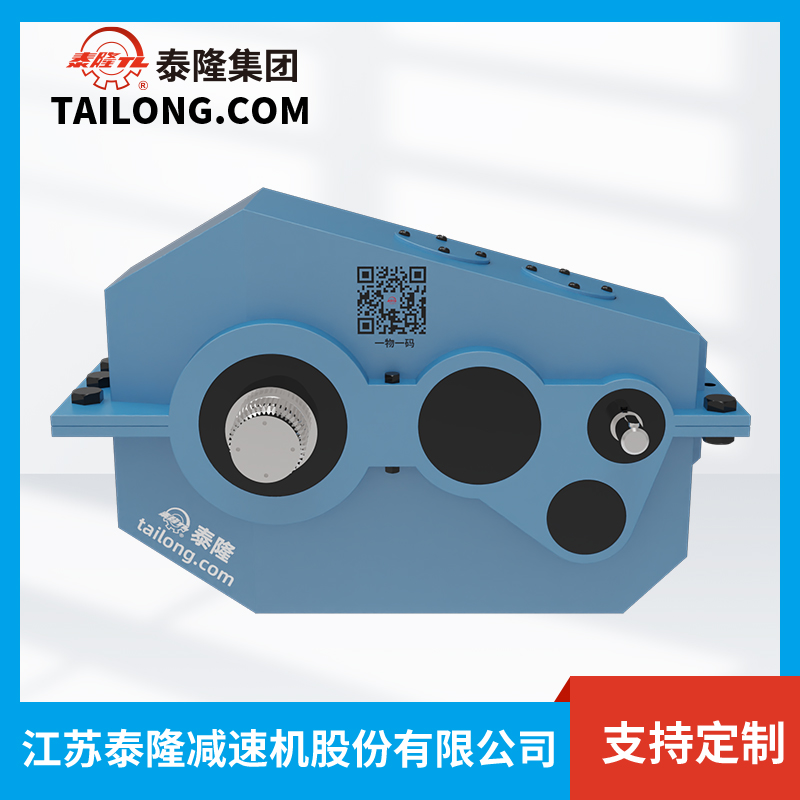

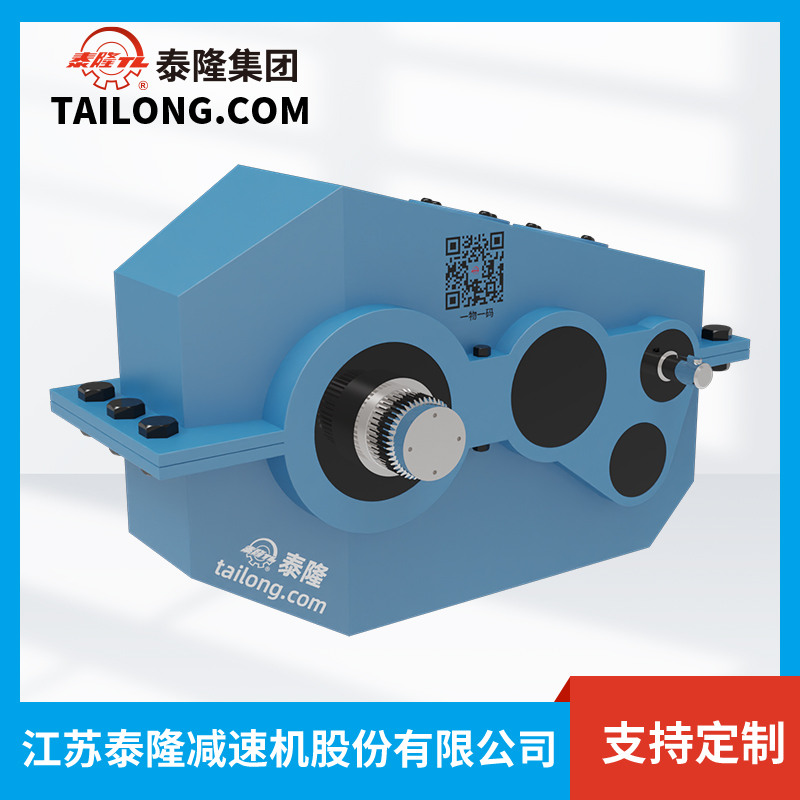

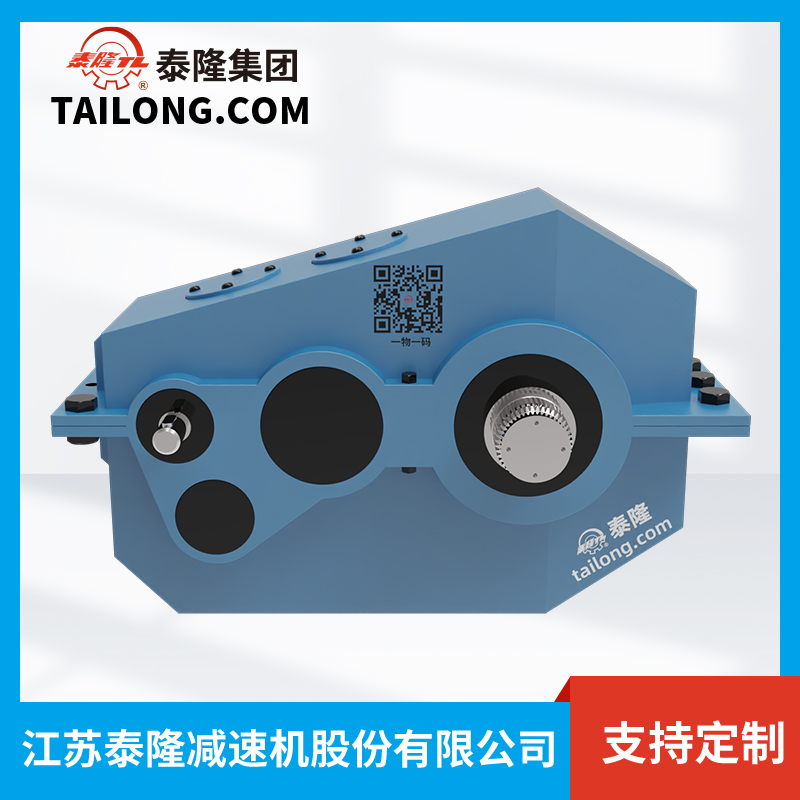

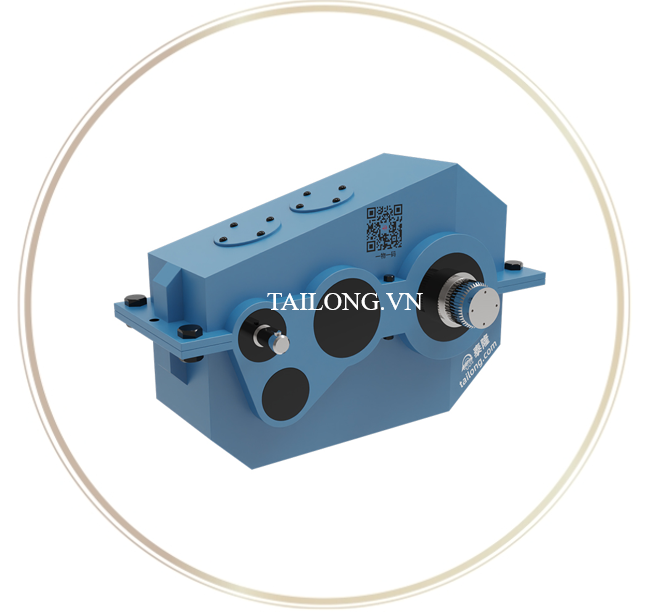

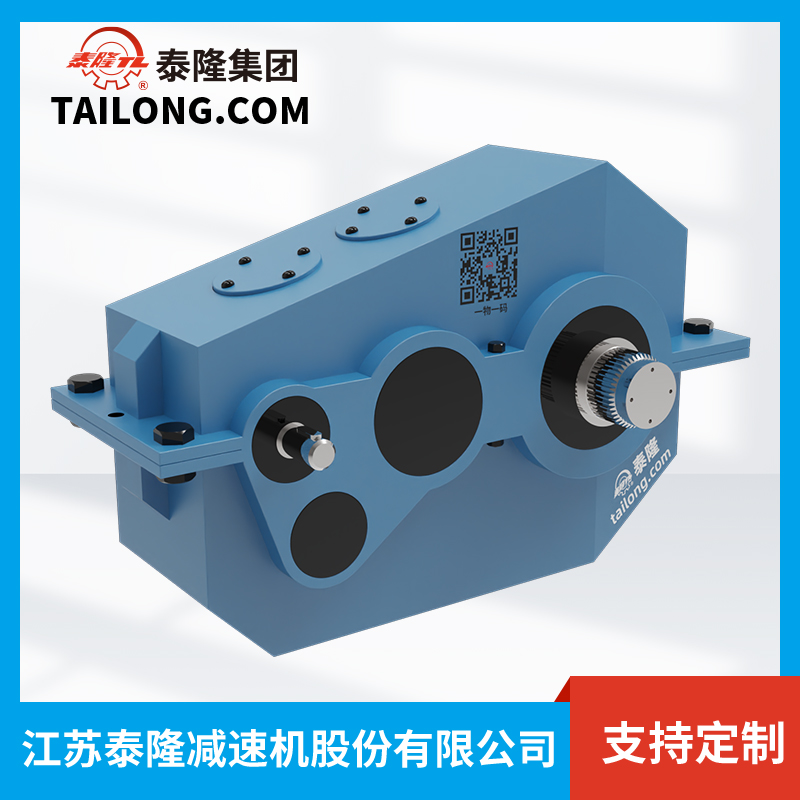

1. Giới thiệu Bộ giảm tốc bánh răng mềm QJRS400
1.1. Tổng quan sản phẩm
Bộ giảm tốc bánh răng bề mặt mềm QJRS400 thuộc dòng QJRS Series do Tập đoàn Tailong (Trung Quốc) sản xuất, được nhập khẩu và phân phối chính hãng tại Việt Nam bởi Công ty Cầu trục Đại Việt. Đây là thiết bị truyền động cơ khí được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là cầu trục, khai thác khoáng sản, xi măng và luyện kim.
Với thiết kế hiện đại, kết cấu bền chắc và hiệu suất ổn định, QJRS400 Tailong được đánh giá là giải pháp tối ưu cho các hệ thống máy móc công suất vừa và lớn.
1.2. Đặc điểm thiết kế nổi bật
- Sử dụng bánh răng bề mặt mềm (soft tooth surface gear) giúp giảm tiếng ồn khi vận hành và tăng tuổi thọ sản phẩm.
- Vỏ hộp làm từ gang chất lượng cao, chịu được tải trọng và va đập mạnh.
- Dải tỉ số truyền rộng, đáp ứng nhiều nhu cầu ứng dụng.
- Thiết kế nhỏ gọn, lắp đặt linh hoạt theo nhiều phương án (ngang, dọc, mặt bích).
- Khả năng truyền động hiệu quả, tiết kiệm năng lượng.
1.3. Ưu điểm nổi bật của QJRS400
- Độ bền cao, vận hành ổn định trong môi trường công nghiệp nặng.
- Chi phí đầu tư hợp lý, tối ưu so với tuổi thọ và hiệu suất.
- Dễ bảo dưỡng, thay thế phụ kiện, rút ngắn thời gian dừng máy.
- Hiệu suất cao, vận hành êm ái, phù hợp cho các dây chuyền sản xuất liên tục.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJRS
2.2. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
a |
Khoảng cách tâm danh nghĩa (nominal center distance) |
400 mm |
|
a₂ |
Kích thước phụ (gắn đế hoặc trục bên) |
280 mm |
|
a₃ |
Kích thước phụ |
200 mm |
|
d₂ r₆ |
Đường kính trục đầu vào (input shaft diameter) |
50 mm |
|
L₂ |
Chiều dài liên quan trục đầu vào |
110 mm |
|
b₂ |
Chiều rộng then hoa trục đầu vào |
14 mm |
|
t₂ |
Chiều sâu then hoa trục đầu vào |
53.5 mm |
|
L |
Tổng chiều dài tổng thể (overall length) |
1387 mm |
|
H |
Chiều cao từ đáy đến trục |
836 mm |
|
n |
Chiều dài phần gắn đế hoặc lắp đặt |
285 mm |
|
K |
Chiều dài khung hộp giảm tốc |
340 mm |
|
b₀ |
Độ rộng then hoa trục ra (output shaft key width) |
475 mm (với sai số ±0.5) |
|
f |
Sai số lắp ghép (fitting tolerance) |
30 mm |
|
g(h₉) |
Đường kính gối đỡ (bearing housing diameter) |
320 mm |
|
d₄ |
Đường kính lỗ bắt bulong |
33 mm |
|
e₃₀ |
Khoảng cách giữa các lỗ bắt bulong |
300 mm |
|
S |
Chiều dài lỗ bắt bulong |
27 mm |
|
r |
Bán kính cong (radius) |
447 mm |
|
e₂ |
Khoảng cách khác (lắp đặt, định vị) |
140 mm |
|
Trọng lượng (kg) |
Trọng lượng tổng của thiết bị |
930 kg |
3. Ứng dụng thực tế và lợi ích khi sử dụng QJRS400
3.1. Ứng dụng trong các ngành công nghiệp
Bộ giảm tốc QJRS400 Tailong được sử dụng rộng rãi trong nhiều lĩnh vực như:
- Cầu trục & thiết bị nâng hạ: Tăng độ an toàn và ổn định khi truyền tải công suất.
- Ngành khai khoáng & luyện kim: Đáp ứng tốt nhu cầu truyền động trong môi trường khắc nghiệt.
- Sản xuất xi măng & vật liệu xây dựng: Tối ưu hiệu suất trong hệ thống băng tải, máy nghiền, máy trộn.
- Ngành chế biến gỗ & nông sản: Hỗ trợ truyền động ổn định, giảm chi phí vận hành.
- Công nghiệp nặng & năng lượng: Đảm bảo hoạt động liên tục 24/7, chịu tải trọng lớn.
3.2. Lợi ích khi sử dụng hộp giảm tốc QJRS400
- Vận hành êm ái, tiếng ồn thấp: Tạo môi trường làm việc an toàn và hiệu quả.
- Hiệu suất truyền động cao: Giảm tiêu hao năng lượng, tăng năng suất làm việc.
- Tuổi thọ dài, ít hỏng hóc: Giúp doanh nghiệp tiết kiệm chi phí bảo trì, thay thế.
- Khả năng chịu tải lớn: Phù hợp cho các hệ thống cầu trục và dây chuyền sản xuất công suất cao.
- Thiết kế linh hoạt: Dễ tích hợp vào nhiều loại máy móc công nghiệp.
3.3. Ưu thế cạnh tranh của QJRS400
So với nhiều dòng hộp giảm tốc công nghiệp cùng phân khúc, QJRS400 Tailong vượt trội ở:
- Độ bền và tuổi thọ cao, thích hợp cho môi trường sản xuất nặng nhọc.
- Khả năng hoạt động liên tục, ổn định, giảm thiểu sự cố ngừng máy.
- Chi phí đầu tư tối ưu, mang lại giá trị lâu dài cho doanh nghiệp.
4. Lý do chọn Bộ giảm tốc QJRS tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJRS do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
