1. Giới thiệu Bộ giảm tốc bánh răng mềm QJRS140
1.1. Tổng quan sản phẩm

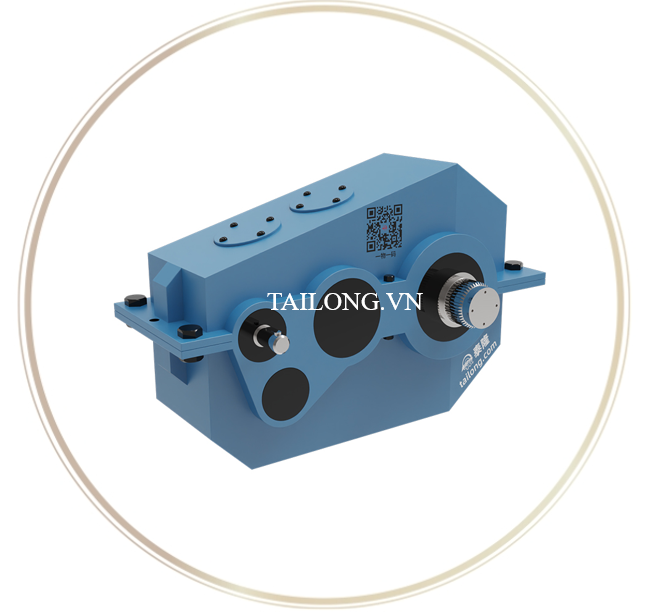

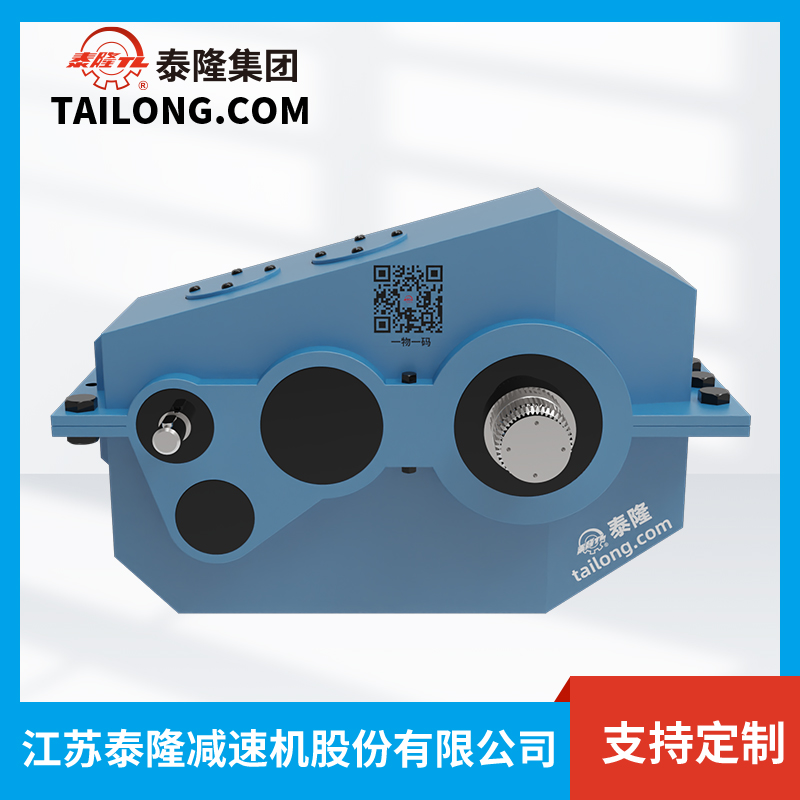

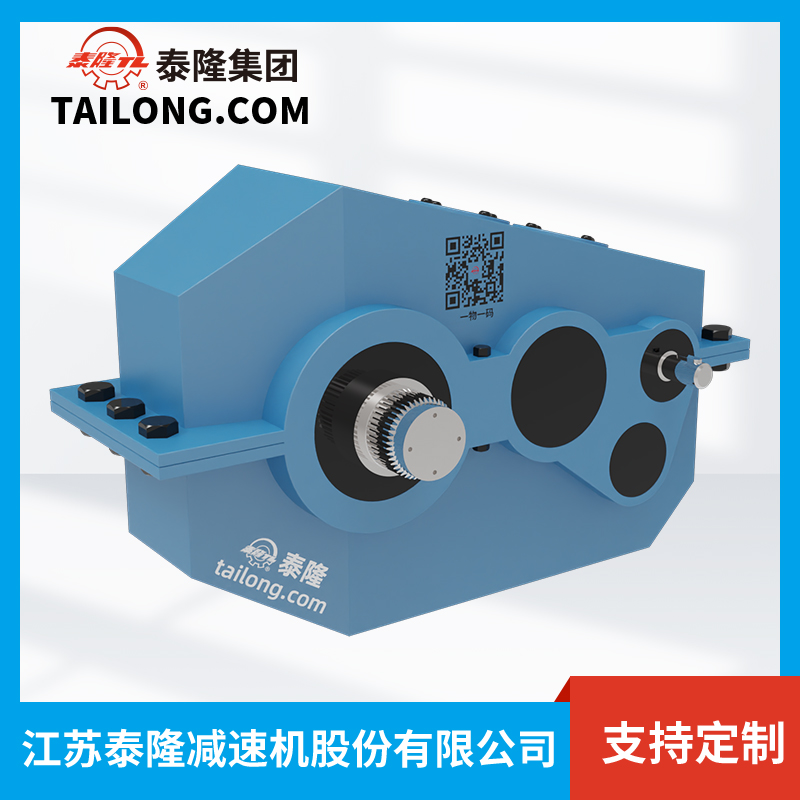

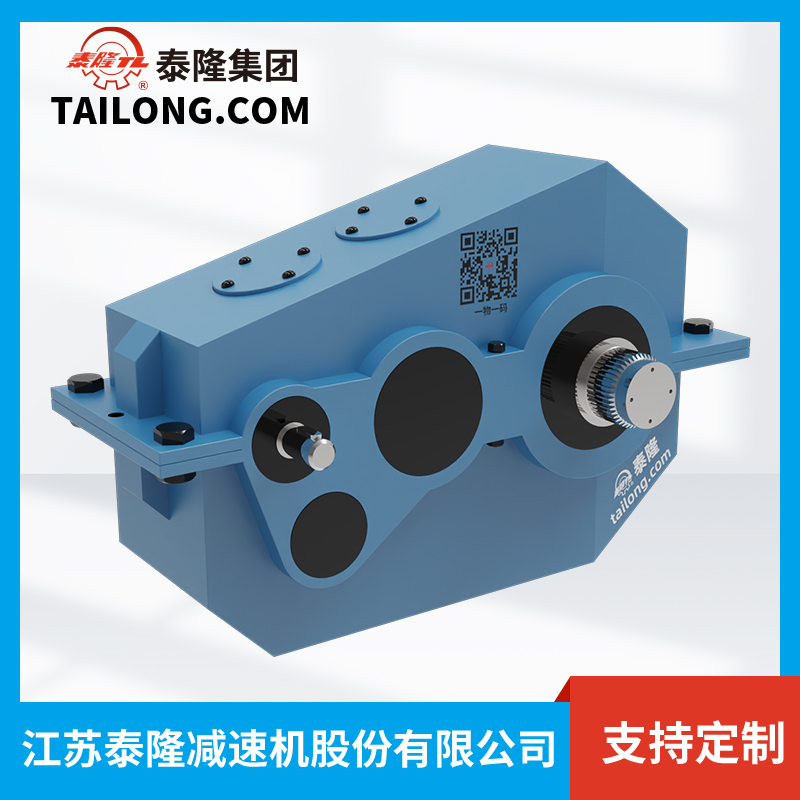

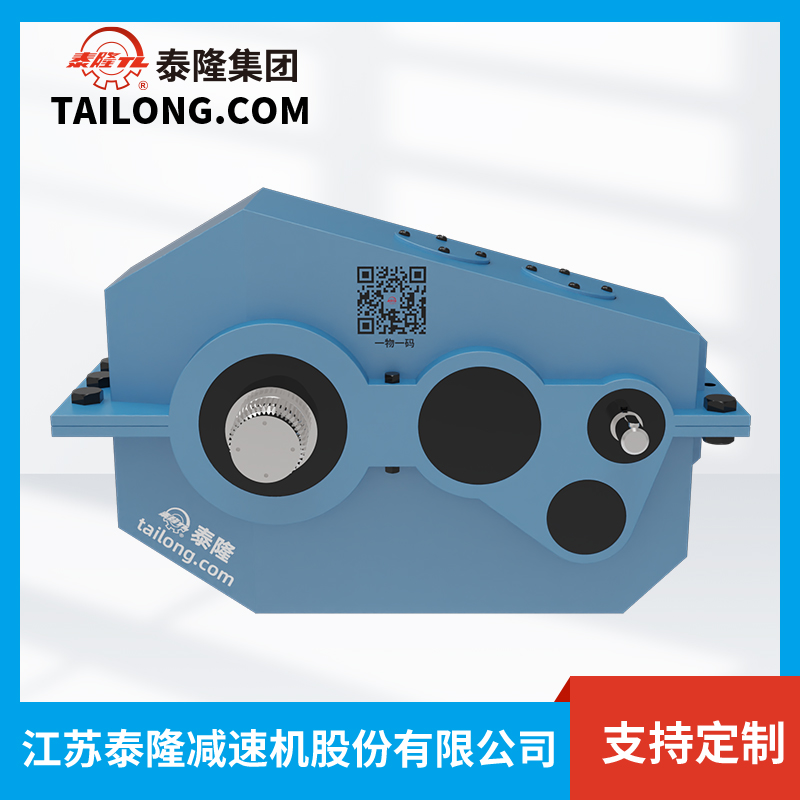

Bộ giảm tốc bánh răng bề mặt mềm QJRS140 là model phổ biến thuộc dòng QJRS Series do Tập đoàn Tailong sản xuất. Đây là dòng hộp giảm tốc công nghiệp được ứng dụng rộng rãi trong các hệ thống truyền động nhờ thiết kế nhỏ gọn, vận hành ổn định và độ bền cao.
Tại Việt Nam, sản phẩm QJRS140 Tailong được phân phối chính hãng bởi Công ty Cầu trục Đại Việt – đại lý uỷ quyền của Tailong, cam kết mang đến cho khách hàng thiết bị chất lượng cùng chính sách bảo hành đầy đủ.
1.2. Đặc điểm thiết kế nổi bật
- Bánh răng bề mặt mềm (soft tooth surface), vận hành êm, giảm tiếng ồn.
- Cấu tạo vỏ hộp bằng gang đúc, cứng vững, chịu tải trọng tốt.
- Kích thước nhỏ gọn, dễ lắp đặt vào nhiều hệ thống.
- Hiệu suất truyền động cao, tuổi thọ dài, tiết kiệm điện năng.
- Nhiều tùy chọn lắp đặt: trục vào – trục ra, lắp ngang hoặc đứng.
1.3. Ưu điểm của QJRS140 so với các dòng khác
- Giá thành cạnh tranh, phù hợp cho nhiều doanh nghiệp.
- Độ ổn định cao, đáp ứng nhu cầu vận hành liên tục.
- Tiết kiệm chi phí bảo trì, dễ thay thế phụ kiện.
- Ứng dụng linh hoạt trong nhiều ngành nghề sản xuất.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJRS
2.2. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số |
|---|---|---|
|
a |
Khoảng cách tâm danh nghĩa (nominal center distance) |
140 mm |
|
a₂ |
Kích thước phụ (gắn đế hoặc trục bên) |
100 mm |
|
a₃ |
Kích thước phụ |
71 mm |
|
d₂ r₆ |
Đường kính trục đầu vào (input shaft diameter) |
18 mm |
|
L₂ |
Chiều dài liên quan trục đầu vào |
40 mm |
|
b₂ |
Chiều rộng then hoa trục đầu vào |
6 mm |
|
t₂ |
Chiều sâu then hoa trục đầu vào |
20.5 mm |
|
L |
Tổng chiều dài tổng thể (overall length) |
567 mm |
|
H |
Chiều cao từ đáy đến trục |
320 mm |
|
n |
Chiều dài phần gắn đế hoặc lắp đặt |
120 mm |
|
K |
Chiều dài khung hộp giảm tốc |
130 mm |
|
b₀ |
Độ rộng then hoa trục ra (output shaft key width) |
190 mm (với sai số ±0.5) |
|
f |
Sai số lắp ghép (fitting tolerance) |
16 mm |
|
g(h₉) |
Đường kính gối đỡ (bearing housing diameter) |
130 mm |
|
d₄ |
Đường kính lỗ bắt bulong |
12 mm |
|
e₃₀ |
Khoảng cách giữa các lỗ bắt bulong |
380 mm |
|
S |
Chiều dài lỗ bắt bulong |
12 mm |
|
r |
Bán kính cong (radius) |
170 mm |
|
e₂ |
Khoảng cách khác (lắp đặt, định vị) |
50 mm |
|
Trọng lượng (kg) |
Trọng lượng tổng của thiết bị |
64 kg |
3. Ứng dụng thực tế và lợi ích khi sử dụng QJRS140
3.1. Ứng dụng trong các ngành công nghiệp
Bộ giảm tốc QJRS140 Tailong được ứng dụng đa dạng trong:
- Hệ thống cầu trục và thiết bị nâng hạ: Vận hành ổn định, an toàn cho tải trọng vừa và lớn.
- Ngành cơ khí, luyện kim, xi măng: Tích hợp trong máy nghiền, máy trộn, băng tải.
- Ngành chế biến gỗ, nông sản và vật liệu xây dựng: Hỗ trợ dây chuyền sản xuất hoạt động liên tục.
- Công nghiệp năng lượng & khai thác: Đảm bảo truyền động bền bỉ trong môi trường làm việc khắc nghiệt.
3.2. Lợi ích khi sử dụng Bộ giảm tốc QJRS140
- Nâng cao hiệu suất làm việc nhờ khả năng truyền động ổn định.
- Tiết kiệm năng lượng với hiệu suất cao, giảm hao phí.
- Vận hành êm ái, hạn chế tiếng ồn trong nhà máy.
- Tuổi thọ dài, độ tin cậy cao, giảm chi phí vận hành dài hạn.
- Thiết kế linh hoạt, dễ dàng kết hợp cùng động cơ điện và các thiết bị công nghiệp khác.
3.3. Ưu thế so với các sản phẩm cùng phân khúc
So với nhiều dòng hộp giảm tốc công nghiệp khác, QJRS140 nổi bật nhờ:
- Giá thành hợp lý đi kèm độ bền cao.
- Khả năng ứng dụng đa ngành, đáp ứng cả nhu cầu tải trung bình và tải nặng.
- Độ ổn định lâu dài, phù hợp cho dây chuyền sản xuất cần hoạt động 24/7.
4. Lý do chọn Bộ giảm tốc QJRS tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJRS do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
