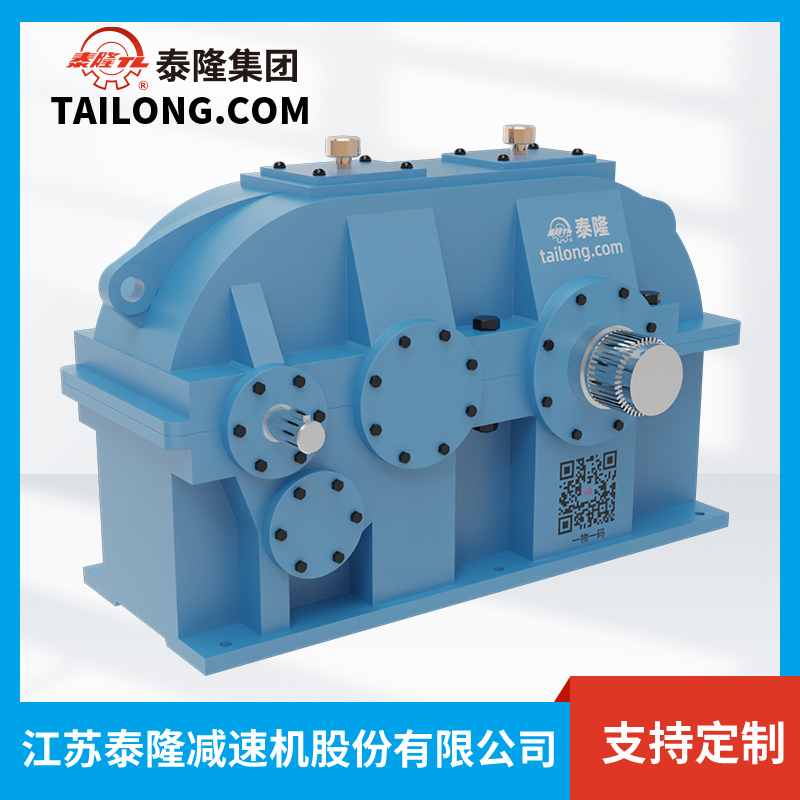

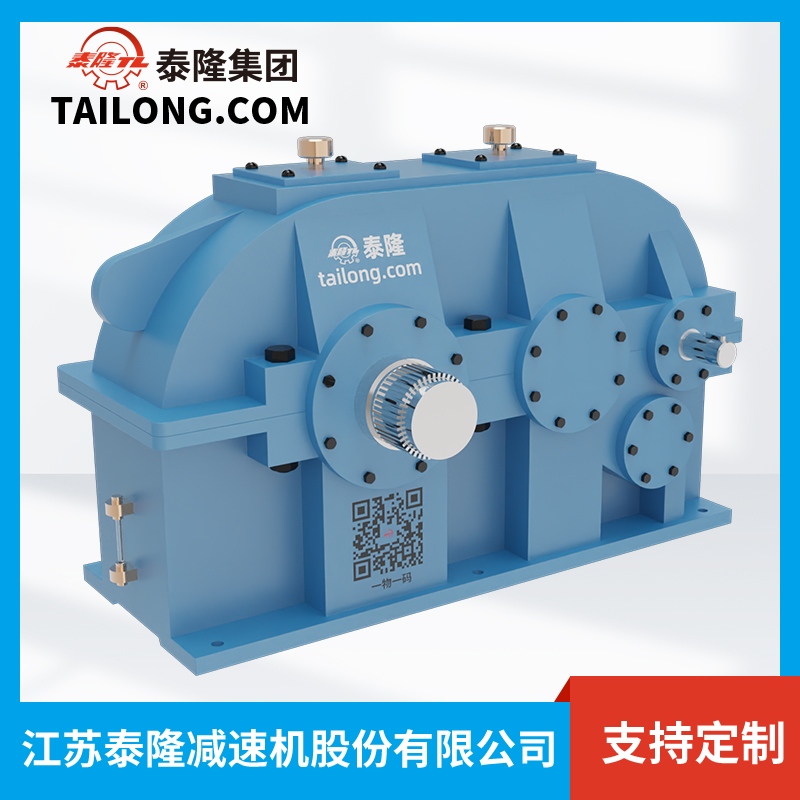

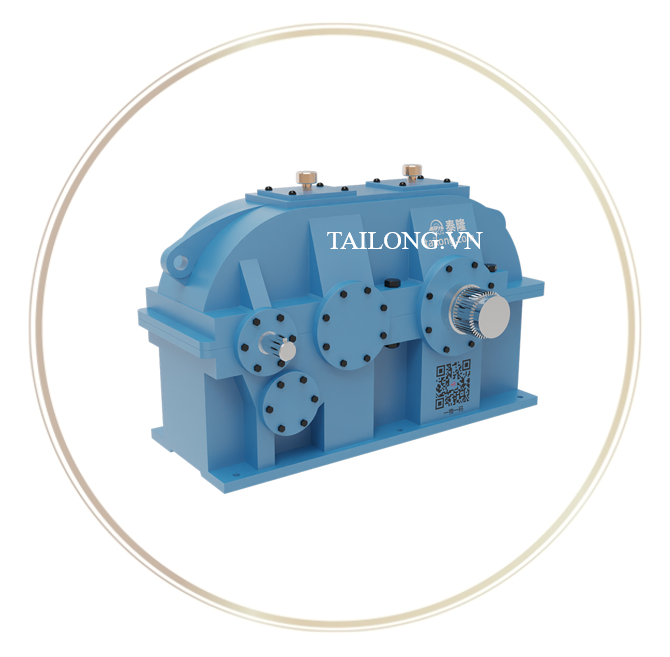

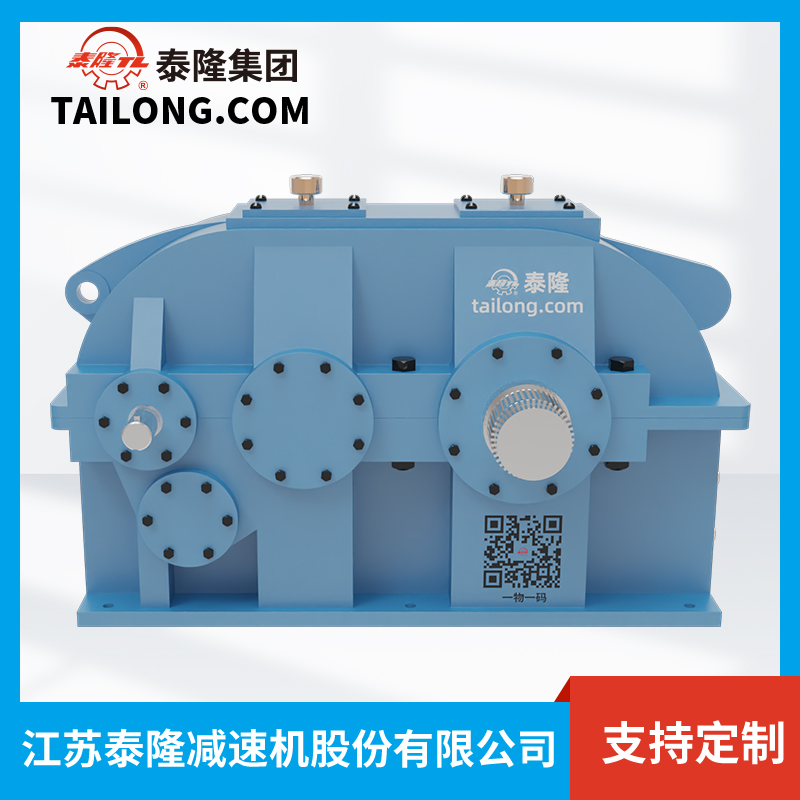

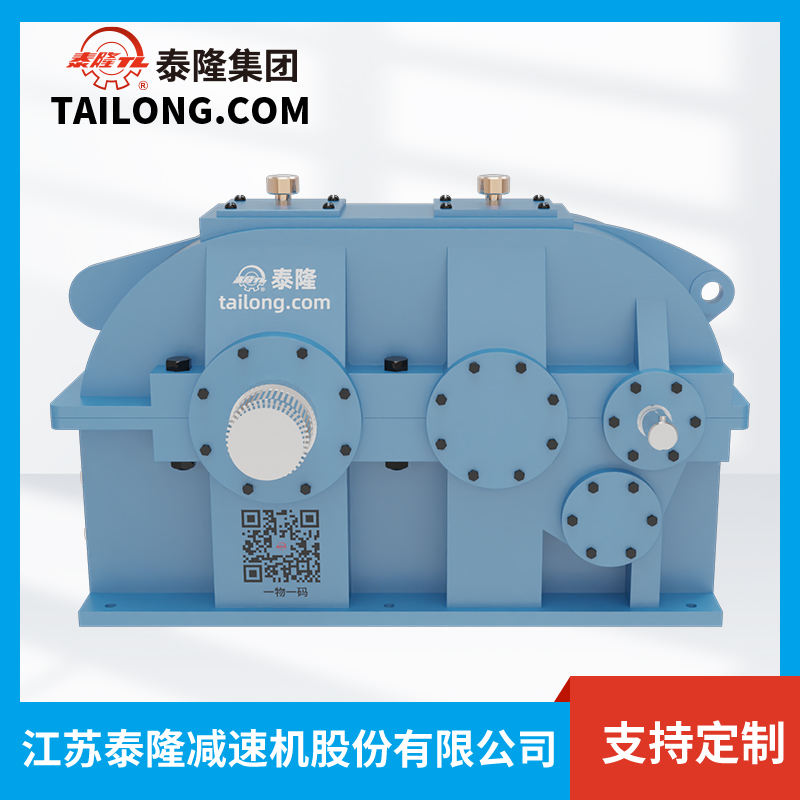

1.Giới thiệu Bộ giảm tốc bánh răng bề mặt mềm QJRS-D800
1.1.Tổng quan sản phẩm
Bộ giảm tốc bánh răng bề mặt mềm QJRS-D800 là một trong những model cỡ lớn của dòng QJRS-D Series do Tập đoàn Tailong (Trung Quốc) sản xuất. Đây là thiết bị truyền động cơ khí được thiết kế chuyên dụng cho các hệ thống công nghiệp nặng, cầu trục và dây chuyền sản xuất có yêu cầu tải trọng lớn.
Sản phẩm QJRS-D800 được phân phối chính hãng tại Việt Nam bởi Công ty Cầu trục Đại Việt – đại lý uỷ quyền của Tailong, đảm bảo chất lượng, độ bền và hiệu quả vận hành vượt trội.
1.2. Đặc điểm thiết kế nổi bật
- Bánh răng bề mặt mềm (soft tooth surface) giúp giảm tiếng ồn, vận hành êm ái.
- Vỏ hộp giảm tốc bằng gang chất lượng cao, chịu được tải trọng lớn và môi trường làm việc khắc nghiệt.
- Hiệu suất truyền động ổn định, tuổi thọ dài, tiết kiệm chi phí bảo trì.
- Dải tỉ số truyền rộng, dễ dàng tích hợp vào nhiều hệ thống cơ khí.
- Linh hoạt trong lựa chọn lắp đặt: trục vào, trục ra, mặt bích hoặc đặt ngang – dọc.
1.3. Ưu điểm của QJRS-D800 so với các dòng khác
- Chịu tải lớn và ổn định hơn nhờ thiết kế bánh răng tối ưu.
- Tiếng ồn thấp, phù hợp cho nhà máy sản xuất.
- Chi phí đầu tư hợp lý so với tuổi thọ sản phẩm.
- Dễ bảo trì, thay thế linh kiện, giúp giảm thời gian dừng máy.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJRS-D
2.2. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật (tiếng Việt / tiếng Anh) |
Thông số kỹ thuật |
|---|---|---|
|
a |
Khoảng cách trục danh nghĩa / Nominal center distance |
800 mm |
|
a₂ |
Khoảng cách từ tâm trục đến mặt chân đế / Shaft to base distance |
560 mm |
|
a₃ |
Khoảng cách từ trục đến mặt bên / Shaft to side face distance |
400 mm |
|
L |
Chiều dài tổng thể / Overall length |
2538 mm |
|
H |
Chiều cao tổng thể / Overall height |
1640 mm |
|
B |
Chiều rộng tổng thể / Overall width |
980 mm |
|
h |
Chiều cao từ chân đế đến tâm trục / Center height from base |
800 mm |
|
N |
Đường kính trục đầu vào / Input shaft diameter |
490 mm |
|
d₁r6 |
Đường kính trục vào / Input axle diameter |
100 mm |
|
l₂ |
Chiều dài trục vào / Length of input shaft |
210 mm |
|
b₂ |
Bề rộng then trục / Key width on shaft |
28 mm |
|
t₂ |
Chiều sâu then trục / Key depth on shaft |
106 mm |
|
S |
Chiều dài chân đế tổng thể / Total base length |
830 mm |
|
S₁ |
Khoảng cách giữa các lỗ bắt bulong theo chiều dọc / Longitudinal bolt spacing |
2195 mm |
|
S₂ |
Khoảng cách giữa các lỗ bắt bulong theo chiều ngang / Lateral bolt spacing |
1770 mm |
|
S₃ |
Khoảng cách từ cạnh đến tâm lỗ bắt / Edge to bolt hole center |
1060 mm |
|
C |
Khoảng cách tâm lỗ bắt bulong theo chiều sâu / Bolt hole depth spacing |
65 mm |
|
P |
Khoảng cách giữa hai lỗ bắt bulong / Bolt pitch |
45 mm |
|
hole |
Số lượng lỗ bắt bulong / Number of bolt holes |
8 lỗ |
|
A |
Khoảng cách từ trục đến cạnh ngoài / Shaft to outer end length |
2390 mm |
|
B₁ |
Chiều dài đế phụ (góc bắt bulong) / Auxiliary base length |
980 mm |
|
n |
Đường kính lỗ bắt bulong / Bolt hole diameter |
100 mm |
|
G₁ |
Khoảng cách chiều sâu chân đế (có thể là chiều dài then định vị) / Mounting depth |
824 mm |
|
e₁ |
Khoảng cách tâm lỗ phụ (vị trí định vị) / Positioning hole spacing |
650 mm |
|
Weight |
Trọng lượng / Weight |
8490 kg |
3. Ứng dụng thực tế và lợi ích khi sử dụng QJRS-D800
3.1. Ứng dụng trong các ngành công nghiệp
Bộ giảm tốc QJRS-D800 Tailong được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Cầu trục và thiết bị nâng hạ: Truyền động ổn định, đảm bảo an toàn khi vận hành tải trọng lớn.
- Khai khoáng & luyện kim: Đáp ứng yêu cầu công suất cao, hoạt động liên tục trong môi trường khắc nghiệt.
- Ngành xi măng & vật liệu xây dựng: Sử dụng trong hệ thống băng tải, máy nghiền, máy trộn.
- Chế biến gỗ & nông sản: Tối ưu truyền động cho các dây chuyền sản xuất tự động.
- Năng lượng & công nghiệp nặng: Đảm bảo độ tin cậy cao cho các thiết bị vận hành 24/7.
3.2. Lợi ích khi sử dụng Bộ giảm tốc QJRS-D800
- Hiệu suất cao – tiết kiệm năng lượng: Tỉ số truyền ổn định, giảm hao phí điện năng.
- Vận hành êm ái, giảm tiếng ồn: Mang lại môi trường sản xuất an toàn và thân thiện.
- Tuổi thọ dài, ít hỏng hóc: Giảm chi phí bảo dưỡng, tối ưu chi phí đầu tư.
- Khả năng chịu tải lớn: Đáp ứng yêu cầu cho các hệ thống cầu trục công suất cao.
- Tính linh hoạt cao: Dễ kết hợp với motor điện, đa dạng kiểu lắp đặt theo nhu cầu.
3.3. So sánh ưu thế của QJRS-D800
So với các hộp giảm tốc công nghiệp thông thường, QJRS-D800 có lợi thế vượt trội về:
- Độ bền cơ học, thích hợp cho môi trường làm việc khắc nghiệt.
- Khả năng hoạt động liên tục, không ảnh hưởng đến tiến độ sản xuất.
- Chi phí đầu tư hiệu quả, mang lại giá trị lâu dài cho doanh nghiệp.
4. Lý do chọn Bộ giảm tốc QJRS-D tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJRS-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
