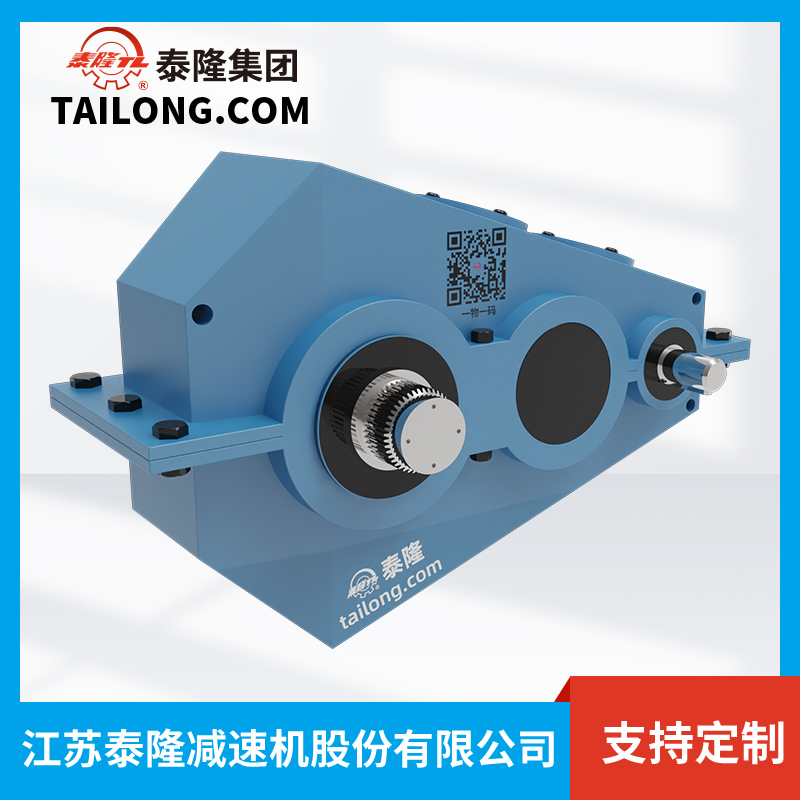

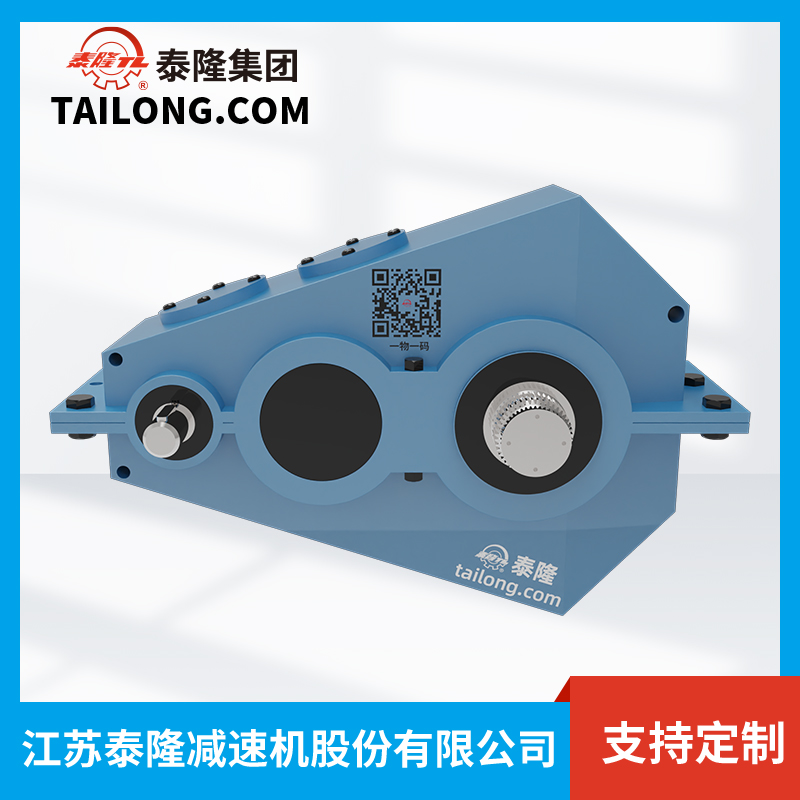

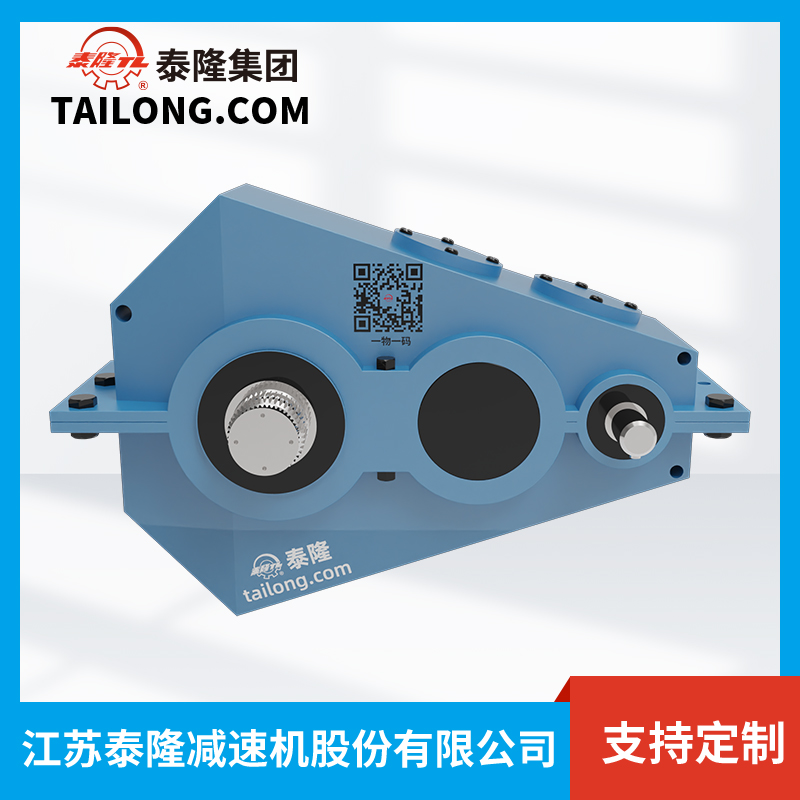

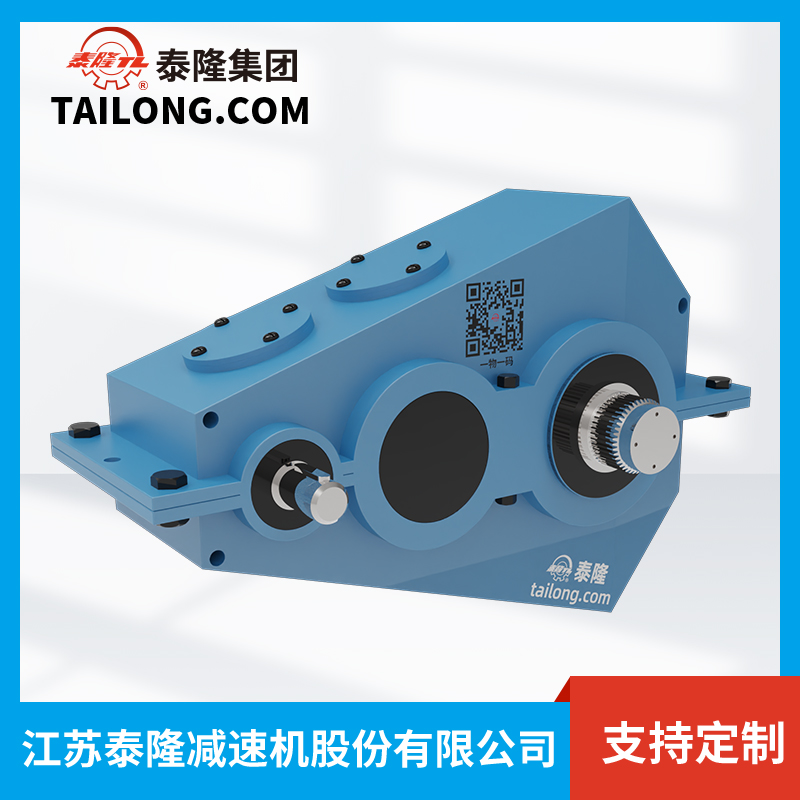

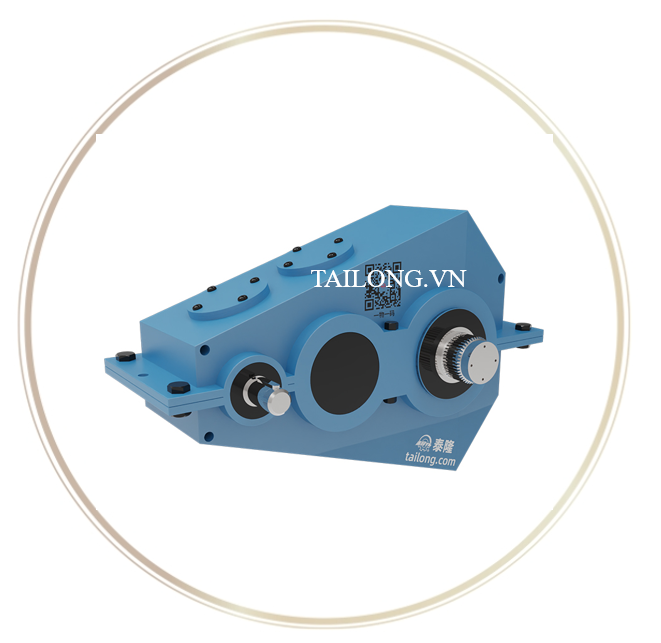

1. Giới thiệu Bộ giảm tốc bánh răng bề mặt mềm QJR1000
1.1. Tổng quan sản phẩm
Bộ giảm tốc bánh răng bề mặt mềm QJR1000 là một trong những model quan trọng thuộc dòng QJ Series của Tập đoàn Tailong (Trung Quốc). Đây là loại hộp giảm tốc bánh răng trụ bề mặt mềm được thiết kế để truyền động mạnh mẽ, vận hành ổn định và phù hợp cho nhiều ngành công nghiệp nặng.
Tại Việt Nam, sản phẩm QJR1000 Tailong được phân phối chính hãng bởi Công ty Cầu trục Đại Việt – đại lý uỷ quyền chính thức, cam kết mang đến cho khách hàng thiết bị chất lượng, độ bền cao cùng dịch vụ hậu mãi uy tín.
1.2. Đặc điểm thiết kế nổi bật
- Bánh răng bề mặt mềm (soft tooth surface) giúp giảm tiếng ồn, vận hành êm ái.
- Vỏ hộp giảm tốc bằng gang cường lực, chống rung và chịu được tải trọng lớn.
- Hiệu suất truyền động cao, tỉ số truyền đa dạng, đáp ứng nhiều nhu cầu sử dụng.
- Thiết kế dễ bảo trì, dễ thay thế linh kiện, tiết kiệm thời gian và chi phí vận hành.
- Đa dạng tùy chọn lắp đặt: trục vào, trục ra, mặt bích hoặc đặt ngang – dọc.
1.3. Ưu điểm vượt trội của QJR1000
- Khả năng chịu tải lớn và vận hành bền bỉ trong môi trường khắc nghiệt.
- Tuổi thọ cao nhờ thiết kế bánh răng tối ưu và vật liệu chất lượng.
- Giá thành hợp lý so với hiệu suất và độ bền.
- Ứng dụng linh hoạt trong nhiều ngành công nghiệp khác nhau.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJR
2.2. Thông số kỹ thuật
|
Ký hiệu |
Ý nghĩa kỹ thuật (tiếng Việt / tiếng Anh) |
Thông số |
|---|---|---|
|
a |
Khoảng cách tâm danh nghĩa / Nominal center distance |
1000 mm |
|
a₂ |
Khoảng cách từ tâm trục đến đáy chân đế / Shaft to base distance |
710 mm |
|
d₂r6 |
Đường kính trục đầu vào / Input shaft diameter |
170 mm |
|
L₂ |
Chiều dài trục đầu vào / Input shaft length |
300 mm |
|
b₂ |
Bề rộng then trục / Key width |
40 mm |
|
t₂ |
Chiều sâu rãnh then / Key depth |
179 mm |
|
L |
Chiều dài tổng thể / Overall length |
3384 mm |
|
H |
Chiều cao tổng thể / Overall height |
2150 mm |
|
n |
Đường kính lỗ bắt bulong / Bolt hole diameter |
610 mm |
|
K |
Khoảng cách giữa 2 tâm bulong / Bolt spacing |
740 mm |
|
B00-0.5 |
Độ rộng then lắp bánh răng / Gear key width |
1180 mm |
|
F+0.10 |
Dung sai then (±0.1 mm) / Key fit tolerance |
60 mm |
|
G / h9 |
Chiều sâu then / Chiều cao then |
720 mm |
|
d₄ |
Đường kính ngoài mặt bích hoặc lỗ trục phụ / Flange or auxiliary shaft diameter |
70 mm |
|
e₂₀ |
Khoảng cách giữa 2 lỗ phụ hoặc định vị / Auxiliary hole spacing |
2240 mm |
|
S |
Chiều dài mặt đế / Base length |
55 mm |
|
r |
Bán kính mép bo (góc lượn) / Edge fillet radius |
1074 mm |
|
e₁ |
Khoảng cách định vị / Positioning distance |
360 mm |
|
Weight |
Trọng lượng / Weight |
12000 kg |
3. Ứng dụng thực tế và lợi ích khi sử dụng QJR1000
3.1. Ứng dụng trong các ngành công nghiệp
Hộp giảm tốc QJR1000 Tailong được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và công nghiệp:
- Cầu trục & thiết bị nâng hạ: Đảm bảo truyền động ổn định, an toàn trong quá trình vận hành.
- Khai khoáng & luyện kim: Thích hợp cho môi trường làm việc nặng nhọc, yêu cầu công suất cao.
- Ngành xi măng & vật liệu xây dựng: Ứng dụng trong băng tải, máy nghiền, hệ thống trộn.
- Chế biến gỗ & sản xuất công nghiệp nhẹ: Tối ưu hóa hiệu suất dây chuyền sản xuất.
- Ngành năng lượng & công nghiệp nặng: Đáp ứng yêu cầu vận hành liên tục 24/7.
3.2. Lợi ích khi sử dụng Bộ giảm tốc QJR1000
- Hiệu suất cao – tiết kiệm năng lượng, đảm bảo chi phí vận hành thấp.
- Vận hành êm ái, giảm tiếng ồn, tạo môi trường làm việc an toàn.
- Tuổi thọ dài, ít hỏng hóc, giảm chi phí sửa chữa và bảo dưỡng.
- Khả năng chịu tải vượt trội, phù hợp cho các hệ thống cầu trục công suất lớn.
- Thiết kế linh hoạt, dễ dàng kết hợp với nhiều loại motor điện.
3.3. So sánh ưu thế của QJR1000
So với các hộp giảm tốc thông thường, QJR1000 có nhiều ưu thế rõ rệt:
- Độ bền cơ học cao, thích hợp cho môi trường khắc nghiệt.
- Hoạt động ổn định liên tục, đảm bảo năng suất sản xuất.
- Chi phí đầu tư hiệu quả, mang lại lợi ích kinh tế lâu dài.
4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJR-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
