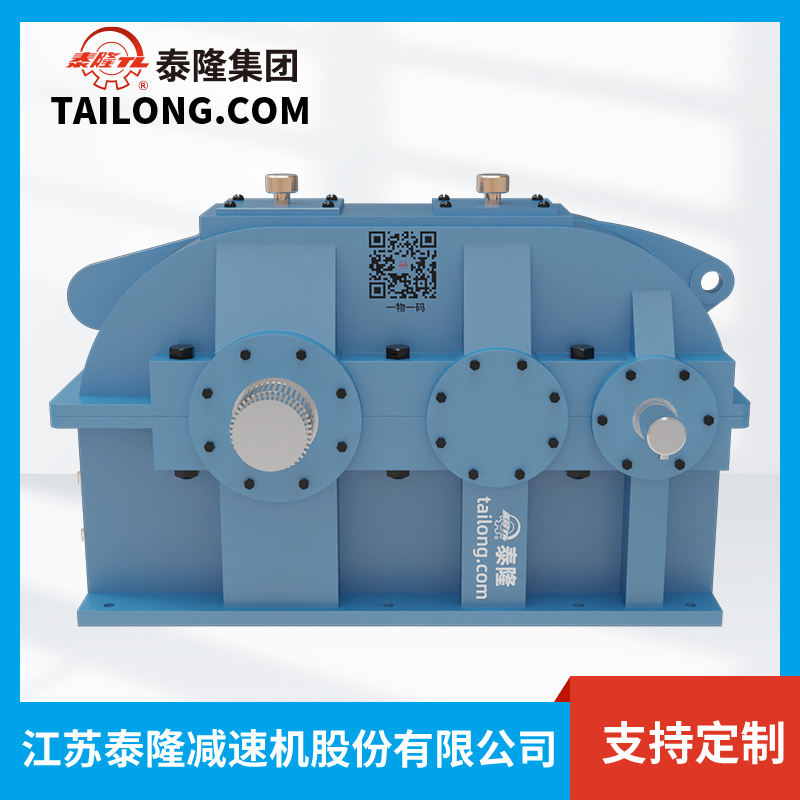

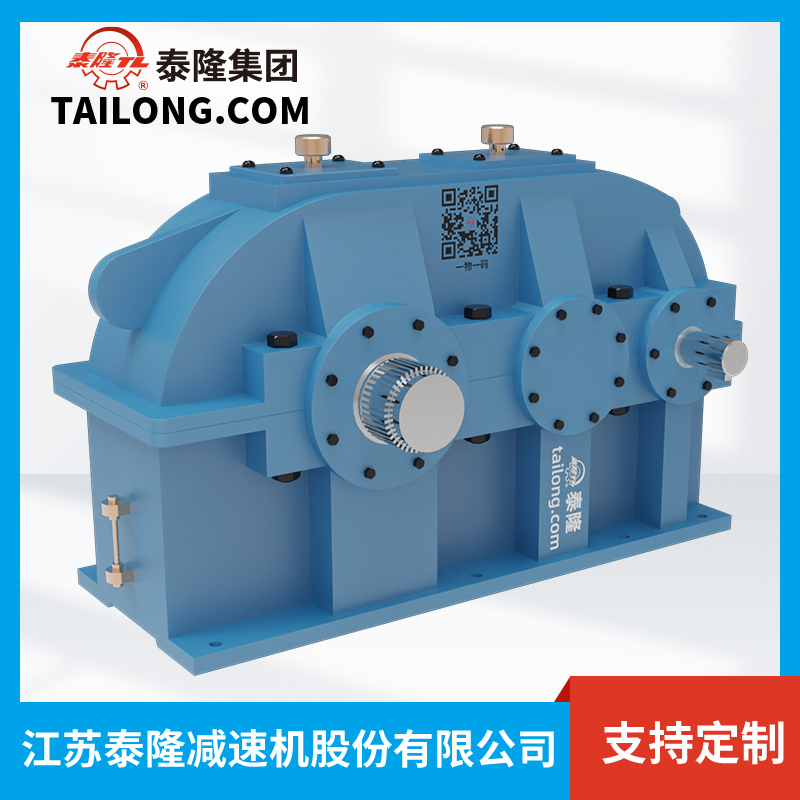

Bộ giảm tốc bánh răng bề mặt mềm QJR-D335

Liên hệ

Đặc điểm

Tỷ số truyền rộng: 10–200%
Hiệu suất cơ khí cao:
- Cấp II: đến 96%
- Cấp III: đến 94%
Vận hành êm, độ ồn thấp
Vật liệu bền:
- Trục và bánh răng làm bằng thép 42CrMo, 35CrMo
- Được xử lý nhiệt (rèn và tôi luyện) → tuổi thọ cao, chịu tải tốt
Dễ lắp đặt và tháo kiểm tra

Điều kiện làm việc

Tốc độ bánh xe ≤ 16m/s
Tốc độ trục cao ≤ 1000 vòng/phút
Nhiệt độ môi trường làm việc: -40 đến +45°C
Có thể chạy tiến và lùi
Điện áp: 3 phase,380-440V, 50/60hz
Hãng sản xuất: TAILONG – Trung Quốc

Đặt mua

Tóm tắt nội dung [Ẩn]

1. Giới thiệu sản phẩm Bộ giảm tốc bánh răng bề mặt mềm QJR-D335
2. Thông số kỹ thuật chi tiết
3. Ưu điểm nổi bật của bộ giảm tốc QJR-D335
4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt

1. Giới thiệu sản phẩm Bộ giảm tốc bánh răng bề mặt mềm QJR-D335

1.1. Tổng quan sản phẩm

Bộ giảm tốc bánh răng bề mặt mềm QJR-D335 thuộc dòng hộp giảm tốc QJR-D của Tập đoàn Tailong – thương hiệu uy tín trong lĩnh vực sản xuất thiết bị truyền động cơ khí. Đây là loại hộp giảm tốc bánh răng côn trụ, được thiết kế với độ chính xác cao, bề mặt răng tôi mềm, mang lại hiệu quả truyền động ổn định trong nhiều ứng dụng công nghiệp nặng.

1.2. Đặc điểm kỹ thuật chính

Kiểu dáng: Hộp giảm tốc bánh răng côn – trụ bề mặt mềm, thiết kế dạng thân hộp chắc chắn.
Tỷ số truyền: Đa dạng, phù hợp nhiều dải tốc độ khác nhau.
Momen xoắn đầu ra: Lớn, đáp ứng cho các ứng dụng tải nặng.
Kích thước mã QJR-D335: Thuộc nhóm sản phẩm trung – lớn trong dòng QJR-D, phù hợp cho các hệ thống yêu cầu công suất cao.
Khả năng lắp đặt: Dễ dàng lắp ghép với động cơ điện, kết nối linh hoạt với nhiều dạng máy công nghiệp.

1.3. Ứng dụng thực tế

Bộ giảm tốc QJR-D335 thường được sử dụng trong các ngành công nghiệp như:

Khai thác mỏ: truyền động cho băng tải, máy nghiền.
Ngành thép và xi măng: vận hành các hệ thống trục cán, máy quay lò.
Ngành năng lượng: truyền động cho tuabin, hệ thống bơm công suất lớn.
Ngành cầu trục và nâng hạ: hỗ trợ nâng tải nặng, di chuyển ổn định và an toàn.

2. Thông số kỹ thuật chi tiết

2.1. Bản vẽ kỹ thuật

Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJR-D

2.2. Thông số kỹ thuật

Ký hiệu	Ý nghĩa (tiếng Việt / tiếng Anh)	Thông số
a	Khoảng cách trục danh nghĩa / Nominal center space	335 mm
a₂	Không rõ (có thể là khoảng cách giữa trục và chân đế)	236 mm
a₀₂	Khoảng cách giữa 2 trục (trục vào - ra)	571 mm
L	Chiều dài tổng thể / Total length	1100 mm
H	Chiều cao tổng thể / Total height	695 mm
B h	Chiều rộng tổng thể / Total width Center height / Chiều cao tâm trục	430 mm 335 mm
N	Chiều cao tâm trục / Center height	255 mm
D2R6	Đường kính trục vào / Input shaft diameter	55 mm
L₂	Chiều dài trục vào / Input shaft length	110 mm
b₂	Kích thước then / Key width	16 mm
t₂	Chiều sâu rãnh then / Key depth	59 mm
S	Khoảng cách lắp đặt tổng thể (chiều dài) / Install length	370 mm
S₁	Khoảng cách lắp đặt (trục dọc) / Longitudinal install spacing	940 mm
S₂	Khoảng cách lắp đặt (trục ngang) / Lateral install spacing	0 mm
S₃	Chiều dài giá đỡ chân	450 mm
C	Khoảng cách tâm lỗ chân đế / Base hole center dist.	35 mm
P	Khoảng cách bắt vít hoặc then / Key or bolt spacing	27 mm
(hole)	Số lượng lỗ bắt / Number of fixing holes	6 cái
A	Khoảng cách từ tâm trục đến mặt bên / Lateral offset	1006 mm
B₁	Chiều dài đế / Base length	400 mm
n	Đường kính lỗ bắt vít / Bolt hole diameter	35 mm
G₁	khoảng cách từ đế lên trục	362 mm
e₁	khoảng cách tâm đến tâm	280 mm
Weight	Trọng lượng / Weight	840 kg

3. Ưu điểm nổi bật của bộ giảm tốc QJR-D335

3.1. Hiệu suất truyền động cao

Bộ giảm tốc QJR-D335 có khả năng truyền động ổn định với hiệu suất làm việc cao, hạn chế tổn hao năng lượng, giúp tiết kiệm chi phí vận hành lâu dài.

3.2. Độ bền và tuổi thọ cao

Nhờ được chế tạo từ vật liệu hợp kim chất lượng, kết hợp công nghệ gia công tiên tiến, sản phẩm có khả năng chịu tải lớn, vận hành liên tục trong điều kiện môi trường khắc nghiệt.

3.3. Dễ dàng bảo dưỡng và thay thế

Cấu trúc thiết kế đơn giản, thuận tiện trong việc tháo lắp, bảo trì và thay thế linh kiện khi cần thiết, giảm thiểu thời gian dừng máy.

3.4. Tính linh hoạt trong ứng dụng

QJR-D335 có nhiều tỷ số truyền và dải công suất, phù hợp với đa dạng yêu cầu từ các ngành công nghiệp khác nhau, đặc biệt là các ứng dụng tải nặng và làm việc liên tục.

3.5. Giá trị kinh tế vượt trội

So với các dòng hộp giảm tốc nhập khẩu khác, sản phẩm QJR-D335 của Tailong mang lại mức chi phí đầu tư hợp lý, đồng thời vẫn đảm bảo chất lượng và độ tin cậy trong vận hành.

4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc bánh răng bề mặt mềm QJR-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
