Tóm tắt nội dung [Ẩn]

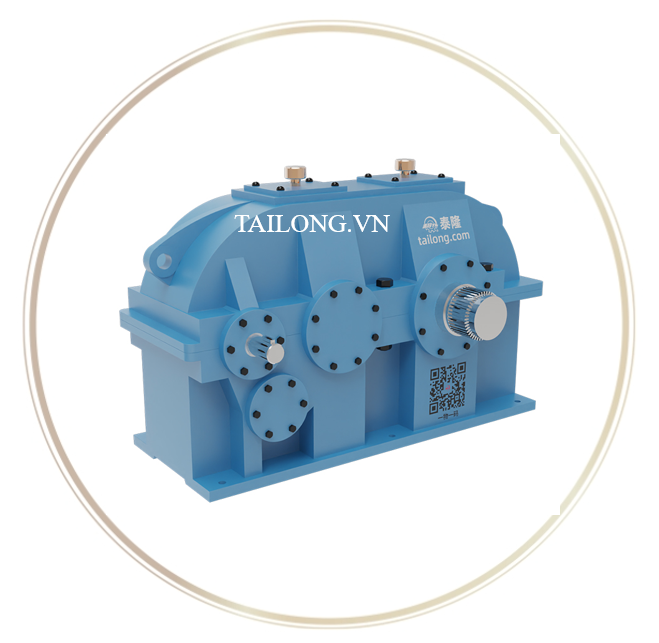

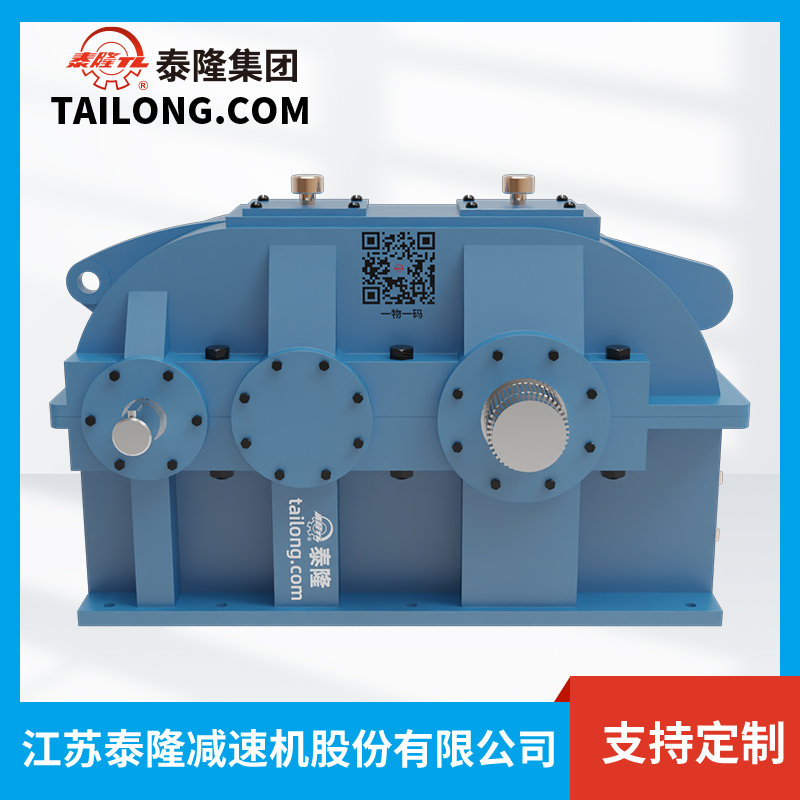

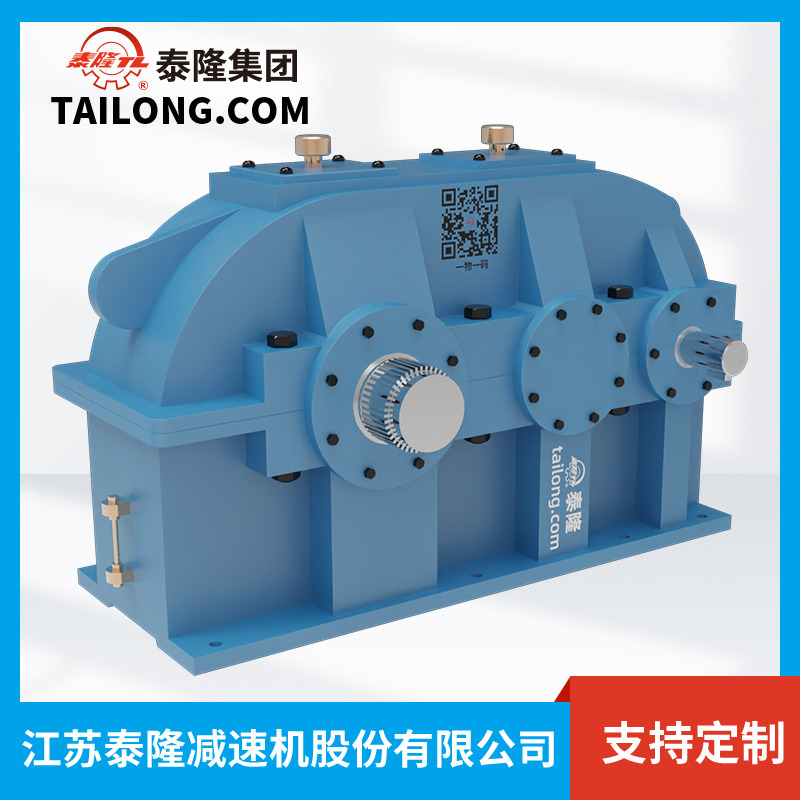

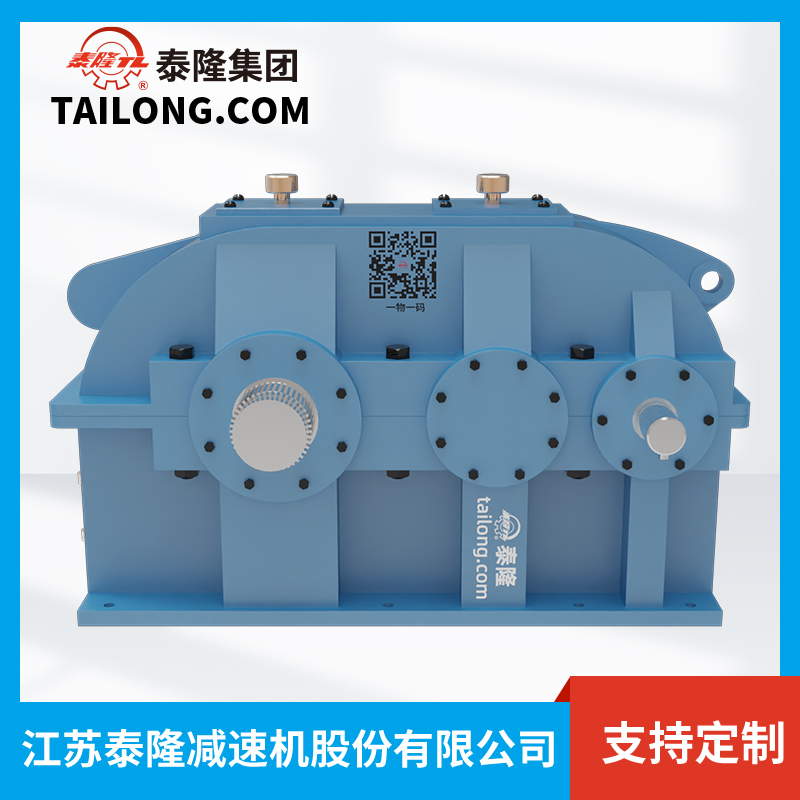

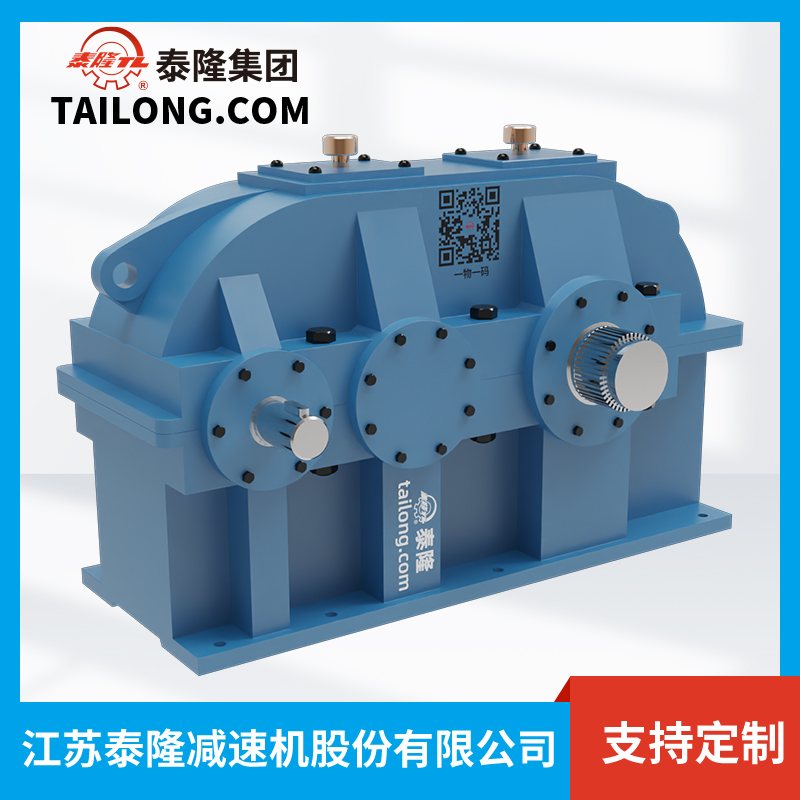

1. Giới thiệu sản phẩm Bộ giảm tốc bánh răng bề mặt mềm QJR-D280
1.1. Tổng quan sản phẩm
Bộ giảm tốc bánh răng bề mặt mềm QJR-D280 thuộc dòng hộp giảm tốc QJR-D của Tập đoàn Tailong – thương hiệu uy tín trong lĩnh vực sản xuất thiết bị truyền động cơ khí. Đây là loại hộp giảm tốc bánh răng côn trụ, được thiết kế với độ chính xác cao, bề mặt răng tôi mềm, mang lại hiệu quả truyền động ổn định trong nhiều ứng dụng công nghiệp nặng.
1.2. Đặc điểm kỹ thuật chính
- Kiểu dáng: Hộp giảm tốc bánh răng côn – trụ bề mặt mềm, thiết kế dạng thân hộp chắc chắn.
- Tỷ số truyền: Đa dạng, phù hợp nhiều dải tốc độ khác nhau.
- Momen xoắn đầu ra: Lớn, đáp ứng cho các ứng dụng tải nặng.
- Kích thước mã QJR-D280: Thuộc nhóm sản phẩm trung – lớn trong dòng QJR-D, phù hợp cho các hệ thống yêu cầu công suất cao.
- Khả năng lắp đặt: Dễ dàng lắp ghép với động cơ điện, kết nối linh hoạt với nhiều dạng máy công nghiệp.
1.3. Ứng dụng thực tế
Bộ giảm tốc QJR-D280 thường được sử dụng trong các ngành công nghiệp như:
- Khai thác mỏ: truyền động cho băng tải, máy nghiền.
- Ngành thép và xi măng: vận hành các hệ thống trục cán, máy quay lò.
- Ngành năng lượng: truyền động cho tuabin, hệ thống bơm công suất lớn.
- Ngành cầu trục và nâng hạ: hỗ trợ nâng tải nặng, di chuyển ổn định và an toàn.
2. Thông số kỹ thuật chi tiết
2.1. Bản vẽ kỹ thuật
Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJR-D
2.2. Thông số kỹ thuật
|
Ký hiệu |
Ý nghĩa (tiếng Việt / tiếng Anh) |
Thông số |
|---|---|---|
|
a |
Khoảng cách trục danh nghĩa / Nominal center space |
280 mm |
|
a₂ |
Không rõ (có thể là khoảng cách giữa trục và chân đế) |
200 mm |
|
a₀₂ |
Khoảng cách giữa 2 trục (trục vào - ra) |
480 mm |
|
L |
Chiều dài tổng thể / Total length |
925 mm |
|
H |
Chiều cao tổng thể / Total height |
585 mm |
|
B h |
Chiều rộng tổng thể / Total width Center height / Chiều cao tâm trục |
360 mm 280 mm |
|
N |
Chiều cao tâm trục / Center height |
235 mm |
|
D2R6 |
Đường kính trục vào / Input shaft diameter |
48 mm |
|
L₂ |
Chiều dài trục vào / Input shaft length |
110 mm |
|
b₂ |
Kích thước then / Key width |
14 mm |
|
t₂ |
Chiều sâu rãnh then / Key depth |
51.5 mm |
|
S |
Khoảng cách lắp đặt tổng thể (chiều dài) / Install length |
310 mm |
|
S₁ |
Khoảng cách lắp đặt (trục dọc) / Longitudinal install spacing |
780 mm |
|
S₂ |
Khoảng cách lắp đặt (trục ngang) / Lateral install spacing |
0 mm |
|
S₃ |
Chiều dài giá đỡ chân |
390 mm |
|
C |
Khoảng cách tâm lỗ chân đế / Base hole center dist. |
30 mm |
|
P |
Khoảng cách bắt vít hoặc then / Key or bolt spacing |
23 mm |
|
(hole) |
Số lượng lỗ bắt / Number of fixing holes |
6 cái |
|
A |
Khoảng cách từ tâm trục đến mặt bên / Lateral offset |
845 mm |
|
B₁ |
Chiều dài đế / Base length |
340 mm |
|
n |
Đường kính lỗ bắt vít / Bolt hole diameter |
33 mm |
|
G₁ |
khoảng cách từ đế lên trục |
303 mm |
|
e₁ |
khoảng cách tâm đến tâm |
230 mm |
|
Weight |
Trọng lượng / Weight |
415 kg |
3. Ưu điểm nổi bật của bộ giảm tốc QJR-D280
3.1. Hiệu suất truyền động cao
Bộ giảm tốc QJR-D280 có khả năng truyền động ổn định với hiệu suất làm việc cao, hạn chế tổn hao năng lượng, giúp tiết kiệm chi phí vận hành lâu dài.
3.2. Độ bền và tuổi thọ cao
Nhờ được chế tạo từ vật liệu hợp kim chất lượng, kết hợp công nghệ gia công tiên tiến, sản phẩm có khả năng chịu tải lớn, vận hành liên tục trong điều kiện môi trường khắc nghiệt.
3.3. Dễ dàng bảo dưỡng và thay thế
Cấu trúc thiết kế đơn giản, thuận tiện trong việc tháo lắp, bảo trì và thay thế linh kiện khi cần thiết, giảm thiểu thời gian dừng máy.
3.4. Tính linh hoạt trong ứng dụng
QJR-D280 có nhiều tỷ số truyền và dải công suất, phù hợp với đa dạng yêu cầu từ các ngành công nghiệp khác nhau, đặc biệt là các ứng dụng tải nặng và làm việc liên tục.
3.5. Giá trị kinh tế vượt trội
So với các dòng hộp giảm tốc nhập khẩu khác, sản phẩm QJR-D280 của Tailong mang lại mức chi phí đầu tư hợp lý, đồng thời vẫn đảm bảo chất lượng và độ tin cậy trong vận hành.
4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc bánh răng bề mặt mềm QJR-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
