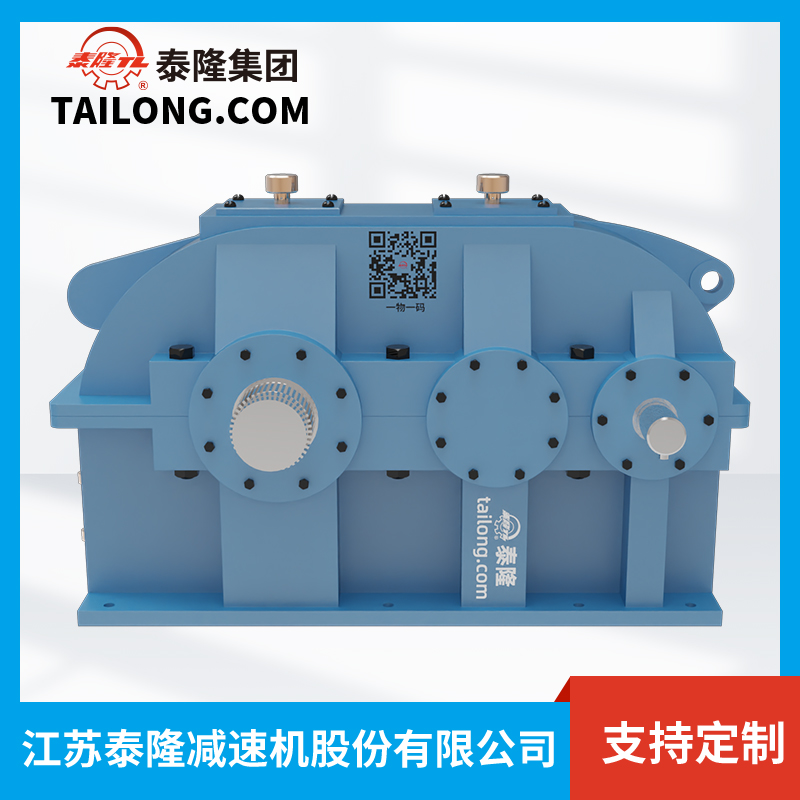

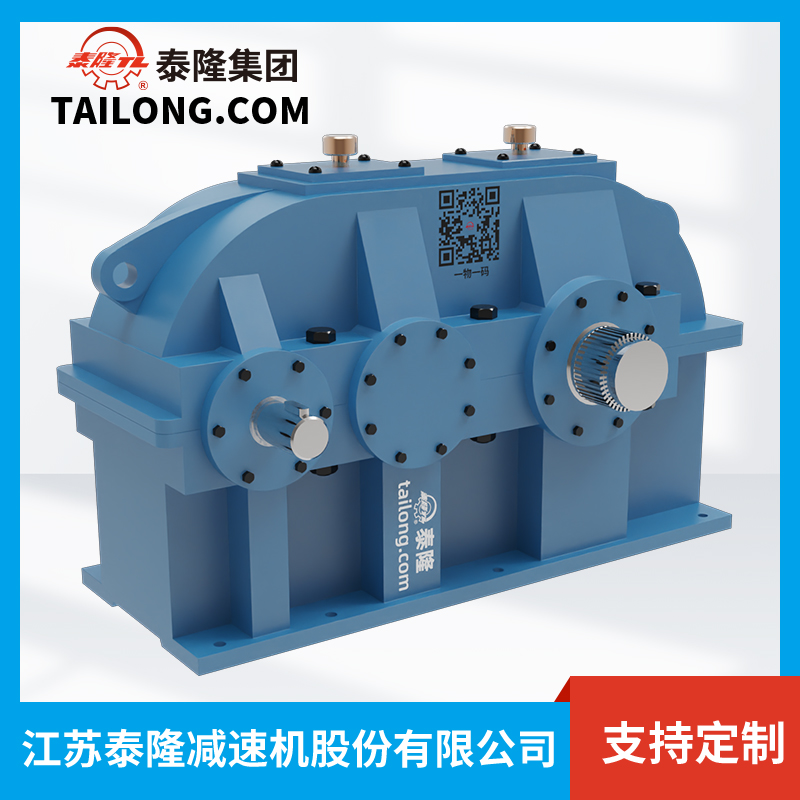

Bộ giảm tốc bánh răng bề mặt mềm QJR-D200

Liên hệ

Đặc điểm

Tỷ số truyền rộng: 10–200%
Hiệu suất cơ khí cao:
- Cấp II: đến 96%
- Cấp III: đến 94%
Vận hành êm, độ ồn thấp
Vật liệu bền:
- Trục và bánh răng làm bằng thép 42CrMo, 35CrMo
- Được xử lý nhiệt (rèn và tôi luyện) → tuổi thọ cao, chịu tải tốt
Dễ lắp đặt và tháo kiểm tra

Điều kiện làm việc

Tốc độ bánh xe ≤ 16m/s
Tốc độ trục cao ≤ 1000 vòng/phút
Nhiệt độ môi trường làm việc: -40 đến +45°C
Có thể chạy tiến và lùi
Điện áp: 3 phase,380-440V, 50/60hz
Hãng sản xuất: TAILONG – Trung Quốc

Đặt mua

Tóm tắt nội dung [Ẩn]

1. Giới thiệu sản phẩm QJR-D200
2. Thông số kỹ thuật chi tiết
3. Ưu điểm nổi bật của QJR-D200
4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt

1. Giới thiệu sản phẩm QJR-D200

1.1. Tổng quan & định vị trong dòng QJR-D

QJR-D200 là mã khung (center distance danh nghĩa 200) thuộc dòng bộ giảm tốc bánh răng bề mặt mềm QJR-D chuyên dụng cho cơ cấu cầu trục/pa lăng và các truyền động công nghiệp tải nhẹ–trung bình. Dòng QJ/QJR-D có dải tỷ số truyền rộng (10–200), hỗ trợ nhiều kiểu lắp (I đến IX) và vật liệu trục/bánh răng tiêu chuẩn 42CrMo/35CrMo, phù hợp đa số cơ cấu trong công nghiệp nâng hạ.

1.2. Các biến thể & dải cấu hình phổ biến của QJR-D200

Trên thị trường có sẵn nhiều biến thể QJR-D200 phục vụ cấu hình tỷ số truyền, hướng trục và bố trí khác nhau, ví dụ:

QJR-D200-31.5IXP (ứng dụng cho hoist),
QJR-D200-10VP (bố trí góc 90° kiểu VP),
QJR-D200-25IH (kiểu lắp IH; ghi nhận khả năng tăng khoảng cách tâm để hạ chiều cao tổng thể).
Các biến thể cho thấy khả năng chọn tỷ số 10 / 12,5 / 16 / 20 / 25 / 31,5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200, đáp ứng từ nhu cầu tốc độ trung bình đến mô-men lớn tốc độ chậm cho cơ cấu nâng.

1.3. Cấu tạo – vật liệu – bố trí lắp đặt

Kiểu truyền: bánh răng trụ (helical/ spur theo cấp), bề mặt răng soft tooth surface, nhiều cấp (3–4 cấp hoặc kết hợp theo biến thể).
Vật liệu: trục & bánh răng dùng 42CrMo/35CrMo, cho phép nhiệt luyện theo cấu hình đặt hàng; vỏ hộp gang/đúc có gân tăng cứng, bền vững cho chu kỳ làm việc cầu trục.
Lắp đặt: hỗ trợ lắp ngang, dọc, hoặc nghiêng một góc, kể cả dạng bevel 90° (VP) để thích ứng không gian trên dầm/cụm xe con.

1.4. Ghi chú về tỷ số truyền lớn & chiều cao tổng thể

Một số cấu hình QJR-D200 cho phép tỷ số truyền danh nghĩa mở rộng tới khoảng 400 (phục vụ cơ cấu chậm – mô-men cao). Biến thể IH có thể “mở rộng khoảng cách tâm” nhằm giảm chiều cao reducer, thuận tiện khi hạn chế không gian hoặc cần hạ cao độ lắp đặt cơ cấu. (Khuyến nghị đối chiếu bản vẽ/ spec của biến thể cụ thể trước khi chốt mã đặt hàng).

2. Thông số kỹ thuật chi tiết

2.1. Bản vẽ kỹ thuật

Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJR-D

2.2. Thông số kỹ thuật

Ký hiệu	Ý nghĩa (tiếng Việt / tiếng Anh)	Thông số
a	Khoảng cách trục danh nghĩa / Nominal center space	200 mm
a₂	Không rõ (có thể là khoảng cách giữa trục và chân đế)	140 mm
a₀₂	Khoảng cách giữa 2 trục (trục vào - ra)	340 mm
L	Chiều dài tổng thể / Total length	664 mm
H	Chiều cao tổng thể / Total height	425 mm
B h	Chiều rộng tổng thể / Total width Center height / Chiều cao tâm trục	270 mm 200 mm
N	Chiều cao tâm trục / Center height	180 mm
D2R6	Đường kính trục vào / Input shaft diameter	32 mm
L₂	Chiều dài trục vào / Input shaft length	80 mm
b₂	Kích thước then / Key width	10 mm
t₂	Chiều sâu rãnh then / Key depth	35 mm
S	Khoảng cách lắp đặt tổng thể (chiều dài) / Install length	230 mm
S₁	Khoảng cách lắp đặt (trục dọc) / Longitudinal install spacing	550 mm
S₂	Khoảng cách lắp đặt (trục ngang) / Lateral install spacing	0 mm
S₃	Chiều dài giá đỡ chân	275 mm
C	Khoảng cách tâm lỗ chân đế / Base hole center dist.	25 mm
P	Khoảng cách bắt vít hoặc then / Key or bolt spacing	18 mm
(hole)	Số lượng lỗ bắt / Number of fixing holes	6 cái
A	Khoảng cách từ tâm trục đến mặt bên / Lateral offset	600 mm
B₁	Chiều dài đế / Base length	250 mm
n	Đường kính lỗ bắt vít / Bolt hole diameter	25 mm
G₁	khoảng cách từ đế lên trục	222 mm
e₁	khoảng cách tâm đến tâm	165 mm
Weight	Trọng lượng / Weight	230 kg

3. Ưu điểm nổi bật của QJR-D200

3.1. Phủ dải ứng dụng rộng cho cầu trục/pa lăng

Nhờ dải tỷ số 10–200 tiêu chuẩn (và có cấu hình mở rộng), QJR-D200 đáp ứng tốt cơ cấu nâng, di chuyển xe con/cầu, trolley, băng tải, giúp tối ưu tốc độ – mô-men theo từng cơ cấu, đặc biệt trong ngành xi măng, luyện kim, mỏ, hóa chất, công nghiệp nhẹ.

3.2. Linh hoạt bố trí – đa dạng kiểu lắp

Hỗ trợ nhiều kiểu lắp I…IX và biến thể VP (góc 90°), giúp dễ chèn vào không gian hẹp trên dầm chính/xe con, thuận tiện cải tạo hoặc tiêu chuẩn hóa cụm truyền động. Biến thể IH cho phép giảm chiều cao toàn cụm bằng cách điều chỉnh khoảng cách tâm.

3.3. Hiệu suất & độ êm tốt, đáp ứng chu kỳ công nghiệp

Thiết kế bánh răng và cấp số tối ưu cho truyền động ổn định, tổn thất thấp, vận hành êm, phù hợp làm việc lặp lại – gián đoạn đặc trưng của cơ cấu cầu trục; vật liệu 42CrMo/35CrMo góp phần nâng độ bền – tuổi thọ trong điều kiện tải thay đổi.

3.4. Tối ưu chi phí & dễ tiêu chuẩn hóa bảo trì

Dòng soft tooth surface như QJR-D200 cho chi phí hợp lý so với các bộ truyền răng cứng cao cấp, trong khi vẫn đáp ứng yêu cầu tải vừa–trung bình của đa số cơ cấu cầu trục. Danh mục tỷ số chuẩn giúp doanh nghiệp dễ tiêu chuẩn hóa phụ tùng/bảo trì giữa các dây chuyền.

3.5. Sẵn có nhiều biến thể thương mại hóa

Các biến thể QJR-D200-31.5IXP / 10VP / 25IH / 20IXP… có sẵn trên thị trường, hỗ trợ chọn nhanh theo yêu cầu kỹ thuật (tỷ số, bố trí trục, chiều cao cụm, không gian lắp đặt), rút ngắn thời gian triển khai.

4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc bánh răng bề mặt mềm QJR-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
