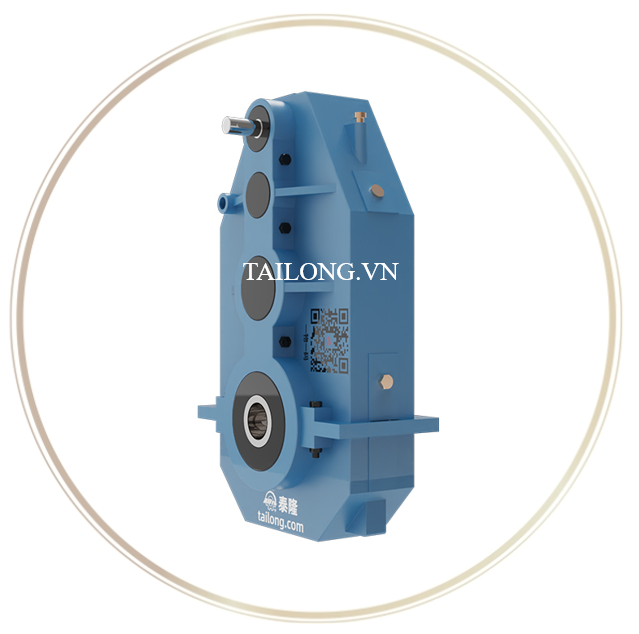

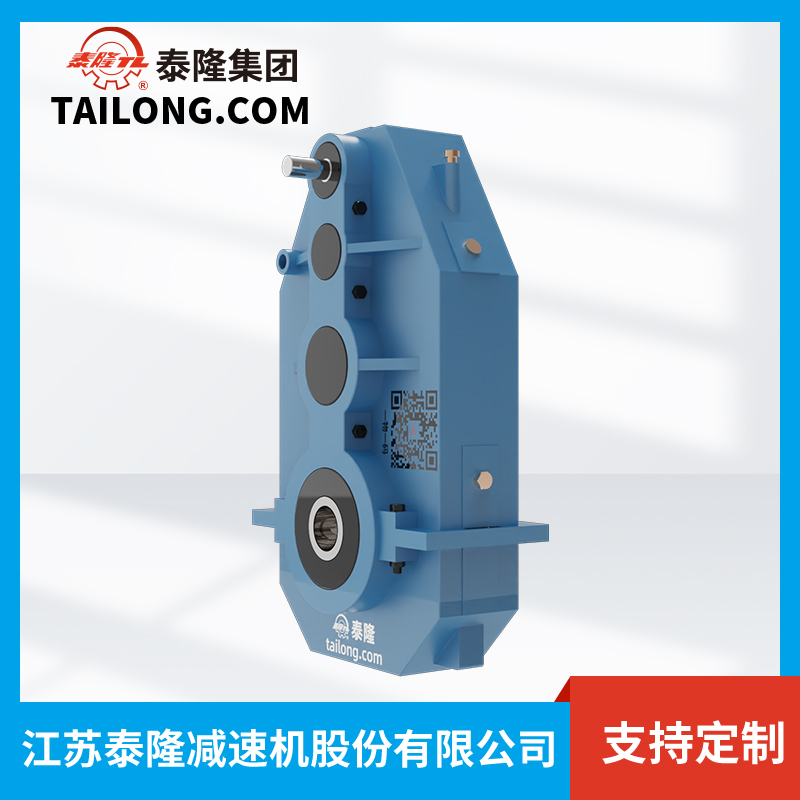

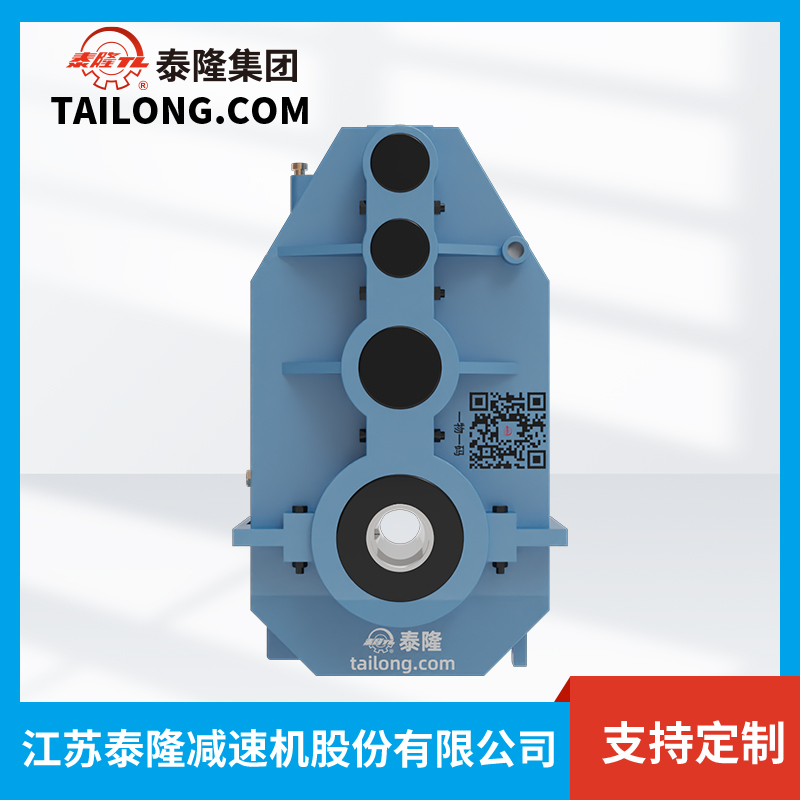

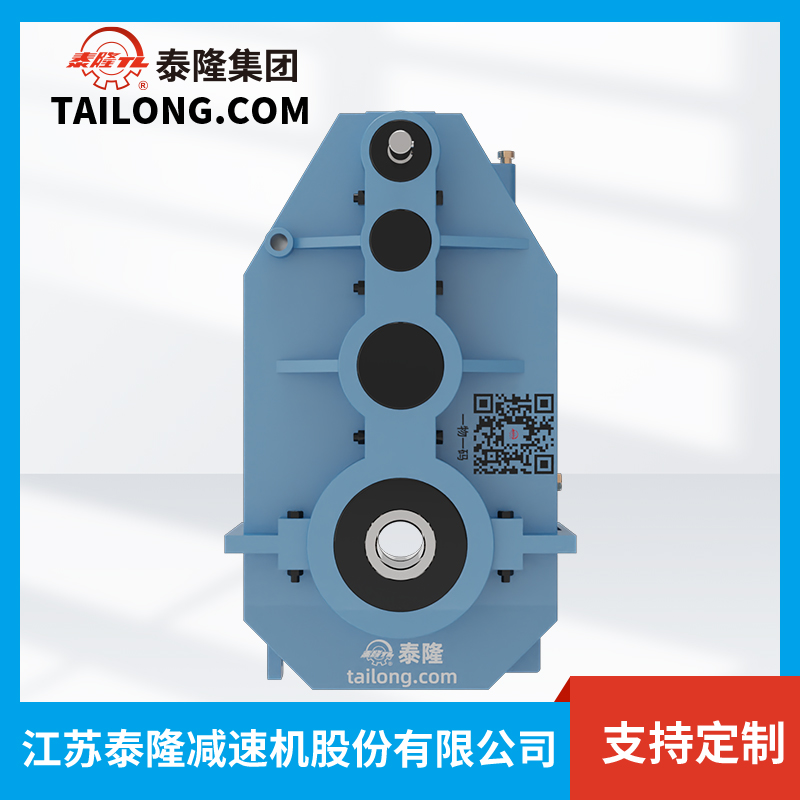

Bộ giảm tốc bánh răng bề mặt mềm QJG-T

1. Giới thiệu về Bộ giảm tốc bánh răng bề mặt mềm QJG-T

1.1 Tổng quan sản phẩm

Bộ giảm tốc bánh răng bề mặt mềm QJG-T là một trong những model nổi bật thuộc dòng hộp giảm tốc QJG-T do Tập đoàn Tailong (Trung Quốc) sản xuất. Sản phẩm được thiết kế dành riêng cho các hệ thống truyền động công nghiệp, đáp ứng yêu cầu hiệu suất cao – độ bền vượt trội – khả năng chịu tải lớn.

Với công nghệ chế tạo hiện đại, QJG-T140 mang lại sự ổn định, độ ồn thấp và tuổi thọ dài, phù hợp cho các doanh nghiệp trong lĩnh vực cơ khí, khai khoáng, xi măng, luyện kim và nhiều ngành công nghiệp nặng khác.

1.2 Đặc trưng thiết kế

• Bánh răng bề mặt mềm, được tôi luyện và xử lý nhiệt chính xác.
• Khả năng truyền động êm ái, giảm tiếng ồn tối đa.
• Vỏ hộp bằng gang đúc nguyên khối, chắc chắn, chống rung.
• Kích thước gọn gàng, dễ dàng lắp đặt và bảo trì.
• Phù hợp với nhiều cấu hình trục vào – trục ra khác nhau.

2. Thông số kỹ thuật.

2.1. Thông tin tổng quan

Bộ giảm tốc kiểu QJG-T.

QJG-T craning decelerator, được phát triển dựa trên hộp giảm tốc loại QJG-T, chủ yếu được sử dụng trong cơ cấu vận hành của máy nâng hạ và các loại máy móc khác có yêu cầu lắp đặt theo phương thẳng đứng, nhằm thay thế cho hộp giảm tốc loại ZSC(A).

Với đầu ra là trục trơn hình trụ, hộp giảm tốc QJG-T được lắp vào trục bị động của máy chủ. Trọng lượng của hộp giảm tốc sẽ được đỡ thông qua phần trục này. Phía trên của vỏ hộp có một số lỗ để cố định thiết bị lên giá đỡ bằng trục vít.

Hộp giảm tốc được cấu tạo bởi ba phần và một số dạng có hình chữ "L" được sử dụng như hộp giảm tốc đứng. Kích thước giữa tâm trục ra và vị trí đầu trục là khá nhỏ. Các đặc điểm khác tương tự như hộp giảm tốc dòng QJG-T.

2.2. Kiểu lắp đặt:

Có bốn kiểu lắp đặt đối với hộp giảm tốc dòng QJG-T, được hiển thị bên dưới.

2.3. Đầu trục:

Đầu trục tốc độ cao sử dụng dạng trục trơn hình trụ để nối trục và trục.

Ví dụ ký hiệu sản phẩm:

Giả sử hộp giảm tốc cần nâng hạ có:

• Khoảng cách tâm danh nghĩa: a₁ = 200
• Tỷ số truyền danh nghĩa: i = 40
• Hình thức lắp đặt: loại III

→ Ký hiệu sản phẩm sẽ là: QJG-T200-40-Ⅲ

• Khoảng cách tâm và tỷ số truyền của hộp giảm tốc dòng QJG-T giống với dòng QJG-L.

Dữ liệu kỹ thuật chính

2.4. Khoảng cách tâm

Bảng khoảng cách tâm của bộ giảm tốc loại QJG-T.

2.5. Tỷ số truyền

Tỷ số truyền: Tỷ số truyền của bộ giảm tốc QJG-T vui lòng tham khảo bảng dưới đây.
Sai số giữa tỷ số truyền danh nghĩa và tỷ số truyền thực tế là ± 5%.

2.6. Kích thước ngoài và kích thước lắp đặt

Kích thước ngoài và kích thước lắp đặt của bộ giảm tốc QJG-T được thể hiện trong hình vẽ và bảng dưới đây.

2.7. Khả năng chịu tải

• Mô-men xoắn đầu ra và công suất cho phép của trục tốc độ cao đối với hộp giảm tốc loại QJG-T trong điều kiện làm việc cấp M5, vui lòng xem bảng dưới đây.
• Mô-men xoắn đầu ra và công suất cho phép của trục tốc độ cao của hộp giảm tốc loại QJG-T (cấp làm việc M5).

Mô-men xoắn đầu ra và công suất cho phép của trục tốc độ cao đối với hộp giảm tốc QJG-T làm việc liên tục (xem trang dưới).

Mô-men xoắn tạm thời cho phép tại đầu trục ra bằng 2,7 lần mô-men xoắn định mức.

2.8.Momen xoắn đầu ra và công suất cho phép của trục vào tốc độ cao

3. Ứng dụng và ưu điểm nổi bật

3.1 Ứng dụng công nghiệp

Bộ giảm tốc bánh răng bề mặt mềm QJG-T được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Cầu trục và cần trục công nghiệp: đảm bảo truyền động ổn định, chịu tải lớn.
• Băng tải khai thác mỏ & xi măng: vận hành liên tục trong môi trường khắc nghiệt.
• Máy sản xuất vật liệu xây dựng, gạch, thép, gỗ.
• Ngành năng lượng, luyện kim, hóa chất.
• Các hệ thống cơ khí chế tạo và sản xuất tự động hóa.

3.2 Ưu điểm khi sử dụng QJG-T

• Hiệu suất cao: tối ưu truyền động, tiết kiệm năng lượng.
• Vận hành êm ái: độ ồn thấp, phù hợp môi trường công nghiệp.
• Độ bền vượt trội: công nghệ xử lý bề mặt bánh răng tiên tiến.
• Khả năng chịu tải lớn: đáp ứng tốt cho ngành công nghiệp nặng.
• Dễ bảo dưỡng – chi phí vận hành thấp: cấu tạo hợp lý, hệ thống bôi trơn hiệu quả.

4. Lý do chọn Bộ giảm tốc QJG-T tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc bánh răng bề mặt mềm QJG-T do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
