1. Giới thiệu chung về Bộ giảm tốc TPB2NA Size 22
1.1. Tổng quan về dòng TPB2NA Size 22

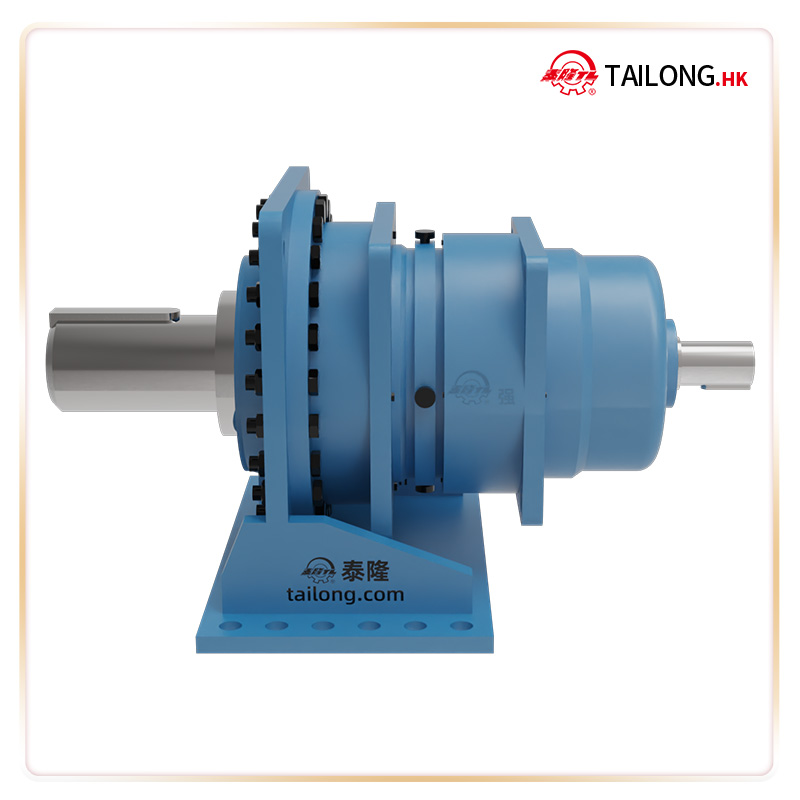

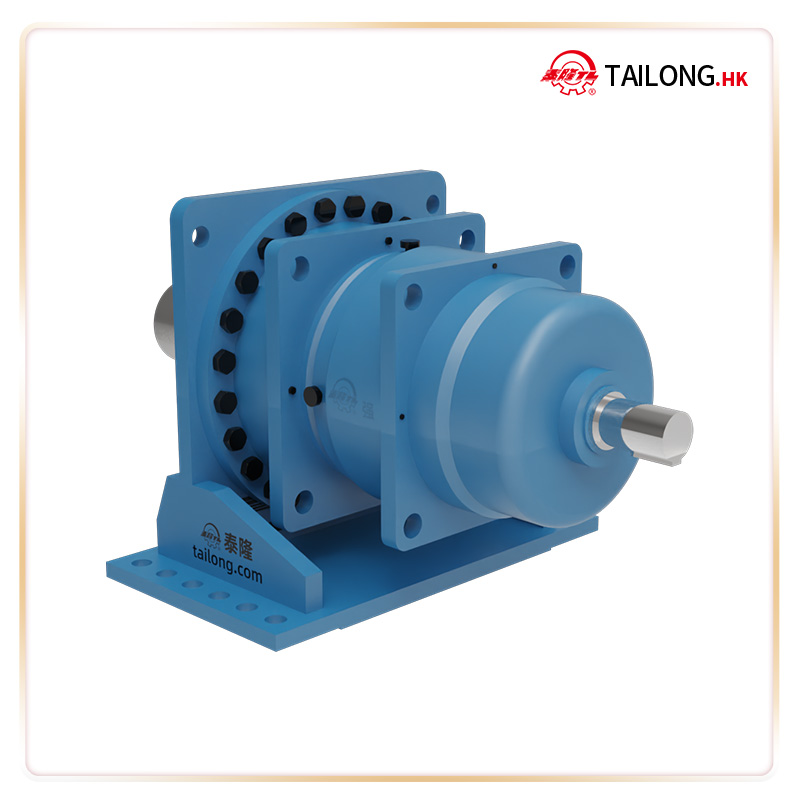

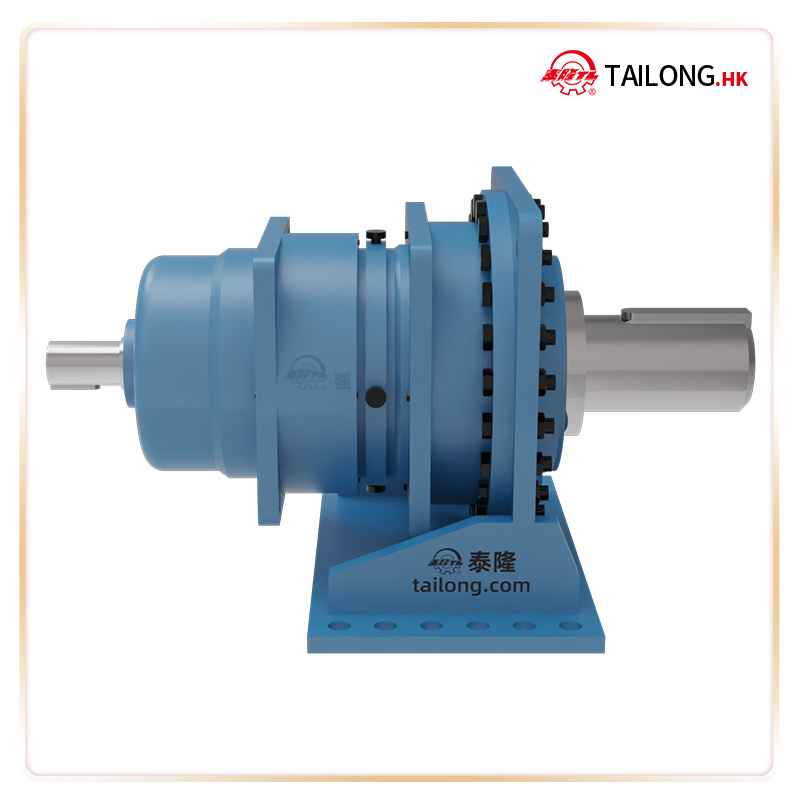

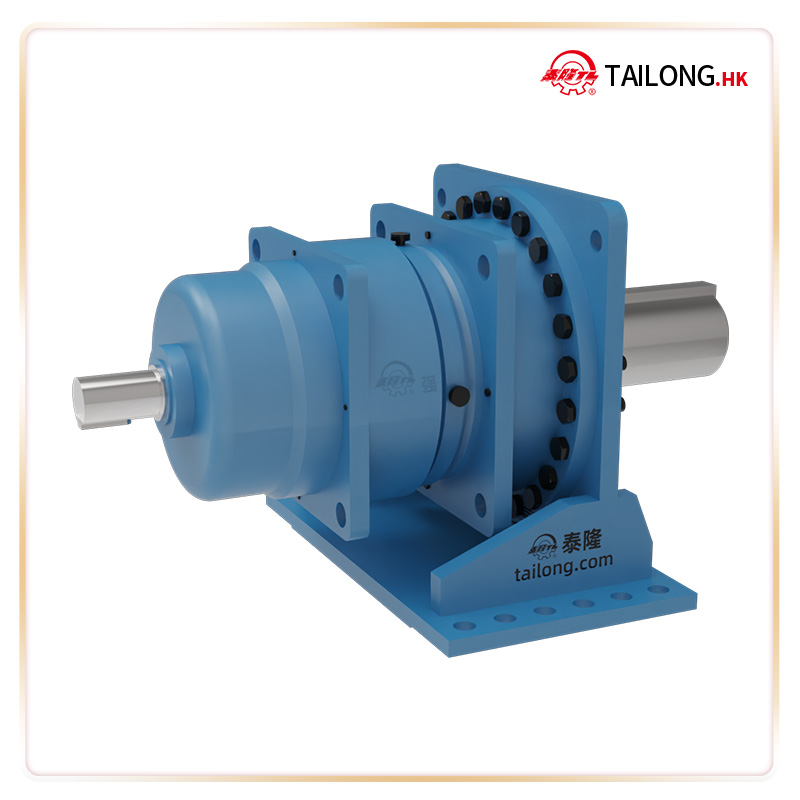

Bộ giảm tốc hành tinh TPB2NA size 22 là dòng hộp số chuyên dụng của Tailong – Trung Quốc, được nhập khẩu và phân phối bởi Công ty Cầu trục Đại Việt. Với cấu trúc bánh răng hành tinh tiên tiến, TPB2NA size 22 mang lại khả năng truyền động ổn định, moment xoắn cao cùng độ bền vượt trội, thích hợp cho nhiều ứng dụng trong công nghiệp nặng và tự động hóa.
1.2. Ứng dụng phổ biến
Sản phẩm được sử dụng trong nhiều lĩnh vực như:
- Truyền động cho các hệ thống băng tải, máy nghiền, máy trộn công suất lớn.
- Cơ cấu nâng hạ trong cầu trục, thiết bị vận chuyển.
- Máy móc khai khoáng, luyện kim, xi măng.
- Dây chuyền chế biến thực phẩm, nhựa, dệt và đóng gói.
1.3. Điểm mạnh nổi bật
- Thiết kế nhỏ gọn nhưng công suất truyền động lớn.
- Tỉ số truyền đa dạng, đáp ứng nhiều điều kiện vận hành.
- Độ ồn thấp, khả năng vận hành bền bỉ và liên tục.
- Dễ dàng tích hợp với nhiều loại động cơ khác nhau.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2N
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|
|---|---|---|
|
Size (Kích thước máy) |
22 |
|
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
450000 |
|
|
d₁ – Đường kính trục vào, mm |
120 |
|
|
l₁ – Chiều dài trục vào, mm |
210 |
|
|
d₂ – Đường kính trục nối máy công tác, mm |
330 |
|
|
d₃ – Đường kính trục nối máy công tác, mm |
325 |
|
|
L2 – Chiều dài trục nối máy công tác, mm |
152 |
|
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
|
L4 – Tổng chiều dài đầu trục, mm |
154.5 |
|
|
c – Khoảng cách lắp đặt, mm |
62 |
|
|
D3 – Đường kính gối đỡ, mm |
1115 |
|
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
935 |
|
|
D6 –Đường kính bậc trục, mm |
960 |
|
|
G₁ – Kích thước lắp G₁, mm |
1046 |
|
|
G₂ – Kích thước lắp G₂, mm |
354 |
|
|
k – Kích thước k, mm |
1025 |
|
|
z – Bu lông mặt bích, số lượng & ren |
24 |
|
|
S – Đường kính lỗ bu lông mặt bích, mm |
39 |
|
|
n – Số lượng bu lông |
32 |
|
|
Khối lượng, kg |
2800 |
|
|
Dung tích dầu bôi trơn, lít |
95 |
|
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Lý do nên chọn Bộ giảm tốc TPB2NA size 22 tại Cầu trục Đại Việt
3.1. Sản phẩm chính hãng Tailong – nhập khẩu trực tiếp
Cầu trục Đại Việt là đại lý ủy quyền chính thức của Tailong tại Việt Nam, cung cấp hộp số hành tinh TPB2NA size 22 chính hãng, đảm bảo nguồn gốc xuất xứ rõ ràng với chứng từ CO, CQ đầy đủ.
3.2. Đa dạng sản phẩm, đáp ứng mọi nhu cầu
Ngoài model TPB2NA size 22, chúng tôi còn phân phối nhiều size và dòng hộp số hành tinh khác, đáp ứng yêu cầu từ hệ thống nhỏ gọn đến dây chuyền công nghiệp quy mô lớn.
3.3. Dịch vụ tư vấn kỹ thuật chuyên nghiệp
Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu thực tế, đảm bảo tối ưu chi phí và hiệu quả sử dụng.
3.4. Chính sách bảo hành & hậu mãi uy tín
- Bảo hành chính hãng từ nhà sản xuất.
- Hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
- Giá thành cạnh tranh, ưu đãi cho khách hàng lâu dài.
4. Lý do chọn Bộ giảm tốc TB2N tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2N do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
