1. Giới thiệu chung về Bộ giảm tốc TPB2NA Size 16

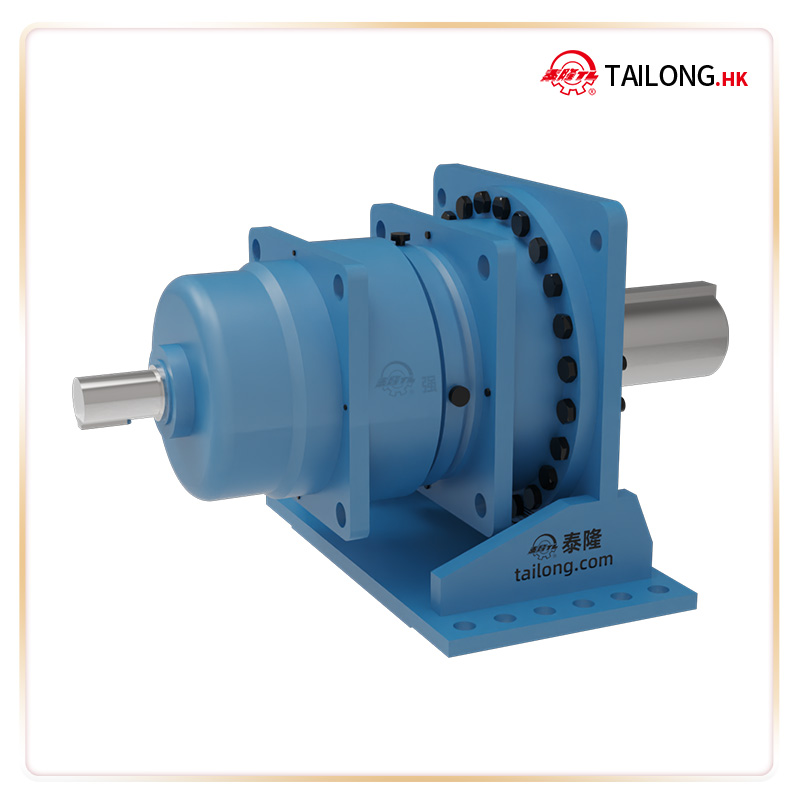

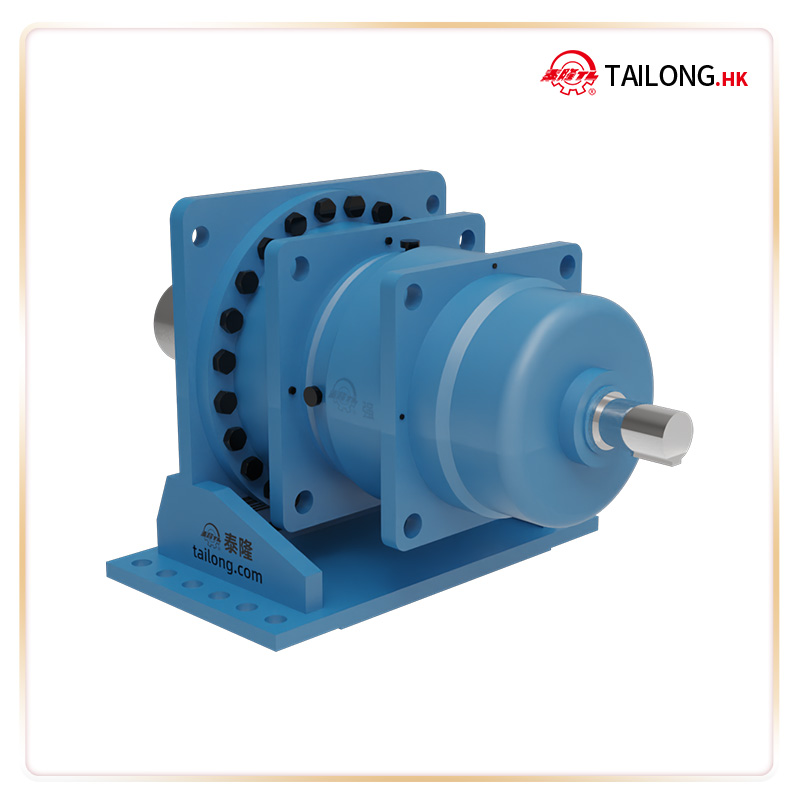

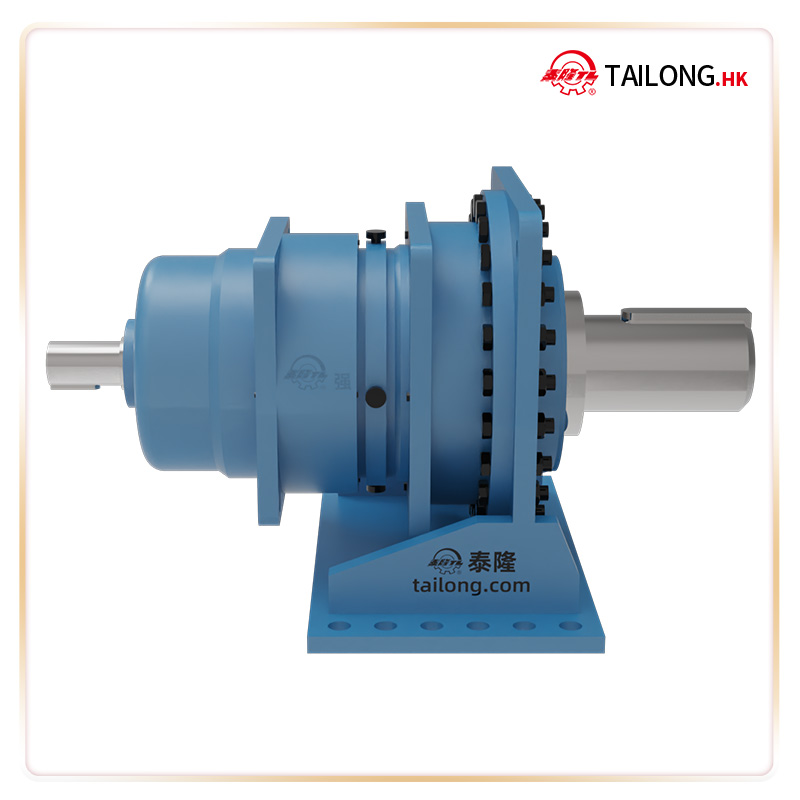

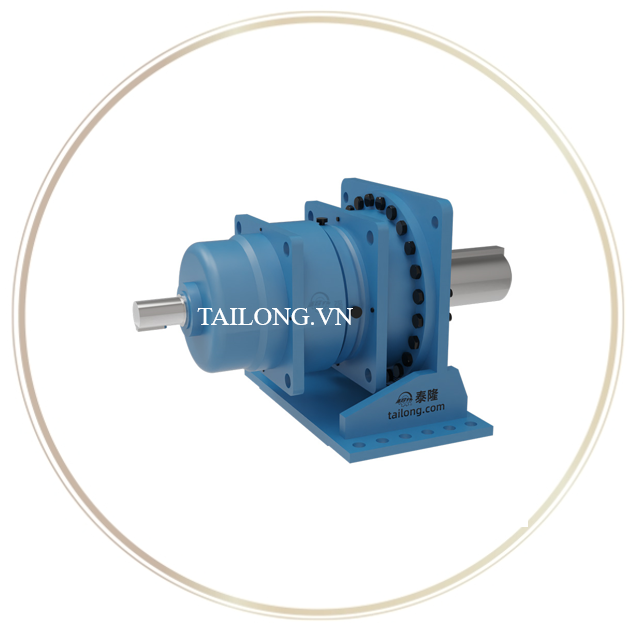

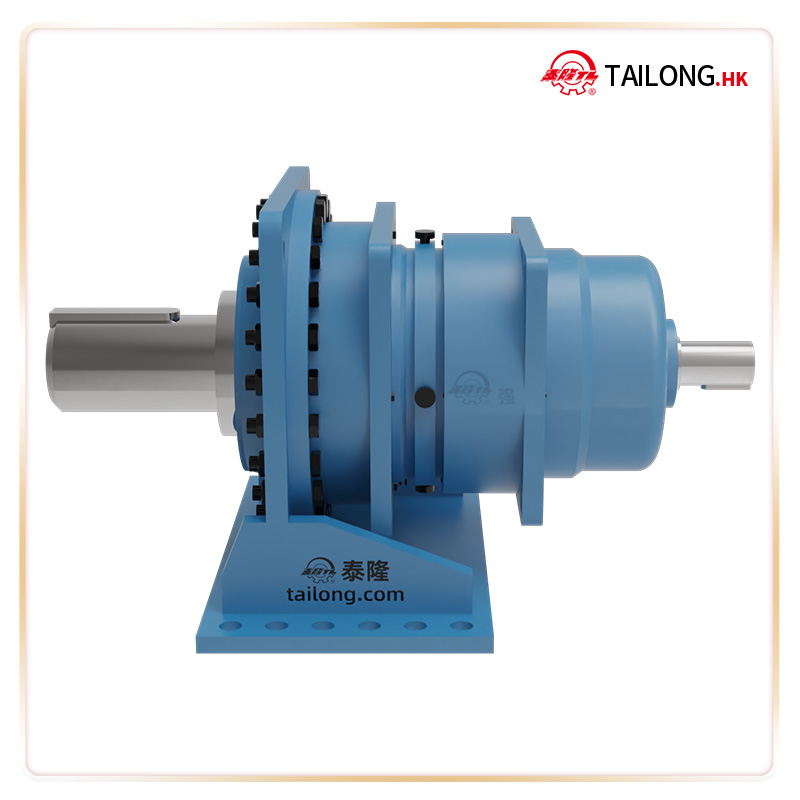

1.1. Tổng quan về dòng TPB2NA Size 16
Bộ giảm tốc hành tinh TPB2NA size 16 là một trong những dòng hộp số hành tinh cao cấp của Tailong, được thiết kế với độ chính xác cao, khả năng chịu tải lớn và hiệu suất vượt trội. Sản phẩm được phân phối chính hãng tại Việt Nam bởi Công ty Cầu trục Đại Việt, đáp ứng nhu cầu truyền động trong các hệ thống máy móc công nghiệp hiện đại.
1.2. Ứng dụng thực tế trong công nghiệp
Với cấu tạo bánh răng hành tinh (planetary gear reducer) tiên tiến, TPB2NA size 16 được ứng dụng trong nhiều lĩnh vực như:
- Máy CNC, máy công cụ chính xác.
- Thiết bị tự động hóa, robot công nghiệp.
- Hệ thống vận chuyển, băng tải tốc độ cao.
- Máy móc trong ngành nhựa, bao bì, in ấn.
1.3. Ưu điểm nổi bật
- Độ chính xác cao: Tỉ số truyền ổn định, độ sai số thấp.
- Hiệu suất vượt trội: Hiệu suất cơ học đạt trên 95%, tiết kiệm năng lượng.
- Kích thước nhỏ gọn: Dễ dàng lắp đặt trong nhiều loại máy móc có không gian hạn chế.
- Độ bền cao: Vật liệu hợp kim thép chất lượng cao, xử lý nhiệt và mài răng chính xác.
- Vận hành êm ái: Giảm rung, giảm tiếng ồn, tuổi thọ dài hạn.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2N
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|
|---|---|---|
|
Size (Kích thước máy) |
16 |
|
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
117000 |
|
|
d₁ – Đường kính trục vào, mm |
95 |
|
|
l₁ – Chiều dài trục vào, mm |
160 |
|
|
d₂ – Đường kính trục nối máy công tác, mm |
230 |
|
|
d₃ – Đường kính trục nối máy công tác, mm |
225 |
|
|
L2 – Chiều dài trục nối máy công tác, mm |
110 |
|
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
|
L4 – Tổng chiều dài đầu trục, mm |
112.5 |
|
|
c – Khoảng cách lắp đặt, mm |
44 |
|
|
D3 – Đường kính gối đỡ, mm |
770 |
|
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
660 |
|
|
D6 –Đường kính bậc trục, mm |
680 |
|
|
G₁ – Kích thước lắp G₁, mm |
851 |
|
|
G₂ – Kích thước lắp G₂, mm |
285 |
|
|
k – Kích thước k, mm |
715 |
|
|
z – Bu lông mặt bích, số lượng & ren |
10 |
|
|
S – Đường kính lỗ bu lông mặt bích, mm |
26 |
|
|
n – Số lượng bu lông |
36 |
|
|
Khối lượng, kg |
1030 |
|
|
Dung tích dầu bôi trơn, lít |
40 |
|
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Lý do nên chọn Bộ giảm tốc TPB2NA size 16 tại Cầu trục Đại Việt
3.1. Sản phẩm chính hãng Tailong – nhập khẩu trực tiếp
Cầu trục Đại Việt là đại lý ủy quyền chính thức của Tailong tại Việt Nam, cung cấp hộp số hành tinh TPB2NA size 16 chính hãng, đảm bảo nguồn gốc xuất xứ rõ ràng với chứng từ CO, CQ đầy đủ.
3.2. Đa dạng sản phẩm, đáp ứng mọi nhu cầu
Ngoài model TPB2NA size 16, chúng tôi còn phân phối nhiều size và dòng hộp số hành tinh khác, đáp ứng yêu cầu từ hệ thống nhỏ gọn đến dây chuyền công nghiệp quy mô lớn.
3.3. Dịch vụ tư vấn kỹ thuật chuyên nghiệp
Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu thực tế, đảm bảo tối ưu chi phí và hiệu quả sử dụng.
3.4. Chính sách bảo hành & hậu mãi uy tín
- Bảo hành chính hãng từ nhà sản xuất.
- Hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
- Giá thành cạnh tranh, ưu đãi cho khách hàng lâu dài.
4. Lý do chọn Bộ giảm tốc TB2N tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2N do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
