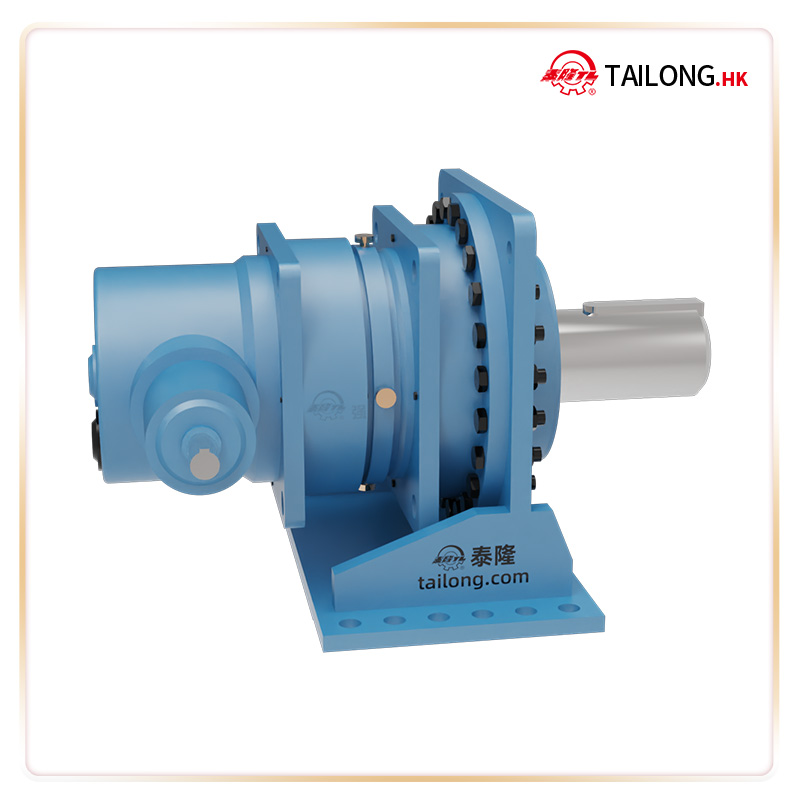

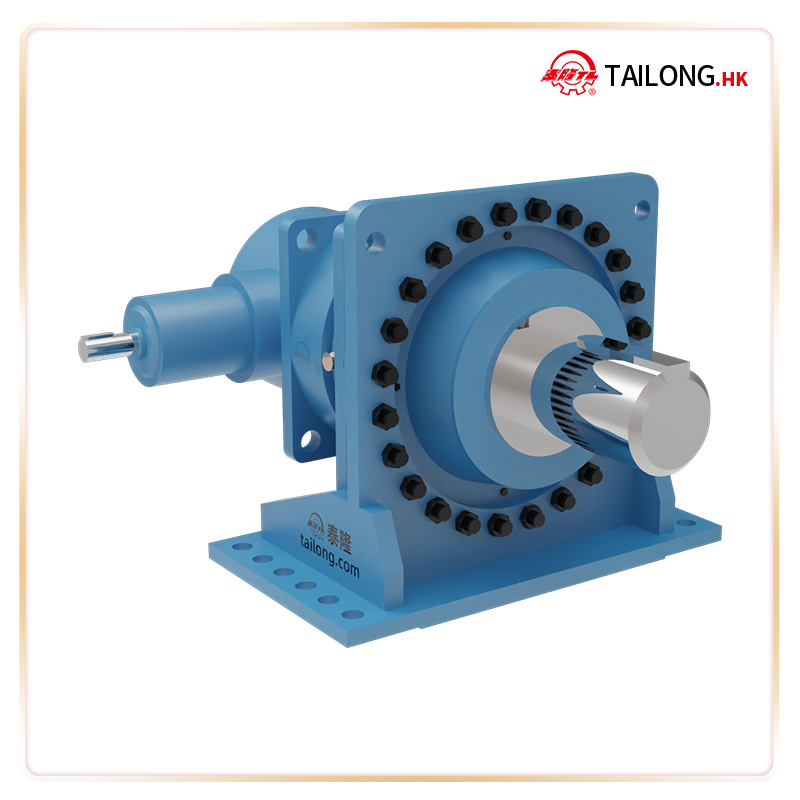

1. Giới thiệu sản phẩm Hộp số hành tinh mô-đun TPB2KA size 9
1.1. Tổng quan về sản phẩm
Hộp số hành tinh mô-đun TPB2KA size 9 là một trong những sản phẩm nổi bật thuộc dòng bộ giảm tốc hành tinh TPB2KA series. Sản phẩm được thiết kế với kết cấu mô-đun tiên tiến, cho phép dễ dàng tích hợp với nhiều loại động cơ khác nhau, từ động cơ điện xoay chiều, servo motor, đến động cơ thủy lực.
Với khả năng truyền mô-men xoắn lớn, độ chính xác cao và hiệu suất vượt trội, TPB2KA size 9 được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ tin cậy và tính ổn định.
1.2. Ứng dụng trong công nghiệp
Hộp số hành tinh TPB2KA size 9 phù hợp cho nhiều hệ thống truyền động:
- Công nghiệp chế tạo máy: máy CNC, robot công nghiệp, dây chuyền sản xuất tự động.
- Ngành nhựa & cao su: máy ép phun, máy đùn.
- Ngành năng lượng: tua-bin gió, trạm phát điện, hệ thống thủy lực.
- Ngành xây dựng & nâng hạ: cần trục, cầu trục, thiết bị nâng tải.
1.3. Cấu tạo và đặc điểm kỹ thuật
- Thiết kế mô-đun: dễ dàng thay thế, nâng cấp, tùy chỉnh theo yêu cầu.
- Hệ bánh răng hành tinh: truyền động đều, chịu tải tốt, giảm chấn hiệu quả.
- Kích thước size 9: phù hợp cho các ứng dụng trung – cao tải.
- Vỏ hộp số: chế tạo từ hợp kim chất lượng cao, xử lý nhiệt chống biến dạng, đảm bảo tuổi thọ lâu dài.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2K
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|---|---|
|
Size (Kích thước máy) |
9 |
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
22000 |
|
d₁ – Đường kính trục vào, mm |
30 |
|
l₁ – Chiều dài trục vào, mm |
70 |
|
d₁’ – Đường kính trục vào dạng 2, mm |
25 |
|
l₁’ – Chiều dài trục vào dạng 2, mm |
60 |
|
d₂ – Đường kính trục nối máy công tác, mm |
120 |
|
d₃ – Đường kính trục nối máy công tác, mm |
115 |
|
L2 – Chiều dài trục nối máy công tác, mm |
65 |
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
L4 – Tổng chiều dài đầu trục, mm |
67.5 |
|
c – Khoảng cách lắp đặt, mm |
24 |
|
D3 – Đường kính gối đỡ, mm |
428 |
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
350 |
|
D6 –Đường kính bậc trục, mm |
356 |
|
e –Khoảng cách e, mm |
122 |
|
G₁ – Kích thước lắp G₁, mm |
420 |
|
G₂ – Kích thước lắp G₂, mm |
165 |
|
G₃ – Kích thước lắp G₃, mm |
320 |
|
k – Kích thước k, mm |
388 |
|
z – Bu lông mặt bích, số lượng & ren |
6 ± 1.5 |
|
S – Đường kính lỗ bu lông mặt bích, mm |
18 |
|
n – Số lượng bu lông |
24 |
|
Khối lượng, kg |
270 |
|
Dung tích dầu bôi trơn, lít |
6 |
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Ưu điểm nổi bật của Hộp số hành tinh mô-đun TPB2KA size 9
3.1. Hiệu suất truyền động cao
- Hiệu suất đạt 95 – 98%, tiết kiệm năng lượng.
- Truyền động ổn định, giảm rung lắc, độ ồn thấp.
3.2. Tích hợp linh hoạt
- Có thể kết hợp với nhiều loại động cơ servo, stepper, thủy lực.
- Hỗ trợ nhiều kiểu lắp đặt (trục ngang, trục đứng, mặt bích), tăng tính linh hoạt cho dây chuyền sản xuất.
3.3. Kích thước nhỏ gọn – tải trọng lớn
- Thiết kế size 9 nhỏ gọn, tiết kiệm diện tích lắp đặt.
- Mô-men xoắn cao, đáp ứng yêu cầu truyền động cho hệ thống tải nặng.
3.4. Tuổi thọ và độ bền vượt trội
- Bánh răng hành tinh được mài chính xác CNC, giảm ma sát, tăng độ bền.
- Hệ thống bôi trơn tối ưu giúp hoạt động bền bỉ trong điều kiện liên tục.
3.5. Ứng dụng thực tiễn đa dạng
- Từ robot công nghiệp, máy ép nhựa, băng tải, đến hệ thống nâng hạ và năng lượng tái tạo.
- Đặc biệt phù hợp cho các dây chuyền yêu cầu độ chính xác cao và hoạt động liên tục.
4. Lý do chọn Bộ giảm tốc TB2K tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2K do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
