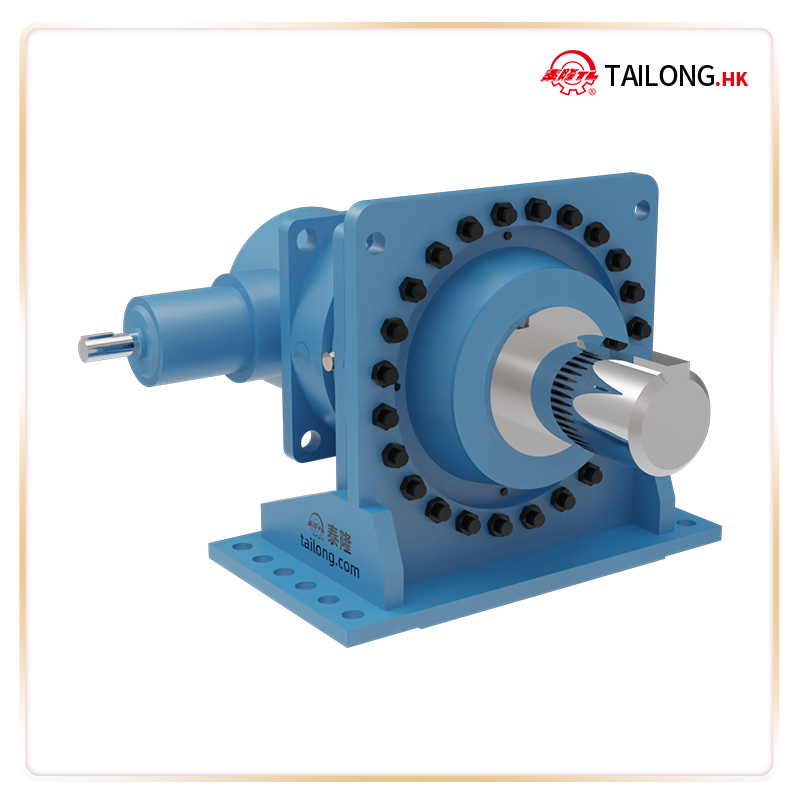

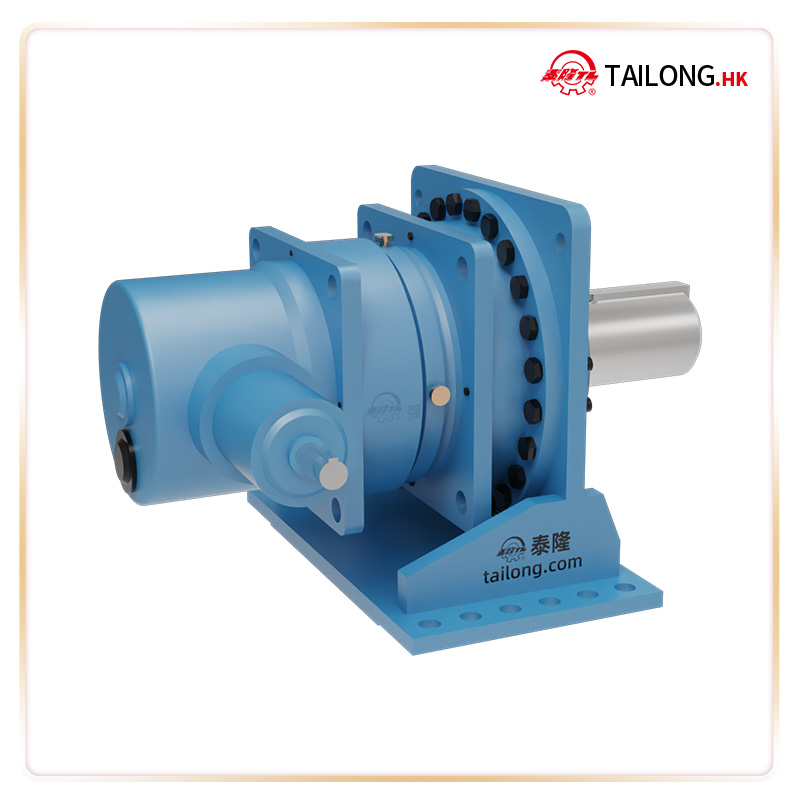

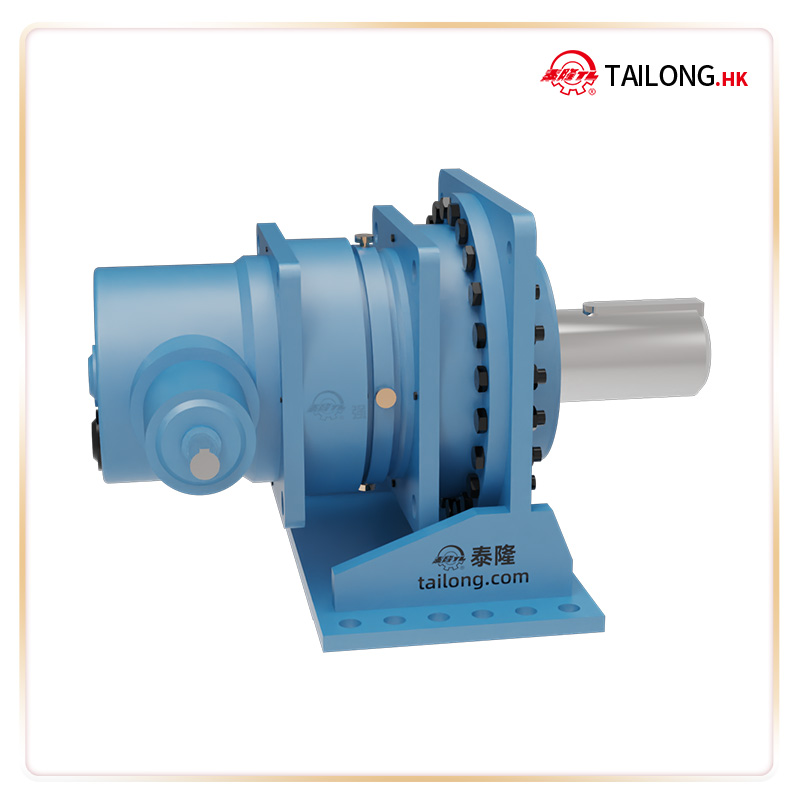

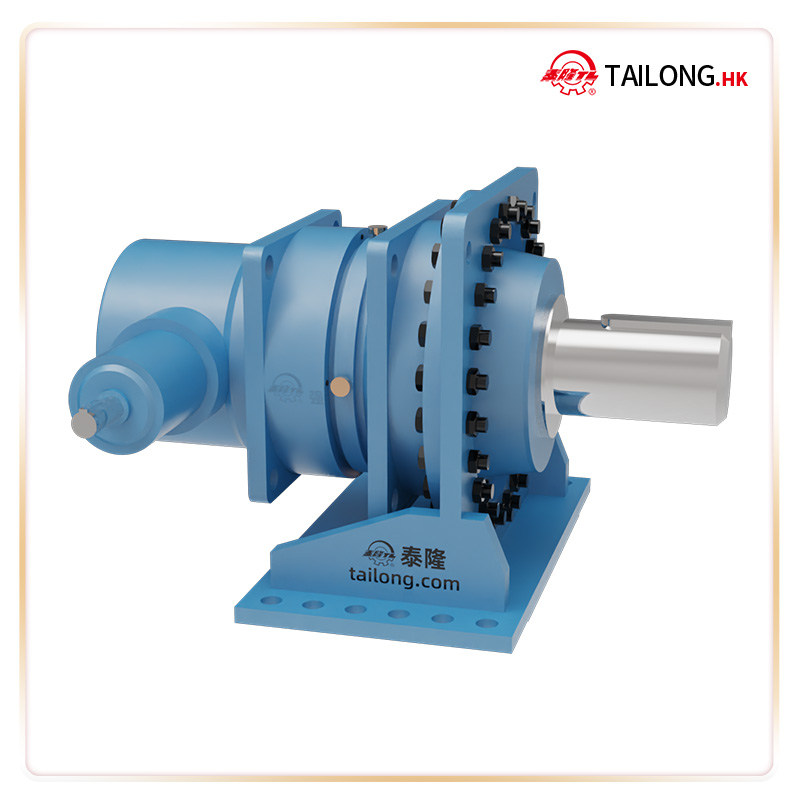

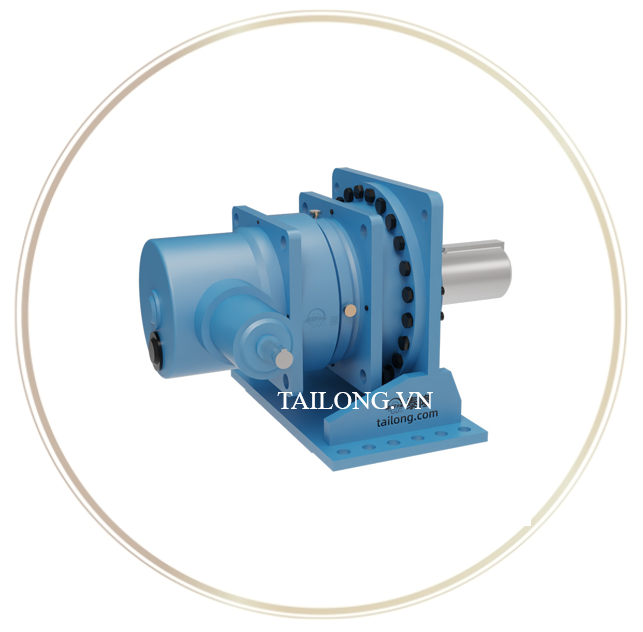

1. Giới thiệu sản phẩm Hộp số hành tinh mô-đun TPB2KA size 20
1.1. Tổng quan về sản phẩm
Hộp số hành tinh mô-đun TPB2KA size 20 thuộc dòng TPB Planetary Gearbox, được thiết kế với cấu trúc mô-đun hiện đại giúp tăng tính linh hoạt trong lắp đặt và dễ dàng mở rộng theo nhu cầu công suất. Sản phẩm được ứng dụng công nghệ chế tạo tiên tiến, đáp ứng tiêu chuẩn quốc tế trong ngành truyền động công nghiệp nặng.
Với thiết kế bánh răng hành tinh phân bổ tải trọng đều, hộp số TPB2KA size 20 có khả năng truyền mô-men xoắn lớn, hiệu suất cao, hoạt động bền bỉ và ổn định trong nhiều điều kiện khắc nghiệt.
1.2. Ứng dụng trong công nghiệp
Hộp số hành tinh mô-đun TPB2KA size 20 được ứng dụng rộng rãi trong:
- Công nghiệp khai thác mỏ & luyện kim: truyền động cho băng tải, máy nghiền, máy cán.
- Máy móc nâng hạ & xây dựng: cầu trục, cần trục, hệ thống tời kéo.
- Ngành xi măng, hóa chất, chế biến: máy trộn, máy khuấy, hệ thống quay chậm.
- Ngành năng lượng: tua-bin gió, thủy điện, hệ thống phát điện.
1.3. Cấu tạo cơ bản
Cấu trúc mô-đun TPB2KA giúp sản phẩm dễ dàng tích hợp nhiều cấp truyền động:
- Bánh răng mặt trời (Sun Gear) – kết nối trực tiếp với trục động cơ.
- Các bánh răng hành tinh (Planet Gears) – phân bổ đều tải, tăng tuổi thọ và hiệu suất.
- Vòng răng (Ring Gear) – thiết kế chính xác, tăng độ ổn định cho hệ thống.
- Khung mô-đun – cho phép mở rộng linh hoạt, đáp ứng đa dạng nhu cầu công suất.
- Vỏ hộp số – chế tạo từ thép hợp kim chịu lực, xử lý nhiệt, chống rung và mài mòn.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2K
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|---|---|
|
Size (Kích thước máy) |
20 |
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
354000 |
|
d₁ – Đường kính trục vào, mm |
70 |
|
l₁ – Chiều dài trục vào, mm |
135 |
|
d₁’ – Đường kính trục vào dạng 2, mm |
50 |
|
l₁’ – Chiều dài trục vào dạng 2, mm |
110 |
|
d₂ – Đường kính trục nối máy công tác, mm |
300 |
|
d₃ – Đường kính trục nối máy công tác, mm |
295 |
|
L2 – Chiều dài trục nối máy công tác, mm |
135 |
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
L4 – Tổng chiều dài đầu trục, mm |
137.5 |
|
c – Khoảng cách lắp đặt, mm |
56 |
|
D3 – Đường kính gối đỡ, mm |
980 |
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
840 |
|
D6 –Đường kính bậc trục, mm |
870 |
|
e –Khoảng cách e, mm |
240 |
|
G₁ – Kích thước lắp G₁, mm |
764.5 |
|
G₂ – Kích thước lắp G₂, mm |
327.5 |
|
G₃ – Kích thước lắp G₃, mm |
615 |
|
k – Kích thước k, mm |
915 |
|
z – Bu lông mặt bích, số lượng & ren |
12 |
|
S – Đường kính lỗ bu lông mặt bích, mm |
33 |
|
n – Số lượng bu lông |
36 |
|
Khối lượng, kg |
2550 |
|
Dung tích dầu bôi trơn, lít |
75 |
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Ưu điểm nổi bật của Hộp số hành tinh TPB2KA Size 20
3.1. Hiệu suất cao – tiết kiệm năng lượng
- Hiệu suất truyền động đạt 94 – 98%, giảm thất thoát năng lượng.
- Khả năng hoạt động ổn định trong thời gian dài, phù hợp cho hệ thống tải nặng.
3.2. Thiết kế mô-đun linh hoạt
- Cho phép ghép nhiều cấp truyền động theo nhu cầu.
- Dễ dàng tùy chỉnh tỷ số truyền, công suất và kiểu lắp đặt.
3.3. Kích thước nhỏ gọn – mô-men xoắn lớn
- Kích thước nhỏ hơn 40% so với các loại hộp số truyền thống cùng công suất.
- Đáp ứng yêu cầu mô-men xoắn lớn, chịu tải nặng, vận hành trơn tru.
3.4. Độ bền và tuổi thọ cao
- Bánh răng làm từ thép hợp kim chất lượng cao, tôi luyện và mài CNC chính xác.
- Độ ồn thấp, khả năng chống mài mòn vượt trội.
3.5. Ứng dụng đa ngành
- Phù hợp cho công nghiệp nặng, năng lượng tái tạo, luyện kim, xi măng, hóa chất.
- Đặc biệt thích hợp với các hệ thống yêu cầu tốc độ ổn định và bền bỉ.
4. Lý do chọn Bộ giảm tốc TB2K tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2K do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
