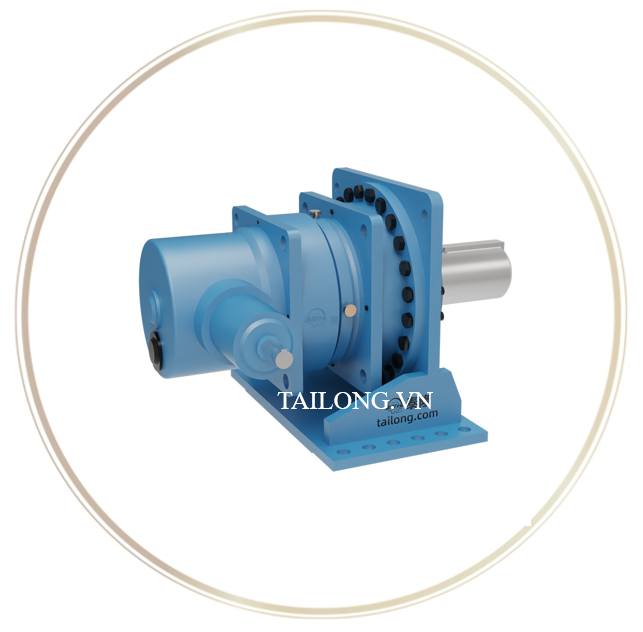

1. Giới thiệu sản phẩm Hộp số hành tinh mô-đun TPB2KA size 16
1.1. Tổng quan về sản phẩm
Hộp số hành tinh mô-đun TPB2KA size 16 thuộc dòng Planetary Gearbox Modular TPB2KA Series do Tập đoàn Tailong sản xuất, ứng dụng công nghệ truyền động tiên tiến với thiết kế mô-đun hóa (Modular Design).
Sản phẩm được chế tạo với độ chính xác cao, kích thước nhỏ gọn nhưng công suất truyền tải lớn, giúp tối ưu hiệu suất vận hành trong nhiều ngành công nghiệp hiện đại.
1.2. Ứng dụng trong công nghiệp
TPB2KA size 16 được ứng dụng rộng rãi trong:
- Công nghiệp robot & tự động hóa: điều khiển chính xác, hoạt động ổn định.
- Máy công cụ CNC, máy cắt, máy khắc: cần tốc độ ổn định và độ chính xác cao.
- Máy đóng gói, máy in, máy dệt: hoạt động liên tục, giảm rung động.
- Công nghiệp năng lượng & hàng không vũ trụ: truyền động tải trọng cao với độ tin cậy lớn.
1.3. Cấu tạo cơ bản
Hộp số hành tinh TPB2KA size 16 có thiết kế mô-đun bao gồm:
- Bánh răng hành tinh (Planet Gears): phân bố lực đều, nâng cao khả năng chịu tải.
- Bánh răng mặt trời (Sun Gear): nhận công suất đầu vào, truyền tải trực tiếp.
- Vòng răng (Ring Gear): cố định, duy trì tỷ số truyền chính xác.
- Cụm mô-đun lắp ghép: dễ dàng thay thế, nâng cấp, bảo trì.
- Vỏ hộp số hợp kim cao cấp: chống rung, giảm tiếng ồn, bền bỉ trong môi trường công nghiệp.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2K
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|---|---|
|
Size (Kích thước máy) |
16 |
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
160000 |
|
d₁ – Đường kính trục vào, mm |
55 |
|
l₁ – Chiều dài trục vào, mm |
110 |
|
d₁’ – Đường kính trục vào dạng 2, mm |
40 |
|
l₁’ – Chiều dài trục vào dạng 2, mm |
100 |
|
d₂ – Đường kính trục nối máy công tác, mm |
230 |
|
d₃ – Đường kính trục nối máy công tác, mm |
225 |
|
L2 – Chiều dài trục nối máy công tác, mm |
110 |
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
L4 – Tổng chiều dài đầu trục, mm |
112.5 |
|
c – Khoảng cách lắp đặt, mm |
44 |
|
D3 – Đường kính gối đỡ, mm |
770 |
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
660 |
|
D6 –Đường kính bậc trục, mm |
680 |
|
e –Khoảng cách e, mm |
194 |
|
G₁ – Kích thước lắp G₁, mm |
698 |
|
G₂ – Kích thước lắp G₂, mm |
285 |
|
G₃ – Kích thước lắp G₃, mm |
520 |
|
k – Kích thước k, mm |
715 |
|
z – Bu lông mặt bích, số lượng & ren |
10 |
|
S – Đường kính lỗ bu lông mặt bích, mm |
26 |
|
n – Số lượng bu lông |
36 |
|
Khối lượng, kg |
1200 |
|
Dung tích dầu bôi trơn, lít |
40 |
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Ưu điểm nổi bật của Hộp số hành tinh mô-đun TPB2KA size 16
3.1. Hiệu suất truyền động cao
- Hiệu suất đạt 95 – 97%, giảm hao phí năng lượng.
- Hoạt động ổn định ngay cả trong môi trường tải trọng lớn và tốc độ cao.
3.2. Thiết kế mô-đun hóa thông minh
- Cho phép tùy chỉnh linh hoạt theo yêu cầu từng ngành.
- Dễ dàng bảo dưỡng, thay thế các bộ phận khi cần thiết.
3.3. Kích thước nhỏ – công suất lớn
- Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt.
- Khả năng truyền tải mô-men xoắn cao so với các hộp số thông thường cùng kích thước.
3.4. Độ bền cao – tuổi thọ lâu dài
- Bánh răng được mài chính xác CNC, xử lý nhiệt tiên tiến, chống mài mòn.
- Độ ồn thấp, hoạt động êm ái, tuổi thọ vận hành dài.
3.5. Ứng dụng đa dạng
- Sử dụng cho cả hệ thống tải nhẹ và tải nặng.
- Đặc biệt thích hợp với robot công nghiệp, máy CNC, hệ thống tự động hóa thông minh.
4. Lý do chọn Bộ giảm tốc TB2K tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2K do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
