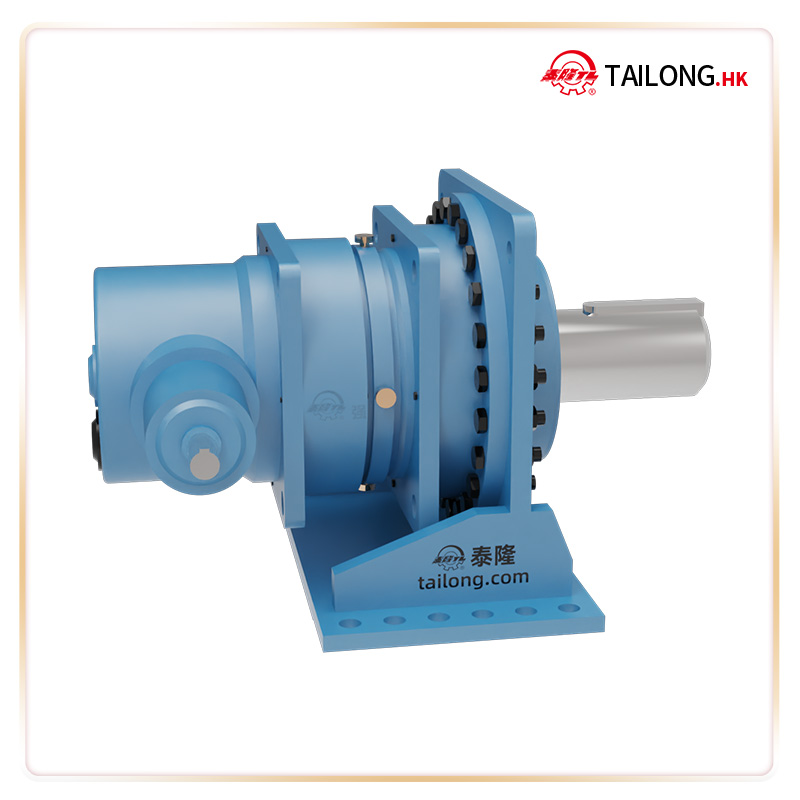

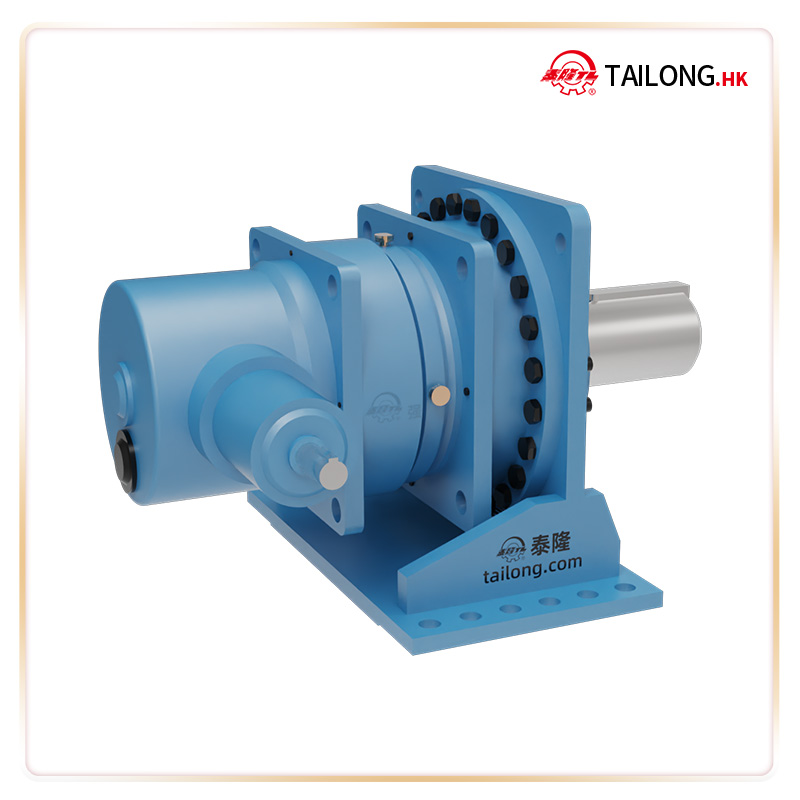

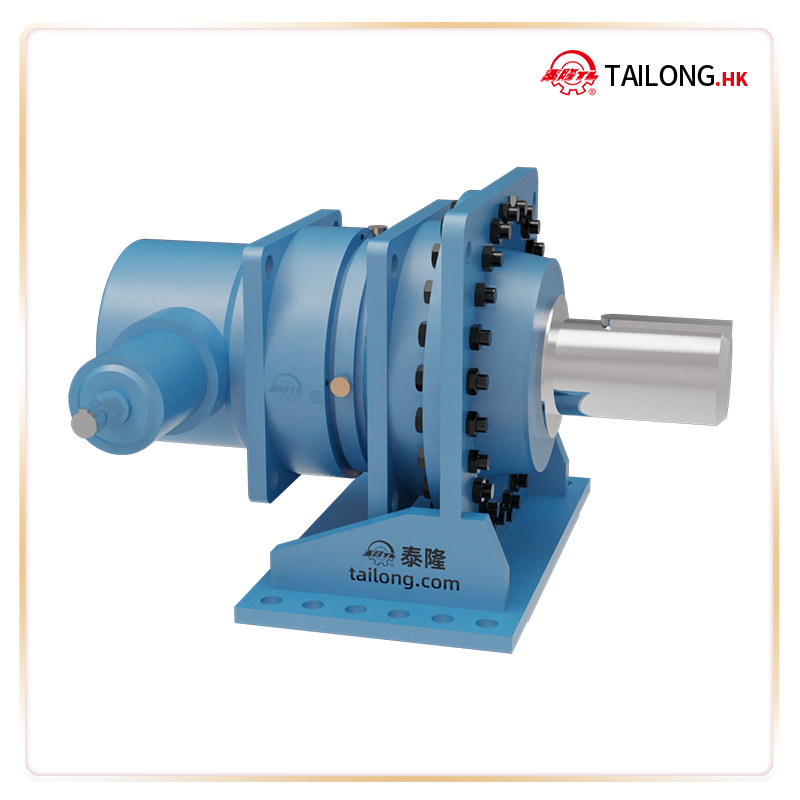

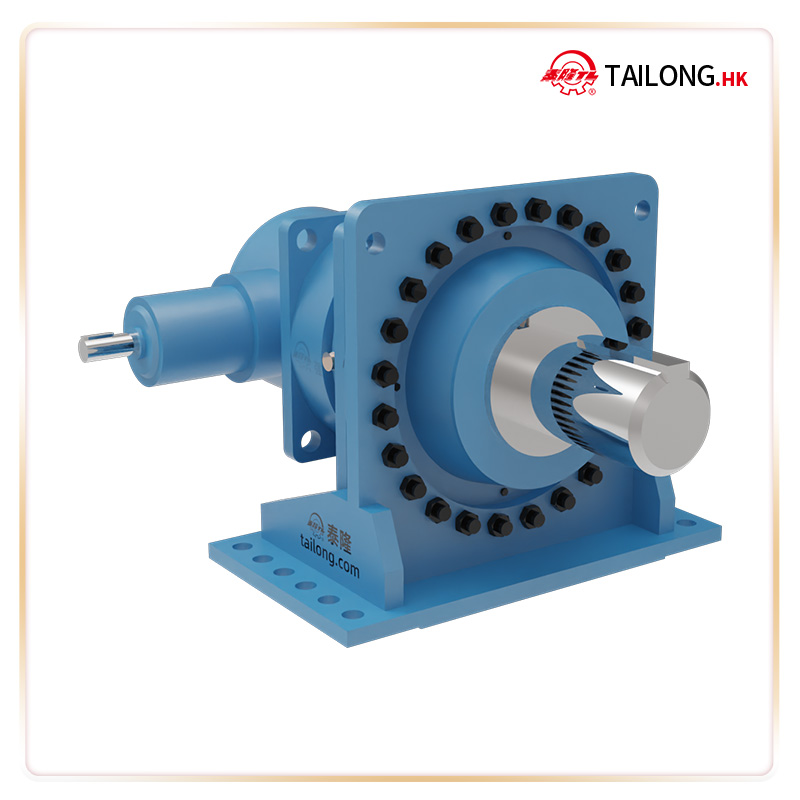

1. Giới thiệu sản phẩm Hộp số hành tinh mô-đun TPB2KA size 13
1.1. Tổng quan về sản phẩm
Hộp số hành tinh mô-đun TPB2KA size 13 thuộc dòng Bộ giảm tốc hành tinh TPB Series, được thiết kế theo công nghệ mô-đun hiện đại, cho phép lắp ráp linh hoạt, đáp ứng nhiều dải công suất và tốc độ khác nhau.
Sản phẩm nổi bật nhờ kích thước nhỏ gọn, hiệu suất cao, độ tin cậy vượt trội, là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu mô-men xoắn lớn, độ ổn định và tuổi thọ dài hạn.
1.2. Ứng dụng trong công nghiệp
Hộp số hành tinh mô-đun TPB2KA size 13 được sử dụng phổ biến trong:
- Công nghiệp robot & tự động hóa: hệ thống điều khiển chính xác, cánh tay robot, máy CNC.
- Máy móc nâng hạ & xây dựng: cần trục, cầu trục, hệ thống vận chuyển tải trọng nặng.
- Ngành năng lượng & khai khoáng: tua-bin gió, máy nghiền, băng tải khai thác.
- Công nghiệp chế tạo: máy cán thép, máy ép nhựa, dây chuyền sản xuất liên tục.
1.3. Cấu tạo và đặc điểm kỹ thuật cơ bản
Hộp số hành tinh mô-đun TPB2KA size 13 gồm:
- Bánh răng hành tinh (Planet gears) – phân phối tải đều, chịu mô-men xoắn lớn.
- Bánh răng mặt trời (Sun gear) – nhận truyền động từ động cơ đầu vào.
- Vòng răng (Ring gear) – đảm bảo tỷ số truyền ổn định.
- Vỏ hộp số mô-đun – chế tạo từ thép hợp kim chất lượng cao, dễ dàng tháo lắp và bảo trì.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2K
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|---|---|
|
Size (Kích thước máy) |
13 |
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
83000 |
|
d₁ – Đường kính trục vào, mm |
45 |
|
l₁ – Chiều dài trục vào, mm |
100 |
|
d₁’ – Đường kính trục vào dạng 2, mm |
35 |
|
l₁’ – Chiều dài trục vào dạng 2, mm |
80 |
|
d₂ – Đường kính trục nối máy công tác, mm |
180 |
|
d₃ – Đường kính trục nối máy công tác, mm |
175 |
|
L2 – Chiều dài trục nối máy công tác, mm |
95 |
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
L4 – Tổng chiều dài đầu trục, mm |
97.5 |
|
c – Khoảng cách lắp đặt, mm |
39 |
|
D3 – Đường kính gối đỡ, mm |
645 |
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
535 |
|
D6 –Đường kính bậc trục, mm |
554 |
|
e –Khoảng cách e, mm |
172 |
|
G₁ – Kích thước lắp G₁, mm |
560 |
|
G₂ – Kích thước lắp G₂, mm |
241 |
|
G₃ – Kích thước lắp G₃, mm |
445 |
|
k – Kích thước k, mm |
595 |
|
z – Bu lông mặt bích, số lượng & ren |
11 ± 1.5 |
|
S – Đường kính lỗ bu lông mặt bích, mm |
26 |
|
n – Số lượng bu lông |
24 |
|
Khối lượng, kg |
690 |
|
Dung tích dầu bôi trơn, lít |
20 |
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Ưu điểm nổi bật của Hộp số hành tinh mô-đun TPB2KA size 13
3.1. Hiệu suất truyền động cao
- Hiệu suất đạt 95 – 98%, tối ưu hóa khả năng tiết kiệm năng lượng.
- Vận hành ổn định, giảm thiểu tổn thất công suất.
3.2. Thiết kế mô-đun linh hoạt
- Có thể tích hợp nhiều cấp số hành tinh để tăng tỷ số truyền.
- Dễ dàng lắp ghép, thay thế và nâng cấp khi cần thiết.
3.3. Kích thước nhỏ gọn – khả năng chịu tải lớn
- Kích thước nhỏ hơn nhiều so với hộp số trục song song truyền thống.
- Đạt tỷ lệ công suất trên trọng lượng vượt trội, phù hợp cho các thiết bị có không gian lắp đặt hạn chế.
3.4. Độ bền và tuổi thọ cao
- Các chi tiết bánh răng được tôi cứng, mài chính xác CNC, giảm tiếng ồn và rung động.
- Chịu được môi trường khắc nghiệt, vận hành lâu dài mà không suy giảm chất lượng.
3.5. Ứng dụng đa ngành
- Dùng được cho cả hệ thống công suất thấp và cao.
- Lý tưởng cho robot công nghiệp, máy CNC, thiết bị nâng hạ, hệ thống truyền động chính xác.
4. Lý do chọn Bộ giảm tốc TB2K tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2K do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917320986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
