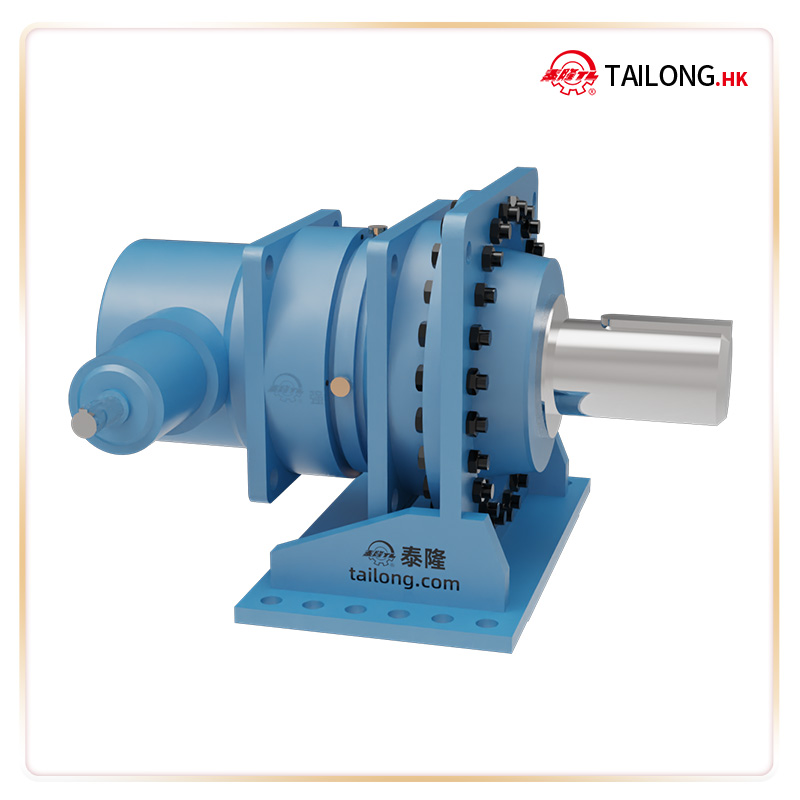

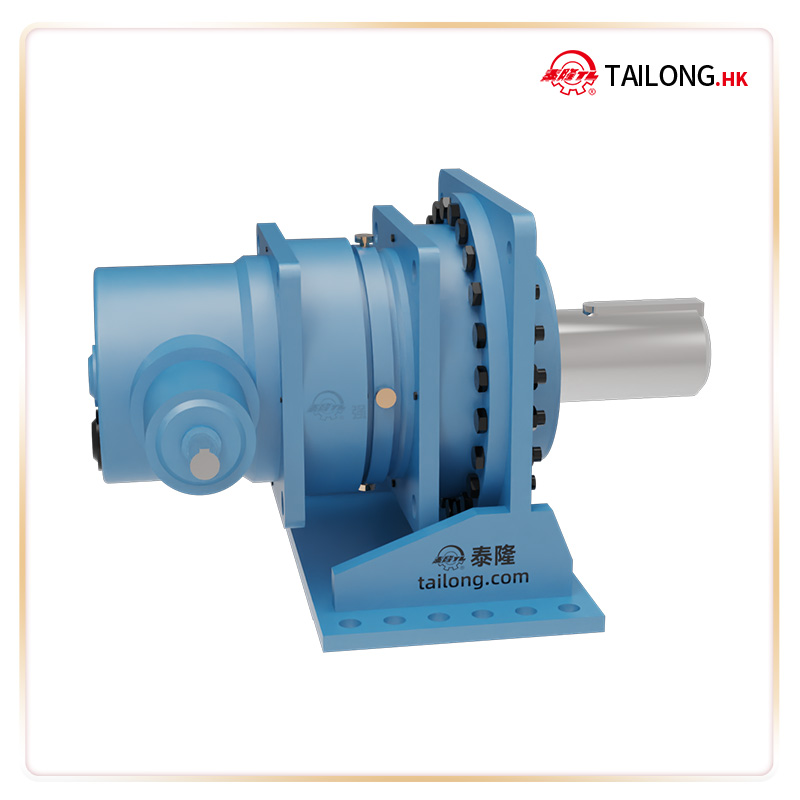

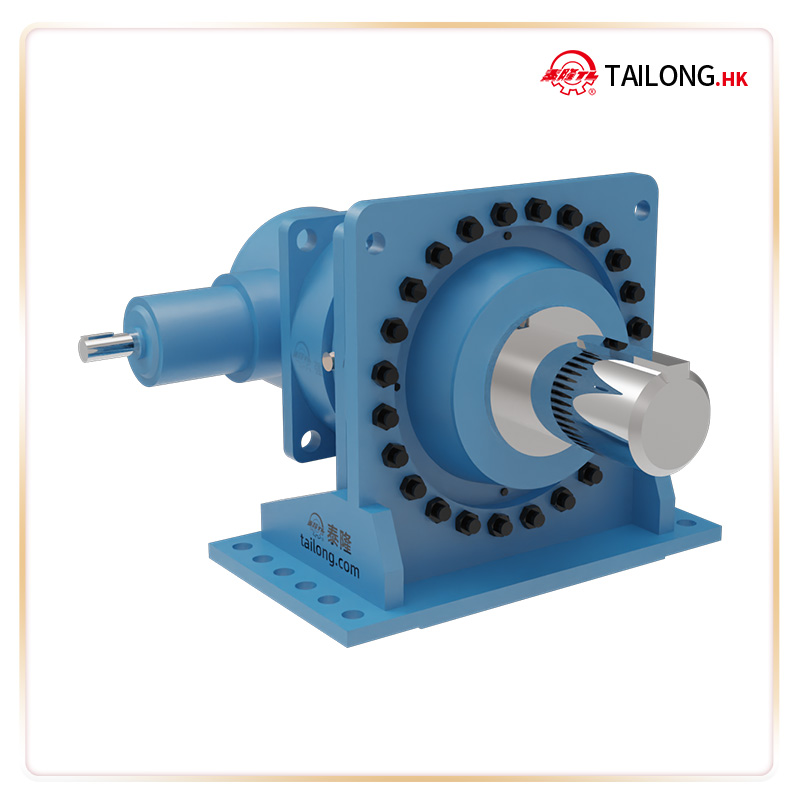

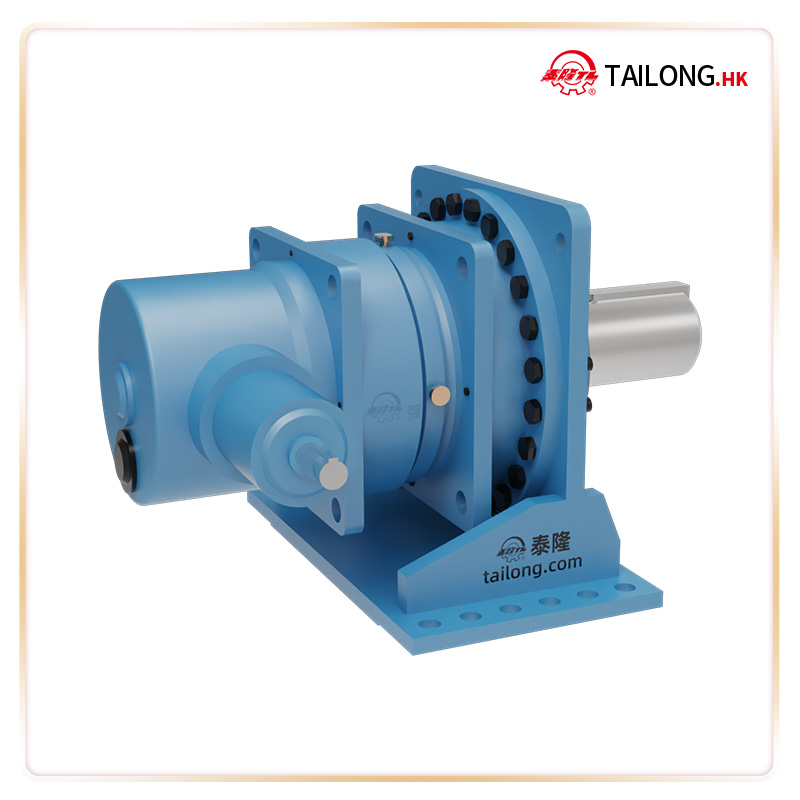

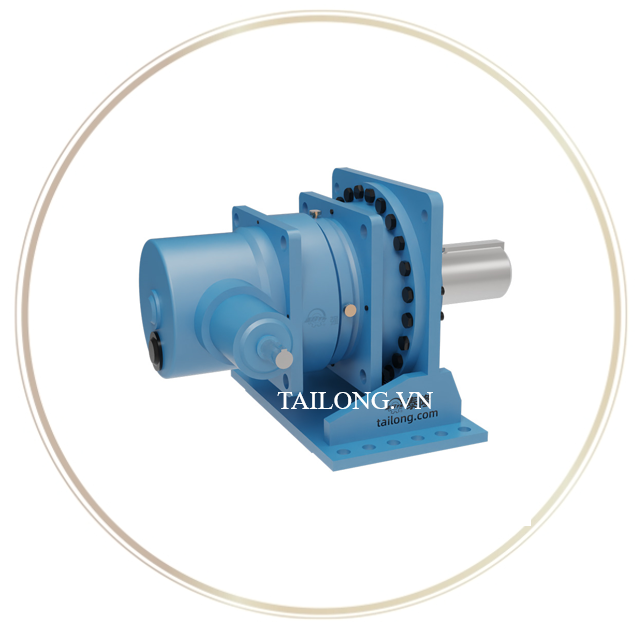

1. Giới thiệu sản phẩm Hộp số hành tinh mô-đun TPB2KA size 12
1.1. Tổng quan về sản phẩm
Hộp số hành tinh mô-đun TPB2KA size 12 là dòng sản phẩm cao cấp thuộc Bộ giảm tốc hành tinh TPB Series của Tailong Transmission, được thiết kế theo cấu trúc mô-đun hóa tiên tiến. Sản phẩm mang lại hiệu suất truyền động vượt trội, khả năng chịu tải cao và tuổi thọ lâu dài, phù hợp cho nhiều ngành công nghiệp hiện đại.
Với cấu hình 2 cấp (2-stage planetary gearbox), hộp số TPB2KA size 12 giúp truyền mô-men xoắn lớn trong khi vẫn duy trì kích thước gọn nhẹ, tiết kiệm không gian lắp đặt và chi phí vận hành.
1.2. Ứng dụng công nghiệp
Hộp số TPB2KA size 12 được sử dụng phổ biến trong:
- Công nghiệp chế tạo máy: máy CNC, máy cắt, máy in, máy ép nhựa.
- Ngành tự động hóa: robot công nghiệp, hệ thống băng tải thông minh.
- Công nghiệp năng lượng: tua-bin gió, thiết bị truyền động thủy lực.
- Máy móc hạng nặng: thiết bị nâng hạ, khai thác mỏ, luyện kim.
1.3. Cấu tạo mô-đun đặc trưng
- Bánh răng hành tinh (Planetary gears): thiết kế chính xác, giúp phân bổ tải đều và giảm rung động.
- Hệ thống mô-đun (Modular design): cho phép lắp ráp nhiều cấu hình khác nhau, linh hoạt theo yêu cầu sử dụng.
- Trục đầu ra & đầu vào (Input & Output shafts): chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt để tăng độ cứng và tuổi thọ.
- Vỏ hộp số (Housing): bằng gang đúc hoặc hợp kim thép, đảm bảo độ cứng vững và chống biến dạng trong điều kiện tải nặng.
2. Thông số kỹ thuật của Bộ giảm tốc TPB2K
2.1. Bản vẽ chi tiết
2.2. Thông số kỹ thuật
Bảng thông số kỹ thuật
|
Ký hiệu / Symbol (VN – EN) |
Số liệu / Value |
|---|---|
|
Size (Kích thước máy) |
12 |
|
T₂N – Mô-men xoắn đầu ra định mức, N·m |
60000 |
|
d₁ – Đường kính trục vào, mm |
35 |
|
l₁ – Chiều dài trục vào, mm |
80 |
|
d₁’ – Đường kính trục vào dạng 2, mm |
28 |
|
l₁’ – Chiều dài trục vào dạng 2, mm |
60 |
|
d₂ – Đường kính trục nối máy công tác, mm |
160 |
|
d₃ – Đường kính trục nối máy công tác, mm |
155 |
|
L2 – Chiều dài trục nối máy công tác, mm |
90 |
|
L3 – Chiều dài bậc trục, mm |
2.5 |
|
L4 – Tổng chiều dài đầu trục, mm |
92.5 |
|
c – Khoảng cách lắp đặt, mm |
34 |
|
D3 – Đường kính gối đỡ, mm |
605 |
|
D4 /h7 – Kích thước lắp gối đỡ, mm |
495 |
|
D6 –Đường kính bậc trục, mm |
510 |
|
e –Khoảng cách e, mm |
137 |
|
G₁ – Kích thước lắp G₁, mm |
470 |
|
G₂ – Kích thước lắp G₂, mm |
224 |
|
G₃ – Kích thước lắp G₃, mm |
375 |
|
k – Kích thước k, mm |
555 |
|
z – Bu lông mặt bích, số lượng & ren |
9 ± 1.5 |
|
S – Đường kính lỗ bu lông mặt bích, mm |
26 |
|
n – Số lượng bu lông |
20 |
|
Khối lượng, kg |
540 |
|
Dung tích dầu bôi trơn, lít |
16 |
2.3. Giá trị công suất chuẩn được nhà sản xuất quy định
3. Ưu điểm nổi bật của Hộp số hành tinh mô-đun TPB2KA size 12
3.1. Hiệu suất truyền động cao
- Hiệu suất đạt 95–97%, giúp tiết kiệm năng lượng và giảm hao phí công suất.
- Vận hành ổn định trong điều kiện tải trọng liên tục và tốc độ cao.
3.2. Thiết kế nhỏ gọn – công suất lớn
- Kích thước nhỏ gọn hơn 30–40% so với hộp số trụ truyền thống cùng công suất.
- Dễ dàng tích hợp vào các hệ thống tự động hóa hoặc không gian lắp đặt hạn chế.
3.3. Tuổi thọ và độ bền cao
- Bánh răng được mài chính xác CNC, qua xử lý nhiệt để chống mài mòn.
- Khả năng chịu tải va đập và hoạt động bền bỉ trong môi trường khắc nghiệt.
3.4. Tính linh hoạt cao
- Thiết kế mô-đun giúp dễ dàng mở rộng thêm cấp số hoặc thay đổi tỷ số truyền.
- Hỗ trợ nhiều kiểu lắp đặt: ngang, đứng, mặt bích, phù hợp với nhiều loại máy móc khác nhau.
3.5. Ứng dụng đa dạng
- Phù hợp từ máy công nghiệp nhẹ đến thiết bị công nghiệp nặng.
- Đặc biệt thích hợp trong các hệ thống cần độ chính xác và hiệu suất cao như robot, CNC, tua-bin và máy móc khai thác.
4. Lý do chọn Bộ giảm tốc TB2K tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc TB2K do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
