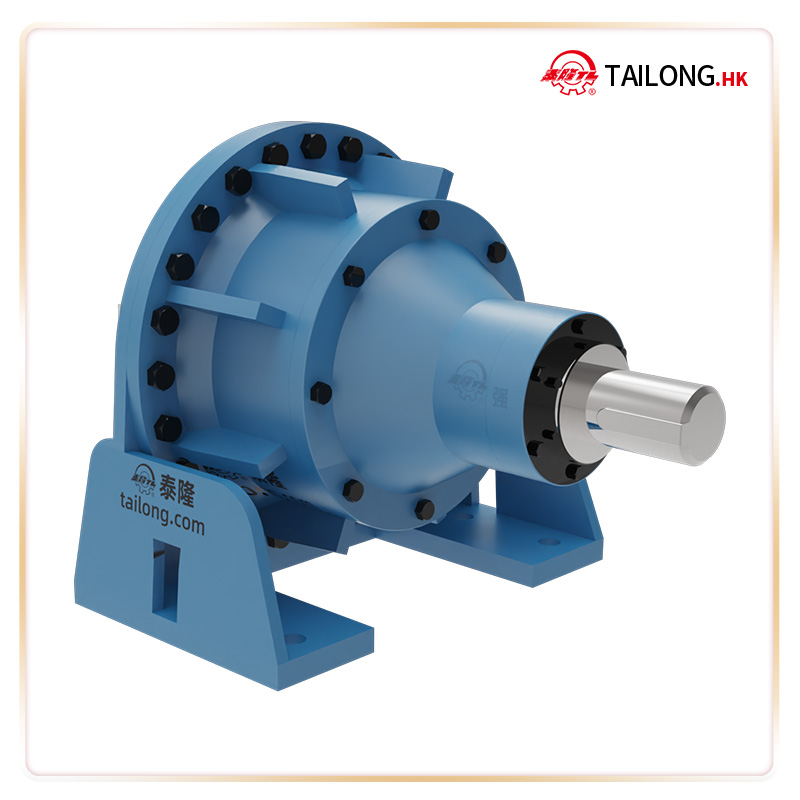

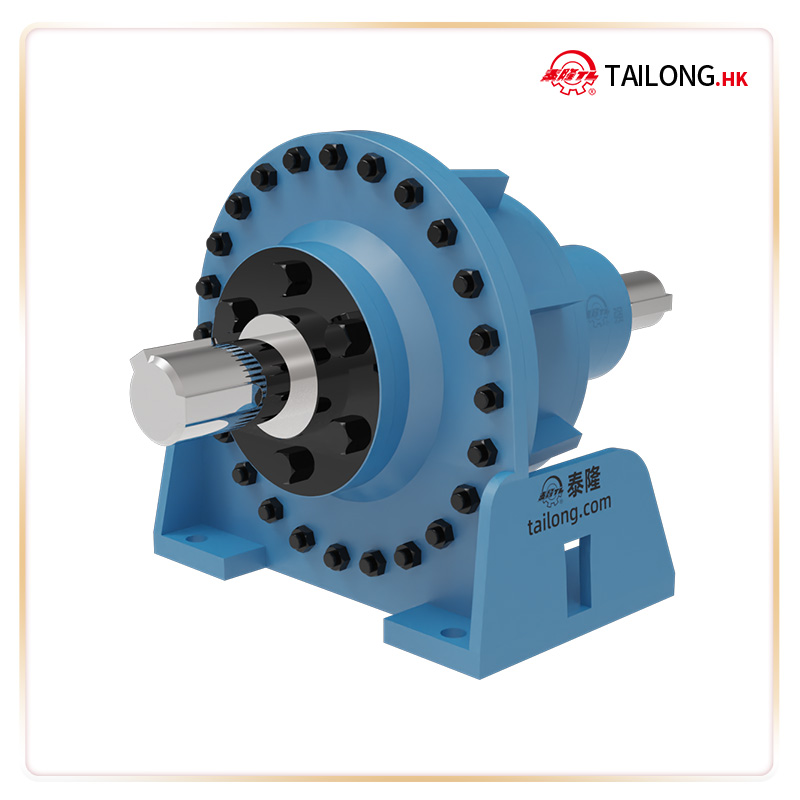

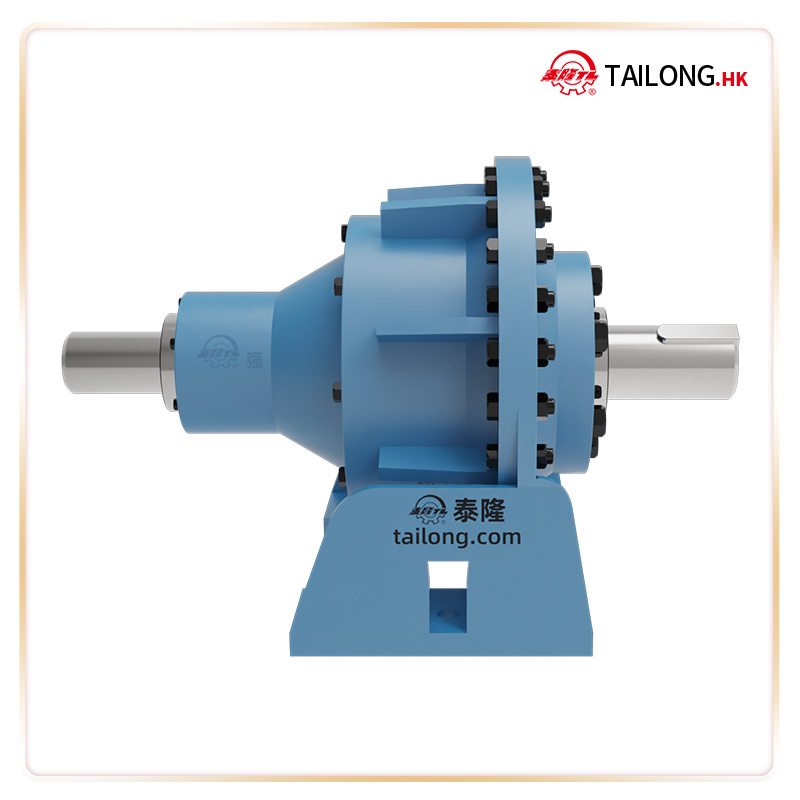

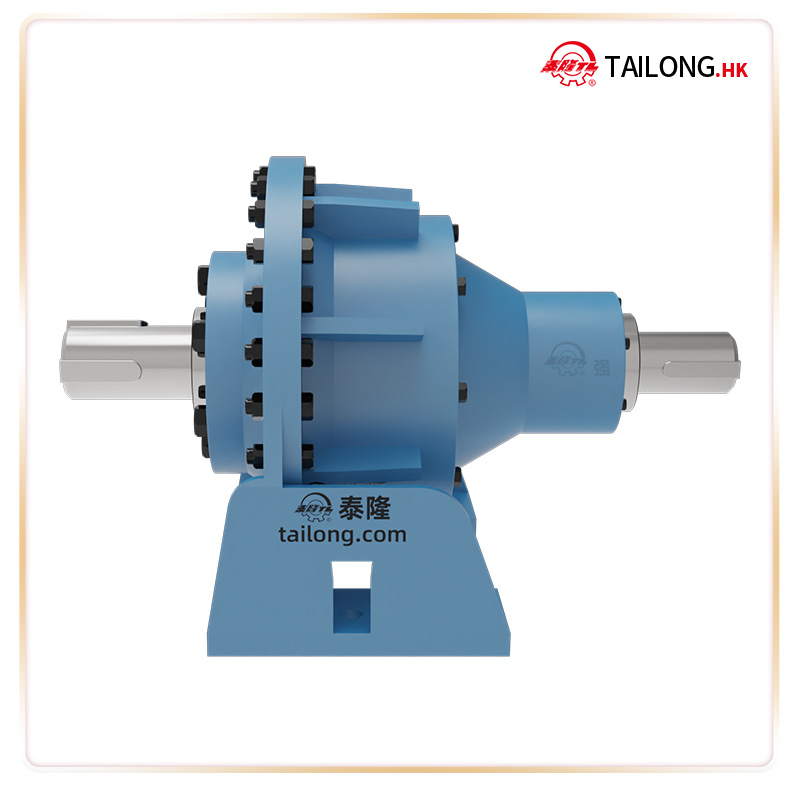

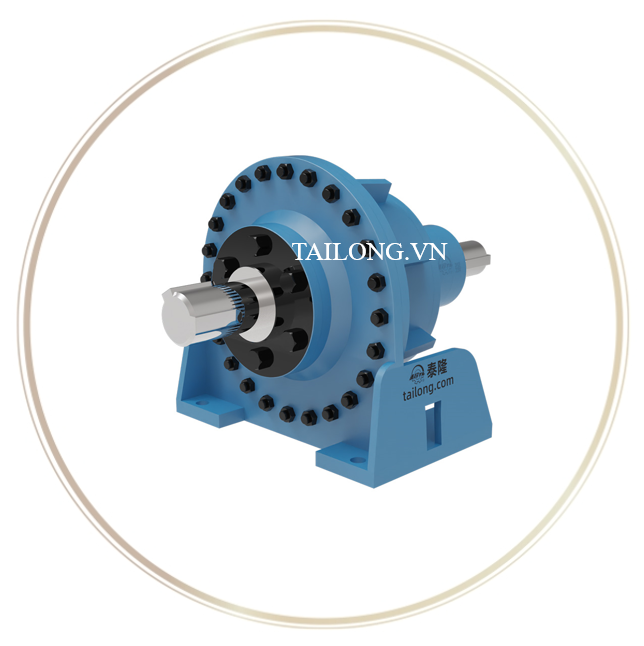

Hộp số bánh răng hành tinh NAD200

1. Giới thiệu sản phẩm Bộ giảm tốc NAD200

1.1. Tổng quan về Bộ giảm tốc NAD200

Bộ giảm tốc NAD200 là dòng sản phẩm gear reducer chất lượng cao, được thiết kế theo công nghệ tiên tiến của Tailong – China, chuyên dùng trong các ứng dụng yêu cầu truyền động mạnh mẽ, ổn định và tuổi thọ cao.
Sản phẩm thuộc phân khúc bộ giảm tốc chính xác (precision gearbox), được chế tạo từ vật liệu hợp kim thép cao cấp, gia công chính xác bằng máy CNC, đảm bảo độ bền cơ học và hiệu suất truyền động tối đa.

1.2. Ứng dụng của Bộ giảm tốc NAD200

• Công nghiệp chế tạo máy: Máy ép, máy cắt, máy cán thép, máy khai thác mỏ.
• Ngành sản xuất năng lượng: Tuabin gió, hệ thống truyền động thủy điện.
• Ngành vận tải và nâng hạ: Cầu trục, băng tải, hệ thống nâng công nghiệp.
• Công nghiệp tự động hóa: Robot công nghiệp, dây chuyền sản xuất tốc độ cao.

1.3. Đặc điểm cấu tạo

• Hộp số bánh răng chính xác cao với tỷ số truyền đa dạng.
• Vật liệu bánh răng: Thép hợp kim đã tôi luyện, mài răng chính xác.
• Vỏ hộp số: Gang đúc hoặc hợp kim nhôm chịu lực, chống rung, tản nhiệt tốt.

2. Thông số kỹ thuật & Cấu tạo của NAD200

2.1. Thông số kỹ thuật cơ bản

Ứng dụng và điều kiện làm việc

• Chủ yếu được sử dụng trong các ngành: luyện kim, khai thác mỏ, vận tải, xây dựng, công nghiệp nhẹ, điện lực và giao thông.
• Tốc độ quay của trục tốc độ cao thay đổi từ 1500–600 vòng/phút tùy theo yêu cầu.
• Vận tốc vòng của bộ truyền bánh răng:
  • Bánh răng trụ: nhỏ hơn 15 m/s
  • Bánh răng côn: không vượt quá 20 m/s
• Nhiệt độ môi trường làm việc nằm trong khoảng -40°C đến 45°C. Nếu nhiệt độ dưới 0°C, dầu bôi trơn cần được gia nhiệt trước lên trên 10°C trước khi khởi động.
• Hộp giảm tốc có thể vận hành theo cả hai chiều quay (thuận và ngược).

2.2. Cách ký hiệu sản phẩm

Ký hiệu bao gồm:
Kiểu, cấp số, phương pháp liên kết, dạng, thông số kỹ thuật, tỉ số truyền danh nghĩa, dạng lắp ráp, số tiêu chuẩn.

Các ký hiệu loại:

• N — Hộp giảm tốc hành tinh kiểu NGW
• A — Hộp giảm tốc hành tinh cấp 1 (Single stage planetary decelerator)
• B — Hộp giảm tốc hành tinh cấp 2 (Two-stage planetary decelerator)
• C — Hộp giảm tốc hành tinh cấp 3 (Three-stage planetary decelerator)
• D — Liên kết đế (Pedestal linking)

Cấu trúc mã ký hiệu:

Giải nghĩa:

• N: Hộp giảm tốc hành tinh NGW
• C: Hộp giảm tốc hành tinh cấp 3
• D: Liên kết đế (Pedestal linking)
• 450: Thông số kỹ thuật (Specification)
• 100: Tỉ số truyền danh nghĩa
• I: Dạng lắp ráp loại 1 (Assembling form: I)
• JB/T 6502 – 93: Số tiêu chuẩn

2.3. Bản vẽ chi tiết

2.4. Thông số kỹ thuật cơ bản

• Loại sản phẩm và mã số: NAD200
• Phân cỡ sản phẩm: 200mm – 560mm

Tỷ số truyền danh định:

4~5.6 / 6.3~9

• Kích thước tổng thể và chiều cao tâm trục:

Các thông số kích thước tổng thể của hộp giảm tốc:

L = 540 & 540 chiều dài tổng thể (mm)

B = 355 chiều rộng tổng thể (mm)

H = 345 chiều cao tổng thể (mm)

H0 = 180 chiều cao tâm trục (mm)

R = 165 bán kính gờ định vị hoặc kích thước liên quan đến đường kính lắp ghép (mm)

• Kích thước trục ra (để chọn khớp nối/đĩa nối):

Các thông số kích thước trục:

• d = 50 & 40 đường kính trục (mm)
• D = 60 đường kính bích hoặc cổ trục (mm)
• l1 = 82 & 82,l2 = 105 chiều dài các đoạn trục (mm)
• t1 = 53.5 & 43 , b1 = 14 & 12, t2 = 64, b2 = 18 kích thước then, rãnh then (mm)
• Kích thước lắp đặt (để thiết kế chân đế hoặc mặt bích lắp):

L1 = 220 khoảng cách lỗ bắt bulông theo các hướng (mm)

L0 = 20  khoảng cách lỗ theo phương khác (mm)

n = 90, m = 25, H1= 18

B1 = 280 khoảng cách lỗ ngang (mm)

C = 90 đường kính lỗ bắt bulông

D1 = 18 chiều cao đế hoặc bích dưới (mm)

• Khối lượng của từng phiên bản: 85 (kilogram)
• Dung tích dầu bôi trơn: 2 (lít)

2.5. Công suất đầu vào danh nghĩa ở tốc độ cao của bộ giảm tốc NAD, NAF

2.6. Công suất nhiệt PG1 và PG2 cho bộ giảm tốc loại NAD và NAF

2.7. Mô men hiệu chỉnh đầu ra danh nghĩa của bộ giảm tốc NAD, NAF, NAZD, NAZF

2.8. Hệ số lựa chọn bộ giảm tốc

Mục đích của bảng này là giúp kỹ sư lựa chọn đúng loại hộp giảm tốc phù hợp với điều kiện làm việc thực tế, dựa trên:

1. Prime mover (Nguồn dẫn động)
2. Electromotor (Động cơ điện)
3. Steam turbine (Tuabin hơi nước)
4. Water motor (Động cơ nước)
5. Piston engine for cylinder 4–6 (Động cơ piston 4–6 xi lanh)
6. Service hour per day (Số giờ làm việc mỗi ngày)
7. <3 giờ/ngày
8. 3–10 giờ/ngày
9. 10 giờ/ngày
10. Mức tải trọng và va đập
11. Slight impact load: Tải nhẹ, va đập nhỏ hoặc tải đồng đều.
12. Medium impact load: Tải trung bình, có va đập vừa phải.
13. Heavy impact load: Tải nặng, va đập mạnh.
14. Hệ số Kₐ tương ứng
15. Giá trị trong ô (ví dụ 0.8, 1.25, 1.5, 2, v.v.) là hệ số điều chỉnh để tính toán công suất và lựa chọn kích thước bộ giảm tốc phù hợp.
16. Khi tải nặng hoặc thời gian làm việc dài → hệ số tăng → cần chọn bộ giảm tốc có công suất lớn hơn.

Ví dụ cách dùng:
Nếu bạn dùng động cơ điện, chạy 8 giờ/ngày, tải nặng, thì tra bảng: Kₐ = 1.75. Nghĩa là bạn phải lấy công suất yêu cầu nhân với 1.75 để chọn bộ giảm tốc đủ bền.

2.9. Tham khảo Bảng A18 để biết hệ số an toàn giảm tốc SA

Cụ thể:

Ý nghĩa thực tế:
Hệ số SAS_ASA​ được dùng để nhân với tải danh nghĩa khi tính toán lựa chọn bộ giảm tốc. Hệ số càng cao → thiết bị càng được bảo vệ tốt hơn, nhưng chi phí đầu tư và kích thước cũng tăng.

2.10. Bảng hệ số môi trường (ambient temperature factor f₁)

Ý nghĩa chi tiết:

• Hàng đầu: Các giá trị nhiệt độ môi trường (°C) — 10, 20, 30, 40, 50.
• Hàng dưới: Hệ số f₁ tương ứng khi không có làm mát (Without cooling).
• Cách sử dụng:
  • Khi tính toán khả năng chịu tải hoặc công suất danh định của thiết bị, nếu môi trường làm việc không phải 20°C, ta nhân công suất danh định ở 20°C với hệ số f₁ để điều chỉnh.
  • Ví dụ:
    • Ở 20°C → f₁ = 1 (giữ nguyên công suất danh định).
    • Ở 40°C → f₁ = 1.33 (nghĩa là cần giảm tải hoặc tính thêm công suất dự phòng vì nhiệt độ cao làm giảm hiệu suất tản nhiệt).

Tóm gọn: Bảng này giúp hiệu chỉnh công suất thiết kế của bộ giảm tốc dựa trên nhiệt độ môi trường xung quanh, tránh tình trạng quá nhiệt gây hỏng hóc.

2.11. Tham khảo bảng A20 để biết hệ số tải trọng f2

Bảng bạn gửi là Bảng hệ số tải trọng theo giờ (Load rate factor) — thường dùng trong tính toán công suất hoặc tuổi thọ của thiết bị (ví dụ: hộp giảm tốc, động cơ) khi tải không phải lúc nào cũng ở mức tối đa.

Cụ thể:

• “小时负荷率 % / Hour load rate”: Tỷ lệ tải trọng trung bình trong 1 giờ so với tải trọng định mức (100% nghĩa là luôn chạy hết tải, 80% nghĩa là trung bình chỉ chạy ở 80% tải).
• “负荷系数 / Without cooling”: Hệ số hiệu chỉnh (f₂) dùng để điều chỉnh công suất hoặc tuổi thọ khi tính toán, áp dụng khi không có hệ thống làm mát bổ sung.

Ví dụ:

Ứng dụng: Khi thiết kế hoặc chọn thiết bị, ta nhân tải danh nghĩa với hệ số này để biết công suất thực cần thiết.
Ví dụ: nếu tải trung bình 60% trong 1 giờ, ta lấy công suất yêu cầu × 0.86 để tính toán chọn thiết bị.

2.12. hệ số sử dụng công suất danh định của bộ giảm tốc f3

Lưu ý: P1 - công suất danh định, xem Bảng A1, A3, A5, A7, A9, A11

P2 - công suất tải thực tế.

3. Ưu điểm nổi bật của Bộ giảm tốc NAD200

3.1. Hiệu suất truyền động cao

Bộ giảm tốc NAD200 có hiệu suất lên tới 95%, giảm tổn thất năng lượng, giúp tiết kiệm chi phí vận hành.

3.2. Khả năng chịu tải lớn

Nhờ thiết kế bánh răng tối ưu và vật liệu cao cấp, sản phẩm chịu được tải trọng nặng trong thời gian dài mà không giảm hiệu suất.

3.3. Độ bền và tuổi thọ vượt trội

Công nghệ xử lý nhiệt hiện đại giúp bề mặt bánh răng cứng, chống mài mòn, đảm bảo tuổi thọ trên 20.000 giờ hoạt động liên tục.

3.4. Hoạt động êm ái, giảm tiếng ồn

Thiết kế răng nghiêng và quy trình mài răng chính xác giúp giảm rung động, tiếng ồn thấp, thích hợp cho môi trường cần độ yên tĩnh cao.

3.5. Dễ bảo trì và thay thế

Cấu trúc modul (modular design) giúp tháo lắp nhanh, dễ dàng thay thế linh kiện khi cần thiết, giảm thời gian dừng máy.

4. Lý do chọn Bộ giảm tốc NGW tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc NGW do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
