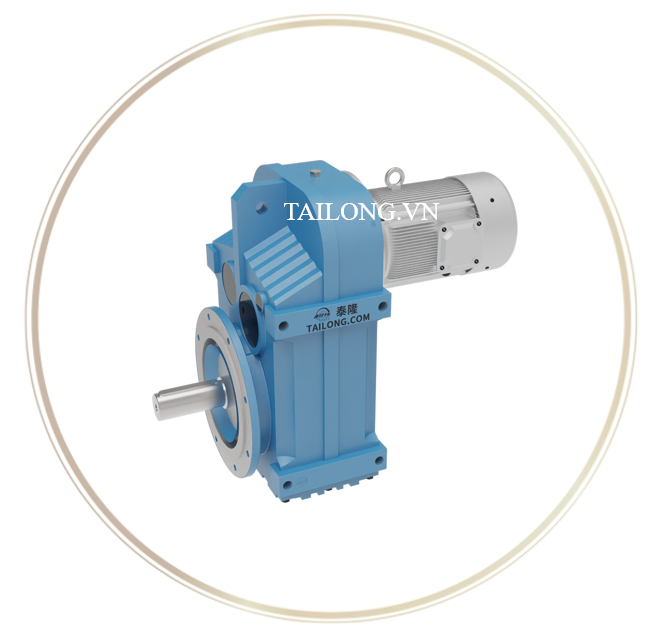

Bộ truyền động trục song song – xoắn ốc PF05 và PFK 05

1. PF 05 và PFK 05 – Hộp giảm tốc có mặt bích tối ưu cho dây chuyền truyền động hiện đại

1.1 Dòng PF – PFK: Kết cấu mặt bích – hiệu quả và linh hoạt

Tiếp nối thành công của dòng hộp giảm tốc P Series truyền thống, các sản phẩm PF – PFK được cải tiến với thiết kế mặt bích tích hợp, giúp lắp đặt dễ dàng, chính xác và đồng tâm với thiết bị đầu ra. Kiểu thiết kế này đặc biệt phù hợp với dây chuyền sản xuất cần sự ổn định cao và tối ưu diện tích không gian lắp đặt.

1.2 Sự khác biệt giữa PF 05 và PFK 05

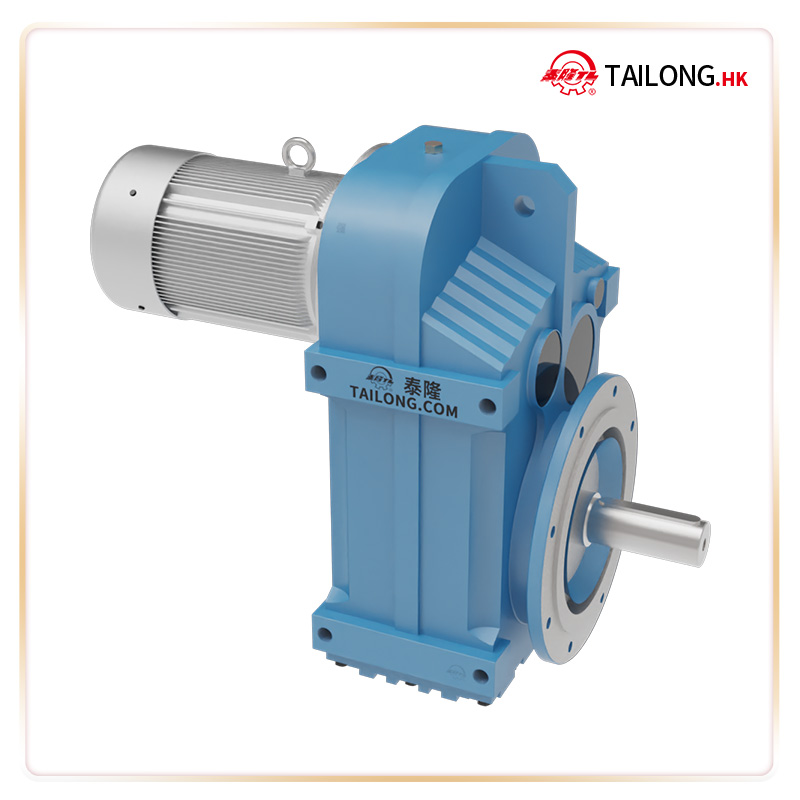

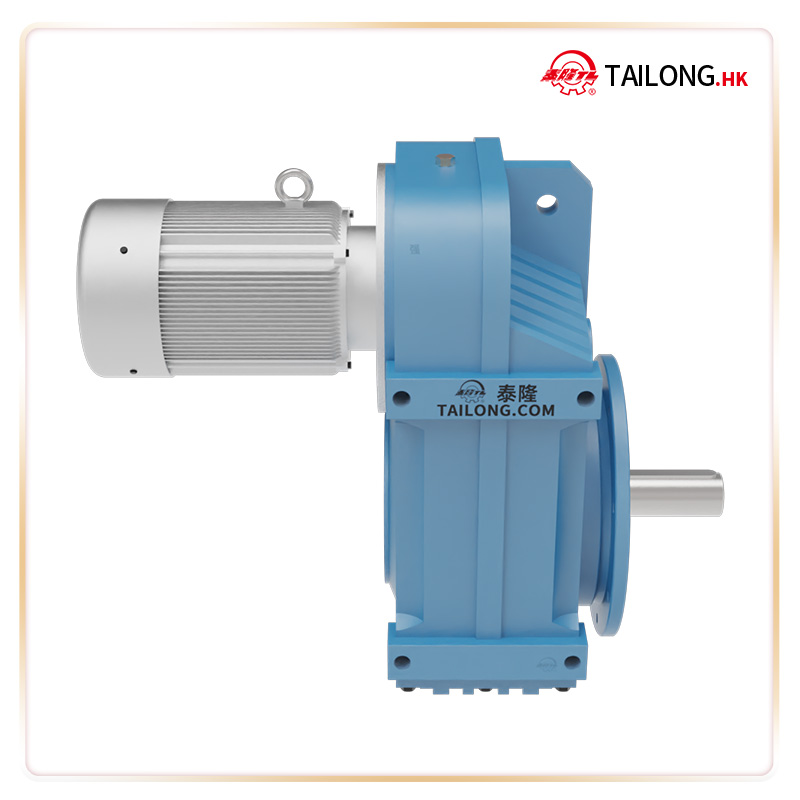

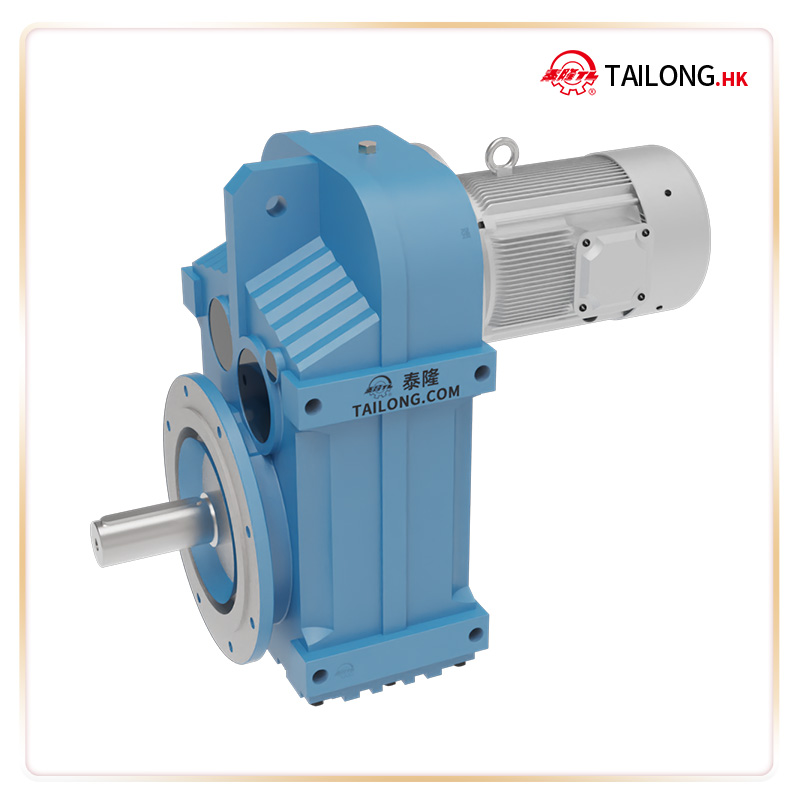

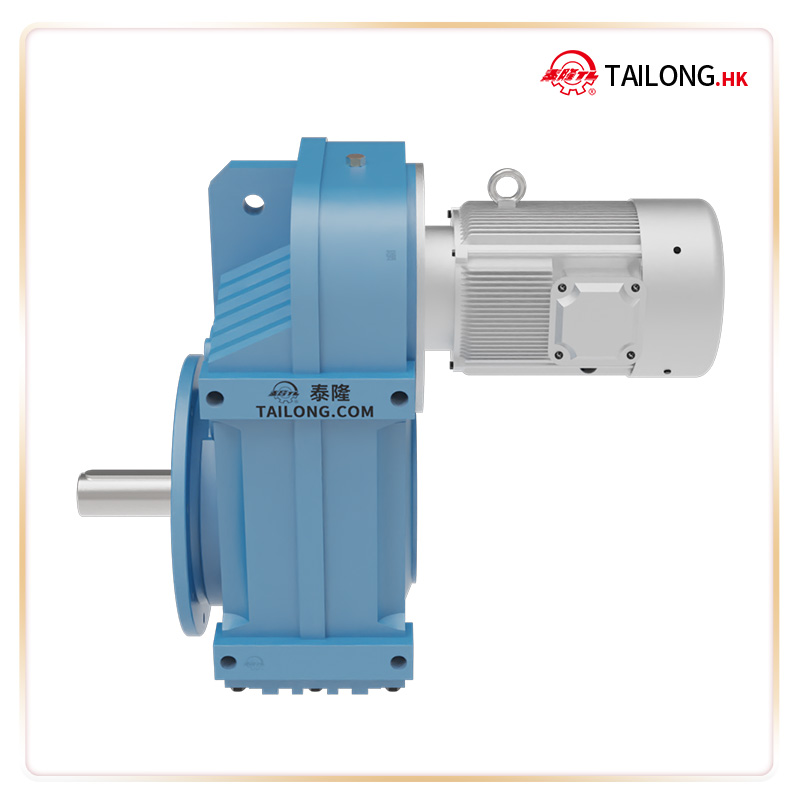

• PF 05 là loại hộp số trục lồi có mặt bích (solid shaft with flange) – phù hợp kết nối qua khớp nối trục.

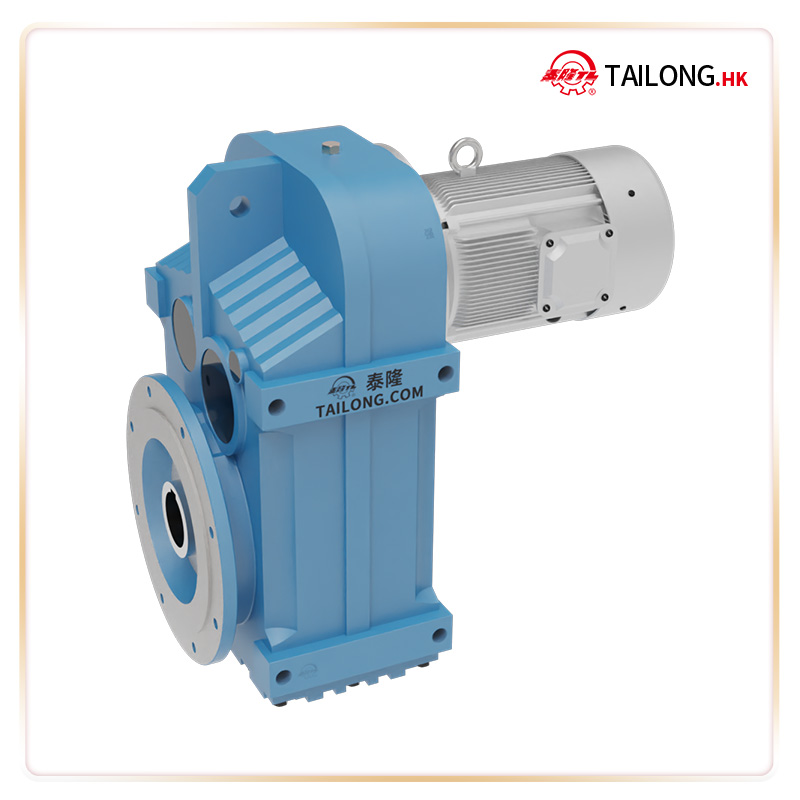

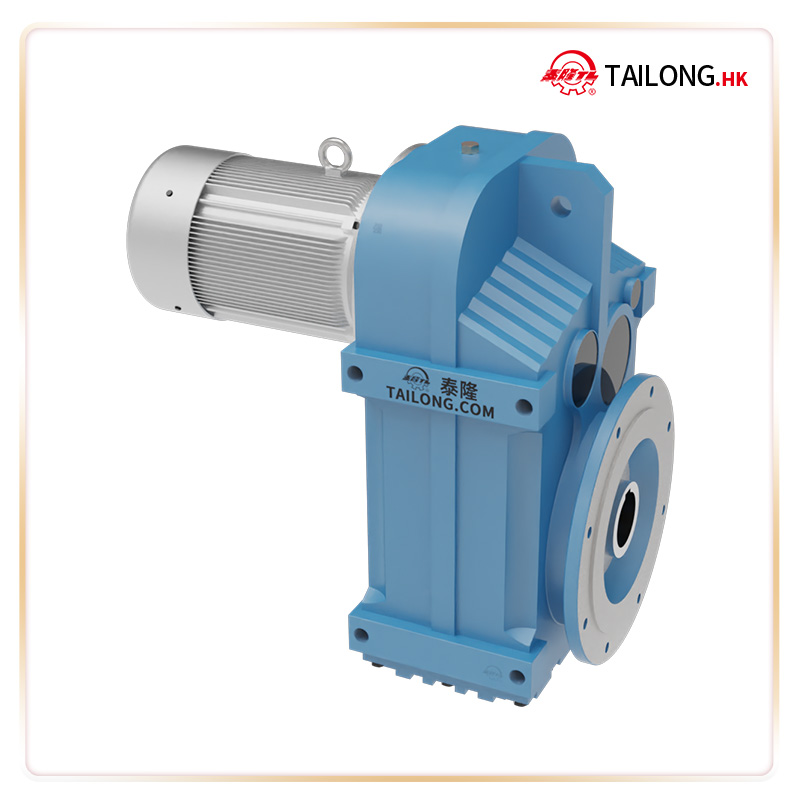

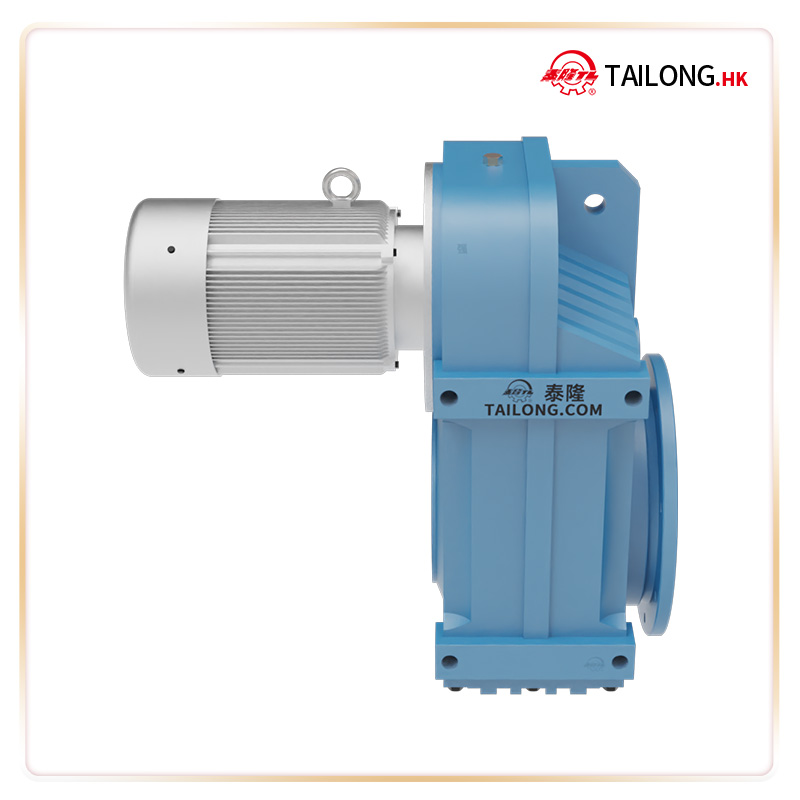

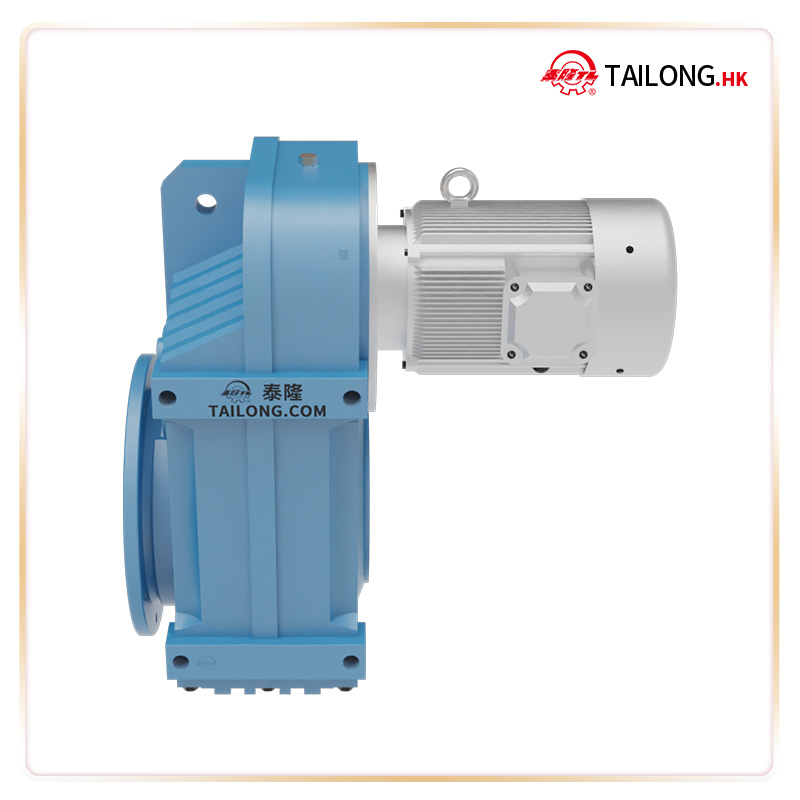

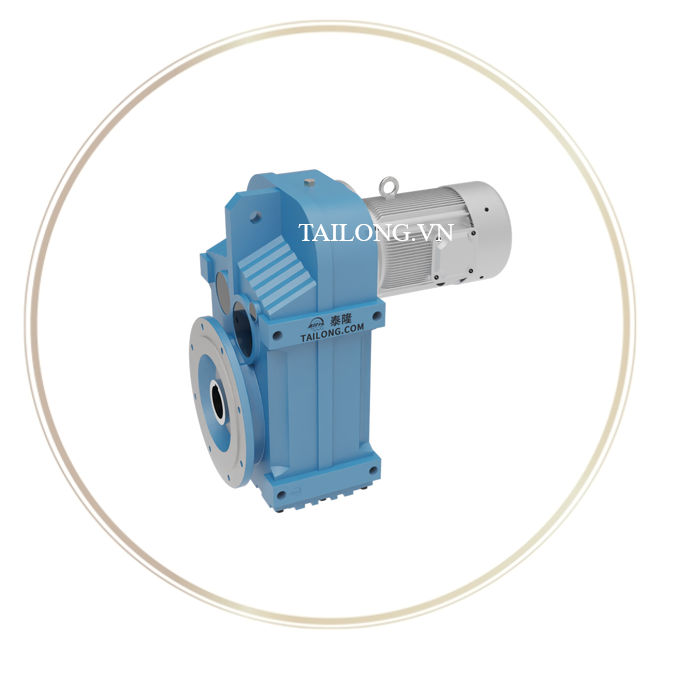

• PFK 05 là hộp số trục lõm có mặt bích (hollow shaft with flange) – giúp trục đầu ra máy được lắp trực tiếp vào thiết bị giảm tốc, giảm thiểu sai số, tiết kiệm diện tích.

2. Thông số kỹ thuật nổi bật của bộ truyền động PF 05 – PFK 05

2.1 Cấu hình kỹ thuật tiêu chuẩn

• Kiểu trục: PF 05 (trục lồi + mặt bích) / PFK 05 (trục lõm + mặt bích)
• Tỷ số truyền: 7.1 ~ 280 (tùy vào số cấp bánh răng)
• Công suất động cơ đề xuất: 2.2 – 7.5 kW
• Mô-men xoắn đầu ra: từ 1000 đến 1600 Nm
• Vật liệu chế tạo: vỏ hộp bằng gang đúc, bánh răng thép tôi nhiệt luyện
• Chuẩn mặt bích: DIN hoặc ISO tiêu chuẩn châu Âu
• Cấp bảo vệ: IP55 – IP66 tùy chọn môi trường sử dụng

2.2 Ưu điểm vận hành nổi bật

• Bánh răng xoắn ốc mài chính xác – hiệu suất truyền động lên tới 95–97%
• Thiết kế liền khối, kết nối trực tiếp – giảm rung lắc, tăng tuổi thọ
• Tích hợp vòng bi chịu tải lớn – vận hành ổn định ở môi trường tải trọng cao
• Lắp đặt dễ dàng – không cần căn chỉnh nhiều lần, tiết kiệm chi phí bảo trì

2.3 Cách kí hiệu tên sản phẩm

2.4 Các kiểu lắp đặt

2.5 Các vị trí lắp hộp đấu điện

2.6 Phạm vi tỷ lệ và tải trọng tối đa

2.7 Bảng mức dầu

2.8 Bản vẽ kích thước chi tiết

3. Ứng dụng tiêu biểu của PF 05 và PFK 05 trong công nghiệp

3.1 Ứng dụng trong hệ thống băng tải tải nặng

• Dùng trong băng tải ngành bao bì, xi măng, logistics hoặc thực phẩm
• Lắp trực tiếp vào khung máy – tiết kiệm diện tích, dễ bảo trì

3.2 Thiết bị khuấy trộn, máy cán ép

• Sử dụng trong bồn khuấy hóa chất, máy ép gạch, máy cán tôn
• Trục lõm giúp kết nối trực tiếp trục khuấy – giảm sai số đồng tâm

3.3 Dây chuyền chế biến, đóng gói thực phẩm và dược phẩm

• Hoạt động liên tục, giảm rung, giảm tiếng ồn
• Hộp giảm tốc PF – PFK giúp đảm bảo tốc độ quay ổn định và chính xác

4. Vì sao chọn PF 05 và PFK 05 từ doanh nghiệp của chúng tôi

4.1 Cam kết hàng chính hãng – rõ ràng nguồn gốc xuất xứ

• Cung cấp đầy đủ CO – CQ, thông số kỹ thuật, bản vẽ chi tiết
• Sản phẩm nhập khẩu mới 100% hoặc lắp ráp theo tiêu chuẩn ISO

4.2 Hỗ trợ kỹ thuật tận tâm – tư vấn chọn mã phù hợp

• Tư vấn chọn tỷ số truyền, trục phù hợp với tải trọng và ứng dụng thực tế
• Cung cấp giải pháp kết hợp motor đồng bộ (động cơ liền trục hoặc rời)

4.3 Chính sách giá cạnh tranh – hỗ trợ dự án

• Ưu đãi đặc biệt với đơn hàng số lượng lớn, dự án nhà máy
• Hỗ trợ kỹ thuật lắp đặt – vận hành tại chỗ theo yêu cầu

4.4 Bảo hành dài hạn – dịch vụ hậu mãi chuyên nghiệp

• Thời gian bảo hành từ 12–18 tháng, bảo trì định kỳ linh hoạt
• Kho linh kiện thay thế luôn sẵn hàng – phản hồi nhanh khi có sự cố

PF 05 và PFK 05 là lựa chọn tối ưu cho các hệ thống truyền động công nghiệp đòi hỏi sự ổn định, hiệu quả cao và dễ lắp đặt. Thiết kế có mặt bích giúp đơn giản hóa quá trình kết nối, đồng thời giữ nguyên những ưu điểm vượt trội của dòng hộp giảm tốc bánh răng xoắn ốc trục song song – P Series.
