1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

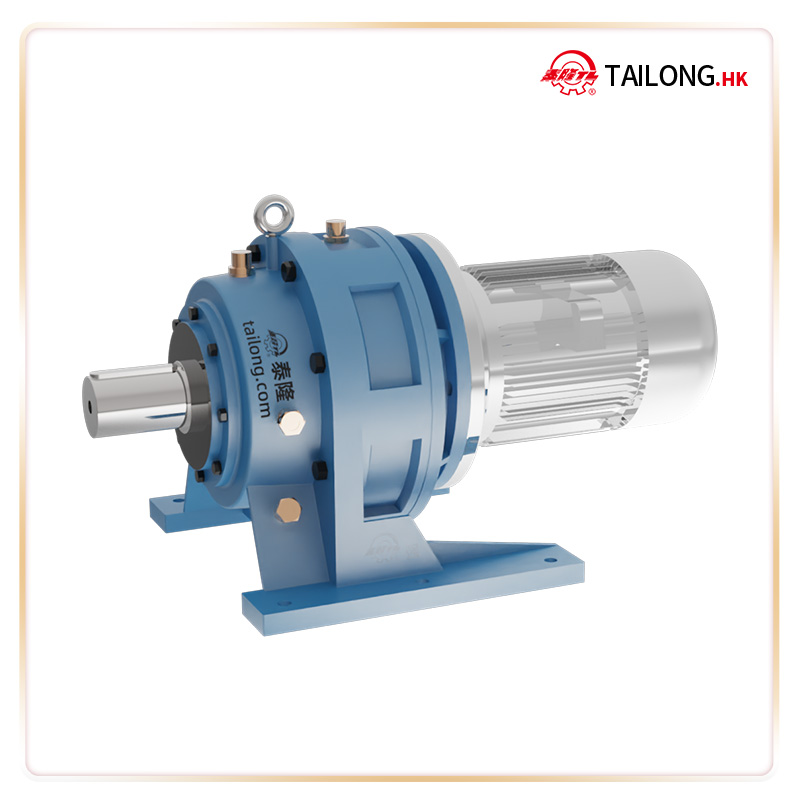

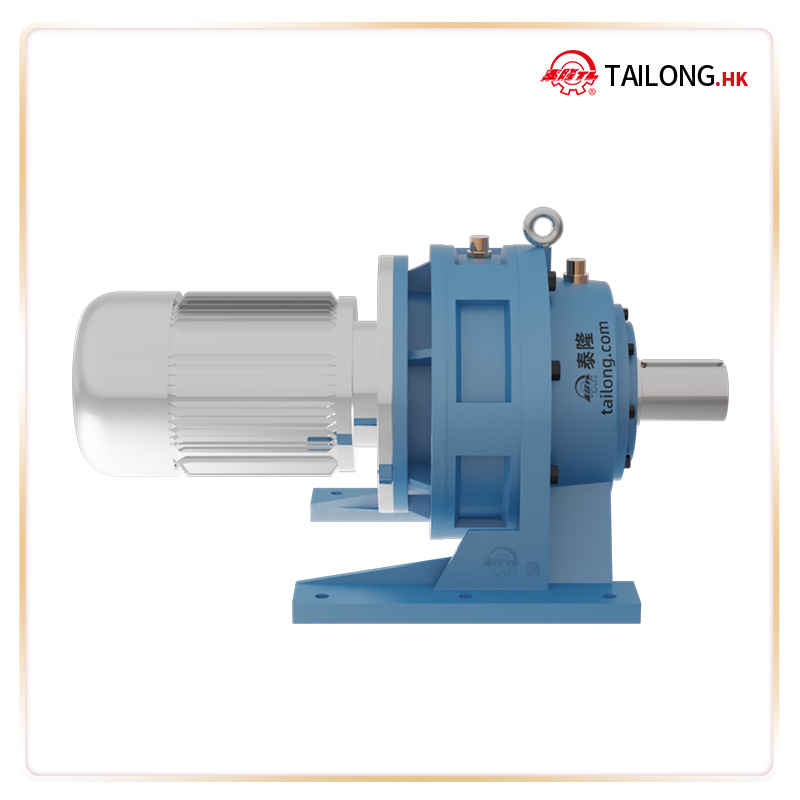

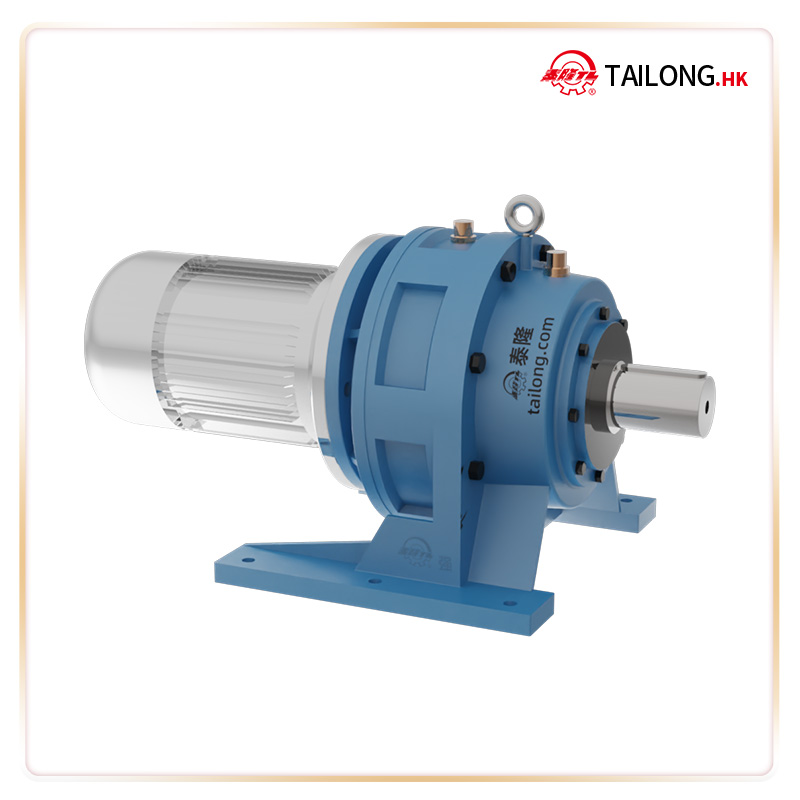

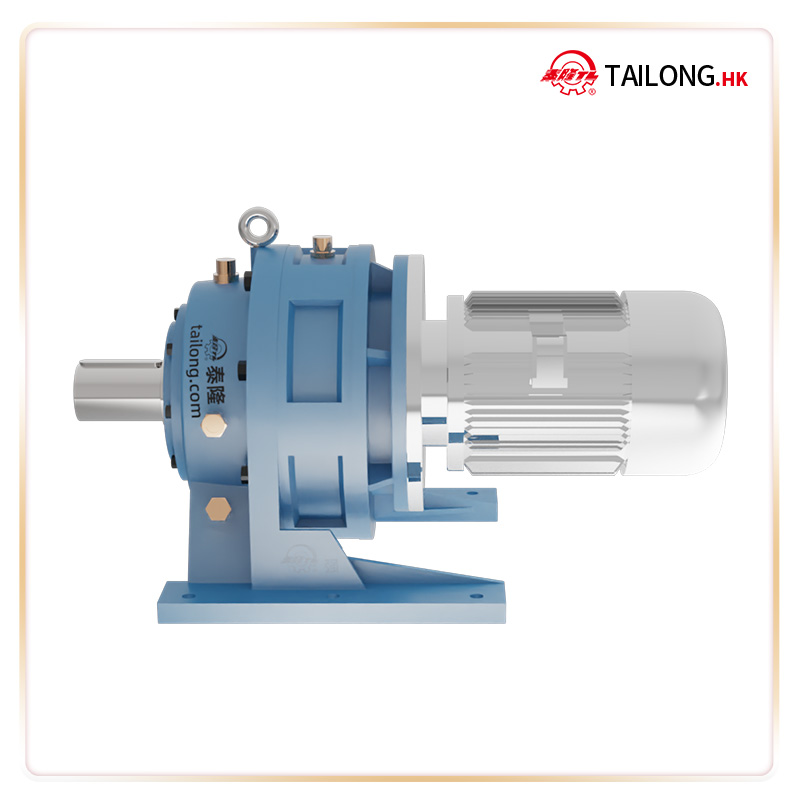

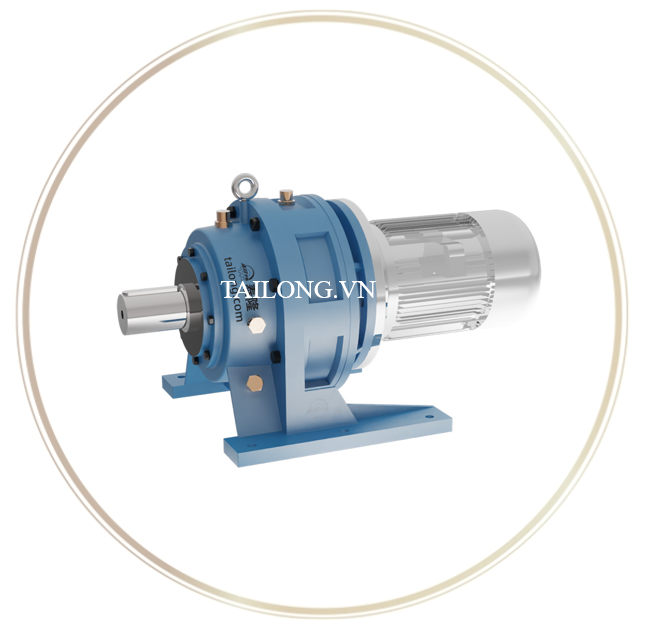

Bộ giảm tốc Cycloid XW(D)8 là một trong những model quan trọng thuộc dòng Bộ Giảm Tốc Bánh Răng Kim Cycloid XW(D) do Tập đoàn Tailong sản xuất và được Cầu trục Đại Việt phân phối độc quyền tại Việt Nam. Đây là loại hộp giảm tốc sử dụng cơ cấu truyền động bánh răng kim cycloid (cycloidal pin wheel drive), mang lại hiệu suất cao, mô-men xoắn lớn và kích thước gọn nhẹ so với các loại hộp số thông thường.
Nhờ đặc tính chịu tải cao, vận hành ổn định và tuổi thọ bền bỉ, sản phẩm XW(D)8 được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi tính chính xác, độ tin cậy và khả năng hoạt động liên tục.
1.2 Đặc trưng thiết kế
- Cấu trúc bánh răng kim cycloid: đảm bảo khả năng truyền tải ổn định, giảm sốc tải và chống quá tải tốt.
- Kích thước nhỏ – mô-men lớn: tỷ lệ công suất và trọng lượng vượt trội so với hộp giảm tốc thường.
- Hiệu suất truyền động cao (lên tới 93–96%), giảm tổn thất năng lượng.
- Thiết kế đồng trục, nhỏ gọn: dễ dàng lắp đặt trong các không gian hạn chế.
- Khả năng làm việc liên tục: phù hợp với dây chuyền sản xuất 24/7.
- Tuổi thọ dài hạn: nhờ cấu tạo bánh răng kim chịu mài mòn và hệ thống bôi trơn tối ưu.
1.3 Ưu điểm nổi bật so với các dòng khác
- Khả năng chịu tải vượt trội: do số điểm ăn khớp nhiều hơn bánh răng thường.
- Vận hành êm ái, ít rung ồn, ngay cả trong tải trọng nặng.
- Độ chính xác cao, thích hợp cho ngành cơ khí và tự động hóa.
- Tiết kiệm chi phí bảo trì, nhờ ít linh kiện hao mòn.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật (Tiếng Việt) |
Thông số kỹ thuật |
|---|---|---|
|
Type |
Loại sản phẩm |
8 |
|
H₀ |
Chiều cao tâm trục (center height) |
250 mm |
|
A₁ |
Kích thước lắp đặt ngang từ tâm |
35 mm |
|
A₀ |
Kích thước tổng chiều ngang |
380 mm |
|
B₁ |
Kích thước lắp đặt dọc từ tâm |
85 mm |
|
B₀ |
Kích thước tổng chiều dọc |
480 mm |
|
h |
Chiều cao chân đế |
35 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bu lông đế |
4 – Ø28 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
90 mm |
|
b₁ |
Chiều rộng then trục ra |
25 mm |
|
c₁ |
Độ sâu rãnh then trục ra |
95 mm |
|
l₁ |
Chiều dài trục ra |
120 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
45 mm |
|
b₂ |
Chiều rộng then trục vào |
14 mm |
|
c₂ |
Độ sâu rãnh then trục vào |
48.5 mm |
|
l₂ |
Chiều dài trục vào |
70 mm |
|
B |
Chiều rộng tổng thể máy |
530 mm |
|
D |
Đường kính ngoài tổng thể |
435 mm |
|
A |
Kích thước ngang tổng thể máy |
440 mm |
|
H |
Chiều cao tổng thể |
542 mm |
|
L |
Chiều dài máy loại trục đôi (double shaft type) |
607 mm |
|
L₁ |
Chiều dài máy loại nối trực tiếp (direct coupling type) |
453 mm |
|
S |
Ren lỗ tâm trục |
M16 |
|
Double shaft weight |
Trọng lượng loại trục đôi |
240 kg |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XW(D)8
3.1 Ứng dụng công nghiệp
Bộ giảm tốc Cycloid XW(D)8 được ứng dụng rộng rãi trong nhiều ngành công nghiệp yêu cầu mô-men xoắn lớn, vận hành ổn định và độ chính xác cao, bao gồm:
- Ngành cầu trục & thiết bị nâng hạ: dùng cho cơ cấu nâng, di chuyển, quay.
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền.
- Ngành thép & luyện kim: điều khiển máy cán, lò quay, hệ thống nâng hạ.
- Ngành năng lượng: thiết bị phát điện, tua-bin, hệ thống bơm công suất lớn.
- Ngành chế biến gỗ, giấy, nhựa: ứng dụng trong máy ép, máy cán, máy trộn.
- Ngành tự động hóa & robot công nghiệp: kết hợp với động cơ servo để điều khiển chính xác.
3.2 Lợi ích vượt trội khi sử dụng XW(D)8
- Mô-men xoắn lớn trong thiết kế nhỏ gọn, tối ưu không gian lắp đặt.
- Độ bền và tuổi thọ dài, vận hành ổn định trong môi trường khắc nghiệt.
- Tiết kiệm năng lượng, giảm chi phí vận hành lâu dài.
- Độ chính xác cao, phù hợp với dây chuyền sản xuất tự động.
- Khả năng chịu tải và chống quá tải tốt, đảm bảo an toàn cho thiết bị và hệ thống.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
