1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

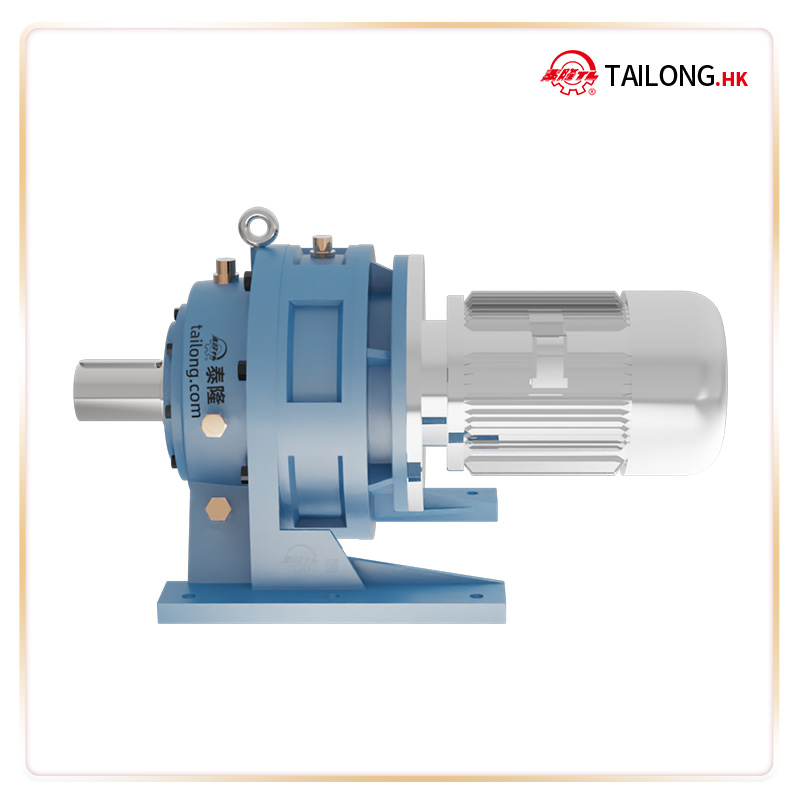

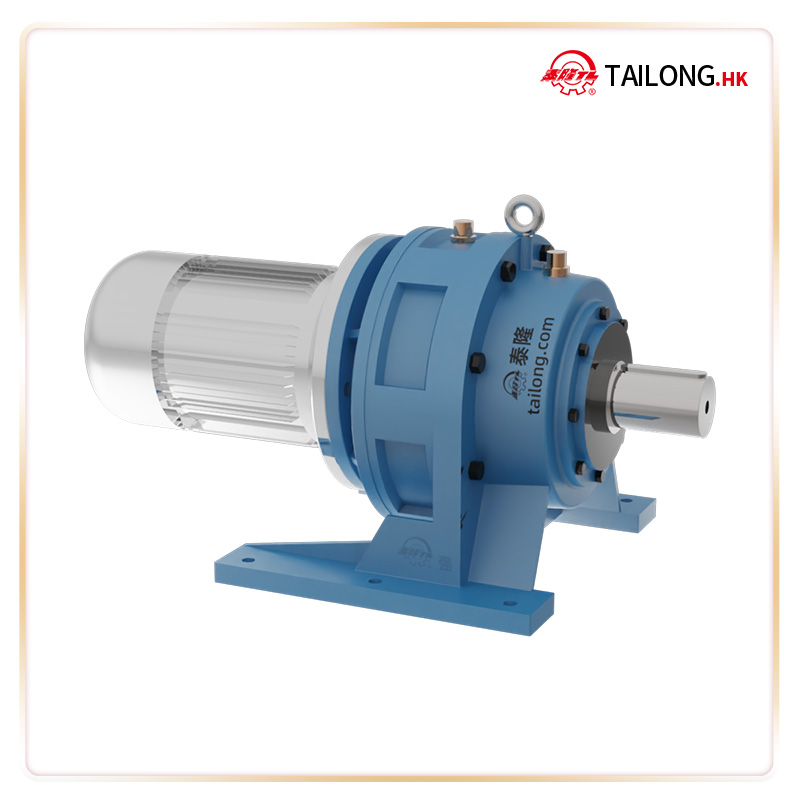

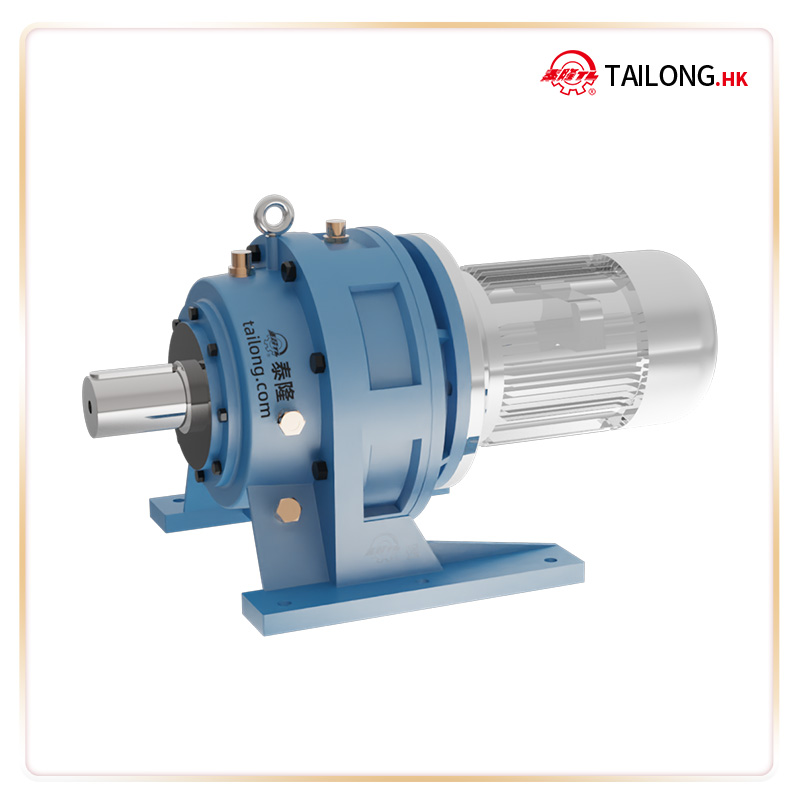

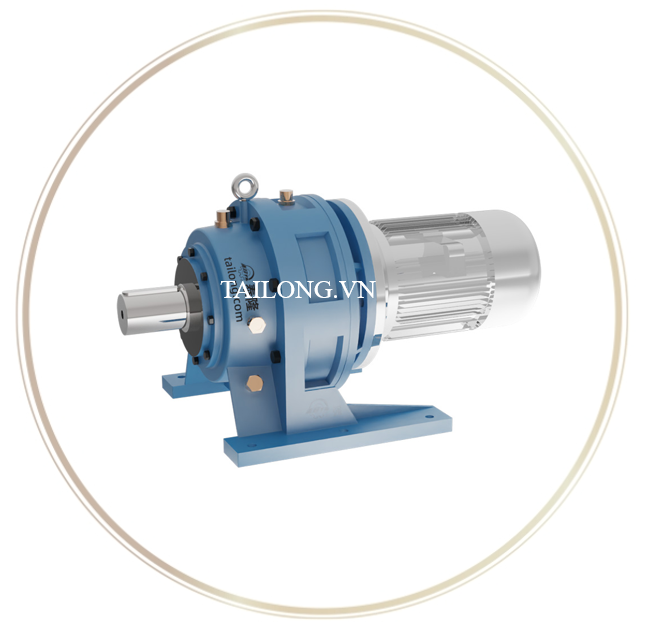

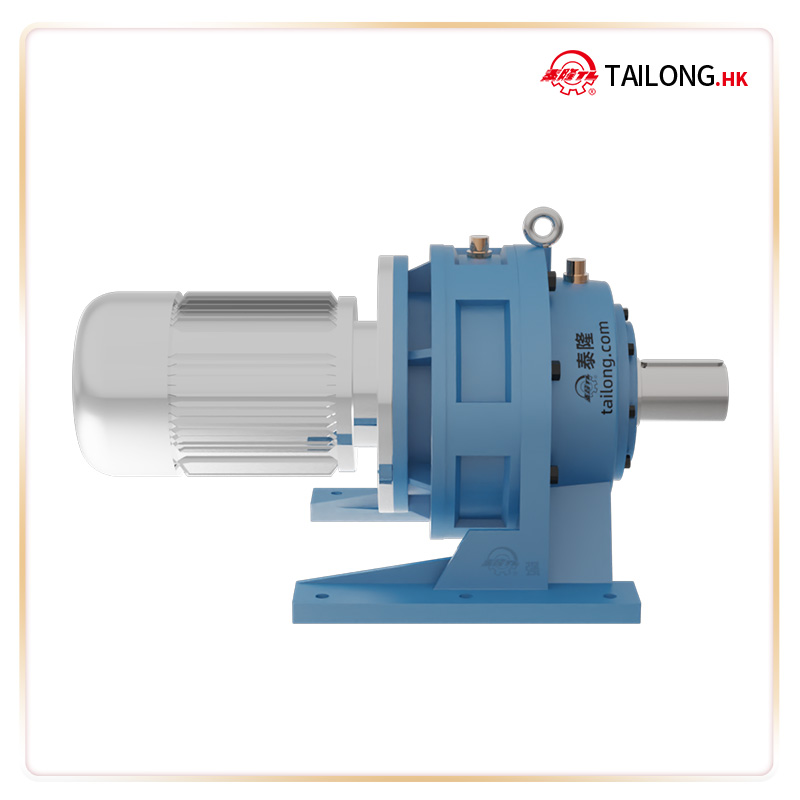

Bộ giảm tốc Cycloid XW(D)4 là một model tiêu biểu trong dòng Bộ giảm tốc bánh răng kim Cycloid XW(D) do Tập đoàn Tailong sản xuất, được phân phối độc quyền tại Việt Nam bởi Cầu trục Đại Việt. Đây là loại hộp số ứng dụng nguyên lý truyền động cycloid (bánh răng kim), cho khả năng truyền mô-men lớn, hiệu suất cao, vận hành êm ái và tuổi thọ lâu dài.
Với thiết kế nhỏ gọn nhưng mạnh mẽ, XW(D)4 mang đến giải pháp tối ưu cho các hệ thống truyền động công nghiệp hiện đại, đặc biệt trong những môi trường yêu cầu làm việc liên tục, chịu tải cao và hạn chế không gian lắp đặt.
1.2 Đặc trưng thiết kế
- Cấu trúc bánh răng Cycloid: nhiều điểm ăn khớp đồng thời, phân bổ tải trọng đều, giảm mài mòn.
- Hiệu suất truyền động cao (lên tới 93–97%) nhờ giảm thiểu tổn thất ma sát.
- Kích thước nhỏ gọn hơn nhiều so với các hộp giảm tốc truyền thống có cùng công suất.
- Vận hành êm ái, độ ồn thấp, phù hợp với môi trường sản xuất yêu cầu yên tĩnh.
- Độ bền vượt trội: linh kiện chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt bề mặt.
- Thiết kế linh hoạt: có thể lắp trục thẳng, trục đứng hoặc kết hợp với động cơ điện, servo.
1.3 Ưu điểm so với các loại hộp giảm tốc khác
- Tải trọng va đập tốt, hoạt động ổn định trong điều kiện làm việc khắc nghiệt.
- Tỉ số truyền rộng, có thể kết hợp nhiều tầng để đạt tốc độ mong muốn.
- Bảo trì đơn giản, tuổi thọ dài, giảm chi phí vận hành.
- Độ tin cậy cao, ít hỏng hóc so với hộp giảm tốc bánh răng thường.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật (Tiếng Việt) |
Thông số kỹ thuật |
|---|---|---|
|
Type |
Loại sản phẩm |
4 |
|
H₀ |
Chiều cao tâm trục (center height) |
150 mm |
|
A₁ |
Kích thước lắp đặt ngang từ tâm |
95 mm |
|
A₀ |
Kích thước tổng chiều ngang |
145 mm |
|
B₁ |
Kích thước lắp đặt dọc từ tâm |
60 mm |
|
B₀ |
Kích thước tổng chiều dọc |
290 mm |
|
h |
Chiều cao chân đế |
22 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bu lông đế |
4 – Ø19 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
45 mm |
|
b₁ |
Chiều rộng then trục ra |
14 mm |
|
c₁ |
Độ sâu rãnh then trục ra |
48.5 mm |
|
l₁ |
Chiều dài trục ra |
74 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
22 mm |
|
b₂ |
Chiều rộng then trục vào |
6 mm |
|
c₂ |
Độ sâu rãnh then trục vào |
24.5 mm |
|
l₂ |
Chiều dài trục vào |
40 mm |
|
B |
Chiều rộng tổng thể máy |
330 mm |
|
D |
Đường kính ngoài tổng thể |
240 mm |
|
A |
Kích thước ngang tổng thể máy |
195 mm |
|
H |
Chiều cao tổng thể |
318 mm |
|
L |
Chiều dài máy loại trục đôi (double shaft type) |
348 mm |
|
L₁ |
Chiều dài máy loại nối trực tiếp (direct coupling type) |
268 mm |
|
S |
Ren lỗ tâm trục |
M10 |
|
Double shaft weight |
Trọng lượng loại trục đôi |
38 kg |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XW(D)4
3.1 Ứng dụng công nghiệp
Nhờ thiết kế cycloid độc đáo và khả năng chịu tải cao, hộp giảm tốc XW(D)4 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Ngành cầu trục & thiết bị nâng hạ: truyền động cho cơ cấu nâng, di chuyển.
- Ngành xi măng & khai khoáng: sử dụng trong băng tải, gầu tải, máy nghiền.
- Ngành luyện kim & thép: máy cán, lò quay, hệ thống vận chuyển nguyên liệu.
- Ngành năng lượng: ứng dụng trong thiết bị phát điện, hệ thống tua-bin.
- Ngành chế biến gỗ, giấy & nhựa: máy ép, máy trộn, máy cán tốc độ chậm.
- Ngành tự động hóa & robot: kết hợp với servo motor để tăng độ chính xác và ổn định.
3.2 Lợi ích vượt trội khi sử dụng XW(D)4
- Tiết kiệm không gian lắp đặt nhờ thiết kế nhỏ gọn, công suất lớn.
- Hiệu suất cao, tiết kiệm năng lượng, giảm chi phí sản xuất.
- Vận hành ổn định, độ ồn thấp, tăng năng suất và an toàn cho dây chuyền.
- Tuổi thọ lâu dài, ít bảo trì, phù hợp sản xuất liên tục.
- Khả năng tùy biến linh hoạt, đáp ứng nhiều nhu cầu truyền động khác nhau.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
