1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

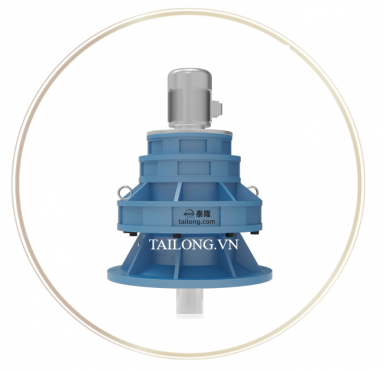

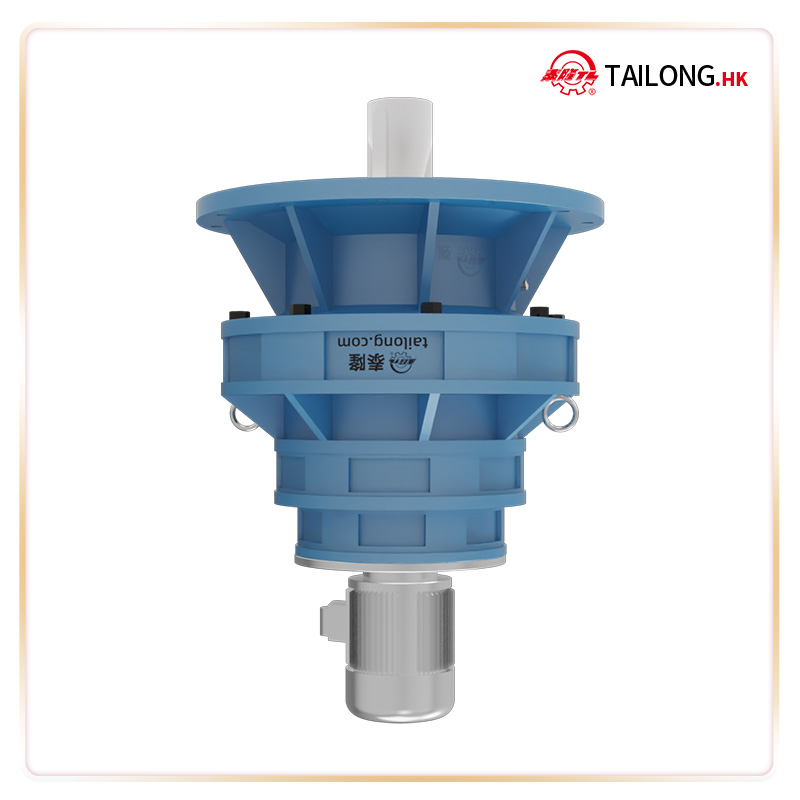

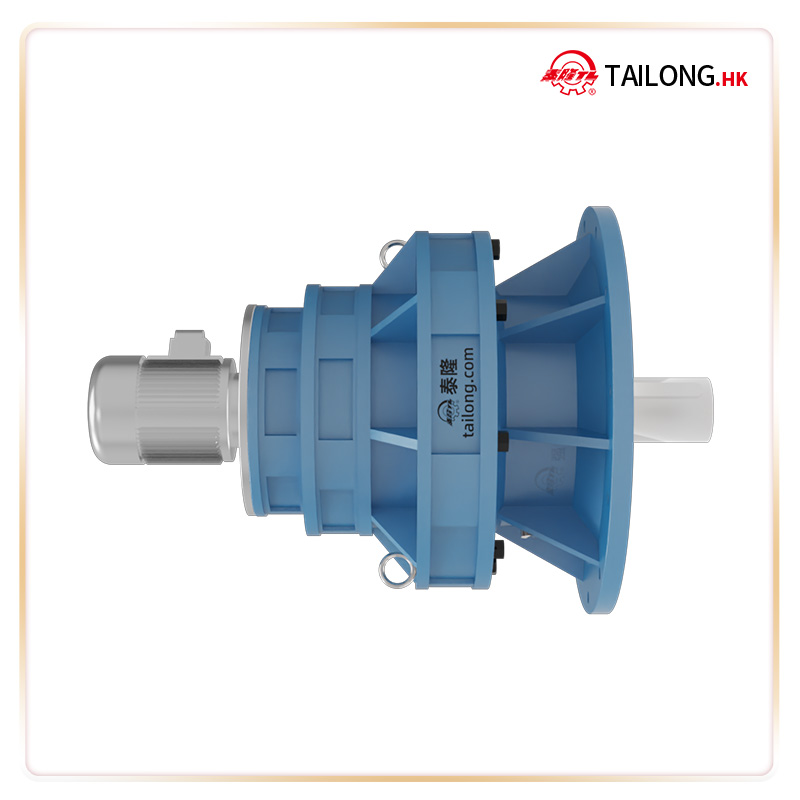

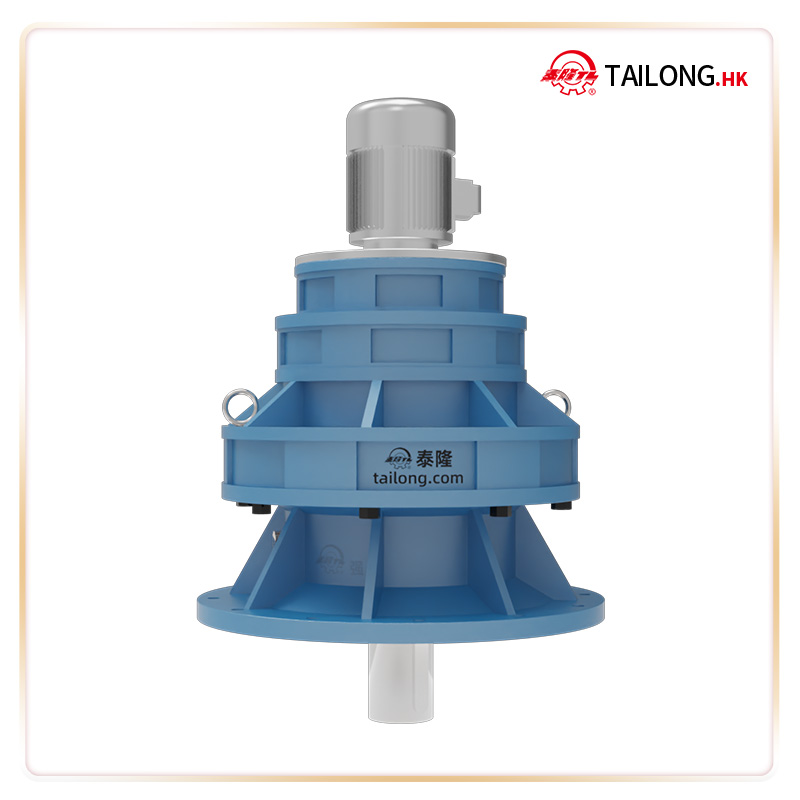

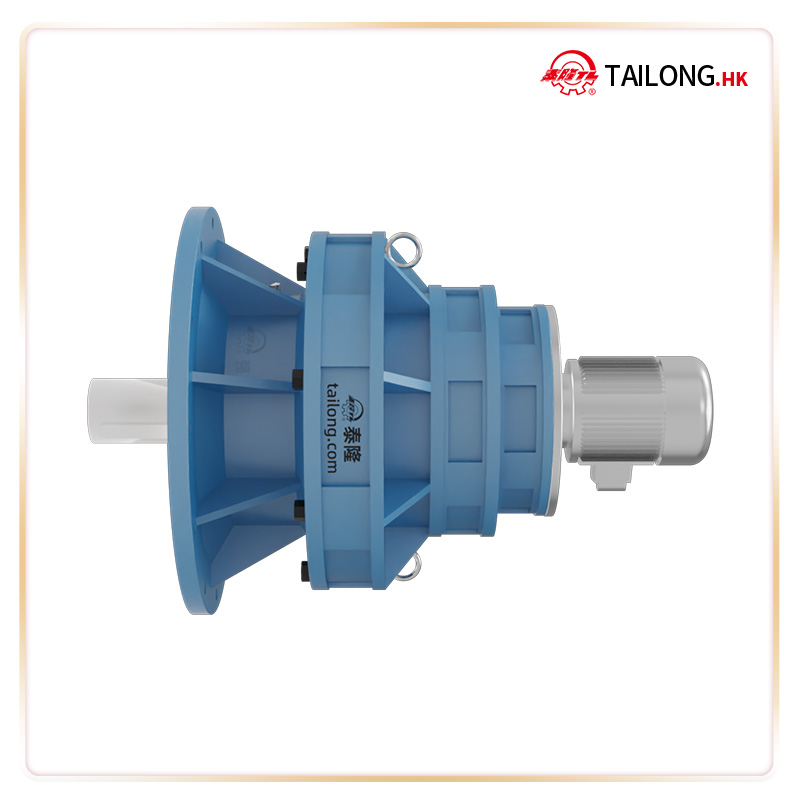

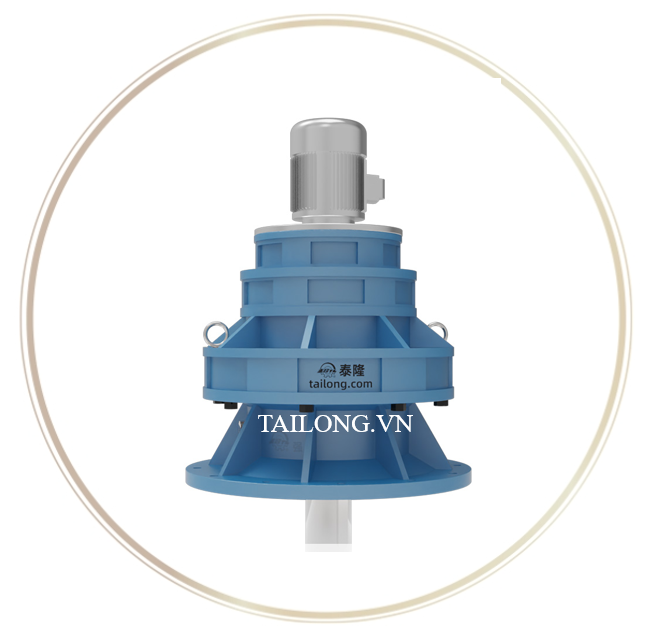

Bộ giảm tốc Cycloid XLS(D)953 ba cấp truyền động là một trong những model cao cấp thuộc dòng Bộ giảm tốc bánh răng kim Cycloid XLS(D) do Tập đoàn Tailong nghiên cứu và chế tạo. Sản phẩm được thiết kế dựa trên cơ chế truyền động Cycloid (bánh răng kim) – một giải pháp kỹ thuật nổi bật nhờ khả năng chịu tải cao, vận hành êm ái và hiệu suất vượt trội.
So với các loại hộp giảm tốc thông thường, XLS(D)953 ba cấp có lợi thế tỉ số truyền lớn trong kích thước nhỏ gọn, đáp ứng những hệ thống công nghiệp yêu cầu mô-men xoắn lớn, độ chính xác cao và hoạt động liên tục.
1.2 Đặc trưng thiết kế
- Ba cấp truyền động Cycloid: kết hợp nhiều tầng giảm tốc, giúp tăng phạm vi tỉ số truyền và khả năng chịu tải.
- Kích thước gọn – mô-men xoắn lớn: cho phép lắp đặt trong không gian hạn chế nhưng vẫn đảm bảo công suất.
- Bánh răng Cycloid (bánh răng kim) được chế tạo chính xác, bền bỉ, chịu được va đập và tải trọng thay đổi.
- Hiệu suất truyền động cao (lên tới 90–94%), giảm tổn thất năng lượng.
- Vỏ hộp đúc chắc chắn, đảm bảo độ ổn định khi vận hành trong điều kiện khắc nghiệt.
1.3 Ưu điểm nổi bật so với các dòng giảm tốc khác
- Khả năng chịu tải gấp nhiều lần so với hộp giảm tốc bánh răng thông thường cùng kích thước.
- Độ tin cậy và tuổi thọ dài hạn, thích hợp với các hệ thống sản xuất liên tục.
- Hoạt động ổn định, ít rung lắc, độ ồn thấp.
- Thiết kế mô-đun ba cấp linh hoạt, dễ dàng kết hợp với nhiều loại động cơ khác nhau.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
D₁ |
Chiều dài chân đế lắp đặt |
520 mm |
|
D₂ |
Khoảng cách tâm lỗ theo chiều ngang |
455 mm |
|
E |
Khoảng cách giữa 2 tâm lỗ dọc trục |
170 mm |
|
h |
Chiều cao gờ chân đế |
35 mm |
|
R |
Khoảng cách mép chân đế đến tâm lỗ bắt vít |
8 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bắt vít chân đế |
12 lỗ – 24 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
100 mm |
|
b₁ |
Chiều rộng then trục ra |
28 mm |
|
c₁ |
Độ sâu then trục ra |
106 mm |
|
l₁ |
Chiều dài trục ra |
129 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
18 mm |
|
b₂ |
Chiều rộng then trục vào |
6 mm |
|
c₂ |
Độ sâu then trục vào |
20.5 mm |
|
l₂ |
Chiều dài trục vào |
35 mm |
|
D |
Tổng chiều cao thân máy |
580 mm |
|
L |
Chiều dài tổng thể (kiểu trục đôi) |
847 mm |
|
L₁ |
Chiều dài kiểu nối trực tiếp |
776 mm |
|
S |
Đường kính lỗ tâm trục |
M20 |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XLS(D)953
3.1 Ứng dụng công nghiệp
Bộ giảm tốc XLS(D)953 ba cấp được ứng dụng trong nhiều ngành công nghiệp nặng và dây chuyền sản xuất đòi hỏi mô-men xoắn lớn và độ chính xác cao, bao gồm:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, máy nghiền, gầu tải.
- Ngành luyện kim & thép: ứng dụng trong máy cán, hệ thống nâng hạ, lò quay.
- Ngành hóa chất & vật liệu xây dựng: hộp số cho máy khuấy, máy trộn, thiết bị ép.
- Ngành cầu trục & thiết bị nâng hạ: tích hợp vào cơ cấu nâng, di chuyển cầu trục công nghiệp.
- Ngành chế biến giấy, nhựa & thực phẩm: các dây chuyền yêu cầu độ ổn định và độ chính xác cao.
3.2 Lợi ích vượt trội khi sử dụng XLS(D)953
- Mô-men xoắn cực lớn trong kích thước nhỏ gọn, tối ưu không gian lắp đặt.
- Vận hành ổn định và an toàn, ngay cả trong điều kiện tải nặng, liên tục.
- Tuổi thọ dài, giảm chi phí bảo trì, mang lại hiệu quả kinh tế lâu dài.
- Tỉ số truyền linh hoạt, phù hợp nhiều ứng dụng công nghiệp khác nhau.
- Tiết kiệm năng lượng, nâng cao hiệu quả vận hành của dây chuyền sản xuất.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917800986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
