1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

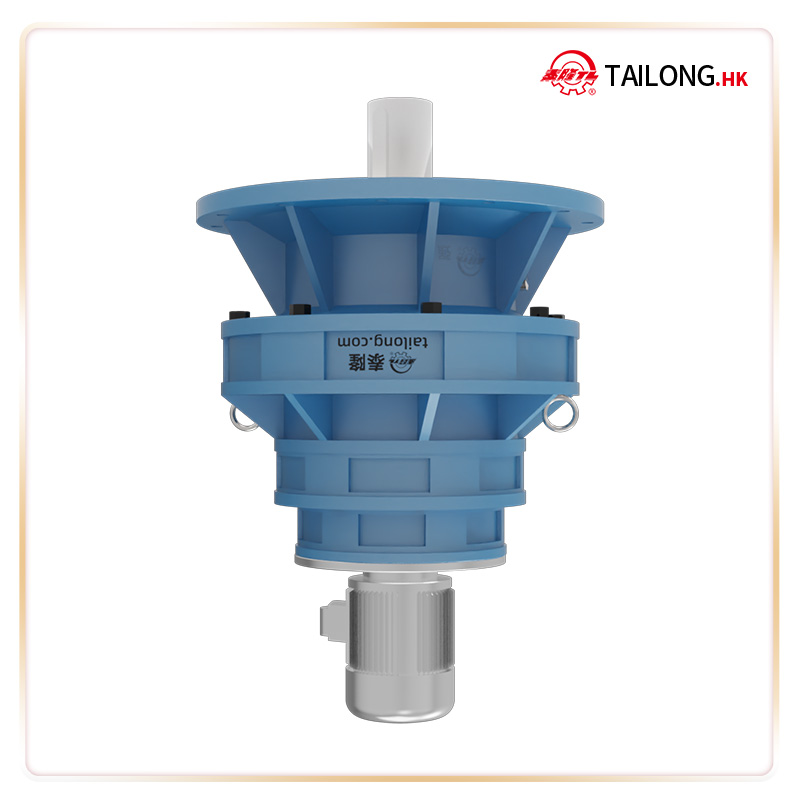

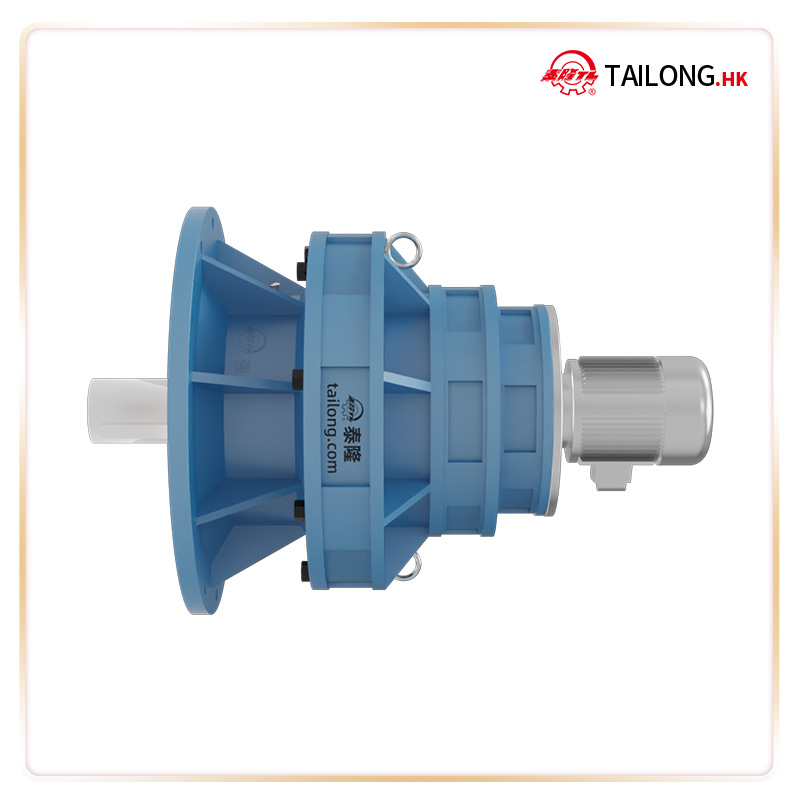

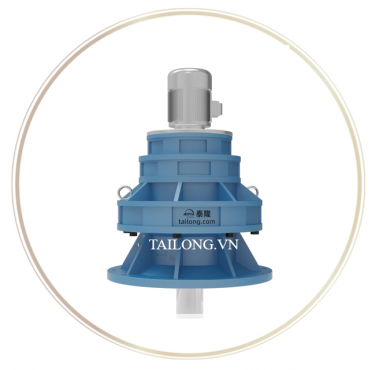

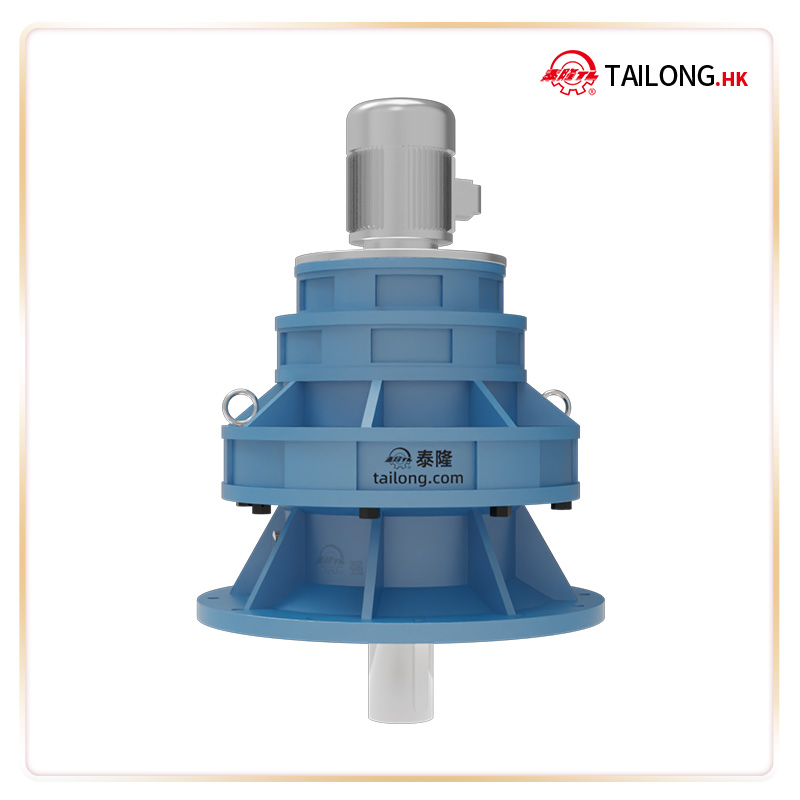

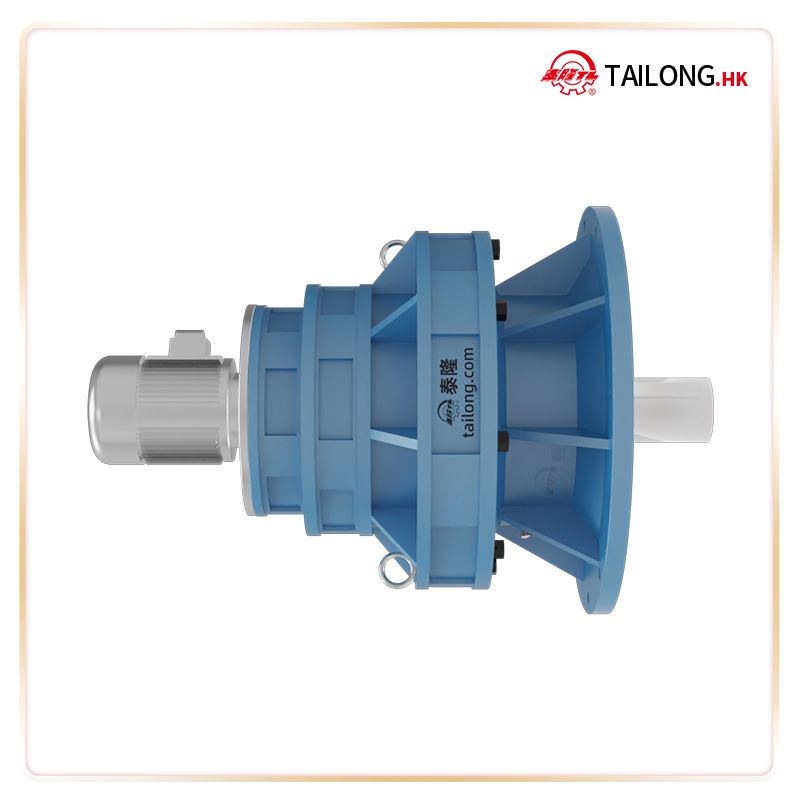

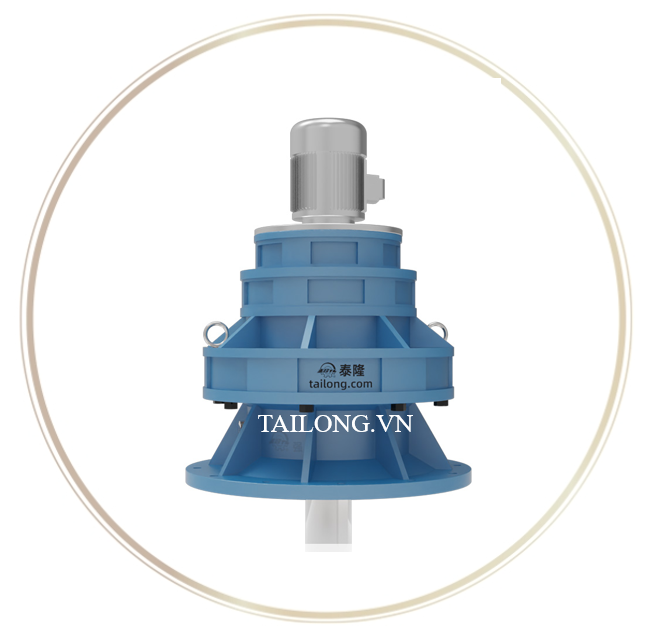

Bộ giảm tốc Cycloid XLS(D)842 Ba cấp truyền động là một trong những model cao cấp thuộc dòng bộ giảm tốc bánh răng kim Cycloid XLS(D) do Tập đoàn Tailong chế tạo và được Cầu trục Đại Việt phân phối chính hãng tại Việt Nam.
Sản phẩm được thiết kế với cơ chế truyền động cycloid độc đáo, kết hợp ba cấp giảm tốc liên hoàn, mang đến tỉ số truyền lớn, mô-men xoắn cao và độ ổn định vượt trội so với các dòng giảm tốc truyền thống.
1.2 Đặc trưng thiết kế
- Cơ cấu bánh răng kim cycloid: sử dụng các đĩa cycloid ăn khớp với chốt kim, giảm mài mòn và tăng tuổi thọ.
- Ba cấp truyền động: cho phép đạt tỉ số truyền rất lớn trong kích thước nhỏ gọn.
- Kết cấu chắc chắn: vỏ hộp được đúc từ gang hoặc thép chịu lực, chống rung, giảm chấn.
- Độ chính xác cao: vận hành êm ái, độ ồn thấp, thích hợp cho môi trường công nghiệp liên tục.
- Khả năng chịu tải vượt trội: thiết kế tối ưu giúp phân phối lực đều, giảm áp lực cục bộ trên bánh răng.
1.3 Ưu điểm nổi bật
- Kích thước nhỏ – mô-men xoắn lớn, tối ưu không gian lắp đặt.
- Hiệu suất cao và ổn định, đặc biệt trong các ứng dụng tải nặng, làm việc liên tục.
- Tuổi thọ dài, ít hỏng hóc nhờ giảm ma sát trong cơ cấu cycloid.
- Khả năng truyền động đa dạng, dễ dàng kết nối với các loại động cơ khác nhau.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
D₁ |
Chiều dài chân đế lắp đặt |
450 mm |
|
D₂ |
Khoảng cách tâm lỗ theo chiều ngang |
400 mm |
|
E |
Khoảng cách giữa 2 tâm lỗ dọc trục |
112 mm |
|
h |
Chiều cao gờ chân đế |
30 mm |
|
R |
Khoảng cách mép chân đế đến tâm lỗ bắt vít |
6 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bắt vít chân đế |
12 lỗ – 24 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
90 mm |
|
b₁ |
Chiều rộng then trục ra |
25 mm |
|
c₁ |
Độ sâu then trục ra |
95 mm |
|
l₁ |
Chiều dài trục ra |
110 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
15 mm |
|
b₂ |
Chiều rộng then trục vào |
5 mm |
|
c₂ |
Độ sâu then trục vào |
17 mm |
|
l₂ |
Chiều dài trục vào |
25 mm |
|
D |
Tổng chiều cao thân máy |
490 mm |
|
L |
Chiều dài tổng thể (kiểu trục đôi) |
693 mm |
|
L₁ |
Chiều dài kiểu nối trực tiếp |
640 mm |
|
S |
Đường kính lỗ tâm trục |
M16 |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XLS(D)842
3.1 Ứng dụng công nghiệp
Bộ giảm tốc Cycloid XLS(D)842 Ba cấp truyền động được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi hiệu suất cao và độ bền bỉ lâu dài, điển hình như:
- Ngành xi măng & khai khoáng: truyền động cho băng tải, máy nghiền, máy trộn.
- Ngành thép & luyện kim: vận hành ổn định trong máy cán, lò quay, thiết bị nâng hạ.
- Ngành năng lượng: ứng dụng trong tua-bin, máy phát điện, hệ thống bơm công suất lớn.
- Ngành chế biến gỗ, giấy & nhựa: hộp số cho máy ép, máy cán, máy khuấy.
- Ngành cầu trục & cơ khí chế tạo: lắp đặt trong cơ cấu nâng, hạ và truyền động cho thiết bị công nghiệp nặng.
3.2 Lợi ích khi sử dụng XLS(D)842
- Tỉ số truyền cực lớn, đáp ứng tốt nhu cầu giảm tốc sâu.
- Khả năng chịu tải cao, thích hợp cho dây chuyền sản xuất công suất lớn.
- Hoạt động ổn định, ít bảo trì, giảm chi phí vận hành lâu dài.
- Độ ồn thấp, hiệu suất cao, nâng cao năng suất và chất lượng vận hành.
- Thiết kế bền chắc, tuổi thọ dài, mang lại giải pháp truyền động tối ưu cho khách hàng công nghiệp.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
4.5. Thông Tin Liên Hệ và Hỗ Trợ
Hãy liên hệ ngay với Công ty CP Cầu Trục Đại Việt để được tư vấn và báo giá nhanh chóng:
- Hotline: 0917800986 / 0979670025
- Email: info@vnid.vn
- Website: tailong.vn
- Địa chỉ: Số 16 Ngõ Nhân Hòa, đường Hải Bối, xã Hải Bối, huyện Đông Anh, TP. Hà Nội
