1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

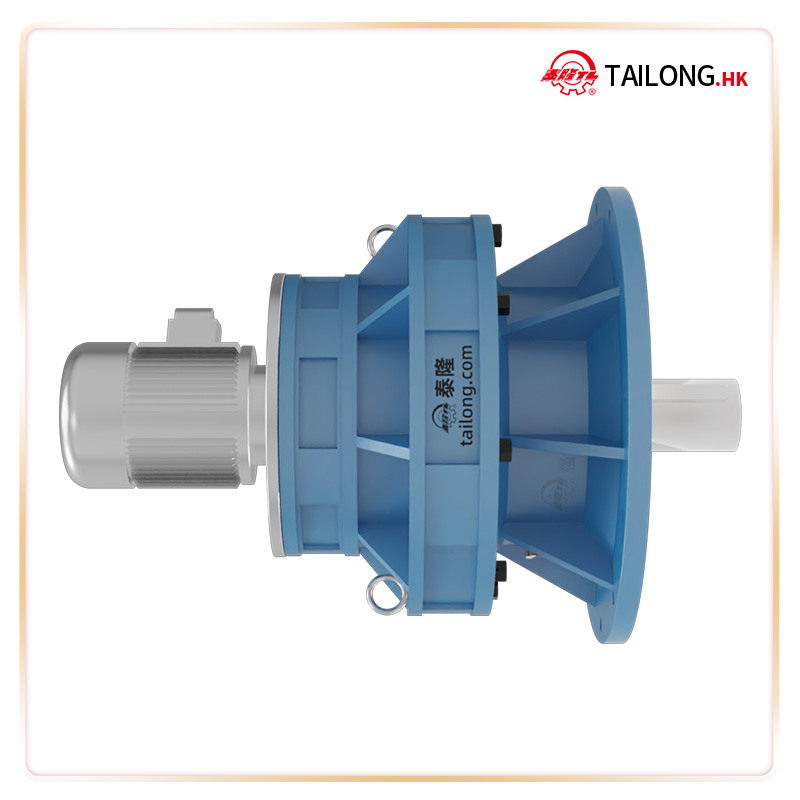

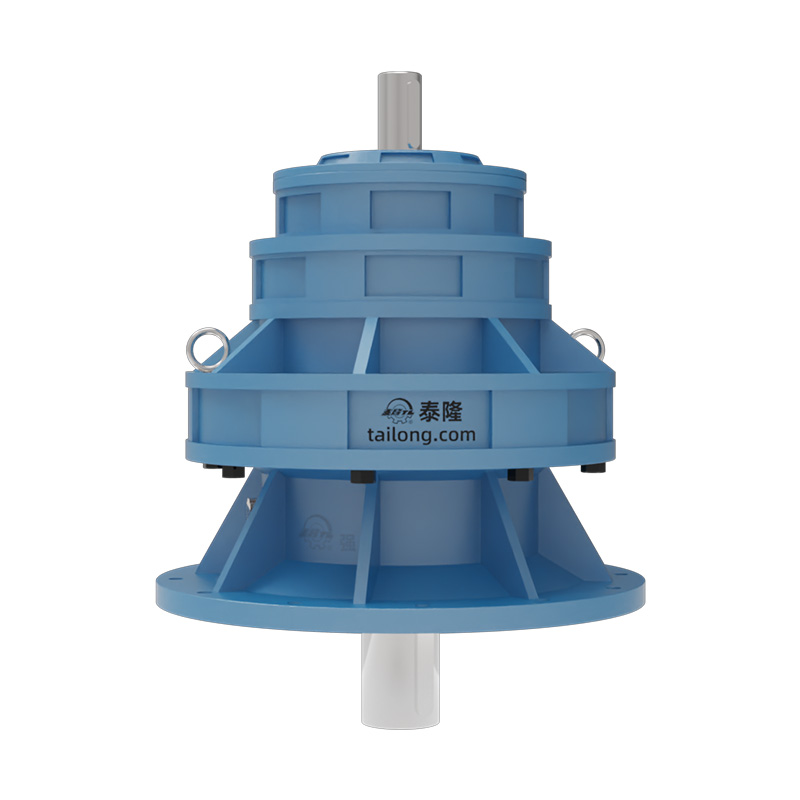

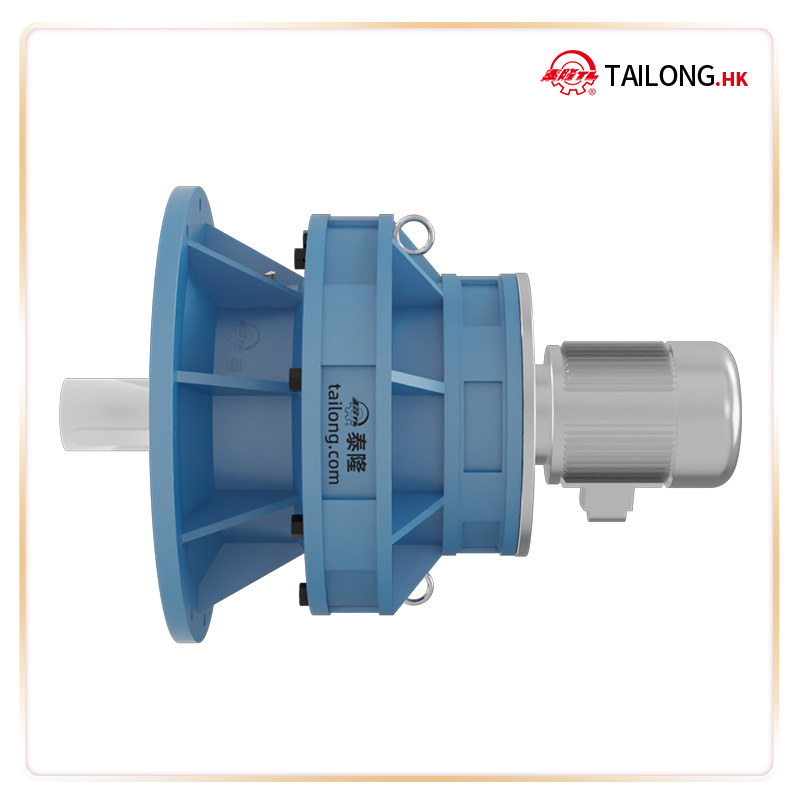

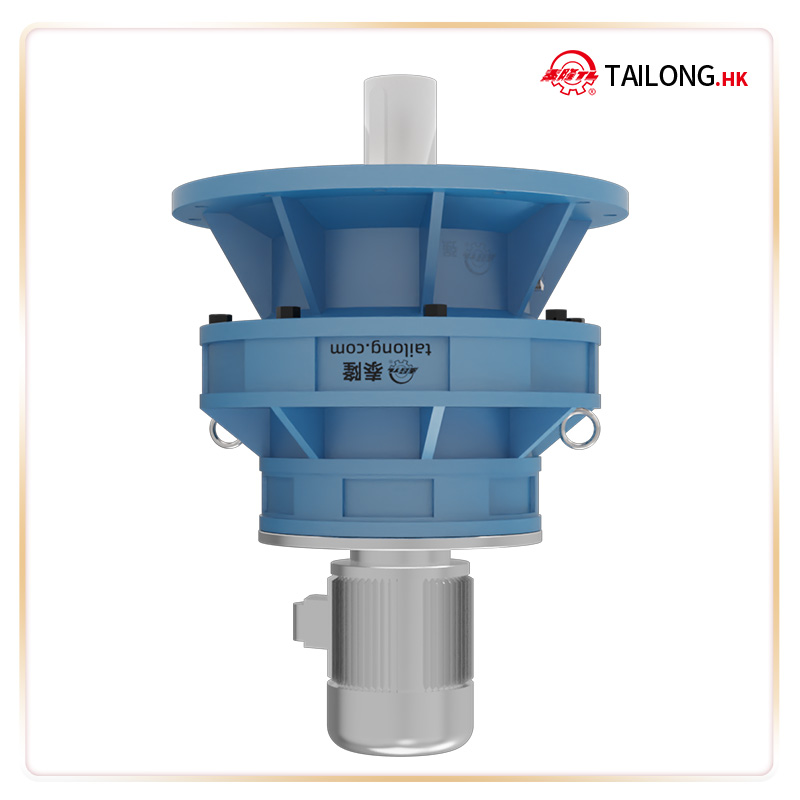

Bộ giảm tốc Cycloid XLE(D)95 là một trong những model tiêu biểu thuộc dòng Bộ giảm tốc bánh răng kim Cycloid XLE(D) do Tập đoàn Tailong nghiên cứu và sản xuất. Sản phẩm hiện đang được phân phối chính thức tại Việt Nam bởi Cầu trục Đại Việt.
Với cơ chế truyền động cycloid độc đáo, XLE(D)95 mang lại hiệu suất cao, khả năng chịu tải vượt trội và tuổi thọ bền lâu. Đây là giải pháp lý tưởng cho các hệ thống truyền động công nghiệp yêu cầu vận hành ổn định, kích thước nhỏ gọn nhưng mô-men xoắn lớn.
1.2 Đặc trưng thiết kế
- Cơ cấu truyền động Cycloid: sử dụng bánh răng kim (needle gears) ăn khớp toàn phần, giảm sốc tải và phân bổ đều tải trọng.
- Kích thước nhỏ gọn – mô-men lớn: so với hộp giảm tốc bánh răng thông thường, XLE(D)95 có khả năng truyền tải mô-men cao hơn trong cùng kích thước.
- Độ chính xác và hiệu suất cao: hiệu suất truyền động đạt 93–96%.
- Vật liệu chất lượng cao: bánh răng và chi tiết truyền động được chế tạo từ thép hợp kim, xử lý nhiệt bề mặt tăng độ bền và chống mài mòn.
- Độ ổn định và tuổi thọ dài hạn: ít hỏng hóc, giảm chi phí bảo trì.
1.3 Ưu điểm nổi bật của Cycloid XLE(D)95
- Khả năng chịu tải cao, đặc biệt với tải trọng va đập và tải thay đổi.
- Hoạt động êm ái, rung động thấp nhờ nguyên lý ăn khớp đồng thời nhiều răng.
- Thiết kế linh hoạt, có thể kết nối dễ dàng với động cơ điện, động cơ servo, động cơ thủy lực.
- Tuổi thọ dài hơn so với các loại hộp số bánh răng thường.
- Kết cấu nhỏ gọn, phù hợp không gian lắp đặt hạn chế.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ |
|---|---|---|
|
D₁ |
Đường kính mặt bích lớn để lắp đặt |
520 mm |
|
D₂ |
Đường kính vòng định tâm |
455 mm |
|
E |
Khoảng cách lỗ bắt vít theo phương dọc |
170 mm |
|
h |
Chiều cao gờ đỡ chân đế |
35 mm |
|
R |
Bán kính gờ đỡ chân đế |
8 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bắt vít chân đế |
12 lỗ - Ø24 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
100 mm |
|
b₁ |
Chiều rộng then trục ra |
28 mm |
|
c₁ |
Độ sâu then trục ra |
106 mm |
|
l₁ |
Chiều dài trục ra |
129 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
30 mm |
|
b₂ |
Chiều rộng then trục vào |
8 mm |
|
c₂ |
Độ sâu then trục vào |
33 mm |
|
l₂ |
Chiều dài trục vào |
45 mm |
|
D |
Tổng chiều cao thân máy |
580 mm |
|
L |
Chiều dài tổng thể kiểu trục đôi |
777 mm |
|
L₁ |
Chiều dài tổng thể kiểu nối trực tiếp |
685 mm |
|
S |
Đường kính lỗ tâm trục (center hole diameter) |
M20 |
|
Weight |
Trọng lượng (Kg) |
461 kg |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XLE(D)95
3.1 Ứng dụng công nghiệp
Với những ưu điểm vượt trội về thiết kế và khả năng chịu tải, bộ giảm tốc Cycloid XLE(D)95 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Ngành cầu trục & thiết bị nâng hạ: sử dụng trong cơ cấu nâng hạ, di chuyển tải nặng.
- Ngành xi măng & khai khoáng: truyền động cho băng tải, gầu tải, máy nghiền.
- Ngành luyện kim & thép: ứng dụng trong máy cán, máy quay lò luyện, máy đúc liên tục.
- Ngành chế biến gỗ, giấy, nhựa & thực phẩm: máy trộn, máy ép, máy đóng gói.
- Ngành năng lượng & môi trường: hệ thống bơm công suất lớn, thiết bị xử lý rác thải.
- Công nghệ tự động hóa & robot: kết hợp với động cơ servo để đạt độ chính xác cao.
3.2 Lợi ích khi sử dụng Cycloid XLE(D)95
- Hiệu suất cao, tiết kiệm năng lượng, tối ưu chi phí sản xuất.
- Mô-men xoắn lớn, tải trọng cao, đáp ứng các dây chuyền công nghiệp nặng.
- Vận hành liên tục ổn định, giảm thời gian ngừng máy.
- Chi phí bảo trì thấp, tuổi thọ dài, nâng cao hiệu quả đầu tư.
- Thiết kế linh hoạt, gọn nhẹ, dễ dàng lắp đặt và thay thế.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
