1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

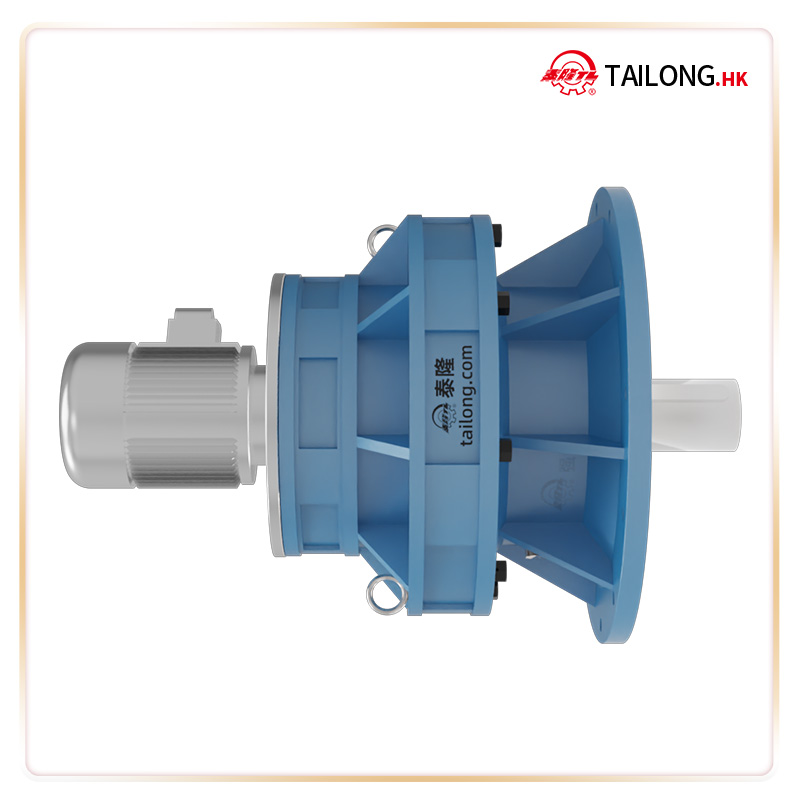

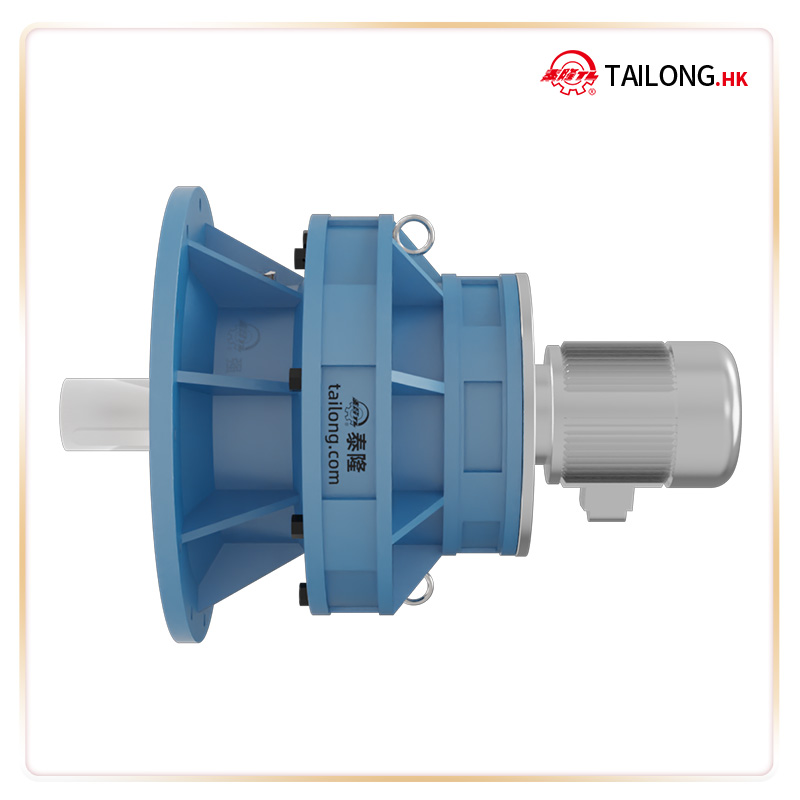

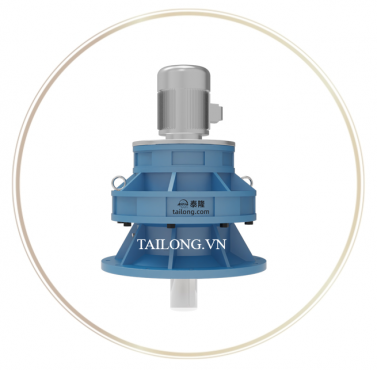

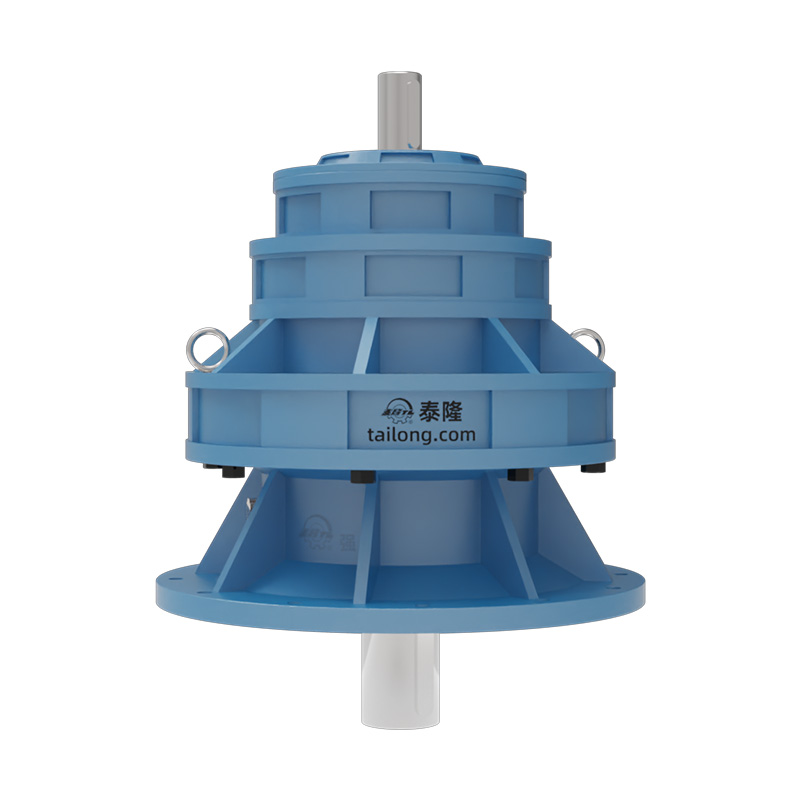

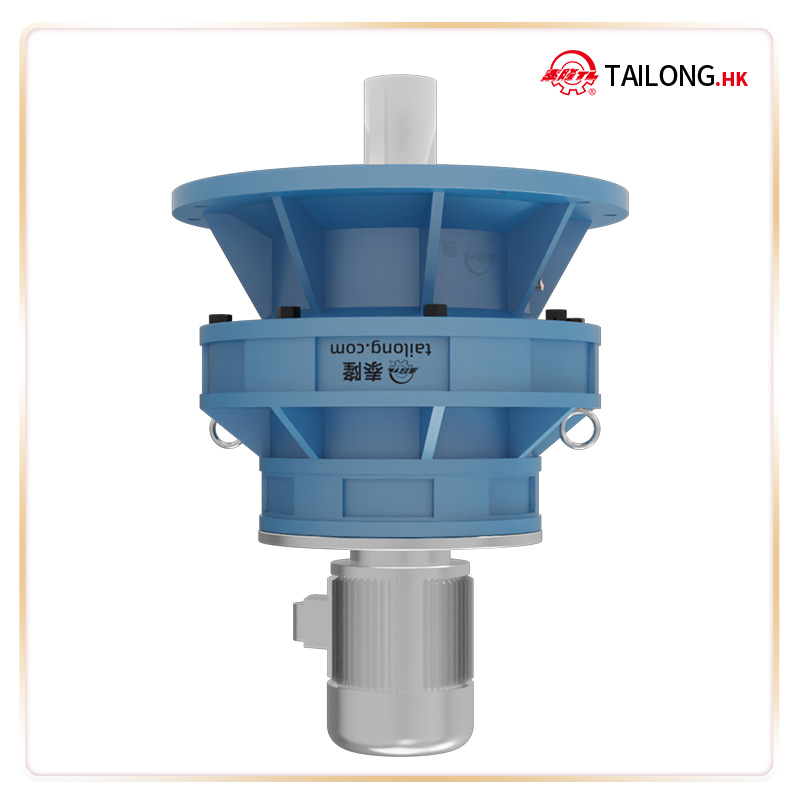

Bộ giảm tốc Cycloid XLE(D)63 là một trong những model thuộc dòng Bộ giảm tốc bánh răng kim Cycloid XLE(D) do Tập đoàn Tailong sản xuất và hiện được phân phối chính hãng tại Việt Nam bởi Cầu trục Đại Việt.
Khác với các loại hộp giảm tốc bánh răng thông thường, Cycloid XLE(D)63 ứng dụng cơ chế truyền động cycloidal (bánh răng kim) – trong đó, các bánh răng trụ lăn quay quanh bánh răng cycloid. Nhờ đó, sản phẩm đạt được tỉ số truyền lớn, hiệu suất cao và khả năng chịu tải vượt trội trong một thiết kế nhỏ gọn.
1.2 Đặc trưng thiết kế
- Cơ chế truyền động Cycloid: giúp phân bổ tải đều trên nhiều bánh răng, giảm ứng suất tập trung.
- Kích thước nhỏ gọn: cho mô-men xoắn đầu ra lớn hơn so với các dòng giảm tốc cùng công suất.
- Hiệu suất truyền động cao (lên tới 90–94%).
- Bánh răng và trục được chế tạo từ thép hợp kim tôi luyện, có độ bền và độ cứng cao.
- Kết cấu đồng tâm: dễ dàng kết hợp với motor điện, servo motor hoặc động cơ thủy lực.
- Đa dạng phương án lắp đặt: trục ngang, trục đứng, lắp chân đế hoặc mặt bích.
1.3 Ưu điểm nổi bật so với các dòng giảm tốc khác
- Tỉ số truyền lớn chỉ với 1 cấp, trong khi các loại giảm tốc bánh răng thường phải 2–3 cấp.
- Chịu tải sốc tốt, vận hành ổn định ngay cả trong môi trường công nghiệp nặng.
- Độ chính xác truyền động cao, ít rung lắc, phù hợp cho cả thiết bị tự động hóa.
- Tuổi thọ dài, giảm chi phí bảo trì.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ |
|---|---|---|
|
D₁ |
Đường kính mặt bích lớn để lắp đặt |
360 mm |
|
D₂ |
Đường kính vòng định tâm |
316 mm |
|
E |
Khoảng cách lỗ bắt vít theo phương dọc |
92 mm |
|
h |
Chiều cao gờ đỡ chân đế |
26 mm |
|
R |
Bán kính gờ đỡ chân đế |
5 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bắt vít chân đế |
8 lỗ - Ø19 mm |
|
d₁ (h6) |
Đường kính trục ra (output shaft) |
65 mm |
|
b₁ |
Chiều rộng then trục ra |
18 mm |
|
c₁ |
Độ sâu then trục ra |
69 mm |
|
l₁ |
Chiều dài trục ra |
80 mm |
|
d₂ (h6) |
Đường kính trục vào (input shaft) |
18 mm |
|
b₂ |
Chiều rộng then trục vào |
6 mm |
|
c₂ |
Độ sâu then trục vào |
20.5 mm |
|
l₂ |
Chiều dài trục vào |
35 mm |
|
D |
Tổng chiều cao thân máy |
400 mm |
|
L |
Chiều dài tổng thể kiểu trục đôi |
523 mm |
|
L₁ |
Chiều dài tổng thể kiểu nối trực tiếp |
452 mm |
|
S |
Đường kính lỗ tâm trục (center hole diameter) |
M12 |
|
Weight |
Trọng lượng (Kg) |
149 kg |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XLE(D)63
3.1 Ứng dụng công nghiệp
Với đặc tính kỹ thuật vượt trội, Bộ giảm tốc Cycloid XLE(D)63 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Ngành cầu trục & thiết bị nâng hạ: truyền động cho cơ cấu nâng và di chuyển.
- Ngành xi măng & khai khoáng: máy nghiền, băng tải, máy cấp liệu.
- Ngành luyện kim & thép: máy cán, máy trộn công suất lớn.
- Ngành chế biến gỗ, giấy, nhựa: truyền động cho máy ép, máy trộn, máy cắt.
- Ngành tự động hóa & robot công nghiệp: nhờ kích thước gọn và độ chính xác cao.
3.2 Lợi ích vượt trội khi sử dụng Cycloid XLE(D)63
- Hiệu suất cao, tiết kiệm năng lượng, tối ưu chi phí sản xuất.
- Mô-men xoắn lớn trong thiết kế nhỏ gọn, phù hợp các dây chuyền cần không gian hạn chế.
- Hoạt động ổn định, ít rung lắc, độ ồn thấp, tăng tuổi thọ máy móc.
- Khả năng chịu tải sốc và làm việc liên tục trong môi trường khắc nghiệt.
- Dễ dàng bảo trì, thay thế linh kiện sẵn có, tiết kiệm thời gian dừng máy.
4. Lý do chọn Bộ giảm tốc Cycloid tại Cầu Trục Đại Việt
4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu
Bộ giảm tốc Cycloid do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.
4.2. CO/CQ đầy đủ – Bảo hành chính hãng
Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.
4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi
Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.
4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án
- Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
- Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
